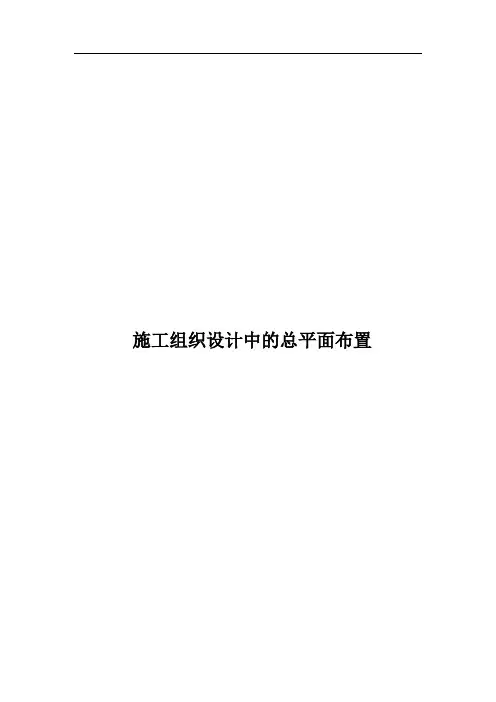

施工组织设计中的总平面布置
1、线型问题
（1）建筑物的轮廓以外墙线为准，粗线，挑出阳台等用细线表示。细线调为0.09毫米比较好看，轮廓线调为0.5毫米比较合适。注意对绘制线条的线宽进行调整，总平图做到粗、中粗、细线条合理美观。
2、弱化问题
（1）地下室轮廓线在地下室阶段强调，其他阶段弱化。有时候在地下室边线加上基坑支护。
（2）周围已建建筑及道路可保留，但须弱化。
（3）遵循原则，重要构件强化，次要构件弱化。
3、字号统一
在绘制中，注意协调不同文字标注的字号统一，使整体完整协调。比如：楼栋号文字标注采用相同字号；临设、加工房、堆场采用相同字号；说明文字和图例采用相同字号；图名最大，按实际选用。
4、图例选用
图例以简洁形象为宗旨。在绘制的过程中注意前后的统一。
5、容易遗漏的东西
（1）地下室车库出入口（若完成），在主体阶段需保留。
（2）结合进度，在总体建筑的施工阶段可能出现个别楼栋滞后建筑，那么要注意在图上表现。
（3）加工场地及施工道路的转换需明确。
（4）塔吊安装拆除时间和总平图上对应。
（5）砌体插入时间与施工升降机、物料提升机的布置安排时间统一。
6、数字化绘制
对总平中的塔吊、施工电梯、施工大门、钢筋加工房等进行数字编号。
1、施工总平面布置原则
（1）平面布置科学合理，施工场地占用面积少；
（2）合理组织运输，减少二次搬运；
（3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；
（4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；
（5）符合节能、环保、安全和消防等要求；
（6）临时设施应方便生产和生活，办公区，生活区和生产区宜分离设置；
（7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
2、施工总平面布置图应包括内容
（1）项目施工用地范围内的地形状况；
（2）全部拟建的建（构）筑物和其他基础设施的位置；
（3）项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；
（4）施工现场必备的安全、消防、保卫和环境保护等设施；
（5）相邻的地上、地下既有建（构）筑物及相关环境。
3、分阶段布置
施工现场平面布置图一般按地下结构、地上结构、装修装饰和机电设备安装、总平施工四个阶段。
（1）地下室结构
涉及土方施工的需明确土方施工顺序，即和进度表达一致绘制施工顺序流程。如果总平绘制比较细致，可以对节点工期要求的区域进行标注显示。
土方回填区域也可以表现出来。尼玛，防水卷材、防水保护层也可以表现出来。。
通过地下室顶板的，需要加固的部位，绘制加固区域。
（2）地上结构
4、现场踏勘及现场周边环境对施工总平布置的影响
进行总平布置前，一定要对现场环境及周边情况有详细的了解，结合现场实际情况进行合理的总平布置。
（1）周边道路的影响
1）对施工大门选择的影响
总体原则是在进出方便的道路设置施工大门（市政交通没有限制的情况下）。但也要综合考虑其他影响因素，比如拟建建筑对材料运输产生影响，周边其他市政设施干扰，临设搭建位置产生影响。
2）对塔吊布置的影响
如若场地狭窄，很多情况下，会考虑采用塔吊从道路直接调运到施工现场。
3）围护支挡的影响
道路交通的正常运行会对现场的安全防护提出相应要求。
（2）市政供水、排水、污水管网及供电网对现场布置的影响
供水网对现场用水的合理布置产生影响，综合考虑，选择合理的施工用水接驳点，设置合理的供水管线。
污水管网对现场生活区，厕所位置的选择具有较大影响。
供电网决定现场用电房的位置。
（3）高压线路对现场布置的影响
1）对塔吊的影响
塔吊的覆盖范围与高压线是否冲突，是否符合安全要求。
2）对临设布置的影响
临设的位置是否受到高压线的影响，临设的搭设高度是否满足安全要求。
3）对材料运输路线的影响
材料的调运要考虑到高压线路的影响。
5、塔吊的布置
（1）影响塔吊选型及数量因素
1）塔吊的选型主要由塔吊的布置、调运材料的重量（钢结构）和转运材料的位置（基坑施工时由场外转运）决定。
2）单层面积影响数量台数：一般2000～2500m2布置一台塔吊，有些时候6000～8000 m2（商业建筑，隔墙很少）布置一台也是可以的。高层建筑最好每栋布置一台（塔吊在高层施工中出现降效），这个与单层面积，楼层高度，塔吊型号均有关系，如选择50型塔吊，单层面积在500～700m2，需每栋布置，型号较大的就不局限一栋布置一台。
3）工期对塔吊数量的影响：如果工期紧张，运输任务重，需布置较多的塔吊。
4）塔吊与施工电梯的配合使用也会决定塔吊的数量。
5）选择内爬式塔吊，塔吊型号与非内爬式相同。
（2）塔吊布置
1）附着式塔吊的位置，，塔身需与建筑平行，距离建筑物5-7m 左右，在绘制的时候注意这个细节。
2）塔吊布置在地下室底板，电梯井等位置时，要特别注意核对结构图纸，可穿板，但不能与梁、柱冲突。
3）群体建筑，即单层面积大，附着式塔吊不能完全覆盖，利用率不高，这种情况下最好考虑穿板，布置在建筑中部。
4）场地限制只能选择短臂长，对起重量又有要求的，就可以选择小臂长大型号。
5）存在局部地下室，即基础标高存在较大高差时，塔吊的布置位置需考虑这种高差，档塔吊布置在护壁桩之外时，对此造成的工期影响以及采取的施工措施都得进行相应的考虑。
6、关于施工升降机的布置
（1）影响施工升降机数量的因素
1）多层住宅：一般按800~1000m2布置一台考虑，这种情况是考虑了围护砌体及装饰材料的运输。
2）多层商业：比如凯德工程，砌体围护结构少，业主一般采用精装修，初装材料用量不大，这种情况下可考虑6000m2布置一台。
3）高层住宅：一般一栋布置一台施工升降机。
（2）施工升降机位置确定
1）施工升降机不宜布置在厨卫间、楼梯间临近处（材料不宜运输），宜布置在客厅等大空间处。
