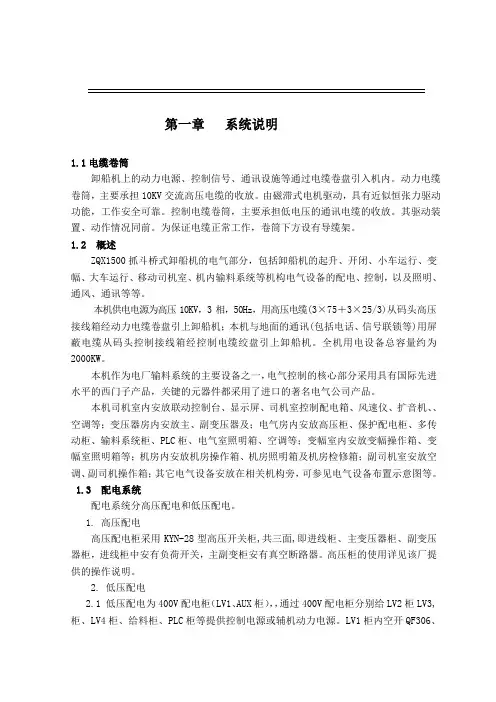

第一章系统说明
1.1电缆卷筒
卸船机上的动力电源、控制信号、通讯设施等通过电缆卷盘引入机内。动力电缆卷筒，主要承担10KV交流高压电缆的收放。由磁滞式电机驱动，具有近似恒张力驱动功能，工作安全可靠。控制电缆卷筒，主要承担低电压的通讯电缆的收放。其驱动装置、动作情况同前。为保证电缆正常工作，卷筒下方设有导缆架。
1.2 概述
ZQX1500抓斗桥式卸船机的电气部分，包括卸船机的起升、开闭、小车运行、变幅、大车运行、移动司机室、机内输料系统等机构电气设备的配电、控制，以及照明、通风、通讯等等。
本机供电电源为高压10KV，3相，50Hz，用高压电缆(3×75＋3×25/3)从码头高压接线箱经动力电缆卷盘引上卸船机；本机与地面的通讯(包括电话、信号联锁等)用屏蔽电缆从码头控制接线箱经控制电缆绞盘引上卸船机。全机用电设备总容量约为2000KW。
本机作为电厂输料系统的主要设备之一，电气控制的核心部分采用具有国际先进水平的西门子产品，关键的元器件都采用了进口的著名电气公司产品。
本机司机室内安放联动控制台、显示屏、司机室控制配电箱、风速仪、扩音机、、空调等；变压器房内安放主、副变压器及；电气房内安放高压柜、保护配电柜、多传动柜、输料系统柜、PLC柜、电气室照明箱、空调等；变幅室内安放变幅操作箱、变幅室照明箱等；机房内安放机房操作箱、机房照明箱及机房检修箱；副司机室安放空调、副司机操作箱；其它电气设备安放在相关机构旁，可参见电气设备布置示意图等。
1.3 配电系统
配电系统分高压配电和低压配电。
1. 高压配电
高压配电柜采用KYN-28型高压开关柜,共三面,即进线柜、主变压器柜、副变压器柜，进线柜中安有负荷开关，主副变柜安有真空断路器。高压柜的使用详见该厂提供的操作说明。
2. 低压配电
2.1 低压配电为400V配电柜（LV1、AUX柜），，通过400V配电柜分别给LV2柜LV3,柜、LV4柜、给料柜、PLC柜等提供控制电源或辅机动力电源。LV1柜内空开QF306、
QF307互锁，当卸船机需要停高压电源检修时，可将该QF306解除，将QF307投入，由地面提供低压照明与检修电源等。照明电源主接触器的通断可分别在司机室，上楼梯处及机房操作箱柜门上三个地方操作分合。
2.2 多传动柜为440V进线，有三绕组变压器分别给AFE1,AFE2整流柜供电。经过整流分别为起升、开闭、小车、变幅、大车逆变器供电。
1.4 主要机构及系统电气配置
1.4.1出料系统
（ 1）主料系统的工作是指料从主料斗落下至振动给料机出料口，再经三通管至码头甲或乙皮带机。振动给料机的启停可在司机室左联动台上操作按钮“给料机启”和“给料机停”或在煤斗现场操作箱操作按钮“给料机启”和“给料机停”。振动给料机的频率即煤的流量大小可由司机室联动台转换开关SA824用来切给定大小。SA824共计三档，减少、中间、增加。（料斗操作箱操作相同）正常作业时，振动给料机的启停还与码头运行给料信号、三通推杆位置信号及料斗内料量多少有联锁（特殊情况下，可通过联动台皮带解除连锁旋钮将皮带连锁解除，但此操作千万注意）。在允许给料运行时，当料斗料量大于35%时，给料机允许启动，当料量少于20%时，应停机。请注意：振动给料机停机后，需隔两分钟才能再启动，否则可能损坏变频器。
料斗接料板的上下和停止可在司机室左联动台操作按钮“接料板上”和“接料板下”或在料斗现场操作箱操作按钮“接料板上”和“接料板下”。正常作业时接料板应放下。
料斗出料三通管的控制可在司机室左联动台上操作按钮“三通管甲位”、“三通管乙位”或在煤斗现场操作箱操作按钮“三通管甲位”、“三通管乙位”。正常作业前，操作人员应根据码头集控室的命令将三通管转到相应位置，集控室在接收到卸船机三通管位置正确的信号后，再发出允许给料运行的命令，卸船机才能正常作业。
当料结于料斗壁时，可在司机室联动台或料斗操作箱操选择甲、乙、丙或联动，按下“振动器启”或在料斗现场操作箱操作“振动器启”，使料斗振动器工作，将料振落。（料斗振动为三秒，当按钮一直按下不放时，振动三秒结束，如下重新振动，必须松开从新按下按钮。当不足3秒松开时，振动随机停止。）
（2）副司机室系统工作为指料从副料斗落下至溜槽出料口。副司机室溜槽操作首先选择副料斗选中旋钮，变频器将合闸，然后通过主令进行溜槽上下操作。
1.4.2水系统
水箱装于卸船机上。
水位检测装置在自动喷水控制过程中起着重要的作用，低水位时水喷雾电动机必须停止，料斗喷雾阀的喷水控制受料斗上方放料动作的控制，给料口喷水与振动给料机同步开闭。当料斗喷雾阀和给料口喷水阀关闭时，回水阀自动打开；副司机室启动喷水后可通过启动长流水及高压喷水对副料斗进行冲洗。
水喷雾电动机的启停可在司机室联动台操作按钮或在煤斗现场操作箱操作按钮及副司机室操作箱进行。
1.4.3司机室
司机室有正常及应急2种操作模式，司机室由四台交流鼠笼式电动机驱动，四台电机的动力电源与控制电源来自司机室动力照明配电箱。正常操作时，使用MM440变频器控制电机，起动比较平稳。司机室的运行用联动台上旋钮控制（此时，司机室操作箱旋钮应选择正常）。应急操作时，通过司机室操作箱上的应急旋钮及司机室海侧、陆侧控制进行司机室应急控制。当司机室门开关闭合及变幅水平开关闭合时，司机室才能运行。
当司机室碰到终端限位时，海侧或陆侧断开，司机室只能反向运行。
1.4.4变幅机构
只允许在变幅室、司机室对变幅机构进行操作。
在变幅机构运行前，应将小车和司机室开进料斗以内，司机室操作首先将联动台上的旋钮选择变幅，然后进行变幅上下操作；变幅室操作首先应在变幅室合闸，然后按变幅室按照标牌指示操作。等变幅安全制动器打开，变幅安全制动器打开指示灯亮后，变幅工作制动器跟着打开，变幅电机开始运行。速度有高低两档，可用转换开关控制。当碰到限位或按变幅停止按钮变幅停机，工作制动器立即抱闸，安全制动器延时抱闸。当遇到故障或急停时，安全制动器与工作制动器同时立即抱闸。
注意：当在变幅室进行变幅操作时，应将司机室变幅、小车操作旋钮选中小车位。当在司机室进行变幅、小车操作时，选中相应的操作位。
只有当变幅放平，变幅放平指示灯亮时，才允许司机室和抓斗运行。
1.4.5大车机构
大车运行机构采用交流电动机变频调速。
首先将锚定抬起，系缆解除。
司机室操作：操作左联动台上的主令开关向前或向后时，门腿处报警灯发出声光信号以提醒地面人员注意，夹轮器、防爬器、电机制动器等全部打开后大车机构按操作人员的要求运行，司机室操作时有五档速度可调节，以满足正常生产的需要。
就地操作：操作就地控制箱上的主令开关向左或向右时，同样声光报警、防爬器、夹轨器打开、电机制动器打开后大车机构按操作人员的要求运行，就地操作时只有一档低速，就地操作主要满足就地锚定及调试等的需要。
当碰到终端限位时，大车停车，只能做反向运行。
当电缆卷筒位置限丢失作时，操作人员应就地旁路后故障复位，将卷筒限位复位后再恢复正常运行。
如果锚定，系缆、防爬器由于某种原因（如车轮压牢防爬器）不能打开，此时就地将旁路开关旁路，然后将大车反向操作，将它们放松后再进行正常操作。此操作只
