西门子STEP7编程技术(高端培训)

1．打开SIMATIC STEP7。

2．新建一个工程项目3．项目定义名字后，点击OK4．硬件配置，（以CPU为S7-400为例）5．打开硬件组态6．根据实际基架型号选择基架，并双击7．选择电源：8．选择CPU9．选择数字量输入模板：10．选择数字量输出模板11．选择模拟量输入模板12．选择模拟量输出模板13．硬件配置保存并编译这样就完成了硬件配置。

配置完成后回到主界面，就可以在CPU中的BLOCK进行软件编程了。

14．根据需要插入中断组织块：在属性窗口中可以定义OB的绝对地址以及符号地址，还可以对组织块的功能加以简单注释等。

也可以在此处选择该OB所用编程语言的种类。

15．新建数据块：16．打开DB，定义该数据块的地址结构：在数据块中可以定义数据的符号名，定义数据类型，定义数据注释。

17．建立符号表18．新建功能：在下面的FC属性窗口中可以定义FC的绝对地址以及符号地址，还可以对功能块的功能加以简单注释等。

也可以在此处选择该功能所用编程语言的种类。

19在FC中进行软件编程：根据功能需要插入常开常闭触点，整/实型运算函数，延时器等。

新建NETWORK：20．保存FC100并在OB1中调用。

21．启动S7-PLCSIM进行仿真测试：22．将所有程序块下载到仿真器中：23．将仿真器CPU从STOP位置变换到RUN-P位置：24．打开OB1 进行监视。

25．打开FC100 进行监视。

26．强制信号：27．另外还可以通过变量表监视系统数据：输入要监视变量的绝对地址：。

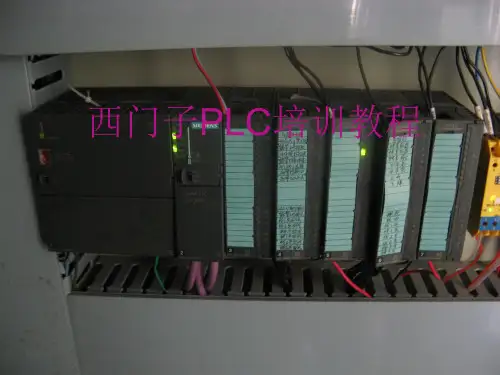

成都西门子PLC 培训计划一、培训计划背景随着工业自动化的发展，西门子PLC已经成为工业控制领域中应用最广泛的控制系统之一。

成都地区的制造业企业对PLC技术人才的需求日益增加，因此，为了满足企业对PLC技术人才的需求，提升人才的技术水平，我们制定了成都西门子PLC培训计划。

二、培训目标1. 通过培训使学员全面掌握西门子PLC的编程和应用技术；2. 帮助学员了解PLC系统的基本原理和结构；3. 培养学员对PLC系统的维护和故障排除能力；4. 提高学员的团队协作和沟通能力，为学员今后在工作中的发展奠定基础。

三、培训内容1. PLC基础知识- PLC的概念和应用领域- PLC的基本结构和工作原理- PLC的工作环境和接线2. 西门子PLC编程- SIMATIC STEP 7基础知识- PLC程序设计基础- PLC程序调试技巧3. PLC应用实例- PLC在工业控制中的应用实例- PLC在自动化生产线中的应用- PLC在环境工程中的应用4. PLC网络通讯和数据交换- PLC网络通讯协议- PLC数据采集和交换技术5. PLC系统维护和故障排除- PLC系统维护基础知识- PLC系统故障排除技术- PLC系统安全保护6. 团队协作和沟通- 团队协作技巧- 沟通技巧- 项目管理能力培养四、培训方式1. 理论讲解采用课堂教学和讲座的方式进行理论知识的传授，通过案例分析和实例操作让学员更好地理解和掌握知识。

2. 实操培训提供丰富的实际案例，通过实操训练，帮助学员掌握PLC系统的编程和调试技能。

3. 案例分析通过真实的工业案例分析，让学员了解PLC在工业控制中的应用场景，提升学员的解决问题的能力。

4. 考核评估培训期末进行理论和实操的综合考核，评估学员的学习成果。

五、培训师资力量1. 本培训计划将邀请西门子PLC领域专家和资深工程师授课，他们将通过丰富的实践经验和理论知识，为学员提供高质量的培训教育。

2. 培训师将根据学员的不同需求，提供个性化的培训指导，帮助学员更好地理解和掌握知识。

STEP7基础编程介绍STEP7是西门子公司推出的一款PLC编程软件，用于编写控制程序，包括程序设计、调试和仿真等功能。

通过软件编程，可以实现对工业自动化过程的控制，从而提高生产效率和质量。

本文将介绍STEP7的基础编程知识，帮助读者了解如何使用STEP7软件进行PLC编程。

1. STEP7软件安装与配置在进行STEP7编程前，首先需要完成软件的安装和配置。

安装时需要选择适合自己的软件版本，一般包括基础版、专业版等。

另外，需要安装相应的编程连接器，如MPI、PROFIBUS等，以实现与PLC进行通信。

配置环境时，需要设定使用的通信协议，如以何种方式与PLC进行连接，如何进行通信设置等。

一般设置方式为在菜单栏中选择“Options”-“Set PG/PC Interface”进行设置。

2. 程序编写程序编写是STEP7的核心内容，通过程序编写可以实现对PLC的控制。

下面将介绍常用的编程语言和编程步骤。

2.1 编程语言STEP7支持多种编程语言，其中依据国际标准IEC61131-3规定，主要有Ladder Diagram、Function Block Diagram、Structured Text、Sequential Function Chart和Instruction List等。

在选择编程语言时，需要考虑实际应用场景和个人编程习惯。

•Ladder Diagram（梯形图）：是一种图形化的、按照梯子形状排列的布置方式，主要用于控制电机、门、灯等开关控制。

•Function Block Diagram（功能块图）：是将整个控制系统分解为多个功能单元，然后用组合的方法按需求组合运行，其仿真结果较为准确。

•Structured Text（结构化语言）：是一种类似高级编程语言的语言，可以使用IF、THEN、ELSE和LOOP等结构实现控制功能。

•Sequential Function Chart（序列功能图）：是将整个控制系统分解成多个方便组合的可重入模块，然后按流程组合运行。

西门子STEP7基础编程培训试题单位班组姓名成绩一、填空题（共100分，每空2分）1．西门子PLC 300系列的CPU 开始运算时，是从中开始执行的。

2．西门子PLC 编程语言分为，，，，。

3．语句表可供喜欢用汇编语言编程的用户使用。

语句表的输入块，可以在每条语句后面加上。

4．梯形图适合于熟悉的人员使用。

设计复杂的触点电路时最好用梯形图。

5．功能块图适合于的人使用。

6．S7 SCL 编程语言适合于熟悉（例如PASCAL 或C语言）的人使用。

7．BCD 码用二进制数表示一位，十进制数9 对应的进制数为。

8．基本数据类型有，，，，，。

9．16 位整数（INT，Integer）是有符号数，。

最高位为，为0 时为，取值范围为 .。

10．TIMER（定时器）和COUNTER（计数器）：对应的实参（actual parameter，实际参数）应为或的编号。

11．POINTER（指针）：指针用地址作为。

12．BLOCK（块）：指定一个块用作，实参应为同类型的块。

13．累加器用于处理的寄存器。

14. 。

S7-300 有两个位累加器（ACCU1 和ACCU2），S7-400 有4 个累加器分别是。

数据放在累加器的（右对齐）。

15.SET= M0.2 此段程序的含义是。

16. S7-300中状态字寄存器为位，算术运算或比较指令执行时出现错误，被置1。

17. A（And，与）指令来表示。

O (Or，或)指令来表示。

AN (And Not，与非)来表示，ON (Or Not)来表示18. RS是置位复位触发器，当置位端和复位端都是1时，输出的结果是。

19. POS 是。

20. NEG是。

21. SET 与CLR（Clear）指令将置位或复位。

22. SET 的指令是.23. S_PEXT 定时器是，S_ODT 是，S_OFFDT 是。

24.OB1 用于循环处理，用户程序中的。

25.线性化编程的特点是整个用户程序放在中。
