2011比亚迪G6电路图

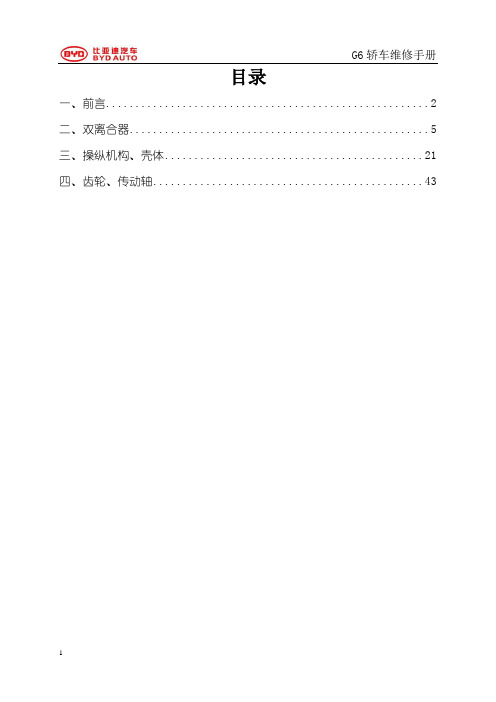

目录一、前言 (2)二、双离合器 (5)三、操纵机构、壳体 (21)四、齿轮、传动轴 (43)一、前言1.结构参数变速器型号BYD6DT25型式DCT齿轮传动比一档 3.765 二档 2.273 三档 1.531 四档 1.122 五档 1.176 六档0.951 倒档 4.170同步环尺寸（mm）同步环型式一档三锥二档三锥三档三锥四档双锥五档单锥六档单锥倒档单锥双离合变速器齿轮油SAE粘度分类75W API分类GL－4/5 油量（L） 1.7电液控制模块液压油牌号CHF-202 油量（L） 1.0总重（kg）72kg2.维修说明一、检修守则1）准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，避免发生混乱、放错。

2）检修铝合金部件时要十分小心，避免加工表面的损伤。

3）准备好充足的辅助材料，以便在检修时随时取用。

4）对有标准拧紧力矩要求的螺栓和其它紧固零件，按照要求数值使用专用工具拧紧。

5）进行检修后，一次性用品应当报废，换上新品。

6）使用正确的拆卸工具进行拆卸与装配。

7）工作时尽可能参照本检修手册的内容。

8）检修时如果遇到难以解决的技术问题，建议向我公司的售后服务站点咨询。

二、检修材料下表所列出的材料，在维修本型号变速器时是必不可少的。

因此，应当随时准备，以备使用。

此外，洗涤液和润滑油也应尽量使用规定的型号。

辅助材料表：序号材料及型号现用材料及型号使用位置1 润滑脂3#锂基润滑脂差速器油封球轴承主轴油封锥轴承外圈六倒档换档杆衬套2 齿轮油API等级：GL—4SAE粘度：75W差速器油封变速器总成主轴滚针轴承副轴滚针轴承球轴承3 防锈油美孚拉玛524或Shell Ensis N Oil主轴花键4 合箱密封胶乐泰 587 变速器前后箱体结合面三、注意事项◆打开变速器时，不得有污物进入变速器。

◆将拆下的部件放在干净的工作台面上并用干净的无纤维的抹布遮盖以免弄脏。

◆只安装干净的零件，只在安装前才从包装中取出原厂件。

第十二章中控门锁系统组件位置 (2)系统框图 (3)系统概述 (5)诊断流程 (5)故障症状表 (7)终端诊断 (7)全面诊断流程 (10)拆卸与安装 (29)组件位置左前门锁总成右前门锁总成右后门锁总成左后门锁总成系统框图系统概述中控门锁系统是由多路集成控制模块（BCM ）控制电动门锁解锁/闭锁的系统，其操作方式分为两种： 按下左前玻璃升降器开关组上的门锁总开关或右前门中控锁开关发送解锁/闭锁请求信号给BCM ，BCM 接收并处理开关信号，驱动相应的门锁电机解锁/闭锁。

用机械钥匙开车门时，钥匙锁芯开关发送解锁/闭锁请求信号给BCM ，BCM 接收并处理开关信号，驱动相应的门锁电机解锁/闭锁。

诊断流程标准电压值： 11~14V如果电压值低于11V ，在进行下一步之前请充电或更换蓄电池。

故障症状表门控系统终端诊断1. 检查多路集成控制模块（a）从BCM后端引线。

（b）测量各端子电压或电阻。

全面诊断流程电路图：检查步骤：（a ）断开BCM 连接器G2T 。

（b ）用万用表测量线束端子间阻值。

（c ）测量线束端电压。

电路图：检查步骤：（a ）将诊断仪连接DLC3。

（b ）清除故障码。

（c ）读取车门多路控制器故障码。

（a ）断开左前窗控开关连接器T03。

（b ）用万用表测量线束端子间阻值。

（c ）测量线束端电压。

电路图：检查步骤：（a ）断开左前门锁电机连接器T08。

（b ）给电机两端子间加电压，检查电机操作。

（a ）断开左前门锁栓连接器T09。

（b ）测量锁栓端子间阻值。

3检查线束（左前门锁电机—BCM （a ）断开BCM 连接器T2K 。

（b ）断开左前门锁连接器T08。

（c ）测量线束端端子间阻值。

（a ）断开左前窗控开关连接器T03。

（b ）断开左前门锁锁栓连接器T09。

（c ）检查线束端端子间阻值。

OK更换左前门锁栓NG（a ）断开左前门锁锁栓连接器T09。

（b ）检查端子间电压。

比亚迪S6车身电器系统电路图
作者：宋健
来源：《汽车与驾驶维修》2011年第08期
比亚迪首款运动版多功能车S6，于2011年5月6日上市。

该车分别搭载排量为2.0L的BYD483QB和排量为2.4L的三菱4G69发动机，5挡手动变速器和4挡自动变速器。

该车轴距长达2720mm，离地间隙为190mm。

在车内配置方面，S6装载了智能钥匙系统，同时提供了驻车可视系统，中控台上的7英寸触摸式显示屏集成了比亚迪自主开发的语音电子导航系统和移动数字电视系统。

为使读者更好地了解该车的电器系统结构，现将其车身电器部分的电路图进行刊登。

第十四章多媒体系统组件位置 (2)多媒体系统概述 (5)诊断流程 (7)故障症状表 (8)全面诊断流程 (16)拆卸安装 (52)组件位置右前高音扬声器中音扬声器左前高音扬声器多媒体主机右前门扬声器右后门扬声器左前门扬声器左后门扬声器外置功放TV模块USB&AUX口外置天线天线放大器右后高音扬声器重低音扬声器左后高音扬声器多媒体系统概述警告：DVD播放主机是通过激光束镭射实现的，放射性泄露可能造成危险，请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品，让您的爱车变成一台小型的移动式影音剧院，不管是播放光盘影音、观看TV，还是收听AM/FM广播、使用车载电话、智能GPS导航，都尽善尽美地满足您的要求。

主要组成部件：多媒体主机中控面板车载电话多功能方向盘外置功放扬声器（两高音扬声器、两前门中低音扬声器、两后扬声器）车载电视模块玻璃印刷天线及天线馈线天线放大器GPS天线1 DVD主机概述（a）DVD机通过激光镭射扫描刻在光盘上的数字信号，并传送信号给其他媒体组件进行播放。

提示：不要拆卸主机任何组件不要向主机插入除12厘米标准光盘之外的东西（b）可用光盘DVD Video、DVD Audio、CD Digital Audio、CD-TEXT、MP3、WMA格式的光盘（c）光盘清洗提示：不要用镜头清洗液清洗，可能对DVD主机造成影响。

（1）如果灰尘在光盘表面上，请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示：用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放（a）可播放的MP3文件（b）可播放的WMA文件（c）文件名只有扩展名为“.mp3”“.wap”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wap”保存文件提示：如果非MP3或WMA文件以后缀名“.mp3”“.wma”保存，则会以mp3，wma文件识别并播放，可能会产生噪音甚至导致扬声器损坏。

比亚迪G6空调系统(配置476ZQA发动机)维修手册G6 轿车维修手册第五章空调系统(476ZQA )组件位置. 2系统框图. 5系统概述. 6诊断流程. 9故障病症表. 10故障码及自诊断故障码列表 12终端诊断13全面诊断流程 17准备工具57拆卸安装58 G6 轿车维修手册组件位置压缩机总成冷凝器及支架总成压力传感器室外温度传感器 G6 轿车维修手册出风模式控制电机内外循环控制电机调速模块副驾驶员侧空气混合调节电机驾驶员侧空气混合控制电机 G6 轿车维修手册日光照射传感器多功能显示屏室内温度传感器多媒体主机- 空调面板及控制器总成G6 轿车维修手册系统框图G6 轿车维修手册系统概述本车空调系统为单蒸温度分区独立控制全自动恒温空调, 应用于中高档轿车。

系统主要由压缩机、冷凝器、HVAC 总成、制冷管路、暖风水管、风道、空调控制器等零部件组成 , 具有制冷、采暖、除霜除雾、通风换气等四种功能。

该系统采用蒸汽压缩式制冷循环制冷, 制冷剂为 R134a ; 利用发动机冷却液余热采暖。

空调箱体上的空气循环风门、主驾冷暖混合风门、副驾冷暖混合风门、出风模式风门均由电机控制。

鼓风机风速五档可调 (低配为七档) , 送风方向五种可选, 新风进气方式有内循环和外循环二种。

制冷系统原理:由发动机驱动的涡旋式压缩机将气态的制冷剂从蒸发器中抽出 , 并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换 (释放热量) , 热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压 , 低压液态制冷剂在蒸发器中气化而进行热交换(吸收热量) , 蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走 , 泵入冷凝器 , 如此使制冷剂进行封闭的循环流动 , 不断地将车厢内的热量排到车外 , 使车厢内的气温降至适宜的温度。

供暖系统原理:供暖系统采用水暖式供热, 其热源是发动机的冷却液。

供暖系统主要由热交换器、暖风水管及鼓风机、风道 G6 轿车维修手册及控制机构等组成。

1.1 、电源、启动、发电(1)1.2、电源、启动、发电（2）2.1、483QB-UAES EMS*1（1）2.2、483QB-UAES EMS*1（2）2.3、483QB-UAES EMS*1（3）2.4、483QB-UAES EMS*1（4）3.1、4G69-EMS*2（1）3.2、4G69-EMS*2（2）3.3、4G69-EMS*2（3）3.4、4G69-EMS*2（4）3.5、4G69-EMS*2（5）4.1、多路集成控制模块（1）4.2、多路集成控制模块（2）4.3、多路集成控制模块（3）5.1、组合仪表（1）5.2、组合仪表（2）5.3、组合仪表（3）6、诊断系统7、ABS系统8、SRS系统9、风扇系统10、制动灯系统11.1、继电器控制模块及室外灯系统（1）11.2、继电器控制模块及室外灯系统（2）11.3、继电器控制模块及室外灯系统（3）11.4、继电器控制模块及室外灯系统（4）12、转向/告警灯控制系统13.1、室内灯光系统（1）13.2、室内灯光系统（2）14.1、空调系统（1）14.2、空调系统（2）14.3、空调系统（3）14.4、空调系统（4）15.1、KEYLESS（1）15.2、KEYLESS（2）16、倒车雷达系统17、电动外后视镜调节系统18、电动外后视镜加热系统19、独立网关20.1、窗控系统（1）20.2、窗控系统（2）20.3、窗控系统（3）20.4、窗控系统（4） 21、天窗22、座椅加热调节系统23、洗涤、雨刮系统24、组合仪表25、CD26.1、外置功放（1）26.2、外置功放（2） 27.1、多媒体系统（1）27.2、多媒体系统（2）27.3、多媒体系统（3）28、TV模块29、多功能显示屏30、喇叭报警系统。

第十四章多媒体系统组件位置 (2)多媒体系统概述 (5)诊断流程 (7)故障症状表 (8)全面诊断流程 (16)拆卸安装 (52)组件位置右前高音扬声器中音扬声器左前高音扬声器多媒体主机右前门扬声器右后门扬声器左前门扬声器左后门扬声器外置功放TV模块USB&AUX口外置天线天线放大器右后高音扬声器重低音扬声器左后高音扬声器多媒体系统概述警告：DVD播放主机是通过激光束镭射实现的，放射性泄露可能造成危险，请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品，让您的爱车变成一台小型的移动式影音剧院，不管是播放光盘影音、观看TV，还是收听AM/FM广播、使用车载电话、智能GPS导航，都尽善尽美地满足您的要求。

主要组成部件：多媒体主机中控面板车载电话多功能方向盘外置功放扬声器（两高音扬声器、两前门中低音扬声器、两后扬声器）车载电视模块玻璃印刷天线及天线馈线天线放大器GPS天线1 DVD主机概述（a）DVD机通过激光镭射扫描刻在光盘上的数字信号，并传送信号给其他媒体组件进行播放。

提示：不要拆卸主机任何组件不要向主机插入除12厘米标准光盘之外的东西（b）可用光盘DVD Video、DVD Audio、CD Digital Audio、CD-TEXT、MP3、WMA格式的光盘（c）光盘清洗提示：不要用镜头清洗液清洗，可能对DVD主机造成影响。

（1）如果灰尘在光盘表面上，请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示：用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放（a）可播放的MP3文件（b）可播放的WMA文件（c）文件名只有扩展名为“.mp3”“.wap”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wap”保存文件提示：如果非MP3或WMA文件以后缀名“.mp3”“.wma”保存，则会以mp3，wma文件识别并播放，可能会产生噪音甚至导致扬声器损坏。
