第2部分陶氏FILMTEC TM 产品特点和性能规范2-1陶氏FILMTEC ™膜片介绍陶氏FILMTEC TM 膜化学自从陶氏化学全资子公司FILMTEC 公司在世界上率先发明聚酰胺类复合膜，复合膜就取代醋酸纤维素类分离膜成为了全世界反渗透和纳滤膜产业的支柱。
陶氏化学公司目前生产两类复合膜，第一类被称为FT30，其分离层化学组成是全芳香高交联度聚酰胺，用于所有FILMTEC TM品牌的反渗透和NF90纳滤膜：这种高度交联和全芳香结构，决定了其高度的化学物理稳定性和耐久性，能够承受强烈的化学清洗；高密度的亲水性酰胺基团则使其具有高产水量和高脱盐率的综合性能。
陶氏水处理及过程解决方案第二类膜分离层是由混合芳胺和杂环脂肪胺构成，有时也称其为聚哌嗪类复合膜，用于其余各类纳滤膜，这类膜化学也是由陶氏化学公司J.E.Caddotte 所发明。
通过微量的添加剂、控制分离层聚合体中哌嗪的解离程度，可以调节其对一价或二价离子的截流能力，制造出对不同盐类或溶质有选择性截流的纳滤膜，以达到选择性分离的目的。
多年来，陶氏化学公司不断推出新产品，包括低压、超低压和极低压反渗透膜，高污染水或废水回用抗污染膜，高产水量海水淡化膜，高选择性纳滤膜等，以适应不同应用领域的处理需要。
陶氏化学公司对复合膜微观的深入研究和领先的精密自动化生产线，使膜片和元件生产过程及最终性能得到最严格地控制，保持着高性能膜设计与制造技术遥遥领先的全球地位。
陶氏FILMTEC TM 膜片复合结构陶氏膜片为复合结构，它由三层组成（参见右图）1.聚酯材料增强无纺布，约120μm 厚；2.聚砜材料多孔中间支撑层，约40μm 厚；3.聚酰胺材料超薄分离层，约0.2μm 厚。
每一层均根据其功能要求分别优化设计与制造。
无纺布聚砜支撑层超薄分离层NH 2H N 2ClOCCOClCOCl+NHCOCOO -H+―HNNHCOCONHCOClOCCOClCOCl+HCl+CO ―超薄分离层聚砜支撑层无纺布4.复合膜的主要结构强度是由无纺布提供的，它具有坚硬、无松散纤维的光滑表面。
陶氏化学最新版膜元件技术手册
随着水处理行业的不断发展，各种配件也在市场上逐渐问世。
水处理设备中膜占据了很重要的位置，因为膜质量好的好坏直接影响设备出水质量，也间接影响了用水及工业生产的质量。
很多人在选膜的时候都不注意陶氏膜型号问题，总是认为通量越大的膜越好，其实不是的，以陶氏反渗透膜为例，陶氏反渗透膜的膜元件为螺旋卷式结构，简称卷式结构。
它是由多叶膜袋组成，每一叶膜袋由两片膜正面相背的膜片、置于两片膜片间的产品水流道和放置在膜表面的湍流网格状进水流道组成，该膜袋三边用胶粘剂密封，第四边开口于有孔的产水收集管上。
与其它元件结构，如管式、板式和中空纤维式相比，具有水流分布均匀、耐污染程度高、更换费用低、管路简单、易清洗维护保养和设计自由度大等优点，成为目前主要膜元件结构形式。
根据陶氏RO反渗透膜的进水水质选择膜的型号：
进水TDS≤1000ppm可选用超低压膜元件进水
3000ppm≥TDS≥1000ppm可选用抗污染膜元件进水
TDS≥3000ppm可选用苦咸水淡化膜元件
进水TDS≥5000PPM可选用海水淡化膜元件
根据产水量选择膜元件(考虑选择大膜还是小膜)：
一般情况∶产水进水<4T/H的反渗透设备多选用4040膜元件;0.25吨/小时反渗透设备，选择4040的膜为1根，0.5吨/小时的2根，1吨/小时反渗透4根，以此类推。
产水量≥4T/H的反渗透设备多选用8040膜元件。
8040膜元件大概为1吨/小时，4吨/小时的反渗透设备就选择4根8040膜元件。
上文所述就是介绍了如何根据用途选择浙江陶氏反渗透膜元件型号，使用者可根据自己的要求与原水水质选择适合自己的膜。
选用反渗透和纳滤设备时需要考虑些什么？1. RO和NF基础RO和NF是一种错流过滤技术，可以去除水中杂质，其分离能力达到去除离子的水平。
毫无疑问，它可以去除较大的各类物质。
但由胶体、水垢及微生物(细菌、病毒和藻类)引起的污染，是RO和NF 系统运行面临的最主要的问题。
为避免发生这些问题而造成不必要的花费，在系统设计阶段，对这一潜在的污染问题就应采取考虑充分的预防措施。
当你明白细菌怎样随时间繁殖，你就会明白为什么生物污堵是RO和NF系统最应重点关注的因素，地表水、废水和海水等富含微生物活性的水源是极易污染膜系统的水源。
表1表明经过预处理后，即使只有一个细菌存活，在不长的时间内也可能会引发严重的膜系统微生物污染问题。
一个标准的工业RO和NF装置如图1所示，膜元件串联排列在压力容器内，几个压力容器并联排列成一段、两段或更多段，构成特定的一个系列，第二段通常用来处理第一段的浓水，以提高回收率。
让我们分析一下，当水流通过串联在一起的膜元件时产品水和浓缩水流量的变化趋势：全部进水被高压泵泵入膜元件内时，经过膜的过滤成为产水，余下的水对于该元件来讲成为它的浓水，该浓水继续进入后续元件内，成为后续元件的进水，由于水量减少，水流流速降低，而水中的杂质浓度却不断升高，这一状况在所有的压力容器内沿水流方向连续变化，直至流速减慢至刚好维持涡流状态流过膜表面。
用计算机进行设计计算时，应确保最后一段最末一支膜元件内的流速和浓度保持在最低极限之内，不致于在膜系统运行中发生因膜面流速过低，降低了元件错流自净的能力而产生杂质沉淀污染膜表面的问题。
这就是为什么RO和NF系统必须在设计范围内进行操作，任何变化如进水温度、进水化学特性或进水流速变化、水流分布不均匀和不平衡都将导致RO和NF系统操作超过设定的参数范围，引发膜系统污染。
2. 进水接下来需要考虑的是进水，诸如预期的水量、水质以及水源及其可能存在的问题。
有时目前的原水流量可以满足要求，但请你确定在预估原水量当中还应包括将来的用水量增加的计划，并且目前所需要水量的变化也应在设计时予以考虑。

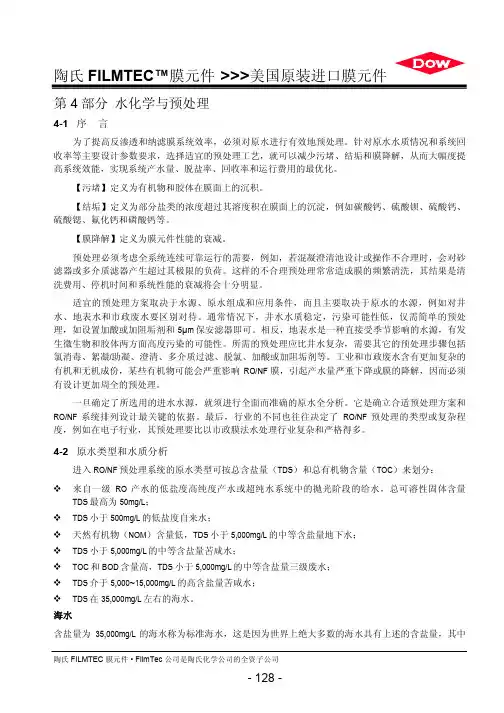

第4部分水化学与预处理4-1 序言为了提高反渗透和纳滤膜系统效率，必须对原水进行有效地预处理。
针对原水水质情况和系统回收率等主要设计参数要求，选择适宜的预处理工艺，就可以减少污堵、结垢和膜降解，从而大幅度提高系统效能，实现系统产水量、脱盐率、回收率和运行费用的最优化。
【污堵】定义为有机物和胶体在膜面上的沉积。
【结垢】定义为部分盐类的浓度超过其溶度积在膜面上的沉淀，例如碳酸钙、硫酸钡、硫酸钙、硫酸锶、氟化钙和磷酸钙等。
【膜降解】定义为膜元件性能的衰减。
预处理必须考虑全系统连续可靠运行的需要，例如，若混凝澄清池设计或操作不合理时，会对砂滤器或多介质滤器产生超过其极限的负荷。
这样的不合理预处理常常造成膜的频繁清洗，其结果是清洗费用、停机时间和系统性能的衰减将会十分明显。
适宜的预处理方案取决于水源、原水组成和应用条件，而且主要取决于原水的水源，例如对井水、地表水和市政废水要区别对待。
通常情况下，井水水质稳定，污染可能性低，仅需简单的预处理，如设置加酸或加阻垢剂和5µm保安滤器即可。
相反，地表水是一种直接受季节影响的水源，有发生微生物和胶体两方面高度污染的可能性。
所需的预处理应比井水复杂，需要其它的预处理步骤包括氯消毒、絮凝/助凝、澄清、多介质过滤、脱氯、加酸或加阻垢剂等。
工业和市政废水含有更加复杂的有机和无机成份，某些有机物可能会严重影响RO/NF膜，引起产水量严重下降或膜的降解，因而必须有设计更加周全的预处理。
一旦确定了所选用的进水水源，就须进行全面而准确的原水全分析。
它是确立合适预处理方案和RO/NF系统排列设计最关键的依据。
最后，行业的不同也往往决定了RO/NF预处理的类型或复杂程度，例如在电子行业，其预处理要比以市政膜法水处理行业复杂和严格得多。
4-2 原水类型和水质分析进入RO/NF预处理系统的原水类型可按总含盐量（TDS）和总有机物含量（TOC）来划分：来自一级RO产水的低盐度高纯度产水或超纯水系统中的抛光阶段的给水，总可溶性固体含量TDS最高为50mg/L；TDS小于500mg/L的低盐度自来水；天然有机物（NOM）含量低，TDS小于5,000mg/L的中等含盐量地下水；TDS小于5,000mg/L的中等含盐量苦咸水；TOC和BOD含量高，TDS小于5,000mg/L的中等含盐量三级废水；TDS介于5,000~15,000mg/L的高含盐量苦咸水；TDS在35,000mg/L左右的海水。
