华为全系列路由器产品详述ppt(共34页)

华为网络产品一、路由器1、AR G3系列企业路由器i.AR3200 系列企业路由器产品简介：AR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。

产品规格;ii.AR2200 系列企业路由器产品简介：AR2200系列企业路由器是华为公司推出的面向中型企业总部或大中型企业分支等以宽带、专线接入、语音和安全场景为主的路由器产品，采用多核CPU、独立分布式交换网可满足不同企业用户的的业务需求。

产品规格：2、AR系列工业路由器：i.AR530系列工业路由交换一体机产品简介：AR530系列工业路由交换一体机是专为工业环境设计的网关设备，可以满足在恶劣的温度、湿度、电磁干扰等环境下的网络通信需求。

AR530系列是集路由、交换、安全和采集功能于一体的新一代工业网关路由设备，具有强大的行业应用扩展能力。

产品规格：3、NE系列高端路由器：i.Huawei NetEngine5000E 集群路由器产品简介：NetEngine 5000E集群路由器(以下简称NE5000E)是华为公司面向互联网骨干节点、城域网核心节点、数据互联中心节点以及Internet承载节点推出的超级核心路由器产品。

NE5000E采用自研的Solar系列芯片，先进的光背板设计和分布式可扩展软件平台，可提供海量交换容量和超高转发性能，全面满足新一代互联网对带宽性能、服务质量、业务能力的需要。

NE5000E 硬件上包括两部分，集群中央框CCC（Cluster Central Chassis）和转发线卡框CLC（Cluster Line Chassis）。

CLC应用于用户和业务的高速接入，可工作在单框模式和多框集群模式，CCC应用于集群系统，主要用于连接各线卡框的控制平面和数据平面，使多台CLC在逻辑上连接，实现系统的统一管理和控制。

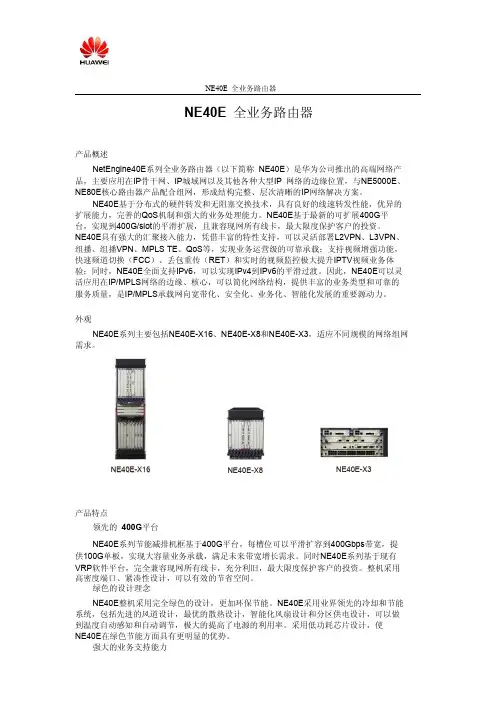

NE40E全业务路由器NE40E全业务路由器产品概述NetEngine40E系列全业务路由器（以下简称NE40E）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，与NE5000E、NE80E核心路由器产品配合组网，形成结构完整、层次清晰的IP网络解决方案。

NE40E基于分布式的硬件转发和无阻塞交换技术，具有良好的线速转发性能，优异的扩展能力，完善的QoS机制和强大的业务处理能力。

NE40E基于最新的可扩展400G平台，实现到400G/slot的平滑扩展，且兼容现网所有线卡，最大限度保护客户的投资。

NE40E具有强大的汇聚接入能力，凭借丰富的特性支持，可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等，实现业务运营级的可靠承载；支持视频增强功能，快速频道切换（FCC）、丢包重传（RET）和实时的视频监控极大提升IPTV视频业务体验；同时，NE40E全面支持IPv6，可以实现IPv4到IPv6的平滑过渡。

因此，NE40E可以灵活应用在IP/MPLS网络的边缘、核心，可以简化网络结构，提供丰富的业务类型和可靠的服务质量，是IP/MPLS承载网向宽带化、安全化、业务化、智能化发展的重要源动力。

外观NE40E系列主要包括NE40E-X16、NE40E-X8和NE40E-X3，适应不同规模的网络组网需求。

N E40E-X16N E40E-X8N E40E-X3产品特点领先的400G平台NE40E系列节能减排机框基于400G平台，每槽位可以平滑扩容到400Gbps带宽，提供100G单板，实现大容量业务承载，满足未来带宽增长需求。

同时NE40E系列基于现有VRP软件平台，完全兼容现网所有线卡，充分利旧，最大限度保护客户的投资。

整机采用高密度端口、紧凑性设计，可以有效的节省空间。

绿色的设计理念NE40E整机采用完全绿色的设计，更加环保节能。

华为路由器产品介绍:Quidway NE16E/08E/05高端路由器Quidway NE80/40核心路由器Quidway R系列中低端路由器◎Quidway NetEngine16E/08E/05高端路由器华为NetEngine系列高端路由器是99年推出来的具有自主知识产权的高端产品，主要定位在骨干层的边缘以及汇聚层的核心地位。

Quidway NetEngine16E/08E/05路由器是华为公司自主开发的面向运营级网络汇聚层和边缘接入层，以及中小型网络骨干层的高端路由器，其中NE05是今年推出的单主控、横插式结构的路由器，NE高端路由器产品定位在思科75系列路由器的档次上，采用了业界先进的设计技术和高性能的硬件平台，是一款具有高性能、高可靠性、高可扩展性、多业务支持的运营级产品。

NE16E/08E/05应用领域包括专线接入、VPN网关、NAT网关、宽带延伸网核心以及MPLS的PE设备等。

产品具有以下特色：1.高可用性设计：双主控板冗余设计，主备倒换热备份实现零丢包率，2＋1或1＋1的电源热备份，NE16E的两条高性能的总线可实现了负荷分担和相互备份，同时，接口备份实现了链路的高可靠性，VRRP协议保证了设备间的可靠性，并且所有单板支持热插拔，整机系统实现99.999％的高可用性的电信设备标准，保证7x24小时的不间断运行，完全满足运营商的要求。

2.先进的体系结构，全模块化设计：采用新一代高性能的工业标准总线技术，（NE16E采用两条总线，4G带宽，而NE08E/05采用单总线，2G带宽），以及中置背板技术，前后对插结构，使高频信号传送距离缩短，提高了系统的稳定性；同时使昂贵的处理板与低成本出线板分离，便于接口扩展，组网更加灵活，且降低了维护成本。

同时采用基于分布式的软件转发，可以提供灵活的业务扩展。

3.丰富的接入能力：NE16E提供12个通用I/O槽位，整机最大负载能力为：24个GE接口，24个155M POS/ATM接口，12个155M CPOS接口，36个10/100M以太网接口，24个E3/CE3接口，192个E1/CE1接口，192个CT1接口，96个同步串口。

华为路由器NE系列与AR系列产品介绍经过近20年的研发积累以及全球市场的广泛应用，在全球路由器领域，华为可以提供业界领先的IP网络解决方案以及全系列的路由器产品。

NetEngine（NE）系列高端路由器，基于业界领先的自研核心芯片、先进的SDN架构、以及成熟的VRP软件平台，可支撑广域网络持续演进。

以其大容量、高可靠、易运维、绿色节能等特点，为行业和企业客户提供完善的广域网络解决方案。

AR G3系列企业路由器，融合路由、交换、语音、安全、无线等业务于一体，并支持OSP（Open Service Platform）开放平台，满足企业对高性能、高可靠、多业务融合的诉求。

NE5000E 集群路由器NE5000E集群路由器应用于网络骨干节点、数据中心互联节点，提供业界最大容量1T路由线卡，支持背靠背、混框集群等模式，以其大容量、高稳定、绿色节能等特点，保证网络的健壮性、平滑演进，并降低TCO。

关键特性大容量、高可靠集群路由器，应对网络流量快速增长的需求∙业界首个通过400G满框极限测试，提供最大容量1Tbps路由线卡，400G 集群最大102.4Tbps交换能力；∙系统高可靠，转发平面与控制平面物理分离，所有关键组件支持热插拔与热备份，支持在线硬件平滑升级（ISHE）、不间断路由NSR、热补丁技术及软件平滑升级；∙绿色节能，功耗小于1W/G，采用新型材质和紧凑设计，体积小、容量大。

技术规格参数NE5000E交换容量CLOS无阻塞交换结构，支持最大64个机框集群系统最大可达50.32Tbps – 3220Tbps 端口容量15Tbps - 960Tbps转发性能11520Mpps – 737280Mpps多框集群多框互联采用无阻塞的交换网接口，跨框流量不低于单框交换容量方式槽位数16槽位/单机框接口类型GE、10GE、155M POS、622M POS、2.5G POS、10G POS、40G POS、40GE、100GE等路由协议支持OSPF、IS-IS、BGP、PIM、MSDP、MBGP等路由协议IPv6 全面支持IPv4和IPv6双协议栈，基于硬件方式实现IPv6线速转发，提供丰富的IPv4过渡技术可靠性主控模块1:1备份，交换网3+1备份，系统电源和风扇冗余备份支持不间断路由（NSR）支持VRRP/BGP/OSPF/ISIS/RSVP/LDP/LSP/TE/PW/PIM BFD支持IP/LDP/TE/VPN/VLL FRR支持在线硬件平滑升级（ISHE）支持在线软件升级（ISSU）、智能错误诊断、及热补丁技术NE40E 全业务路由器NE40E全业务路由器应用于企业广域网核心节点、大型企业接入节点、园区互联节点和大型IDC网络出口。

Comware的作用的作用 Comware是设备运行的网络操作系统, 是设备运行的网络操作系统, 是设备运行的网络操作系统 H3C产品的核心软件平台产品的核心软件平台对硬件驱动和底层操作系统进行屏蔽与封装集成了丰富的链路层协议,以太网交换, 集成了丰富的链路层协议,以太网交换, IP路由及转发,安全等功能模块路由及转发, 路由及转发制定了软硬件接口标准规范,对第三方制定了软硬件接口标准规范, 厂商提供开放平台与接口
Comware的特点的特点支持IPv4及IPv6多协议及支持多协议支持多CPU 支持多路由和交换功能融合高可靠性和弹性扩展灵活的裁减和定制功能
本章总结路由器是利用三层IP地址信息进行报文转发的互路由器是利用三层地址信息进行报文转发的互联设备交换机是利用二层MAC信息进行数据帧交换的互信息进行数据帧交换的互交换机是利用二层联设备路由器, 路由器,交换机的运行依赖的软件核心是网络设备的操作系统 H3C Comware软件平台是软件平台是H3C IP网络设备的核软件平台是网络设备的核心软件平台
杭州华三通信技术有限公司 。
