个污水处理工艺及设备工作原理动态图43一、污水处理工艺流程图解-好氧活性污泥法脱氮工艺1、合建式缺氧型氧化沟系统工艺2、T / 1233、传统活性污泥法脱氮工艺2 / 234、两级生物脱氮工艺5、巴颠甫脱氮除磷工艺3 / 236、生物滤池污水处理系统7、溶气气浮工艺/ 4238、回流加压溶气气浮工艺9、全溶气气浮处理工艺5 / 2310、二相生物流化床工艺11、三相生物流化床工艺6 / 2312、生物转盘二级处理工艺13、生物转盘处理工艺14、生物吸附法15、污泥高温干馏裂解工艺流程、污泥堆肥工艺16二、设备工作流程图解、比阻测定1/ 9232、UASB构造图3、带式干燥器10 / 234、臭氧消毒流程5、单级萃取流程11 / 236、电渗析装置7、反应区与三相分离设计参数/ 12238、高温加压热处理流程/ 13239、过滤原理/ 1423 10、隔膜泵11、渐减曝气法15 / 2312、阶段曝气法13、接触氧化池16 / 2314、完全混合法基本流程15、矩形气浮池17 / 23、气流动力流化床16、连续式重力浓缩池17/ 182318、立式多段焚烧炉19、流化床焚烧炉19 / 2320、逆流回转焚烧炉21、逆流加料蒸发流程20 / 23、顺流加药蒸发流程22、平流加料蒸发流程23/ 212324、射流式水力冲击式空气扩散装置25、水下空气扩散装置22 / 2326、水力循环搅拌27、污泥最终处置与利用23 / 23。
污水处理过程示意图一、引言污水处理是指将含有有害物质的废水经过一系列的处理过程，使其达到排放标准或者可再利用的水质要求的过程。
污水处理过程示意图是为了清晰地展示污水处理过程中各个环节的流程和处理方式，便于人们理解和学习。
二、污水处理过程示意图的构成污水处理过程示意图通常由以下几个主要部份组成：1. 污水采集系统：包括污水管道、污水泵站等设施，用于采集和输送污水到处理厂。
2. 初级处理：主要包括格栅、沉砂池和沉淀池等设备。
格栅用于去除污水中的大颗粒物质，沉砂池用于沉淀和去除污水中的沙子和砂石，沉淀池则用于沉淀和去除污水中的悬浮物和浮游生物。
3. 次级处理：主要包括活性污泥法、厌氧池和好氧池等设备。
活性污泥法是利用微生物将有机物质降解为无机物质，厌氧池用于去除污水中的氮和磷，好氧池则用于增加水中溶解氧的含量，促进微生物降解有机物质的速度。
4. 三级处理：主要包括沉淀池和消毒设备。
沉淀池用于沉淀和去除污水中的悬浮物和微生物，消毒设备则用于杀灭污水中的病原微生物，以保证出水的安全性。
5. 出水系统：包括出水管道和出水泵站等设施，用于将处理后的水排放到环境或者再利用。
三、污水处理过程示意图的流程以下是一个常见的污水处理过程示意图的流程描述：1. 污水采集：污水从城市的排水管道流入污水处理厂，通过污水泵站提升至处理厂的初级处理设施。
2. 初级处理：污水首先经过格栅，去除其中的大颗粒物质，如树叶、纸张等。
然后进入沉砂池，在其中沉淀和去除污水中的沙子和砂石。
接下来，污水进入沉淀池，通过重力作用，使悬浮物和浮游生物沉淀到池底，形成污泥。
3. 次级处理：初级处理后的污水进入活性污泥法系统。
在厌氧池中，污水中的氮和磷被微生物吸收和降解。
然后，污水进入好氧池，通过增加水中溶解氧的含量，促进微生物对有机物质的降解。
在好氧池中，微生物通过吸附和降解有机物质，将其转化为无机物质和新的微生物。
4. 三级处理：经过次级处理后的污水进入沉淀池，通过重力作用，使残存的悬浮物和微生物沉淀到池底，形成污泥。

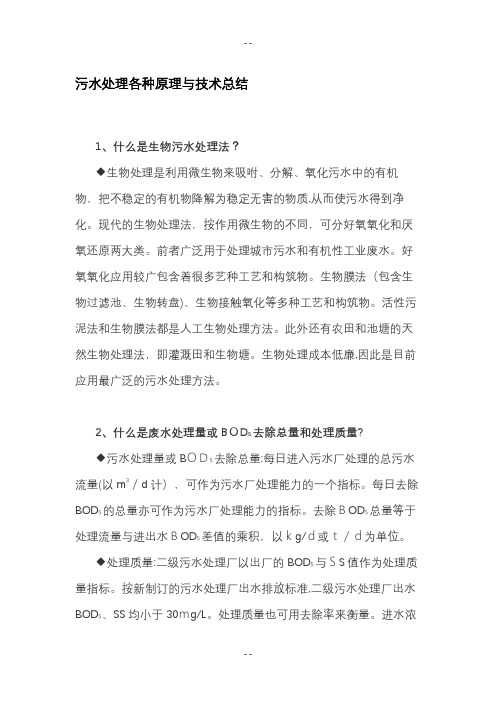

污水处理各种原理与技术总结1、什么是生物污水处理法？◆生物处理是利用微生物来吸咐、分解、氧化污水中的有机物，把不稳定的有机物降解为稳定无害的物质,从而使污水得到净化。
现代的生物处理法，按作用微生物的不同，可分好氧氧化和厌氧还原两大类。
前者广泛用于处理城市污水和有机性工业废水。
好氧氧化应用较广包含着很多艺种工艺和构筑物。
生物膜法（包含生物过滤池、生物转盘)、生物接触氧化等多种工艺和构筑物。
活性污泥法和生物膜法都是人工生物处理方法。
此外还有农田和池塘的天然生物处理法，即灌溉田和生物塘。
生物处理成本低廉,因此是目前应用最广泛的污水处理方法。
2、什么是废水处理量或BＯD5去除总量和处理质量?◆污水处理量或BＯＤ5去除总量:每日进入污水厂处理的总污水流量(以m3／d计），可作为污水厂处理能力的一个指标。
每日去除BOD5的总量亦可作为污水厂处理能力的指标。
去除ＢOD5总量等于处理流量与进出水ＢOD5差值的乘积，以ｋg/ｄ或ｔ／ｄ为单位。
◆处理质量:二级污水处理厂以出厂的BOD5与ＳS值作为处理质量指标。
按新制订的污水处理厂出水排放标准,二级污水处理厂出水BOD5、SS均小于30ｍg/L。
处理质量也可用去除率来衡量。
进水浓度减出水浓度除以进水浓度即为去除率。
氨氮、TP出水值或去除率也应用于处理质量指标。
3、什么是ｐH值及其指示意义?◆pＨ表示污水的酸碱程度。
它是水中氢离子浓度倒数的对数值，其范围为０~1４,pＨ值等于7,则水呈中性，小于7呈酸性,数值越小,其酸性越强,大于7呈碱性，数值越大，其碱性越强。
污水中pH值大小对管道、水泵、闸阀和污水处理构筑物有一定的影响。
以生活污水为主的污水处理厂的pH值,通常为7.２~7.８。
过高或过低的pH值，均可表明有工业废水的进入。
过低的值会腐蚀管道、泵体并可能产生危害。
例如污水中的硫化物会在酸性条件下,生成Ｈ2Ｓ气体。
高浓度时使操作工作头痛、流涕、窒息甚至死亡。
为此发现pＨ降低必须加强监测，寻找污染源，采取对策。
