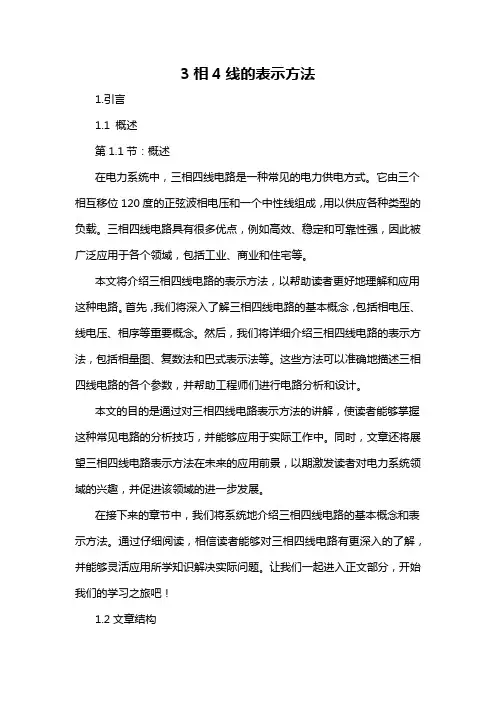

3相4线的表示方法1.引言1.1 概述第1.1节：概述在电力系统中，三相四线电路是一种常见的电力供电方式。
它由三个相互移位120度的正弦波相电压和一个中性线组成，用以供应各种类型的负载。
三相四线电路具有很多优点，例如高效、稳定和可靠性强，因此被广泛应用于各个领域，包括工业、商业和住宅等。
本文将介绍三相四线电路的表示方法，以帮助读者更好地理解和应用这种电路。
首先，我们将深入了解三相四线电路的基本概念，包括相电压、线电压、相序等重要概念。
然后，我们将详细介绍三相四线电路的表示方法，包括相量图、复数法和巴式表示法等。
这些方法可以准确地描述三相四线电路的各个参数，并帮助工程师们进行电路分析和设计。
本文的目的是通过对三相四线电路表示方法的讲解，使读者能够掌握这种常见电路的分析技巧，并能够应用于实际工作中。
同时，文章还将展望三相四线电路表示方法在未来的应用前景，以期激发读者对电力系统领域的兴趣，并促进该领域的进一步发展。
在接下来的章节中，我们将系统地介绍三相四线电路的基本概念和表示方法。
通过仔细阅读，相信读者能够对三相四线电路有更深入的了解，并能够灵活应用所学知识解决实际问题。
让我们一起进入正文部分，开始我们的学习之旅吧！1.2文章结构1.2 文章结构本文将按照以下顺序介绍三相四线电路的表示方法：1）引言：首先概述三相四线电路的基本概念，然后介绍本文的结构和目的。
2）正文：分为两个小节进行讲解。
2.1 三相四线电路的基本概念：对三相四线电路的定义、特点和应用进行详细介绍，使读者能够对这一概念有一个全面的了解。
2.2 三相四线电路的表示方法：重点讲解三相四线电路的表示方法，包括符号表示法和节点分析法，通过实例演示的方式帮助读者理解和掌握。
3）结论：总结文章对三相四线电路的表示方法进行的阐述和讲解，强调其重要性和应用前景，并对未来的研究方向做出展望。
通过以上的文章结构，读者可以系统地了解三相四线电路的表示方法，从而更好地应用于实际工程中。

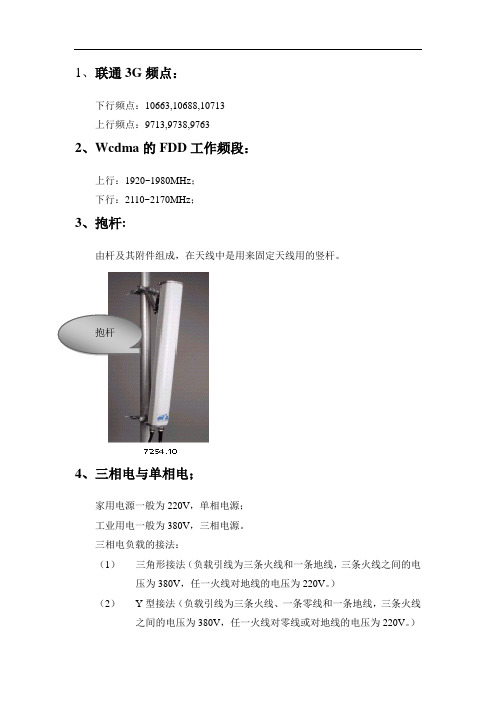

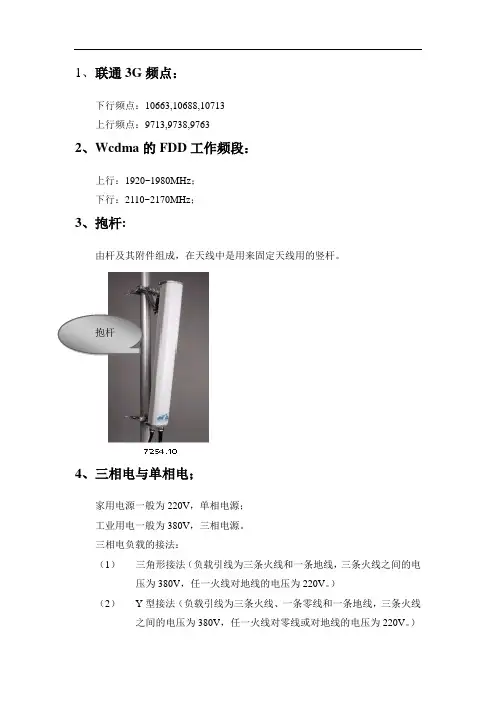

1、联通3G频点：下行频点：10663,10688,10713上行频点：9713,9738,97632、Wcdma的FDD工作频段：上行：1920~1980MHz；下行：2110~2170MHz；3、抱杆:由杆及其附件组成，在天线中是用来固定天线用的竖杆。
抱杆4、三相电与单相电；家用电源一般为220V，单相电源；工业用电一般为380V，三相电源。
三相电负载的接法：（1）三角形接法（负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V。
）（2）Y型接法（负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。
）5、电压驻波比：电压驻波比(VSWR)，波传递从甲介质传导到乙介质,会由于介质不同,波的能量会有一部分被反射，这种被反射的波与入射波叠加后形成的波称为驻波，在电磁波有同样的特性,电波在甲组件传导到乙组件,由于阻抗特性的不同, 一部分电磁波的能量被反射回来,我们常称此现象为阻抗不匹配，驻波比,一般指的就是电压驻波比,是指驻波的电压峰值与电压谷值之比。
电压驻波比的值为1是理想值。
6、塔放：即塔顶放大器，是安装在塔顶部紧靠在接收天线之后的一个低噪声放大器，在接收信号进入馈线之前可将接收信号放大近12dB，提高上行链路信号质量，改善通话可靠性和话音质量，同时扩大小区覆盖面积。
当用户位于小区覆盖范围之外，有可能掉话时，采用塔顶放大器是十分有利的。
7、车载逆变器：将直流电转换为交流电的一种工具；7.1使用车载逆变器需要注意事项：要严格按照用户手册的规定来使用逆变器；逆变器的输出电压是220伏交流电，而这个220伏电是在一个狭小的空间并处于可移动状态，因此要格外小心。
应将其放在较为安全的地方（特别要远离儿童！），以防触电。
在不使用时，最好切断其输入电源。
不要将逆变器置于太阳直晒或暖风机出口附近。
逆变器的工作环境温度不宜超过摄氏40度。

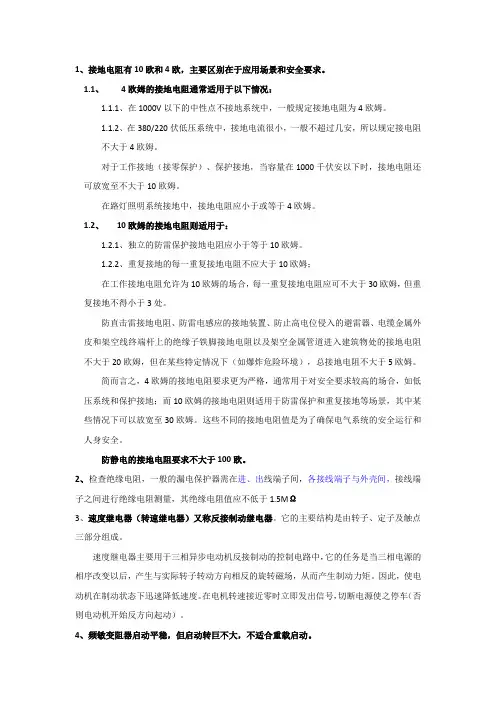

1、接地电阻有10欧和4欧，主要区别在于应用场景和安全要求。
1.1、4欧姆的接地电阻通常适用于以下情况：1.1.1、在1000V以下的中性点不接地系统中，一般规定接地电阻为4欧姆。
1.1.2、在380/220伏低压系统中，接地电流很小，一般不超过几安，所以规定接电阻不大于4欧姆。
对于工作接地（接零保护）、保护接地，当容量在1000千伏安以下时，接地电阻还可放宽至不大于10欧姆。
在路灯照明系统接地中，接地电阻应小于或等于4欧姆。
1.2、10欧姆的接地电阻则适用于：1.2.1、独立的防雷保护接地电阻应小于等于10欧姆。
1.2.2、重复接地的每一重复接地电阻不应大于10欧姆；在工作接地电阻允许为10欧姆的场合，每一重复接地电阻应可不大于30欧姆，但重复接地不得小于3处。
防直击雷接地电阻、防雷电感应的接地装置、防止高电位侵入的避雷器、电缆金属外皮和架空线终端杆上的绝缘子铁脚接地电阻以及架空金属管道进入建筑物处的接地电阻不大于20欧姆，但在某些特定情况下（如爆炸危险环境），总接地电阻不大于5欧姆。
简而言之，4欧姆的接地电阻要求更为严格，通常用于对安全要求较高的场合，如低压系统和保护接地；而10欧姆的接地电阻则适用于防雷保护和重复接地等场景，其中某些情况下可以放宽至30欧姆。
这些不同的接地电阻值是为了确保电气系统的安全运行和人身安全。
防静电的接地电阻要求不大于100欧。
2、检查绝缘电阻，一般的漏电保护器需在进、出线端子间，各接线端子与外壳间，接线端子之间进行绝缘电阻测量，其绝缘电阻值应不低于1.5MΩ3、速度继电器（转速继电器）又称反接制动继电器。
它的主要结构是由转子、定子及触点三部分组成。
速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。
因此，使电动机在制动状态下迅速降低速度。
在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。
三相电电热管接法引言电热管是一种应用广泛的加热元件，它通过电流通过电阻丝产生热量。
在某些特定的应用中，使用三相电源可提供更稳定和均匀的加热效果。
本文将详细探讨三相电电热管的接法，包括星形接法和三角形接法，并同时介绍这两种接法的优缺点。
三相电概述三相电是指通过三根电缆传输交流电的一种电力系统。
它由三个正弦波电压信号组成，相位差为120度。
电热管工作原理电热管是一种基于电阻加热原理的加热元件。
它通常由电阻丝、绝缘层和外壳组成。
当电流通过电阻丝时，电阻丝会发热，将热量传递给外壳，并通过外壳将热量传递给加热对象。
星形接法星形接法，也称为Y型接法，是将三相电源的中性点与电热管的中心引线连接在一起。
图1显示了星形接法的电路图。
电路图L1 L2 L3| | || | || | |-----N------||Heater|图1：星形接法的电路图在星形接法中，每根相线上的电压与中性线的电压之差可以用来驱动电热管。
具体而言，通过调整电热管两端的电压差，可以控制电热管的发热功率。
优点1.线路简单：星形接法只需要连接一个中性线，线路结构相对简单，易于布线和维护。
2.可靠性高：当某一相线出现故障时，仍可继续使用，不会使整个系统停止工作。
3.对称性好：星形接法使得三相电源的电压和电流对称分布，有利于电热管的均匀加热。
缺点1.引线较多：星形接法需要将每根相线与电热管引线相连，带来了更多的布线工作。
2.中心引线压力大：由于中性点连接了电热管的中心引线，会使得中心引线承受较大的电流负荷。
三角形接法三角形接法，也称为Δ型接法，是将三相电源的三根相线直接连接到电热管的三个端子上。
图2显示了三角形接法的电路图。
电路图L1 L2 L3| | || | || | |-----Δ------Heater图2：三角形接法的电路图在三角形接法中，电热管的两个端子之间的电压可以用来驱动电热管。
通过控制相线之间的电压差，可以调节电热管的发热功率。
优点1.布线简单：三角形接法只需要将三根相线直接连接到电热管，布线工作相对简单。
三相异步电机丫接法
三相异步电机的接法有两种基本方式：星形接法和三角形接法。
其中，星形接法也被称为Y形接法（因为图形类似字母Y），而三角形接法也被称为Delta形接法（因为图形类似希腊字母Δ）。
1. 星形接法（Y形接法）
星形接法是将三个电动机绕组的一端连接在一起，另一端分别接到三个相间电压的线上：
在星形接法中，电机的每个绕组只承受相电压的1/√3倍，因此需要更多的匝数来达到相同的功率。
此外，由于每个绕组都与其他两个绕组并联，因此电流会通过所有三个绕组，从而降低了对电网的负载。
2. 三角形接法（Delta形接法）
三角形接法是将三个电动机绕组的一端连成一个三角形，另一端分别接到三个相间电压的线上：
在三角形接法中，每个绕组承受相电压的√3倍，因此需要更少的匝数来达到相同的功率。
由于每个绕组都与其他两个绕组串联，因此电流不会通过所有三个绕组，从而增加了对电网的负载。
需要注意的是，在选择三相异步电机的接法时，应根据实际情况进行选择。
一般来说，星形接法适用于低功率和高电压的场合，而三角形接法适用于高功率和低电压的场合。
打开三相电机接线盖子，如何确定是星型还是三角形接法
一、判断方法
1.打开电机的接线盒后，看三种不同颜色的线，如果三种不同颜色的线是一条线的头接一条线的尾则可以确定该接线法是Y型接线，如果三条线有一端是连接在一起的，则可以保证是星形接线法。
2.三角形接线时,三相电机每一个绕组承受线电压（380V）,而星形接线时,电机每一承受相电压（220V）.在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。
二、星型三角形接法知识普及
1、三角形接线与星形接线的电路图（左边星形，右边三角形）：
2、星形接法：
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。
对于星形
接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
3、三角形接法：
是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
电线电缆的常用计算公式一．1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。
二．单相电知识1.1、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时 (KWH)，简称“度”B、功率（P）单位：瓦特，简称瓦（W）C、电流（I）单位：安培，简称安（A）D、电压（U）单位：伏特，简称伏（V），家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。
E、功率=电流×电压，即P=U×IF、耗电量=功率×用电时间，即耗电量= P× T。
耗电量的单位是度，1度电是指1000瓦的功率使用1小时所消耗的用电量。

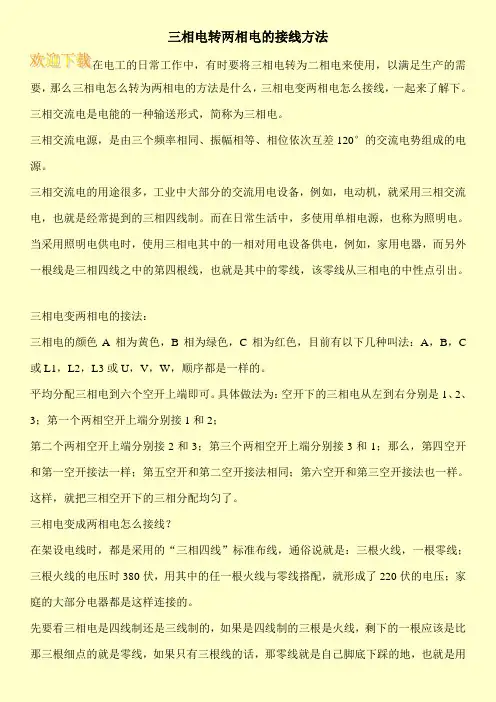

三相电转两相电的接线方法在电工的日常工作中，有时要将三相电转为二相电来使用，以满足生产的需要，那么三相电怎么转为两相电的方法是什么，三相电变两相电怎么接线，一起来了解下。
三相交流电是电能的一种输送形式，简称为三相电。
三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。
三相交流电的用途很多，工业中大部分的交流用电设备，例如，电动机，就采用三相交流电，也就是经常提到的三相四线制。
而在日常生活中，多使用单相电源，也称为照明电。
当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如，家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。
三相电变两相电的接法：三相电的颜色A相为黄色，B相为绿色，C相为红色，目前有以下几种叫法：A，B，C 或L1，L2，L3或U，V，W，顺序都是一样的。
平均分配三相电到六个空开上端即可。
具体做法为：空开下的三相电从左到右分别是1、2、3；第一个两相空开上端分别接1和2；第二个两相空开上端分别接2和3；第三个两相空开上端分别接3和1；那么，第四空开和第一空开接法一样；第五空开和第二空开接法相同；第六空开和第三空开接法也一样。
这样，就把三相空开下的三相分配均匀了。
三相电变成两相电怎么接线？在架设电线时，都是采用的“三相四线”标准布线，通俗说就是：三根火线，一根零线；三根火线的电压时380伏，用其中的任一根火线与零线搭配，就形成了220伏的电压；家庭的大部分电器都是这样连接的。
先要看三相电是四线制还是三线制的，如果是四线制的三根是火线，剩下的一根应该是比那三根细点的就是零线，如果只有三根线的话，那零线就是自己脚底下踩的地，也就是用。
