管道表面积计算公式————————————————————————————————作者: ————————————————————————————————日期:第十一册刷油、防腐蚀、绝热工程ﻫ（一)工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：Ｓ=π×Ｄ×Ｌ式中π——圆周率；ﻫ D——设备或管道直径；L——设备筒体高或管道延长米。
(2）计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(１)。
ﻫ (2)阀门表面积计算式:(图一)ﻫ S＝π×D×2.5D×K×Ｎ图一式中D——直径；ﻫK——１.05;N——阀门个数。
(3)弯头表面积计算式:(图二)图二ﻫS=π×D×１.5Ｄ×K×2π×Ｎ／Ｂﻫ式中D——直径；ﻫ K——１.05;ﻫ N——弯头个数;B值取定为:9０°弯头B＝4;45°弯头B=８。
ﻫﻫ(４)法兰表面积计算式：(图三)S=π×D×1.5D×Ｋ×N图三ﻫ式中D——直径；Ｋ——1.０5；Ｎ——法兰个数。
ﻫ (5)设备和管道法兰翻边防腐蚀工程量计算式:（图四）ﻫ图4S=π×(D＋A)×A式中D——直径；ﻫ A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五）图五S＝Ｌ×π×D＋(D[]2２)×π×1.５×N式中N——封头个数;1.5——系数值。
3、绝热工程量。
ﻫ (1)设备筒体或管道绝热、防潮和保护层计算公式：ﻫV=π×(D＋1.03３δ)×１．0３3δS=π×(Ｄ+2．1δ＋0.0082)×Ｌ图五式中D——直径ﻫ１.03３、２.1——调整系数;ﻫδ——绝热层厚度；ﻫ L——设备筒体或管道长;０.0082——捆扎线直径或钢带厚。

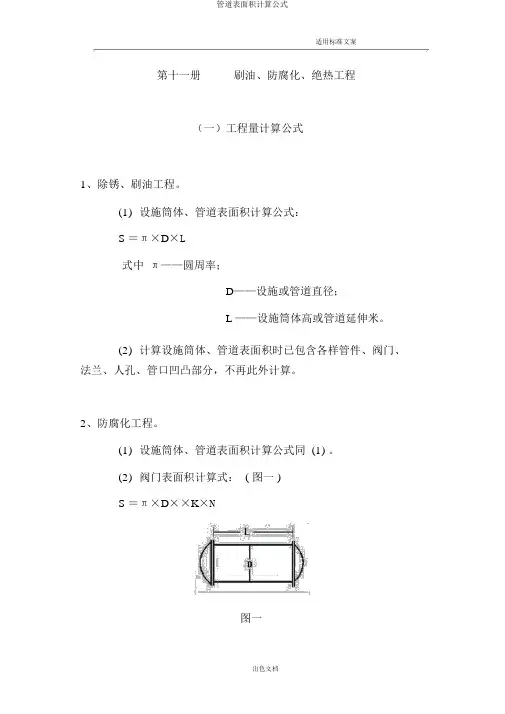

第十一册刷油、防腐化、绝热工程（一）工程量计算公式1、除锈、刷油工程。
(1)设施筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设施或管道直径；L——设施筒体高或管道延伸米。
(2)计算设施筒体、管道表面积时已包含各样管件、阀门、法兰、人孔、管口凹凸部分，不再此外计算。
2、防腐化工程。
(1)设施筒体、管道表面积计算公式同 (1) 。
(2)阀门表面积计算式： ( 图一 )S＝π×D××K×N图一式中 D——直径；K —— 1.05 ；N——阀门个数。
(3)弯头表面积计算式： ( 图二 )图二S＝π×D××K×2π×N／ B式中 D——直径；K —— 1.05 ；N——弯头个数；B值取定为 :90 °弯头 B＝4；45°弯头 B＝8。
(4)法兰表面积计算式： ( 图三 )S＝π×D××K×N图三式中 D——直径；K —— 1.05 ；N——法兰个数。
(5)设施和管道法兰翻边防腐化工程量计算式： ( 图四 )图 4S＝π×(D＋A)×A式中 D——直径；A——法兰翻边宽。
(6)带封头的设施防腐 ( 或刷油 ) 工程量计算式： ( 图五 )图五S ＝L×π×D+(D[]22) × π×1.5 ×N式中 N——封头个数；1.5 ——系数值。
3、绝热工程量。
(1)设施筒体或管道绝热、防潮和保护层计算公式：V ＝π×(D＋1.033 δ) ×1.033 δS ＝π×(D＋2.1 δ＋0.0082) ×L图五式中 D——直径1.033 、2.1 ——调整系数；δ——绝热层厚度；L——设施筒体或管道长；0.0082 ——捆扎线直径或钢带厚。
第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
管道表面积计算公式LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径； K——； N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B 式中D——直径； K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D××K×N图三式中D——直径；K——； N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径； A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N 式中N——封头个数；——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

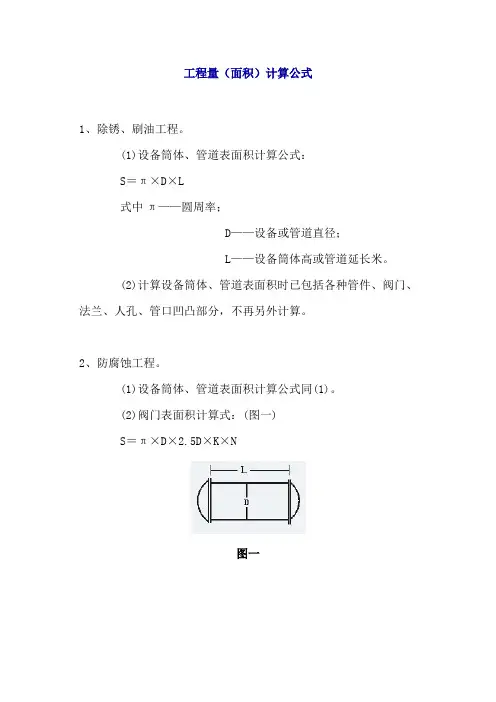

工程量（面积）计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

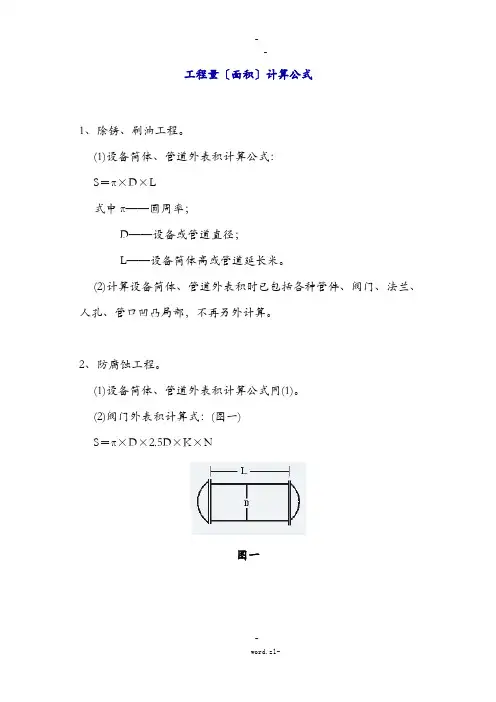

工程量〔面积〕计算公式1、除锈、刷油工程。
(1)设备筒体、管道外表积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。
(2)计算设备筒体、管道外表积时已包括各种管件、阀门、法兰、人孔、管口凹凸局部，不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道外表积计算公式同(1)。
(2)阀门外表积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。
(3)弯头外表积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。
(4)法兰外表积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径一样，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
