一：冷水机组1.1.一般要求1.1.1.本节说明有关半封闭式或开放式离心水冷制冷机和螺杆式冷水机组的制造、安装及调试所需的各项技术要求。
1.1.2.设备的制冷能力，进出水温度等各项参数需满足设备名细表内的各项要求。
1.1.3.质量标准a)制冷机组需使用先进的制造工艺和标准，且设备的预期正常的使用寿命应不少于二十五年。
b)制冷机的性能系数及综合部分负荷性能系数不应低于公共建筑节能规范（ 50189-2005）、美国采暖、制冷与空调工程师协会标准（90.1-2004）和认证的要求。
制冷机的制冷功能应按照以下标准：美国制冷协会 () 575美国制冷协会 ()550/590公共建筑节能规范 50189-2005国内有关部门所颁布的法例和条例1.1.4.制冷机应由业主认可的制造厂制造，制造厂须有十年以上生产同类型的冷水机组之经验，并需要有超过十套或以上已成功运行五年或以上同类型冷水机组的纪录。
生产厂家需要具有 9001 全面质量管理体系的认证。
1.1.5.有关设备，无论在运送、储存及安装期间应采取正确的保护设施，以确保设备不受破损及锈鉵。
1.1.6.承包单位应提供所有为运送及安装有关设备所必需配备的运送支架，吊架、惯性基础及固定螺栓等装置。
1.1.7.机组所产生的噪音，应依照575测试条件测试需满足国内环保部门的有关要求。
1.2.技术要求1.2.1.当电压偏差为额定值的10％时，机组应能正常启动、运行。
1.2.2.冷却水低温至20℃以上时，冷水机组能正常启动、运行。
1.2.3.主要组件必须随时可得到以作维修之用而不需拆卸或移除其它组件。
1.2.4.冷水机组必须被100%保护而在危急情况下有着安全措施;在下列情况下冷水机组需有最低的安全保护装备:没有任何或减少冷却水供应没有任何或减少冷冻水冷冻水高温冷冻水低温高油温低油压高低电压，相路调转及供电受干扰1.2.5.机组的所使用的保温和隔声材料须为防火材料，且需满足及国内有关规范及法例的要求。
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本：A1.00目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。
二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。
四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。
显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。
1．1>按键指示灯*COMP1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2* 压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET* 有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP* 机组运行指示灯,机组运行时此灯亮,否则灭.*0FF* 延时停机指示灯,延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERROR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯.*COMP2* 压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。
水冷半封闭螺杆型冷水机组使用说明书一、概述：水冷半封闭螺杆型冷水机组是一种以水为冷却介质的中央空调产品，与相同冷量的风冷机组相比，由于其冷凝器和蒸发器均采用特制高效传热管制作，因此结构紧凑，体积小，效率高；又由于没有冷凝风机，因而噪声也低。
该机组在工厂内完全组装，已完成所有的部件和制冷管路及内部接线的连接，满足现场安装要求，并已完成压力试验，真空试验，制冷剂和润滑油的充注。
本公司在水冷半封螺杆型机组制造方面有着成熟的技术，完善的工艺和先进的检测设备，再加上精选的国际一流配件，保证了机组的稳定、高效运行。
出厂以前，机组严格按国家规定的检测项目完成全部性能测试，合格以后准予出厂。
目前，公司已拥有环保型风冷涡旋式冷水（热泵）机组、风冷螺杆式冷水（热泵）机组、环保型风冷螺杆式冷水（热泵）机组、水冷涡旋型冷水机组、水冷半封螺杆型冷水机组、环保型螺杆冷水机组、热回收型螺杆冷水机组、满液式螺杆冷水机组、水源热泵机组、满液式水（地）源热泵机组、工业冷水机组、冰蓄冷中央空调设备、屋顶式空调机组、全热回收新风机组、模块化精密型恒温恒湿机、水冷柜式空调机组、风冷柜式空调机组、户用中央空调机组、风管送风式分体空调机组、风机盘管机组、柜式空调机组、顶装式空气处理机组、组合式空调机组、净化型组合式空气处理机组等二十四大系列上千种规格的产品，并全面开发和应用了智能控制、节能、环保、网络远程控制功能等高新技术。
1.应用范围冷水机组既能为宾馆、医院、药厂、影剧院、体育馆、娱乐中心、商业大厦、写字楼、工矿企业等场所的中央空调系统提供冷水，也可为纺织、化工、食品、电子、科研等部门提供工艺冷冻水。
2.使用条件★注意：上述参数超出使用范围，将会对机组的使用造成不良影响。
二、工作原理与结构：（一）工作原理机组工作原理是利用氟利昂工质在不同压力和不同温度条件下的状态变化来实现其吸热和放热过程。
具体流程如下：排气冷凝压缩机冷凝器角阀干燥过滤器视镜热力膨胀阀节流蒸发蒸发器压缩机经压缩机压缩后的高温高压制冷剂气体，进入冷凝器与冷却水换热后被冷凝成中温高压液体，经干燥过滤后流经热力膨胀阀，被节流降压成低温低压的液体进入蒸发器，吸收水的热量后蒸发成低温低压的气体被压缩机吸入，再经压缩后进入下一次制冷循环。

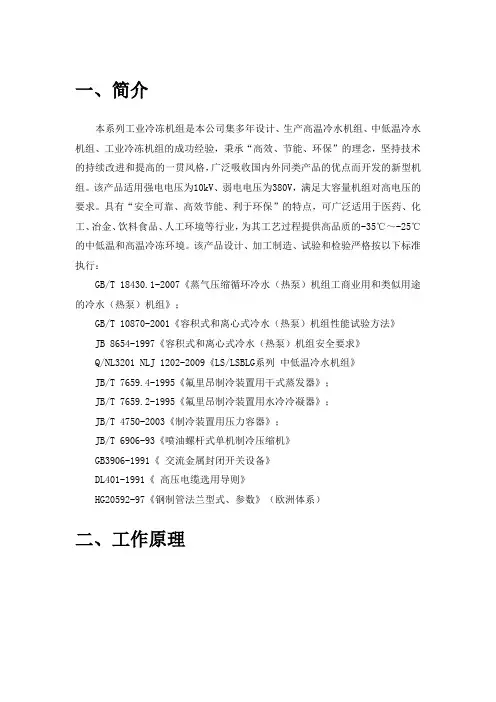

一、简介本系列工业冷冻机组是本公司集多年设计、生产高温冷水机组、中低温冷水机组、工业冷冻机组的成功经验，秉承“高效、节能、环保”的理念，坚持技术的持续改进和提高的一贯风格，广泛吸收国内外同类产品的优点而开发的新型机组。
该产品适用强电电压为10kV、弱电电压为380V，满足大容量机组对高电压的要求。
具有“安全可靠、高效节能、利于环保”的特点，可广泛适用于医药、化工、冶金、饮料食品、人工环境等行业，为其工艺过程提供高品质的-35℃～-25℃的中低温和高温冷冻环境。
该产品设计、加工制造、试验和检验严格按以下标准执行：GB/T 18430.1-2007《蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》；GB/T 10870-2001《容积式和离心式冷水（热泵）机组性能试验方法》JB 8654-1997《容积式和离心式冷水（热泵）机组安全要求》Q/NL3201 NLJ 1202-2009《LS/LSBLG系列中低温冷水机组》JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器》；JB/T 7659.2-1995《氟里昂制冷装置用水冷冷凝器》；JB/T 4750-2003《制冷装置用压力容器》；JB/T 6906-93《喷油螺杆式单机制冷压缩机》GB3906-1991《交流金属封闭开关设备》DL401-1991《高压电缆选用导则》HG20592-97《钢制管法兰型式、参数》（欧洲体系）二、工作原理三、机组特点3.1、结构特点：机组一体化设计，将主机模块和辅机模块全部集中安置在一个整体框架上，现场无需再连接氟管路。
设备出厂时已随机携带制冷剂R22，现场只需连接冷却水管道及盐水管道、连接10kV接线和380V接线，并通水通电即可实现机组的正常运转。
同时机组采用半封闭螺杆压缩机设计，无开启式压缩机存在的结构性泄漏。
3.1.1、结构设计■结构设计简洁，操作方便、易维护、易保养。
■运行的经济性：机组根据负荷的变化自动加卸载。

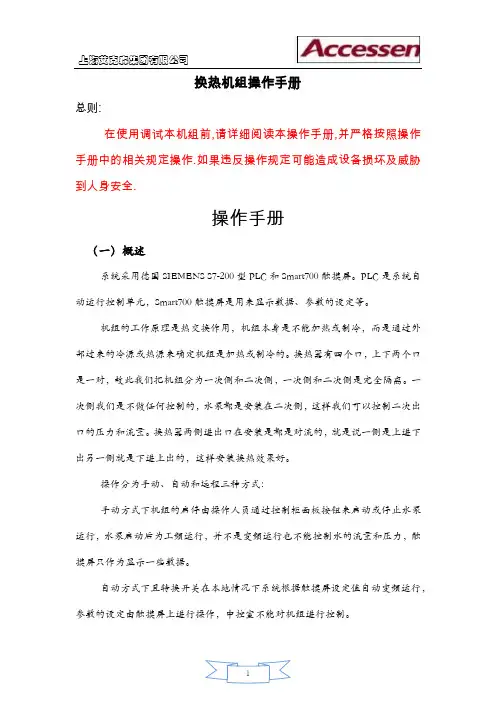

换热机组操作手册总则:在使用调试本机组前,请详细阅读本操作手册,并严格按照操作手册中的相关规定操作.如果违反操作规定可能造成设备损坏及威胁到人身安全.操作手册（一）概述系统采用德国SIEMENS S7-200型PLC和Smart700触摸屏。
PLC是系统自动运行控制单元，Smart700触摸屏是用来显示数据、参数的设定等。
机组的工作原理是热交换作用，机组本身是不能加热或制冷，而是通过外部过来的冷源或热源来确定机组是加热或制冷的。
换热器有四个口，上下两个口是一对，故此我们把机组分为一次侧和二次侧，一次侧和二次侧是完全隔离。
一次侧我们是不做任何控制的，水泵都是安装在二次侧，这样我们可以控制二次出口的压力和流量。
换热器两侧进出口在安装是都是对流的，就是说一侧是上进下出另一侧就是下进上出的，这样安装换热效果好。
操作分为手动、自动和远程三种方式：手动方式下机组的启停由操作人员通过控制柜面板按钮来启动或停止水泵运行，水泵启动后为工频运行，并不是变频运行也不能控制水的流量和压力，触摸屏只作为显示一些数据。
自动方式下且转换开关在本地情况下系统根据触摸屏设定值自动变频运行，参数的设定由触摸屏上进行操作，中控室不能对机组进行控制。
自动方式下且转换开关在远程位置机组由中控室通讯数据来控制启停及一些数据的设置，触摸屏上不能进行启停和参数设定操作，此时触摸屏只起到显示作用。
（二）参数显示系统开机如下图显示：主界面显示整个机组的运行状态。
系统各个点的温度、压力、频率、电流、液位及水泵的运行状态。
点击其中的按钮可进入相应的画面。
参数设定画面如下图：此界面可以对系统的参数进行设置和修改，根据工况需要改成合理参数来保持机组的自动运行及故障的报警设置。
报警画面显示了当前系统存在的各个报警点。
如果出现报警在此画面可以显示出来，同时报警指示灯闪烁并发出报警。
报警解除后画面不在显示但报警灯不会灭，需人工按下复位按钮来进行复位。
系统曲线图：用来显示温度和压力曲线的，在一定时间内可以看出有没有瞬间变化。
水冷式冷水机组简介一、简介水冷式冷水机组是本公司综合国内外同类产品的优点而设计开发的新一代产品。
该产品把高可靠性、高效率、高度自动化等优点完美地结合在一起，是一种使用更方便、运行更可靠的空调主机。
该产品广泛适用于商场、宾馆、演剧院、医院、大型厂房及高层搂宇等需要空调的场所。
二、机组主要特点1. 机组的分类根据选用压缩机的不同分为二类：水冷式螺杆型冷水机组水冷式往复型冷水机组2. 机组规格齐全，用户选择余地大螺杆型：制冷量范围：174kW～3960kW往复型：制冷量范围：166kW～2105kW3、微电脑自动控制系统采用先进的控制技术控制机组全天候自动运行，使机组始终运行在最佳工况点以获得高能效比，机组各项保护功能齐全，可进行远距离控制，控制器采用西门子原装PLC。
4、能量调节压缩机的能量调节阀与PLC控制器的良好配合，实现了机组根据负荷的变化自动进行0～100%的能量调节，具有显著的节能效果。
5、制冷系统多机头机组均采用独立的冷媒回路系统，使机组的运行更趋于稳定、可靠。
6、噪音低、振动小压缩机底部的避震垫，降低机组的噪音和振动。
7、机组检验、安装机组出厂均经严格检测，所有保护参数均已设定，电源、供水管安装完毕后加入适量的制冷剂即可。
三、机组的组成与主要部件简介水冷式冷水机组主要由压缩机、干式壳管式蒸发器、壳管式冷凝器、节流机构、辅助制冷配件以及电控系统等所组成。
1、压缩机水冷式螺杆型冷水机组采用国际著名的压缩机，性能优越，运行可靠，使用寿命长，其中：——采用双轴旋转排气，提高压缩比和效率，冷媒直接冷却电机，提高电机效率，节能达10%以上；——压缩过程自动Vi（内容积比）控制，避免了过压缩而引起的能量损失，实现了在较宽应用范围内的高效率；——精巧的设计，使其体积小，重量轻；——双螺杆表面紧密配合，降低了轴承和护架上的设计应力，保证了压缩机运行平稳，降低了噪音和振动。
水冷式往复型冷水机组采用国际著名的活塞半封闭式压缩机，性能优越，运行可靠，使用寿命长，其中：——活塞半封闭式压缩机具有高性能系数；——高品质及高度精密阀门设计，以低容积余隙达成高效率运转；——最佳马达绝缘，适合与各种不同功能用途；——构造精密，体积小；——运动部件的平衡经过完美的设计，最大幅度地减少振动，降低了噪音。
1 概述本说明书0EG.460.210是北京北重汽轮电机有限责任公司制造330MW 水氢氢冷却汽轮发电机定子水冷外部控制系统产品在储存、安装、运行及维修工作中的指导性技术文件。
2 技术参数2.1系统参数2.1.1 设计参数:330MW2.1.2 水质标准(1) 电导率：0.5～1.5μS/cm(2) PH值：7～9(3) 硬度：< 2μm0l/L(4) 允许有微量NH3(5) 无机械杂质2.1.3 氢水压差发电机正常运行时氢气压力和水压之差≤0.1MPa。
2.2 电器特性正常电路: 380V A.C (三相)配电盘: 220V A.C(三相)3 产品结构简介3.1 系统功能及工作原理3.1.1 功能本系统向发电机定子绕组和母线提供水质、压力、温度和流量符合要求的冷却水，并提供相应的控制和报警信号，保证发电机安全运行。
3.1.2 工作原理本装置把两台水泵、两台过滤器，一只树脂捕捉器、一台离子交换器及定子线圈进水温度调节单元等主要元件集装于一个底盘上，并配有JX001水集装集中接线盒。
水箱单独安装（据用户需要水箱也可装于集装底盘上），两台管式冷水器为单独集装。
本机组为调峰机组，定子线圈进水温度恒定波动值（±2.5℃）。
为了适应发电机不同工况时的运行要求，既需要控制定子线圈的进水温度，也要减小定子线圈出水温度的波动。
为达此目的，本系统采用了两套电动温度调节单元(见附图一)、据用户需要也可采用两套气动温度调节单元(见附图二)，一套为三通合流阀调节单元，调节定子线圈进水温度（在集装上）；一套为三通分流阀调节单元，适当调节定子水流量，借以调节定子线圈出水温度的波动（此装置不在集装上）。
系统为闭式循环，一台水泵由水箱吸水，把水分别送入冷水器和三通合流阀温度调节单元调节后，分成两路，一路（主回路）经水过滤器及1#、2#流量计进入定子线圈及母线室，带出发电机的损耗热量返回水箱；另一路经阀门25-3流经离子交换器处理后返回水箱，以保持水质参数正常。
水冷式冷水机组简介一.简介水冷式冷水机组是本公司分解国表里同类产品的长处而设计开辟的新一代产品.该产品把高靠得住性.高效力.高度主动化等长处完善地联合在一路,是一种运用更便利.运行更靠得住的空调主机.该产品普遍实用于商场.宾馆.演剧院.病院.大型厂房及高层搂宇等须要空调的场合.二.机组重要特色1. 机组的分类依据选用紧缩机的不合分为二类：水冷式螺杆型冷水机组水冷式来去型冷水机组2. 机组规格齐备,用户选择余地大螺杆型：制冷量规模：174kW～3960kW来去型：制冷量规模：166kW～2105kW3.微电脑主动掌握体系采取先辈的掌握技巧掌握机组全天候主动运行,使机组始终运行在最佳工况点以获得高能效比,机组各项呵护功效齐备,可进行远距离掌握,掌握器采取西门子原装PLC.4.能量调节紧缩机的能量调节阀与PLC掌握器的优胜合营,实现了机组依据负荷的变更主动进行0～100%的能量调节,具有明显的节能后果.5.制冷体系多机头机组均采取自力的冷媒回路体系,使机组的运行更趋于稳固.靠得住.6.噪音低.振动小紧缩机底部的避震垫,降低机组的噪音和振动.7.机组磨练.装配机组出厂均经严厉检测,所有呵护参数均已设定,电源.供水管装配完毕后参加适量的制冷剂即可.三.机组的构成与重要部件简介水冷式冷水机组重要由紧缩机.干式壳管式蒸发器.壳管式冷凝器.撙节机构.帮助制冷配件以及电控体系等所构成.1.紧缩机水冷式螺杆型冷水机组采取国际有名的紧缩机,机能优胜,运行靠得住,运用寿命长,个中：——采取双轴扭转排气,进步紧缩比和效力,冷媒直接冷却电机,进步电机效力,节能达10%以上;——紧缩进程主动Vi（内容积比）掌握,防止了过紧缩而引起的能量损掉,实现了在较宽运用规模内的高效力;——精致的设计,使其体积小,重量轻;——双螺杆概况慎密合营,降低了轴承和护架上的设计应力,包管了紧缩机运行安稳,降低了噪音和振动.水冷式来去型冷水机组采取国际有名的活塞半封闭式紧缩机,机能优胜,运行靠得住,运用寿命长,个中：——活塞半封闭式紧缩机具有高机能系数;——高品德及高度周详阀门设计,以低容积余隙达成高效力运转;——最佳马达绝缘,合适与各类不合功效用处;——构造周详,体积小;——活动部件的均衡经由完善的设计,最大幅度地削减振动,降低了噪音.2.干式壳管式蒸发器采取壳管式蒸发器,构造慎密,重量轻,占地面积少,回油便利,换热后果高,壳体两头盖板可装配,便于保养,检修.3.壳管式冷凝器采取壳管式冷凝器,构造慎密,重量轻,壳体两头盖板可装配,便于现场保养清洗,另附加安然阀等装配统筹安然,操纵便利.4.撙节机构（膨胀阀）膨胀阀选用国际最先辈的产品,具有紧凑的整体设计,牢固的不锈钢膜片,并可在宽广的运行工况中供给稳固及精确的掌握.5.帮助制冷配件冷媒回路中的各类制冷配件,如湿润过滤器.视镜.压力继电器等均采取国际有名厂家的产品,机能稳固,质量靠得住.6.智能防冻采取双级主动防冻呵护,有用地防止蒸发器的冻裂.四.电气掌握的重要特色水冷式冷水机组采取了以微电脑为焦点的掌握体系,该掌握体系掌握精度高,抗干扰才能强,确保了机组安然.靠得住.经济运行.机组供电电源为三相五线380V/50Hz,掌握电源为单相220V/50Hz.●能量调节主动掌握使机组始终在最经济工况点高效运行;●紧缩机次序启动,减小机组的启动电流;●机组具有过载.短路呵护等功效;●可进行现场掌握参数设定且记忆最新设定值;●具有电脑防冻功效;●可以设置装备摆设同上位机联网的通信接口电路（RS－485接口）,经由过程监督掌握软件实现盘算机联网掌握,掌握距离达1200米.1、机组运到装配现场,应细心检讨,对比装箱单检讨所有项目,如发明机组破坏,缺乏零部件或运输进程中造成破坏,应通知杭州科灵斯壮空调营销公司.2、用户需供给不变形的刚性基本或混凝土底座,基本尺寸的大小参照机组四只定位孔的尺寸.基本应具有足够的强度以支持冷水机组运行时的重量（见附图Ⅱ）.3、应采纳措施将机组运行时产生的热量从装备房带走,通风量可以或许保持室温在45℃以下.机组的前后阁下应留有许多于1.5米的空间,机组上方所需的垂直距为1米,紧缩机上方不该敷设管道及线管,以便保护（见附图Ⅲ）.4、排水：在接近冷水机组邻近,应备有足够的排水才能措施,以便体系停滞运行或补缀时清除体系中的水.5、搬运对象：吊装装备.吊装横梁.吊链.千斤顶.滑动垫木.垫滚.橇棒.二.装配.就位1.机组装配①依据机组外形尺寸,合理安插机组在机房内的装配地位.②水冷机组应采取晋升的办法搬运移动.为防止产闹变乱及破坏机组,应采取程度晋升的办法.假如不克不及程度晋升吊装机组,则可以用千斤顶将其某端顶起必定高度,把垫滚放在机组滑动垫木支座下,将机组滚动就位后,将机组下的滑动垫木拿掉落,并将隔振垫放在机组底脚与基本之间.③mm以内.用尺度长度的垫片找平机组.④机组校程度后,将机组底脚螺栓紧固在基本上.2、水管路装配将水管接到蒸发器和冷凝器.管道上应设隔振垫和支架,以免机组受力.依据当地和国度规范装配管道.管道的冲洗和保温要在管道与机组接通进步行.警告：严禁在未冲洗干净管道前与机组接通运用.①蒸发器的管道衔接进出水管路衔接在蒸发器上,在体系最高处装配主动和手动排气阀,在蒸发器进水管路上装配水过滤器,以防止蒸发器破坏.进出水管路中要装配带有截止阀的水压表.管路活接头.隔振器（软接头）.截止阀.温度计.排水三通.流量开关.排气阀等.进出水管路在经由气密性性实验和清洗后,包好绝热保温层,防止热传递.②冷凝器的管道衔接冷凝器供水管的规格,要依据设计水泵的有用扬程和水头损掉来肯定.进水管道必须装配流量开关,并装配水过滤器,以防止冷凝器堵塞或破坏;进出水管上须装排气阀,带有截止阀的水压力表.管路活接头.隔振器（软接头）,截止阀.温度计.排水三通.流量计.③水处理本机组对于未经处理或处理不当的水会导致低效力运行,并可能使管道破坏,装备内部将产生锈蚀.腐化.或积累污垢现,冷冻水管路建议装配电子除垢仪.④保温本机组出厂前已做好保温层,不须另再保温.所有与蒸发器进出水口衔接的管道必须全体保温,阀件.接头保温时必须留出保护操纵部位.⑤制冷剂安然阀排气所有水冷机组冷凝器上都有安然阀,如排气压力超出额定值时,安然阀会主动打开卸压,以呵护冷凝器不被破坏.为防止因为吸入大量R22气体而致息造成伤害人体,不要将制冷剂排放在机房,请将安然阀排气口接到室外公共排气管上,且排气管口径必须大于接口直径.注：水体系管路装配示意图四.三.靶式流量开关装配规矩1、本开关为单刀双掷（SPDT）的流量开关,用于感应流经管道的液体流量变更,如水.乙二醇或其它非伤害性流体.其典范运用是运用在须要有连锁感化或“断流”呵护的场合.2、流量开关装配时,其接线端子应在易于接线的地位上.3、把流量开关拧紧使液流成精确的角度,外壳上的箭头必须与液流偏向一致.4、HFS-25流量开关必定要装配到一段直线管道上,其双方至少有5倍管径的直线行程.（拜见图二）5、1英寸的管道运用1×1×1英寸的三通,假如是大直径的管道,应运用异径三通与流量开关相配, 并为液流供给足够长度的流向片.6、流量开关可装配在程度管道或液流偏向向上的垂直管道中,但不克不及装配在液流向下的管道中.当装配在流向向上的管道时因须要斟酌重力影响,开关应调节到略高于表1所示的典范流量值.表1典范流量值+GPM值实用于6″流向片,将6″流向片作响应修改.7、调撙节量开关设定的步调：A.取下HFS-25的外壳;B.调高流量值,顺时针扭转调节螺丝.在调凌驾厂设定值后想调低流量值,逆时针扭转调节螺丝;C.经由过程按动主杠杆数次来检讨流量开关的设定不低于出厂设定值,一量发明杠杆答复时没有“咔嗒”声,顺时针扭转调节直至答复时有“咔嗒”声.图三：留意：1.HFS-25流量开关仅用于操纵掌握,在那些因操作掉误解造成人员受伤和财宝损掉的地方,安装人员有义务增长安然.极限掌握或报警.监查体系,以防止掌握掉效的产生.2.为使开关能感应流量的变更,流向片不得与管道接触,也不得与管道中任何撙节装配接触.3.将流量开关拧入三通时,为防止开关破坏,不许可握住壳体进行装配,必须运用专供扳手使用的平面.4.开关已出厂设定在约为最小流量值,不得调到低于出厂设定值,因为这有可能造成开关不克不及答复到“无液流”的地位.水冷式冷水机组水体系衔接图图四:电气装配.操纵与运用1.电气装配警告：进行电气装配.接线.维修检讨时须割断电源确保人生安然！留意：所有电气装配.接线须遵照国度和地区的电气施工规范.运用与杭州科灵斯壮空调水冷式冷水机组电源请求相吻合的供电电源.主机电源为3Ф-380V-50Hz,掌握回路为1Ф-220V-50Hz,采取三相五线制供电.a.主机运转时,电压摇动切勿超边额定电压的±10%;b.间电压之不服衡度不成以大于2%,以免造成三相电流不服衡.紧缩机过热等不良现象.│V－V│max为│V1－V│.│V2－V│.│V3－V│中的最大值.1.2 机组必须靠得住接地.机组装配底脚及掌握箱内的PE接地点同时接地,接地电阻小于4Ω.1.3 现场运用的供电电源线必须运用铜芯导线.掌握线与电源线离开敷设并加合适的护管.供电电源线须要斟酌情形温度.穿管情形,并依据机组的最大运行电流肯定其截面积（机组电控参数见表1）.电流的差别.1.4 以下元器件需用户或施工装配部分供给：a.呵护功效齐备.整定合适的专用配电柜（箱）.b.电力容量足够且相符请求的供电电源及截面积合适的电缆线与掌握线.c.与水泵容量匹配的操纵掌握柜（箱）.1.5 以下是开机前必须进行的工作：a.依据表1的供电电源回路数选择合适的电源电缆,SL-160机组建议选用的铜芯聚氯乙烯电力电缆为1KV/3X150mm2,按附图Ⅰ图一进行电源线的衔接,请求衔接靠得住.b.依据附图Ⅰ图二将水泵开关掌握柜（箱）与机组掌握箱进行衔接.留意选用铜芯护套线并穿管.机组供给冷媒水泵开/关的触点旌旗灯号B1.B2,触点容量为200V/1A.冷却水泵开/关的触点旌旗灯号B3.B4,触点容量为200V/1A.2.电气操纵与运用留意：在正式操纵前,请细心浏览本运用解释及相干的随机材料,懂得之后方可进行操纵.2.1 重要元器件符号解释如下,留意元器件参数在出厂时均已整定完毕,非特别情形请勿修改.-QF：主动空气断路器 -RT：温度传感器-KM：交换接触器 -FV：电源电压监督器-KA：小型中央继电器 -XT：接线端子-SP：高下压力继电器或油压继电器 -EH：紧缩机油加热器-SL：水流量掌握器-YV：供液电磁阀或能量调节电磁阀2.2 对于新调试或停机时光较长的机组,必须经由2.3～2.10的测量调试之后才可正式投入运用,而天天正常运行的机组则可省略 2.3～2.10的操纵.2.3 卖力检讨所有电器元件有无破坏.有无凝露.有无过热或销毁,所有接线是否靠得住等,发明问题解决之后才干进行以下操纵.2.4 新机组或停用时光较长（≥2个月）的机组在开机前还需对所有的接线端子及接插件衔接是否靠得住进行检讨,特别是主回路紧缩机的接线作重点检讨,发明问题清除之后才干开机.2.5 接线检讨完之后,用500V兆欧表对掌握回路的绝缘电阻进行测量,请求主回路的绝缘电阻大于2MΩ,掌握回路的绝缘电阻大于1MΩ,同时对测量时光.测量阻值.测量人进行具体的记载.当发明低于上述数值时不准开机并实时通知科灵斯壮空调公司售后办事部.警告：500兆欧表测量时不要触及掌握器的弱电部分.最好测量前先将其衔接线明显断开.不精确的测量将引起掌握器轻微的破坏2.6 割断主回路空气开关,按“ON/启动”键,掌握器给出启动冷冻和冷却水泵旌旗灯号,冷冻水对应触点B1.B2闭合,冷却水对应触点B3.B4闭合,检讨冷冻.冷却水流偏向是否相符请求,靶式流量掌握器是否动作精确,动作精确后按“OFF/停滞”停机,在确信水体系正常落后行2.7操纵.2.7 完成上一步之后,割断各主回路空气开关,合上单片空气开关QF0.参照第四节《水冷式冷水机组微电脑掌握器操纵解释》进行操纵,电动作相符请求落后行2.5操纵.2.8 完成上述进程即可进行主动开机调试.起首检讨设置的参数是否精确,然后合上紧缩机主回路空气开关,按“ON/启动”即进入主动开机状况.2.9 每启动一台紧缩机,须对其三相电流三相电压进行测量.对比附表1,不雅察其数据是否正常,发明问题实时停机处理,同时记载测量时光.测量数据.测量人等.2.10 对新投入运用或停机较长时光（≥2个月）的机组,在初次开机运行2小时后反复2.4～2.9一次,且记载数据.2.11 对于反复启停的机组,只需天天对机组（掌握体系）进行一至二次的通例巡查即可.警告：紧缩机不许可反转.请留意供电电源相序水冷式冷水机组微电脑操纵解释本公司所临盆的水冷式冷水空调机组采取先辈的微电脑进行掌握.微电脑依据工况的变更对机组实施全主动监控,同时,因为电气掌握元件的大大削减,降低了因为电控元件激发的故障,进步了机组掌握的靠得住性,更易于操纵和治理.该掌握器由温度传感器.可编程序掌握器.文本显示器构成.1.文本显示器的运用解释1.1 文本显示器如下所示：SETSET 〔ESC〕···········暂不运用〔SHIFT〕···········暂不运用1.3 文本显示器是内置2x10个汉字的液晶显示器,可显示温度测量值信息,机组的开机/停机状况信息,机组产生故障时显示故障信息.在设定状况下还可显示设定值信息.2.温度测量值及机组状况检讨2.1 合上电源,文本显示器显示如下显示：3.1 按文本显示器上的〔SET IN 〕键进入参数设定状况,按〔SET OUT 〕退出参数设定状况,显示信息如下：这时按〔ENTER 〕键后,“10℃”字体变成闪耀,经由过程〔▲〕〔▼〕键可修改回水温度设定值,设定后按〔ENTER 〕键即回到“页面8”,再按〔SET OUT 〕退出参数设定状况.3.2 在页面8状况下持续按〔▼〕即进入下面的页面.（页面8）（页面1-1） （页面2） （页面9）（页面10）（页面11）解释：页面9.10.11设定的参数修改办法3.1.3.3 页面9.10是肯定机组以何种准时开关机的方法工作.“当天准时”是指页面11设定的时光仅当天有用（0时～24时）.“天天准时”是指机组今后天天均按设定的开关机时光进行工作.“六天准时”是指礼拜一到礼拜六按设准时光工作.“五天准时”是指礼拜一到礼拜五按设准时光工作,上述四种方法只能选择一种,优先级由“当天准时”→“五天准时”分列.当设准时光均为“0”时,准时功效无效.关机时光需大于开机时光.例：需礼拜一到礼拜五上午8：00开机,下昼5：00关机.操纵如下〔在停机状况〕：a.按〔SET IN〕进入设定状况.b.按〔▼〕至页面9.10按〔ENTER〕将“当天准时”.“天天准时”.“六天准时”置为“0”,将“五天准时”置为“1”,按〔ENTER〕.c.按〔▼〕至页面11,设定开机时光为8时0分,关机时光为17时0分.d. 最后按〔SET OUT〕退出设定状况.3.4建议参数设定规模（见下表）4.机组的运行与停滞4.1 在确信所有的参数设定值精确,且机组无其他故障消失的前提下,即可使机组投入主动运行状况.参数设定办法见第3节.4.2 按文本显示器〔ON〕键,机组即进入主动运行状况.水泵投入运行,文本显示器显示如页面1－2相似的信息,掌握器起首给出冷媒水泵启动开关触点旌旗灯号（即B1,B2闭合）,约延时30秒后,掌握器给出冷却水泵启动开关触点旌旗灯号（即B3,B4闭合）,然后延时3分钟后开端逐台启动紧缩机进行制冷.4.3 按文本显示器的〔OFF〕键时,机组立刻停滞运行.当回水温度t＜15℃(制冷）时,冷冻水泵延时5～10分钟之后才封闭以充分运用余冷.5.功效解释5.1 当回水温度降低（制冷）至设定值时,机组主动进入能量调节,停滞部分紧缩机或能量调节阀以节能运行.5.2 当机组产生的故障时,文本显示器显示如页面的1－3相似的信息,具体按〔▼〕键进行查询.5.3 当制冷出水温渡过低时,机组处于防冻停机呵护状况,水泵延时约5分钟关机,文本显示器显示故障信息.5.4 当机组消失故障时,掌握器即锁住该故障,直至掌握回路（掌握器）断电之后,才干从新使机组投入正常的运行,所以在故障清除之后从新开机,须断电一次或按〔SHIFT〕+〔OFF〕一次.5.5 节能运行为了达到既节能又舒适的目标,在制冷时可将回水温度设定在12℃～14℃之间,如许,机组在运行中更节能.机组运行操作使用一.机组试运行前期预备工作1.检讨所有管路是否衔接精确（包含管路上各配件装配偏向）,水侧的压力表,温度计是否装配精确.2.检讨所有的动力电缆.掌握电线.接地线是否衔接到位,检讨所有接线端子是否紧固.(备注：详识趣组电气装配.操纵与运用）3.若机组未充注制冷剂,应按解释书请求的量充注R22.4.封闭机组进出水口的截止阀,打开旁通截止阀.5.点动水泵,检讨水泵转向,若反向,则应改换三相电源中的两相.6.运行水泵,清洗水体系,清洗完之后放掉落体系中的污水.清洗过滤器.7.水体系充水,封闭旁通截止阀,打开机组进出水截止阀,打开水体系放气阀.8.试运行水泵,不雅察水压是否稳固.若水压不稳固,应打凋谢气阀,排尽管内空气.9.断开机组内紧缩机主回路空气开关,闭合掌握电路单片空气开关,模仿起动实验,检讨靶式流量开关动作是否正常.假如是多个制冷体系,应逐个自力作模仿运行实验,如有线掌握开关或遥控开关,同样应进行模仿实验.10.接通主电源且闭合掌握电路单片空气开关后,紧缩机的油加热器主动通电预热. 警告：紧缩机开机前,预热时光不小于24小时.二.机组开机程序（一）试运行开机程序1、开启水泵,不雅察水泵进出压力差及水压的稳固性.若压力差过大,检讨管道阀门是否打开,水过滤器是否有杂质堵塞.若水压不稳固,则应持续放空气,直至水压稳固.2、接通主电源,将紧缩机空气开关.掌握开关置于“ON”地位,如有A.B回路,选择A回路先交运转（各个制冷体系逐个运行）.3、检讨电压是否超出国度许可规模.4.检讨电脑板设置（备注：详识趣组微电脑操纵解释）.5.启念头组.启念头组时应留意的问题：a.启动后,应细心不雅察紧缩机电流是否在正常规模内,各相电流是否均衡.b.不雅察紧缩机吸.排气压力是否正常.运转15分钟后,不雅察视液镜,是否充满液体.6、如消失故障呵护而停机,应细心检讨,找明原因,清除故障之后,方可从新开机.（备注：具体见故障剖析）.（二）正常运行开机程序如长时代停滞之后,开机程序可参测验运行开机程序,如正常运用阶段,关机后（关机程序见后）不成割断主电源,以包管紧缩机持续预热.开机时,可参测验运行开机程序（可省去第一.第二步）,或直接在长途掌握器（微电脑）上开机,天天必须对机组（掌握体系）进行一至二次的通例巡查即可.三.机组关机程序（一）长期停机封闭机组（如无长途掌握,可在微电脑上关机）,并将紧缩机空气开关置于“OFF”地位,割断机组主电源.冬季长期停机必须将水体系和蒸发器器中的水放尽（以免冬季结冰）.（二）停机只需在电脑掌握器上按“OFF/停滞”键关机（如有长途掌握,可以在长途掌握开关上关机）.机组日常保护与罕有故障剖析处理一.机组日常保护与保养（一）日常保护和检讨：冷水机组保护程序的一个重要方面,完全的运行记载可用于剖析.检讨.发明冷水机组在运行工况下的成长趋势,精确呵护机组运行.⑴.记载冷水机组的日常工况（见表）.⑵.检讨冷水机组的压力计.高压.低压.油压及油压差是否正常.⑶.检讨冷水机组的温度计,各进出水温度变更情形.⑷.检讨冷冻水.冷却水体系流量计是否正常,如有堵塞,则清洗或改换水过滤器.⑸.检讨输入电流.输入电压.输入功率是否相符划定值.⑹.检讨冷却水塔.冷冻水填补水箱水量是否正常.⑺.检讨制冷剂.过滤器.视镜.如过滤器出口结霜,概况过滤器结垢,需清洗过滤网;如视镜有湿度显示,则需改换湿润过滤器滤芯.（二）年度保护⑴.检讨日常运行记载,剖析机组运行是否正常.⑵.检讨紧缩机润滑油是否干净,如有脏物,则应改换同样型号的润滑油和清洗改换过滤器.⑶.检讨制冷体系是否有泄露,并实时清除.⑷.测量紧缩机电机绕阻,对地电阻大于等于2兆欧.⑸.清洗冷凝器：a.机械清洗程序：机械清洗法是从冷凝器的管孔上除掉落污垢物资.卸下冷凝器两头处的进出水端盖;用一根圆形尼龙或黄铜硬毛刷（衔接一根长棒）去松散冷凝器没根水管内壁附有的污泥;同时用干净水完全清洗冷凝器水管.b.化学清洗程序：水垢沉淀物最好用化学办法出去,必须咨询有资历的化学清洗公司,推举合适的清洗溶液.化学清洗体系在运用化学办法清洗后,必须再用机械法清洗.注：不恰当的化学清洗剂（或办法）会破坏管子.⑹.清洗蒸发器：因为蒸发器是闭合回路,如运用经由出来的水源,则蒸发器内不会积累较多的水垢.如以为需清洗时,可采取化学法清洗,尔后必须用大量的清水清洗蒸发器,将化学清洗剂冲洗干净.⑺.检讨压力表.温度计.流量表.高下压表.掌握器.油压掌握器.安然阀等掌握元件工作是否正常.二、水冷式冷水机组罕有故障剖析及清除。
ZZ-F –LQ回转式冷却机说明书陕西紫兆环保产业有限责任公司一、用途该机为颗粒状复合肥成品的冷却设备，有利于提高颗粒的强度和硬度。
二、主要技术参数：1、产量：５-６吨/小时2、滚筒安装倾角：2.50±5/3、滚筒转速：6.42rpm4、筒体尺寸（直径X长度）：φ1２00×1２m5、配套电机：Y132S-4 N=５.5kW n=1440 rpm6、配套减速机：ZQ350-Ⅲ-1-Z i=31.57、设备总重量：10800Kg8、设备外形尺寸：（长X宽X高）;12015x755x1938三、主要结构特点：该机为一圆筒式回转设备，主要由筒体、托轮、挡轮装置、传动机构以及进料罩构成。
筒体由δ10的钢板卷制而成。
内部设有抄板，在筒体的外面装有两道由ZG45制成的托圈，分别支撑在前后两组由ZG45制成的托轮上，滚筒的安装倾角为2030/.为防止筒体运转时由于轴向力的作用而向低端滑移，设有一对挡轮装置以保证安全。
筒体上安装有m=12的一个大齿圈和传动机构的小齿轮啮合，小齿轮由一台功率为 5.5 kW 的电机经由三角皮带轮、双级圆柱齿轮减速机传动，使筒体做低速回转，大齿圈和小齿轮均由ZG45制成。
物料由进料斗进入筒体内部，由于筒体的旋转以及抄板的作用作自行搅拌。
由于窑筒体的倾斜和缓慢地回转以及抄板的作用作自行搅拌。
使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动。
湿热的蒸汽从前端的进料罩上部排气口经由旋风除尘器对烟尘进行净化以后排出。
四、安装与调试1.安装前的准备工作由于本机重量和体积都较大，为了便于运输，本机分部件出厂。
安装前要熟悉图纸及有关技术文件，了解设备结构及安装技术要求，根据具体条件确定安装顺序及方法，准备必要的安装工具与设备，编制施工组织设计和安装计划，进行精心施工优质快速地完成安装任务，用户按基础图处理好地基以后留好预留孔。
在零部件安装之前，必须进行清洗工作，去除污锈。
