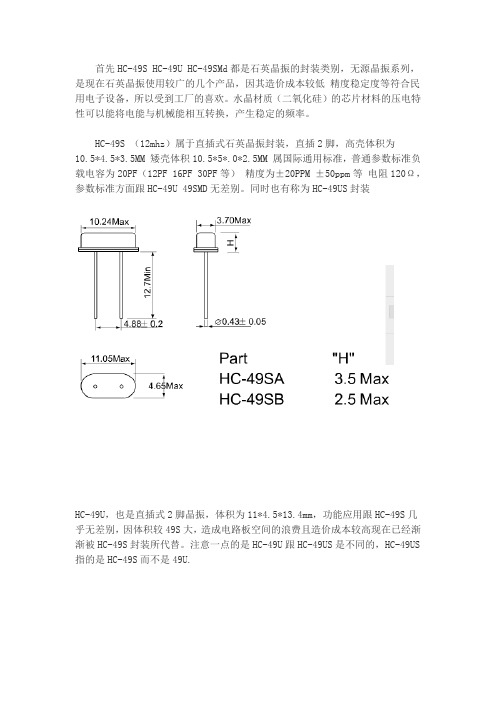

石英晶振封装HC-49S HC-49U HC-49SMD(12mhz 11.0592mhz等)的关系与区别

石英晶振封装HC-49S HC-49U HC-49SMD(12mhz 11.0592mhz等)的关系与区别

首先HC-49S HC-49U HC-49SMd都是石英晶振的封装类别，无源晶振系列，是现在石英晶振使用较广的几个产品，因其造价成本较低精度稳定度等符合民用电子设备，所以受到工厂的喜欢。

水晶材质（二氧化硅）的芯片材料的压电特性可以能将电能与机械能相互转换，产生稳定的频率。

HC-49S （12mhz）属于直插式石英晶振封装，直插2脚，高壳体积为
10.5*4.5*3.5MM 矮壳体积10.5*5*.0*2.5MM 属国际通用标准，普通参数标准负载电容为20PF（12PF 16PF 30PF等）精度为±20PPM ±50ppm等电阻120Ω，参数标准方面跟HC-49U 49SMD无差别。

同时也有称为HC-49US封装
HC-49U，也是直插式2脚晶振，体积为11*4.5*13.4mm，功能应用跟HC-49S几乎无差别，因体积较49S大，造成电路板空间的浪费且造价成本较高现在已经渐渐被HC-49S封装所代替。

注意一点的是HC-49U跟HC-49US是不同的，HC-49US 指的是HC-49S而不是49U.
HC-49SMD,俗称“假贴片”，这个是贴片式2脚晶振了除了引脚，其他参数跟HC-49S一样，1体积10.5*4.5*3.5MM，确切的说 HC-49SMD是通过将HC-49S压扁脚-套上垫片-剪脚压紧-编带等生产工序加工而来，因材料以及加工成本的增加所以会比HC-49S造价要贵，常用频点有8MHZ 12MHZ 11.0592M 13.560MHZ 等
\。

深圳市晶科鑫实业有限公司 49S 贴片晶振 规格型号：49SMD 12.000MHZ 18PF ±3

深圳市晶科鑫实业有限公司 49S 贴片晶振 规格型号：49SMD 12.000MHZ 18PF ±3

深圳市晶科鑫实业有限公司样品承认书客户代码：物料名称：49S贴片晶振规格型号：49SMD 12.000MHZ 18PF ±30PPM -40~85℃P N/ SJK：6CS12000G18UCG环保属性：■RoHS■REACH■HF□PAHS□其它版次：A1 2014-6-10初版最小包装1K/盘湿敏等级：一级1.FEATURE/产品特征●Leadless type●High precision characteristic covering up to high frequency range●Designed for automatic mounting and reflow soldering●Embossed taping specification●The best choice of Bluetooth wireless communication sets, DSN, PDA andmobile phone2.ELECTRICAL SPECIFICATIONS/产品技术指标Output Frequency Range/12.000000MHz中心频率Mode/振动模式AT/FundamentalFrequency Tolerance/频率稳定度±30 ppm max (at 25°C) Load Capacitance(C L)/ 负载电容18.0 PFFrequency Stability Over Operating±30ppm max Temperature Characteristics温度频率稳定度Operating Temperature Range/-40 °C to +85 °C 工作温度Storage Temperature Range/-40 °C to +125 °C 储存温度Shunt Capacitance (C0)/静电容 3.0 PF MaxDriver Level (Typical) /激励功率100µWEquivalent Series Resistance(ESR)/40Ω Max等效电阻Aging @25°C 1st year (Max) /±3ppm/year 年老化3.DIMENSION /产品规格尺寸(Units: mm)4.MARKING/丝印5.REFLOW CONDITION / 回流焊6.RELIABILITY TEST SPECIFICATION /可靠性试验序号 试验项目 试验条件标准要求1跌落从55cm 位置高度,自由跌落在木板上,连续3次试验前后,频率变化不超过±5ppm ，电阻变化不超过±15%2振动振动频率：10~55Hz 全振幅：1.5mm时间：每个方位三面(X 、Y 、Z ）各振动2小时试验前后,频率变化不超过±5ppm,电阻变化不超过±15%3冷热冲击晶体放入试验箱中，高低温循环25次低温为-40±3℃保持30分钟,高温85±2℃保持保持30分钟，高、低温每3分钟变换一次试验前后,频率变化不超过±5ppm,电阻变化不超过±15%4 气密性氦气气压标准：5±0.5Kg/cm2，氦气加压时间：120 分钟漏率标准：≤1×10-9Pa.m3/s 5 耐焊接热波峰温度：260ºC±10ºC 时间：15±5 秒试验前后,频率变化不超过±5ppm,电阻变化不超过±15%6沾锡试验温度：260ºC±10ºC 浸泡时间：3±1 秒引脚沾锡后覆盖面积达90%以上7 高温高湿温度：60ºC±2ºC 湿度：90%~95%保持时间：240 个小时 1.试验前后,频率变化不超过±5ppm,电阻变化不超过±15%2.制品表面不可生锈8 高温试验高温温度：85ºC±2ºC时间：240 个小时 试验前后,频率变化不超过±5ppm,电阻变化不超过±15%9 低温试验高温温度：-40ºC±2ºC时间：240 个小时试验前后,频率变化不超过±5ppm,电阻变化不超过±15%10 寿命测试電壓 5V 温度：25℃ 时间：1000小时试验前后,频率变化不超过±5ppm,电阻15%备注：。

晶振简介

晶振简介

石英晶体振荡器的发展趋势
一、小型化、薄片化和片式化。 二、高精度与高稳定度。 三、低噪声、高频化。 四、低功耗、快速启动，低电压工作
加高品牌简介
大真空集團. .
加高電子關係企業
加高電子 股份有限公司 (總公司)
加高電子(泰國) 有限公司 (泰國工廠)
加高電子(深圳) 有限公司 (大陸工廠-深圳)
晶振简介
晶振的作用
石英晶体振荡器是高精度和高稳定度 的振荡器，被广泛应用于彩电、计算机、 遥控器等各类振荡电路中，以及通信系 统中用于频率发生器、为数据处理设备 产生时钟信号和为特定系统提供基准信 号。
石英晶体振荡原理
壓電效應
Y
西元1880年法國物理學家發現在水 晶片上施以機械應力時,會產生電荷的 偏移,即為壓電效應. , .
振荡器（OSCILLATOR） 振荡器（OSCILLATOR）应用注意事项
一：规格选择 1、类别：SPXO、VC XO、TCXO 2、输出标称频率（MHZ） 3、输入额定电压（V ） 4、频率稳定性/允许偏差（PPM） 5、输出负载电容（PF） 二：外观和包装： 1、贴片（尺寸）还是插件（系列） 2、引脚数 3、贴片的封装（SEAM或GLASS） 4、散装（插件脚长）还是TAPING 5、其它特别要求
X
逆壓電效應
相對在水晶片上印加電場會造成水 晶片的變形即產生逆壓電效應,利用這 種特性產生機械振盪,變換成電氣信號.
伸縮應力
Mode of Vibration
Orientation Angle
AT-Cut除厚度剪波振盪外,尚存在其它 振盪模式.
*厚度剪波振盪型態(Thickness Shear Mode) *厚度扭曲振盪型態(Thickness Twist Mode)

晶体、晶振可靠性应用规范

晶体、晶振可靠性应用规范
5、对负载电容有贡献的电容，要求选用高稳定、零温度系数、低老化的NPO材料电容，电容要远离发热元器件，晶体的输出频率由负载电容确定，负载电容的稳定性直接关系到晶体频率的稳定性，因此要求负载电容非常稳定。
6、对于没有特殊要求的电路应用中，低于（包括）27MHz晶振谐振器要求，选用AT切基频晶体，高于27MHz晶体谐振器选用AT切泛音晶体，对于泛音晶体的振荡电路需加谐波抑制电路
存储温度
晶体的存储温度，晶体是温度敏感器件，限制存储温度有助于保证晶体的可靠性
Load capacitance
负载电容，CL
负载电容除了CL1、CL2之外，还包括单板的杂散电容
EqurvalentSenesResistance
等效串联电阻
等效串联电阻是R1或者R10
Drive Level
驱动电平
晶体正常工作需要的激励功率
压控晶振：输出频率随着外加控制电压而改变的晶体振荡器。这种改变通常是将控制电压加到作为石英谐振器负载电容的变容二极管来实现的，频率可以根据压控电压在一定范围内调节，多用于锁相环电路
恒温晶振：将石英谐振器至于恒温器内来改善频率特性的晶体振荡器。通常有单层恒温和双层恒温两种形式。恒温晶振频率变化受温度影响小。其频率准确度高，多用于时钟要求高的系统电路中，如三级时钟板。
反馈网络：将通过选频网络的频率信号反馈到放大器输入端，形成一个闭环的正反馈网络
输出网络：被放大的稳定频率信号，通过输出网络的整形和驱动，输出到其他器件。
1.2.2.
按照晶振的应用方式，分为普通晶振、压控晶振、恒温晶振、温补晶振
缩略语
英文全名
中文解释
XO
Crystal Oscillator
普通晶振
VCXO

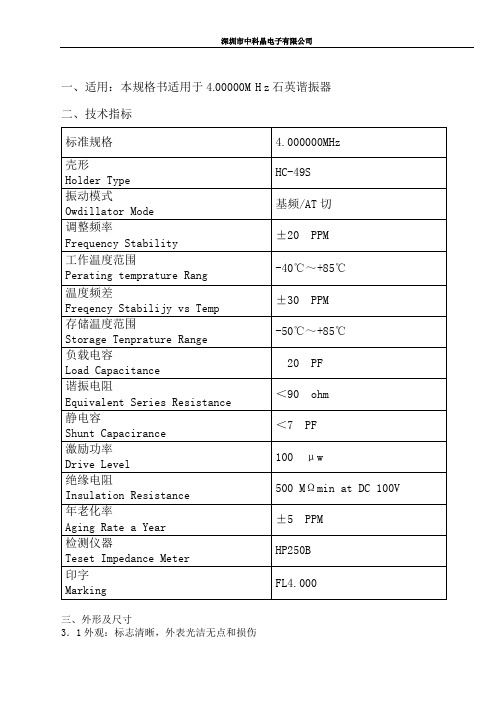

ZKJ晶振49S 4.000M工业级规格书

ZKJ晶振49S 4.000M工业级规格书

C1
C0
L1
符号 R1
图一：石英晶体元件等效电路 + 频率(f)
电抗(Ω)
(a) 0
fL
深圳市中科晶电子有限公司
fr
β
β
-
+
频率(f)
电抗(Ω)
CL
(b) 0
fL
fr
+
电抗(Ω)
(c) 0
CL
-
fr fL
频率(f) (a)
图二： 石英晶体元件的谐振频率、反谐振频率和负载谐振频率
β
5．10、寄生响应 Unwanred response 晶体元件的一种与要求的工作频率不同的谐振状态。
H
4.88±0.2
Dimensions
φ0.43±0.03
H 2.0 2.5
3.8
4.0
√
Unit:mmns
图三：
深圳市中科晶电子有限公司
6．NOTICE （注意）
6．1 Do not use this product with bend. The component may be damaged if excess mechanical stress is applied to it mounted on the printed circuit board. （部件不能折弯使用，在线路板安装时使用过大的力，部件可能损坏）
5．11、老化（长期参数变化）ageing（long-term parameter vnriating） 石英晶振元件谐振频率和谐振电阻随时间变化的关系。 注：为些参数变化是长时间的，通常用某一段时间间隔相对变化来表示
深圳市中科晶电子有限公司
11.35max 10.5max

AT-49晶振

AT-49晶振

AT-49晶振一，晶振的工作原理；晶振分为有源晶振和无源晶振。

它用一种能把电能和机械能相互转换的晶体利用压电和逆压电效应在共振的状态下工作，以提供稳定，精确的单频振荡。

晶振的主要作用是向电子元器件提供一个基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定。

晶振的作用就是提供一个频率，因此，晶振的稳定性是非常重要的。

二，AT-49晶振的制造商及应用；AT-49晶振就是一种高稳定性的晶振，10MHZ,12MHZ的标频使它在智能电表，汽车电子行业，电源管理，消费电子，金融微电子，医疗电子设备，通信终端和网络设备，工业控制系统等行业得以广泛被应用。

正是AT-49晶振晶振稳定性好，体积小，有优良的耐热性，耐冲击性，耐环境性才在电子行业有着很高的地位。

目前这些高精度晶振主要由欧美日等晶振制造商提供，主要因为目前掌握这些核心技术的只有国外的几个厂商，日本的几家晶振制造厂商就是这类，比如说日本KDS大真空。

三，KDS大真空株式会社；KDS即是日本大真空株式会社（DASHINKU CORP），成立于1951年，至今已有50多年的历史。

是全球领先的三大晶振制造商之一。

其制造工场主要分布在日本本土、中国大陆、中国台湾、泰国、印度尼西亚等十个制造中心。

其中天津工场是全球晶振行业最大的单体制造工厂。

也是全球最大的TF型（主要是32.768KHz）晶振制造工厂。

KDS还拥有遍布全球的销售网络，另外在大陆地区有极少数的代理商。

上海唐辉电子有限公司是其较早的代理，该司在上海、深圳、苏州和香港以及美国等地设有办事机构，能快速准确的为客户提供高品质的KDS产品以及优质的服务，在行业内有一定的知名度。

四，AT-49晶振10MHZ的规格参数；1. Frequency: 10.000000 MHz2. Holder type : QUARTZ CRYSTAL AT-49+/-30 ppm at 25 deg.C +/- 3 deg.C4. Equivalent resistance: 40 ohms Max. / SERIES5. Storage temperature range: -40 deg.C To +85 deg.C6. Operable temperature range: -10 deg.C To +60 deg.C7. Temperature drift: +/-50 ppm -10 deg.C To +60 deg.C8. Loading capacitance (CL) : 20.0 pF +/- 0.2 pF9. Drive level: 50 uW +/- 10 uW10. Shunt Capacitance: 7.0 pF MAX11. Insulation resistance : More than 500M ohms at DC 100V12. Mode of oscillation: Fundamental13. Circuit: Measured in S&A 250B,HP/E5100A14. Shocking : (Vibration)Dropping from 50 cm height 3 times on firm wood . (Frequency less than +/-5 ppm Resistance lessthan +/- 15 ﹪or 2 ohms max.)15. Aging: Less than +/-5 ppm / Year16. Holder: Metal base & cap五，AT-49晶振10MHZ的封装印字及尺寸；。

常用无源晶振封装尺寸及实物图.562

常用无源晶振封装尺寸及实物图A、直插封装（Through-Hole） (3)1、HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6 (4)4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6 (4)5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5 (5)6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0 (5)7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0 (6)B、贴片封装（SMD） (7)1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4 (7)2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5 (8)3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5 (8)4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0 (9)5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0 (9)6、SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0 (10)7、MM-39SL 3.579 - 70 MHz 12.5 x 4.6 x 3.7 (11)8、CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0 (11)9、CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8 (12)10、CPX-84 10 - 80 MHz 8.0 x 4.5 x 1.6 (13)11、CPX-02 8 - 100 MHz 8.0 x 4.5 x 1.8 (13)12、CPX-75GN 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (14)13、CPX-75GN2 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (15)14、CPX-75GT 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (15)15、CPX-75GT2 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (16)16、CPX-49S 8 - 150 MHz 7.5 x 5.0 x 1.5 (17)17、CPX-63GA 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)18、CPX-63GB 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)19、CPX-49SM 8 - 150 MHz 6.0 x 3.5 x 1.2 (19)20、CPX-49SP 8 - 45 MHz 5.0 x 3.2 x 0.8 (20)21、CPX-53GA 8 - 50 MHz 5.0 x 3.2 x 0.8 (21)22、CPX-53GB 8 - 50 MHz 5.0 x 3.2 x 1.2 (22)23、CPX-42 12 - 40 MHz 4.0 x 2.5 x 0.8 (23)24、CPX-32 13 - 54 MHz 3.2 x 2.5 x 0.7 (24)25、CPX-22 16 - 40 MHz 2.5 x 2.0 x 0.45 (25)C、时钟晶振（CLOCkCrystals (kHz-Crystals)） (26)1、TC-38 32.768 kHz Ø 3.0 x 8.2 (26)2、TC-26 32.768 kHz Ø 2.1 x 6.2 (26)3、TC-26 Funkuhrquarz 77.5 kHz Ø 2.1 x 6.2 (26)4、TC-15 32.768 kHz Ø 1.5 x 5.1 (27)5、MM-25S 30 - 150 kHz 8.0 x 3.8 x 2.5 (27)6、MM-20SS 32.768 kHz 8.0 x 3.8 x 2.5 (27)7、MM-11B 32.768 kHz 6.9 x 1.4 x 1.3 (28)8、TSM-250 77.5 - 120 kHz Ø 2.0 x 6.1/9.1 (28)9、TSM-26B 32.768 kHz Ø 2.0 x 6.1/9.1 (29)10、TSM-26BJ 32.768 kHz 2.95 x 2.3 x 6.5/9.0 (29)11、SM-14J 32.768 kHz 5.05/6.88 x 1.57 x 1.65 (30)12、CMJ-206 32.768 kHz 6.0/8.3 x 2.5 x 2.1 (31)13、CMJ-145 32.768 kHz 3.7/6.9 x 1.8 x 1.65 (31)14、CM-519 32.768 kHz 4.9 x 1.8 x 1.0 (31)15、CM-415 32.768 kHz 4.1 x 1.5 x 0.9 (32)16、CM-315 32.768 kHz 3.2 x 1.5 x 0.9 (32)17、CT-3215 32.768 kHz 3.2 x 1.5 x 0.75 (33)A、直插封装（Through-Hole）1、HC-51/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.72、HC-33/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.73、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.64、HC-49/U-S 3.2 - 70 M Hz 11.2 x 4.7 x 3.65、CSA-310 3.5 - 4 M Hz Ø 3.2 x 10.56、CSA-309 4 - 70 M Hz Ø 3.2 x 9.07、UM-1 1 - 200 M Hz 7.0 x 2.2 x 8.08、UM-5 10 - 200 M Hz 7.0 x 2.2 x 6.0B、贴片封装（SMD）1、HC-49/MJ 1 - 150 M Hz 13.8/17.1 x 11.5 x 5.42、UM-1/MJ 1 - 200 M Hz 7.9 x 3.5 x 8.2/12.53、UM-5/MJ 10 - 200 M Hz 7.9 x 3.5 x 6.2/10.54、SM-49 3.2 - 66 M Hz 12.9 x 4.7 x 4.05、SM-49-4 3.5 - 66 M Hz 13.0 x 4.7 x 5.06、SM-49-F 3.5 - 60 M Hz 12.5 x 5.85 x 3.07、MM-39SL 3.579 - 70 M Hz 12.5 x 4.6 x 3.78、CPX-25 3.5 - 30 M Hz 11.6 x 5.5 x 2.09、CPX-20 3.5 - 60 M Hz 11.0 x 5.0 x 3.810、CPX-84 10 - 80 M Hz 8.0 x 4.5 x 1.611、CPX-02 8 - 100 M Hz 8.0 x 4.5 x 1.812、CPX-75GN 9.8 - 100 M Hz 7.0 x 5.0 x 1.613、CPX-75GN2 9.8 - 100 M Hz 7.0 x 5.0 x 1.614、CPX-75GT 12.8 - 100 M Hz 7.0 x 5.0 x 1.115、CPX-75GT2 12.8 - 100 M Hz 7.0 x 5.0 x 1.116、CPX-49S 8 - 150 M Hz 7.5 x 5.0 x 1.517、CPX-63GA 10 - 100 M Hz 6.0 x 3.5 x 1.118、CPX-63GB 10 - 100 M Hz 6.0 x 3.5 x 1.119、CPX-49SM 8 - 150 M Hz 6.0 x 3.5 x 1.220、CPX-49SP 8 - 45 M Hz 5.0 x 3.2 x 0.821、CPX-53GA 8 - 50 M Hz 5.0 x 3.2 x 0.822、CPX-53GB 8 - 50 M Hz 5.0 x 3.2 x 1.223、CPX-42 12 - 40 M Hz 4.0 x 2.5 x 0.824、CPX-32 13 - 54 M Hz 3.2 x 2.5 x 0.725、CPX-22 16 - 40 M Hz 2.5 x 2.0 x 0.45C、时钟晶振（C LOC k Crystal s (k Hz-Crystals)）1、TC-38 32.768 k Hz Ø 3.0 x 8.22、TC-26 32.768 k Hz Ø 2.1 x 6.23、TC-26 Funkuhrquarz 77.5 k Hz Ø 2.1 x 6.24、TC-15 32.768 k Hz Ø 1.5 x 5.15、MM-25S 30 - 150 k Hz 8.0 x 3.8 x 2.56、MM-20SS 32.768 k Hz 8.0 x 3.8 x 2.57、MM-11B 32.768 k Hz 6.9 x 1.4 x 1.38、TSM-250 77.5 - 120 k Hz Ø 2.0 x 6.1/9.19、TSM-26B 32.768 k Hz Ø 2.0 x 6.1/9.110、TSM-26BJ 32.768 k Hz 2.95 x 2.3 x 6.5/9.011、SM-14J 32.768 k Hz 5.05/6.88 x 1.57 x 1.6512、CMJ-206 32.768 k Hz 6.0/8.3 x 2.5 x 2.113、CMJ-145 32.768 k Hz 3.7/6.9 x 1.8 x 1.6514、CM-519 32.768 k Hz 4.9 x 1.8 x 1.015、CM-415 32.768 k Hz 4.1 x 1.5 x 0.916、CM-315 32.768 k Hz 3.2 x 1.5 x 0.917、CT-3215 32.768 k Hz 3.2 x 1.5 x 0.75。

晶振的型号


陶瓷系列： ZTA、ZTT、ZTB CRB455 10.7M。
单片机中常用晶振型号
一般分为贴片和直插两种，直插 TO49 封装居多，多是 6 兆赫兹，8
兆赫兹，11.0592 兆赫兹，18.432 兆赫兹，20 兆赫兹。另外还有 32.768 千赫 兹的用于 RTC。贴片晶振的体积与型号主要有 5070，6035，5032，4025，3225，2520，1510 这七种；其中 6035，4025 这 两种体积不常用。 爱普生晶振常用型号 爱普生贴片晶振 32.768K 系列频率范围晶体单元的产品多以 FC、MC 开头，而圆柱晶振则以 C 开头。KHZ 贴片晶振常用的几种规格大概有以下八 种：1.6*1.0mm；2.0*1.2mm；3.2*1.5mm；4.2*1.5mm（爱普生已淘汰此规格 产品）；5.0*2.0mm；7.0*1.5mm；8.0*3.8mm；10.41*4.06mm（体积较大）。 注明：晶振长宽高体积均可加减 0.2mm。 爱普生晶振 MHZ 频率范围晶体单元产品均已 FA、MA 开头。且常 用的规格有： 1.6*1.2mm；2.0*1.6mm；2.5*2.0mm；3.2*2.5mm；8.0*3.8mm；11.7*4.8mm
（体积较大，用户较少）；13.46*5.08mm（体积较大，用户较少）。 爱普生晶振表面声波（SAW）谐振器产品型号以 NS、FS 开头，广 泛应用于汽车无鈅门锁上的产品线。用在例如无鈅门锁的参考时钟、近场通 信等专用低功耗无线通信上的产品线。常用的封装有以下三种： 2.5*2.0mm；3.8*3.8mm，4.8*5.2mm。
晶振的型号
常用晶振型号
石英振荡器系列：全尺寸、半尺寸钟振、（5*7
6*3.5、
5*3.2、4*2.5）

晶振型号大全

有源晶振引脚有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接法也不同,下面介绍一下有源晶振引脚识别：有点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。

有源晶振是由石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。

当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。

图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。

在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。

该振荡器供电电压为5V，输出波形为方波。

有源晶振与无源晶振晶振分为无源晶振和有源晶振两种类型。

无源晶振与有源晶振的英文名称不同，无源晶振为crystal(晶体)，有2个引脚，体积小，需借助于时钟电路才能产生振荡信号；有源晶振叫做oscillator(振荡器)。

有4只引脚，体积较大。

方形有源晶振引脚分布：1、正方的，使用DIP-8封装，打点的是1脚。

1-NC；4-GND；5-Output；8-VCC2、长方的，使用DIP-14封装，打点的是1脚。

1-NC；7-GND；8-Output；14-VCC说明：1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。

晶振基础知识

晶振的主要参数有标称频率，负载电容、频率精度、频率稳定度等。不同的晶振标称频率不同，标称频率大都标明在晶振外壳上。如常用普通晶振标称频率有：48kHz、500 kHz、503.5 kHz、1MHz～40.50 MHz等，对于特殊要求的晶振频率可达到1000 MHz以上，也有的没有标称频率，如CRB、ZTB、Ja等系列。负载电容是指晶振的两条引线连接IC块内部及外部所有有效电容之和，可看作晶振片在电路中串接电容。负载频率不同决定振荡器的振荡频率不同。标称频率相同的晶振，负载电容不一定相同。因为石英晶体振荡器有两个谐振频率，一个是串联揩振晶振的低负载电容晶振：另一个为并联揩振晶振的高负载电容晶振。所以，标称频率相同的晶振互换时还必须要求负载电容一至，不能冒然互换，否则会造成电器工作不正常。频率精度和频率稳定度：由于普通晶振的性能基本都能达到一般电器的要求，对于高档设备还需要有一定的频率精度和频率稳定度。频率精度从10^(-4)量级到10^(-10)量级不等。稳定度从±1到±100ppm不等。这要根据具体的设备需要而选择合适的晶振，如通信网络，无线数据传输等系统就需要更高要求的石英晶体振荡器。因此，晶振的参数决定了晶振的品质和性能。在实际应用中要根据具体要求选择适当的晶振，因不同性能的晶振其价格不同，要求越高价格也越贵，一般选择只要满足要求即可。 晶振不振荡时，可以看成是一平板电容器C0，他和晶体的几何尺寸和电极面积有关，值在几PF到几十PF之间。晶振的机械振动的惯性使用电感L来等效，一般为10－3－102H之间，晶片的弹性以电容C1来等效，L、C的具体数值与切割方式，晶片和电极的尺寸，形状等有关。 标称频率（FL），负载电容（CL）、频率精度、频率稳定度等 晶体的品质、切割取向、晶体振子的结构及电路形式等，共同决定振荡器的性能 Fs：晶体本身固有的频率，和晶体的切割方式、晶体厚度、晶体电极的等效厚度 F＝2560/t(BT) F=1670/t(AT) 标称频率相同的晶振互换时还必须要求负载电容一至，不能冒然互换，否则会造成电器工作不正常
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A T49晶振
AT-49晶振
一，晶振的工作原理；
晶振分为有源晶振和无源晶振。

它用一种能把电能和机械能相互转换的晶体利用压电和逆压电效应在共振的状态下工作，以提供稳定，精确的单频振荡。

晶振的主要作用是向电子元器件提供一个基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定。

晶振的作用就是提供一个频率，因此，晶振的稳定性是非常重要的。

二，AT-49晶振的制造商及应用；
AT-49晶振就是一种高稳定性的晶振，10MHZ,12MHZ的标频使它在智能电表，汽车电子行业，电源管理，消费电子，金融微电子，医疗电子设备，通信终端和网络设备，工业控制系统等行业得以广泛被应用。

正是AT-49晶振晶振稳定性好，体积小，有优良的耐热性，耐冲击性，耐环境性才在电子行业有着很高的地位。

目前这些高精度晶振主要由欧美日等晶振制造商提供，主要因为目前掌握这些核心技术的只有国外的几个厂商，日本的几家晶振制造厂商就是这类，比如说日本KDS大真空。

三，KDS大真空株式会社；
KDS即是日本大真空株式会社（DASHINKU CORP），成立于1951年，至今已有50多年的历史。

是全球领先的三大晶振制造商之一。

其制造工场主要分布在日本本土、中国大陆、中国台湾、泰国、印度尼西亚等十个制造中心。

其中天津工场是全球晶振行业最大的单体制造工厂。

也是全球最大的TF型（主要是32.768KHz）晶振制造工厂。

KDS还拥有遍布全球的销售网络，另外在大陆地区有极少数的代理商。

上海唐辉电子有限公司是其较早的代理，该司在上海、深
圳、苏州和香港以及美国等地设有办事机构，能快速准确的为客户提供高品质的KDS产品以及优质的服务，在行业内有一定的知名度。

四，AT-49晶振10MHZ的规格参数；
1. Frequency: 10.000000 MHz
2. Holder type : QUARTZ CRYSTAL AT-49
+/-30 ppm at 25 deg.C +/- 3 deg.C
4. Equivalent resistance: 40 ohms Max. / SERIES
5. Storage temperature range: -40 deg.C To +85 deg.C
6. Operable temperature range: -10 deg.C To +60 deg.C
7. Temperature drift: +/-50 ppm -10 deg.C To +60 deg.C
8. Loading capacitance (CL) : 20.0 pF +/- 0.2 pF
9. Drive level: 50 uW +/- 10 uW
10. Shunt Capacitance: 7.0 pF MAX
11. Insulation resistance : More than 500M ohms at DC 100V
12. Mode of oscillation: Fundamental
13. Circuit: Measured in S&A 250B,HP/E5100A
14. Shocking : (Vibration)
Dropping from 50 cm height 3 times on firm wood . (Frequency less than +/-5 ppm Resistance less
than +/- 15 ﹪or 2 ohms max.)
15. Aging: Less than +/-5 ppm / Year
16. Holder: Metal base & cap
五，AT-49晶振10MHZ的封装印字及尺寸；。
