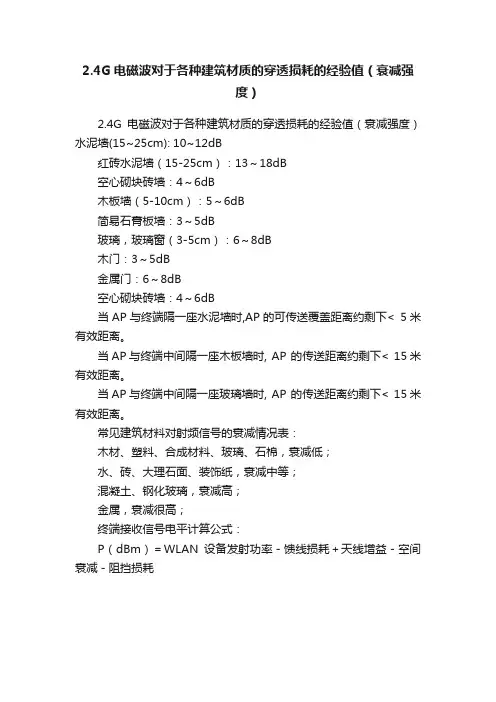

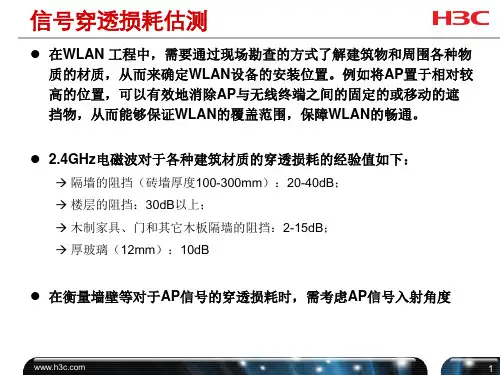

2.4G电磁波对于各种建筑材质的穿透损耗的经验值(衰减强度)

2.4G电磁波对于各种建筑材质的穿透损耗的经验值（衰减强
度）
2.4G电磁波对于各种建筑材质的穿透损耗的经验值（衰减强度）水泥墙(15~25cm): 10~12dB
红砖水泥墙（15-25cm）：13～18dB
空心砌块砖墙：4～6dB
木板墙（5-10cm）：5～6dB
简易石膏板墙：3～5dB
玻璃，玻璃窗（3-5cm）：6～8dB
木门：3～5dB
金属门：6～8dB
空心砌块砖墙：4～6dB
当AP与终端隔一座水泥墙时,AP的可传送覆盖距离约剩下< 5米有效距离。

当AP与终端中间隔一座木板墙时, AP 的传送距离约剩下< 15米有效距离。

当AP与终端中间隔一座玻璃墙时, AP 的传送距离约剩下< 15米有效距离。

常见建筑材料对射频信号的衰减情况表：
木材、塑料、合成材料、玻璃、石棉，衰减低；
水、砖、大理石面、装饰纸，衰减中等；
混凝土、钢化玻璃，衰减高；
金属，衰减很高；
终端接收信号电平计算公式：
P（dBm）＝WLAN设备发射功率－馈线损耗＋天线增益－空间衰减－阻挡损耗。

关于无线信号传输距离和衰减问题什么是无线CPE?CPE的英文全称为：Customer Premise Equipment！无线CPE就是一种接收wifi信号的无线终端接入设备，可取代无线网卡、无线AP和无线网桥！可以接收无线路由器，无线AP和无线打印服务器的无线信号！是一款新型的无线终端接入设备！大量应用于医院，单位，工厂，小区等无线网络接入，节省铺设有线网络的费用！搭配14DBI的原装平板定向天线！按照理想的状况来说户外直线传输距离达到2000米是没问题的！理想的情况所指的是无干扰无障碍的情况下，而在我们生活的城市这种情况基本上是不可能存在的，在一般的生活小区，医院和单位的较为稳定接收距离是500米左右！如果接收的距离内有墙体阻隔，按照每堵墙衰减3DBI来算(具体衰减值跟墙的参数有很大区别)此款无线USB CPE还搭配3米的USB延长线，如果要接受户外的无线信号，CPE天线最好是外置于户外，这样搭配的3米USB延长线是不可缺少的了！"穿墙能力"与设备使用的频段有直接的关系。

微波的最大特点就是近乎直线传播，绕射能力非常弱，因此身处在障碍物后面的无线接收设备会被障碍物给阻挡。

所以对于直线传播的无线微波信号来说，只能是"穿透"障碍物以到达障碍物后面的无线设备了。

"穿透"了障碍物的无线信号将逐渐变成较弱的信号，至于这个信号还有多强，这就是穿透能力或直接说是"穿墙能力"了。

对于用户来说，都希望无线信号能至少穿透屋内的墙壁和地板。

墙壁的材质有多种，有木质墙、玻璃墙、砖墙、混凝土墙等；地板一般是钢筋混凝土。

每穿透一道隔离墙，无线的接受信号或多或少都有衰减，上面的建筑结构依次从低到高的衰减。

一旦选用了发射功率过低、接收灵敏度不够、天线增益不够的无线设备，无线信号会衰减得很利害，传输速率急速下降，甚至会容易出现无线的盲点。

无线设备的发射功率、接收灵敏度(这是双向的)、天线增益、有效传输距离都直接与隔断穿透能力和连接是否稳定以及最终实际传输速率有关，是能否实现稳定速度无缝连接十分关键的指标。

无线网络规划和设计随着WLAN技术的成熟和终端的普及，WLAN网络承载的业务和使用逐渐丰富，为越来越多的终端用户所喜爱，各大运营商和企业也不断加大对WLAN网络建设的投入，在各热点楼宇（写字楼、酒店、机场等）规划部署WLAN网络，以满足终端用户不断上涨的业务需求。

本文将对无线网络的规划设计原则加以总结和分析，可作为无线网络部署的指导意见。

无线网络规划和设计当前WLAN网络采用的主流协议为802.11a/g/n，在设计无线网络部署方案时，首先应对这些协议有所了解，特别是和网络部署相关的信道、频率等信息，最终根据协议规定的相关原则来指导网络的规划和设计。

本文主要以802..11g协议为例阐述无线网络的规划和设计。

1、802.11g协议频谱如图1所示，IEEE 802.11g协议的频谱范围是2.4~2.4835GHz。

802.11协议在2.4GHz 频段定义了14个信道，每个频道的频宽为22MHz。

两个信道中心频率之间为5MHz。

信道1 的中心频率为2.412GHz，信道2 的中心频率为2.417GHz，依此类推至位于2.472GHz 的信道13 。

信道14 是特别针对日本所定义的，其中心频率和信道13 的中心频率相差12 MHz。

图1 802.11g协议频谱划分图从图1可以看到，信道1在频谱上和信道2、3、4、5都有交叠的地方，这就意味着：如果有两个无线设备同时工作，且它们工作的信道分别为1和3，则它们发送出来的信号会互相干扰。

为了最大程度的利用频段资源，可使用1、6、11；2、7、12；3、8，13；4、9、14这四组互相不干扰的信道来进行无线覆盖。

下面的表1列出了802.11g在各国家授权使用的频段。

在北美地区（美国、加拿大）开放1-11信道，在欧洲开放1-13信道。

中国和欧洲一样，同样开放1-13信道。

表1 802.11g协议的授权使用频段由于只有部分国家开放了12~14信道频段，所以一般情况下，使用1、6、11这一组互相不干扰的信道来进行无线覆盖。

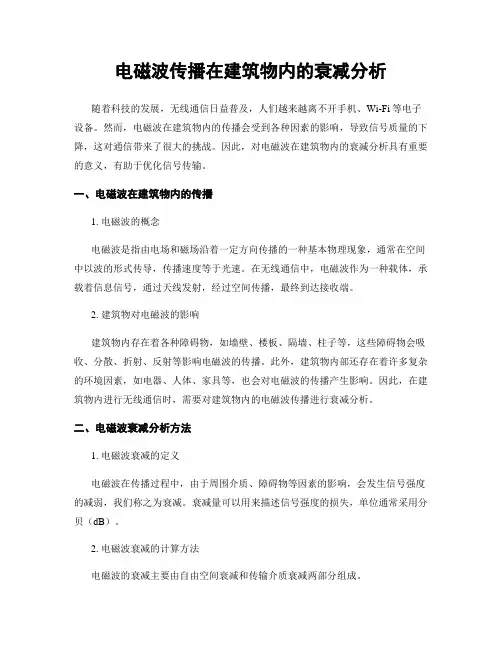

电磁波传播在建筑物内的衰减分析随着科技的发展，无线通信日益普及，人们越来越离不开手机、Wi-Fi等电子设备。

然而，电磁波在建筑物内的传播会受到各种因素的影响，导致信号质量的下降，这对通信带来了很大的挑战。

因此，对电磁波在建筑物内的衰减分析具有重要的意义，有助于优化信号传输。

一、电磁波在建筑物内的传播1. 电磁波的概念电磁波是指由电场和磁场沿着一定方向传播的一种基本物理现象，通常在空间中以波的形式传导，传播速度等于光速。

在无线通信中，电磁波作为一种载体，承载着信息信号，通过天线发射，经过空间传播，最终到达接收端。

2. 建筑物对电磁波的影响建筑物内存在着各种障碍物，如墙壁、楼板、隔墙、柱子等，这些障碍物会吸收、分散、折射、反射等影响电磁波的传播。

此外，建筑物内部还存在着许多复杂的环境因素，如电器、人体、家具等，也会对电磁波的传播产生影响。

因此，在建筑物内进行无线通信时，需要对建筑物内的电磁波传播进行衰减分析。

二、电磁波衰减分析方法1. 电磁波衰减的定义电磁波在传播过程中，由于周围介质、障碍物等因素的影响，会发生信号强度的减弱，我们称之为衰减。

衰减量可以用来描述信号强度的损失，单位通常采用分贝（dB）。

2. 电磁波衰减的计算方法电磁波的衰减主要由自由空间衰减和传输介质衰减两部分组成。

自由空间衰减是指在没有任何障碍物的自由空间中，电磁波的衰减，主要由于传播距离的增加而导致信号强度逐渐减弱。

计算公式为：A = 20 * log (d /d0 )其中，A为自由空间衰减量（dB），d为传播距离（m），d0为参考距离（通常取1m）。

传输介质衰减是指电磁波在传播过程中，由于介质的吸收、散射、折射、反射等因素，造成信号强度的减弱。

根据电磁波在不同介质中的传播特性，我们可以估算出室内传输介质衰减的参考值。

通常，建筑物内的传输介质衰减量可通过二次拟合方法计算得到。

三、电磁波在建筑物内的衰减特性1. 建筑物内电磁波衰减的规律在建筑物内，电磁波的衰减严重依赖于其频率和传播距离。

通信网络大PK：LTE与WiFi技术的对比1 LTE及WiFi网络技术特点分析LTE作为下一代网络首选的移动通信制式，拥有一些特有的技术，与WiFi网络技术相比，最具有优势的是通过ICIC（小区间干扰协调）技术能够实现同频组网。

ICIC主要是通过管理无线资源使得小区间干扰得到控制，是一种考虑多个小区中资源使用和负载等情况而进行的多小区无线资源管理。

具体而言，ICIC以小区间协调的方式对各个小区中无线资源的使用进行限制，包括限制时频资源的使用，或在一定的时频资源上限制其发射功率。

LTE Rel-8版本首先支持ICIC机制，基站间可以通过X2接口交换RNTP（相关窄带传输功率）、HII（高干扰指示）及OI（过载指示）三种信号，实现载波内频域数据信道小区间干扰协调。

最初的Rel-8版本主要关注宏基站异构组网的应用场景，Rel-10版本提出了eICIC（增强型小区间干扰协调机制），支持强干扰场景（如宏站与微站、宏站与家庭基站等）异构组网的情况。

目前正处于研究阶段的Rel-l1版本则提出了FeICIC（Further- eICIC）工作项，以解决eICIC中遗留的问题及进一步研究其他小区间干扰协调技术方案。

Rel-10版本中提出的eICIC大致可以分为时域干扰协调、频域干扰协调、功率控制三类。

1）功率控制方案当服务小区与相邻小区使用相同的频率资源时，该方案会适当降低服务小区或相邻小区的发射功率，以提高被干扰宏基站用户性能。

与传统闭环功率控制方案相比，功率控制是从抑制小区间干扰、优化系统整体小区边缘性能的角度出发，直到达到一个期望的SNR（信噪比）值。

功率控制方案作为一种重要的ICIC方案在异构网络中得到了广泛应用，如宏与Pico（微微蜂窝）、宏与家庭基站等异构场景。

该方案可以得到系统的后向兼容，且同时适用于FDD （频分双工）、TDD（时分双工）双工模式。

但是，功率控制方案的实现必须基于用户的测量和上报，在设计上需要考虑基站间的交互信息设计和传递。

2.4G天线信号传输损耗损耗是指在传输过程中因传输介质等因素引起的能力损失。

无线信道空间传输损耗超高频和微波波段信号的空间传播，会对信号带来多种传输损伤、很大衰减和多径衰落。

1.直线传播损伤●衰减和失真;●自由空间损耗;●噪声;●大气吸收;●多径和折射。

2.衰减因素双绞线、电缆到光纤、波导等传输媒体，都是导向媒体，而在自由空间长距离的电磁波传播，属于非导向媒体传输;因此衰减是较为复杂的距离函数，并在地球周围受到充满大气层的影响。

传播衰减主要影响因素是:传播频段f，传播距离L，电磁波速率C（近于光速）。

自由空间传播损耗1. 微波段信号远程传播如卫星到地面约36000km。

信号波束随传播距离而发散。

上行链路的发射信号功率，由大功率速调管可达上千瓦，而卫星转发器只能靠太阳能供电，由于卫星表面积受限，因此下行链路发射功率很难达到上百瓦。

因此地球站接收信号功率不过微瓦级，并且还包含了收、发天线增益几十个dB的补偿效果。

2. 空间传播损耗（dB）多径传播和多径衰落1.多径传播天线辐射的信号以三种方式传播:地波、天波和空间波（后者即称谓的直线波）;●当电磁波遇有比其波长要大的障碍物时，则发生反射;●并在该物体边界进行衍射（绕射）;●若障碍物尺寸不大于电磁波长，会发生散射，即散射成几路弱信号———多径衰落。

2.多径传播后果●多径到达的信号，由于相位不同，强弱相差很大，若无序混迭、相位抵消，就使接收信号难以检测与恢复质量良好的信息;●产生严重的码间干拢（ISI）;●特别是在较高速度的移动台天线发出的信号，运动方向、障碍物环境较快变化，多径信号中主路径不稳定等因素导致的接收信号更难处理。

3.衰落类型●慢衰落（平坦衰落—flat fading）;●快衰落（fast fading）;●选择性衰落（Selective fading）。

4.衰落信道的3种类型●高斯信道———是最简单的信道模型，同时它更符合于通信恒参传输媒体。
