电力公司计量内控高级工试题之电压互感器

1、简述电压互感器绕绕组匝数对误差的影响。

答：电压互感器绕组匝数对误差影响很大，当绕组匝数增大时，一、二次绕组的内阻近似或正比地增大，漏抗近似与绕组匝数的平方成正比地增大，因而电压互感器的负载误差显著增大。

由于绕组匝数增大时，空载电流减小，因此空载误差变化不大，综合负载误差与空载误差的变化，绕组匝数增大时，互感器的误差将增大；绕组匝数减小时，互感器的误差也将减小。

2、简述电压互感器的结构、作用。

答：电压互感器由彼此绝缘的两个（或几个）绕组及公共铁芯所构成，主要作用为：（1）将交流高电压变成标准的（100V、100/ V）可直接测量的交流低电压。

（2）使高电压回路与测量仪表及维护人员隔离。

3、什么是电压互感器接线组别？答：表示电压互感器一、二次电压间的相位关系。

4、造成电压互感器误差的主要原因有哪些？答：造成电压互感器误差的因素很多，主要有：（1）电压互感器一次侧电压的显著波动，致使磁化电流发生变化而造成误差；（2）电压互感器空载电流的增大，会使误差增大；（3）电压频率的变化；（4）互感器二次负载过重或ＣＯＳ∮太低，即二次回路的阻抗（仪表、导线的阻抗）超过规定等，均使误差增大。

5、运行中的电压互感器二次侧为什么不能短路？答：运行中的电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，正常运行时二次侧相当于开路，电流很小。

当二次短路时，阻抗接近于零，二次电流急剧增加，相应一次电流会增加很多，且铁芯严重饱和，从而造成电压互感器损坏，严重的会造成一次绝缘破坏，一次绕组短路，影响电力系统的安全运行。

6、电压互感器的基本工作原理。

答：电压互感器实际上是一个带铁芯的变压器。

它主要由一、二次绕组和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁芯中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同电压比的电压互感器。

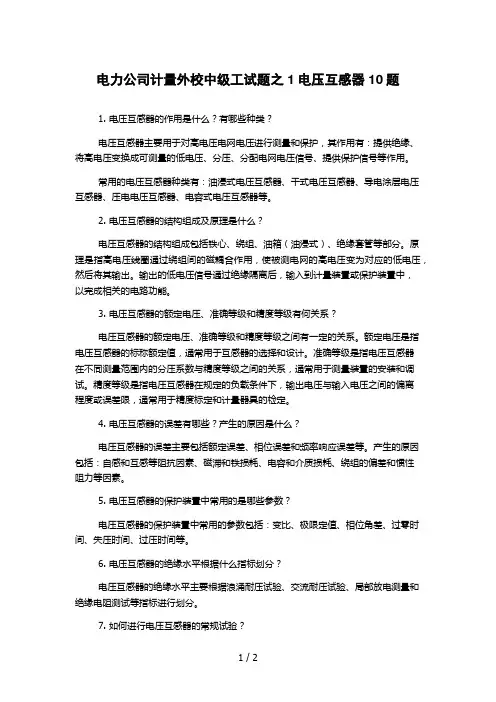

电力公司计量外校中级工试题之1电压互感器10题1. 电压互感器的作用是什么？有哪些种类？电压互感器主要用于对高电压电网电压进行测量和保护，其作用有：提供绝缘、将高电压变换成可测量的低电压、分压、分配电网电压信号、提供保护信号等作用。

常用的电压互感器种类有：油浸式电压互感器、干式电压互感器、导电涂层电压互感器、压电电压互感器、电容式电压互感器等。

2. 电压互感器的结构组成及原理是什么？电压互感器的结构组成包括铁心、绕组、油箱（油浸式）、绝缘套管等部分。

原理是指高电压线圈通过绕组间的磁耦合作用，使被测电网的高电压变为对应的低电压，然后将其输出。

输出的低电压信号通过绝缘隔离后，输入到计量装置或保护装置中，以完成相关的电路功能。

3. 电压互感器的额定电压、准确等级和精度等级有何关系？电压互感器的额定电压、准确等级和精度等级之间有一定的关系。

额定电压是指电压互感器的标称额定值，通常用于互感器的选择和设计。

准确等级是指电压互感器在不同测量范围内的分压系数与精度等级之间的关系，通常用于测量装置的安装和调试。

精度等级是指电压互感器在规定的负载条件下，输出电压与输入电压之间的偏离程度或误差限，通常用于精度标定和计量器具的检定。

4. 电压互感器的误差有哪些？产生的原因是什么？电压互感器的误差主要包括额定误差、相位误差和频率响应误差等。

产生的原因包括：自感和互感等阻抗因素、磁滞和铁损耗、电容和介质损耗、绕组的偏差和惯性阻力等因素。

5. 电压互感器的保护装置中常用的是哪些参数？电压互感器的保护装置中常用的参数包括：变比、极限定值、相位角差、过零时间、失压时间、过压时间等。

6. 电压互感器的绝缘水平根据什么指标划分？电压互感器的绝缘水平主要根据浪涌耐压试验、交流耐压试验、局部放电测量和绝缘电阻测试等指标进行划分。

7. 如何进行电压互感器的常规试验？电压互感器的常规试验包括：校核验算、外观检查、铁芯铜箔接触电阻测试、绝缘电阻测试、介质介损和介质电容测试、短路阻抗和损耗角测试等。

〖判断题〗1、计量点容量在1000KW以上或月电量在10万KWH上，为一类电能表。

答案：错误2、35kV及以上电压供电的用户，其计量用的电压互感器二次绕组的连接线可以和测量回路共用。

答案：错误3、对低压供电的用户，其负荷电流为50A及以下时，电能计量装置接线宜采用直接接入式，其负荷电流为50A以上时，宜采用经电流互感器接入式。

答案：正确4、接入中性点非有效接地高压线路的计量装置，宜采用三相四线有功、无功电能表。

答案：错误5、在用于计费和考核的电能计量装置竣工验收时，应测量电流互感器实际二次负荷和电压互感器二次回路电压降。

答案：正确6、电流互感器二次回路接用熔断器可以防止过负荷电流流过互感器烧坏计量装置。

答案：错误7、复费率电能表是用于实行峰、谷分时电价的计量装置。

答案：正确8、用来计算电能的有功部分，即视在功率的有功分量和时间乘积的计量表，称有功电能表。

答案：正确9、三只单相电能表测三相四线电路有功功率电能时，电能消耗笔于三只表的绝对值和。

答案：错误10、当三相电流不平衡时，用三相三线计量方式会造成电能计量误差。

答案：错误11、采用三只单相电能表计量有功电度，在电能表接线正确的前提下，由于负荷可能会使其中一只电能表反转。

答案：错误12、接入非中性点绝缘系统的电能计量装置应采用3只感应式无止逆单相电能表。

答案：正确〖单选题〗1、电能计量装置的接线按被测电路的不同分为( )。

A、单相和三相三线B、单相和三相四线C、单相、三相三线、三相四线D、三相三线和三相四线答案：C2、无论采用何种计量方式，均应将照明、动力( )计量。

A、串接B、并接C、分表分线D、分时答案：C3、供电企业应在用户每一个受电点内按不同电价类别分别安装( )。

A、负荷装置B、考核装置C、受电装置D、电能计量装置答案：D4、用电计量装置原则上应装在供电设备的( )。

A、装设地点B、附近C、区域内D、产权分界处答案：D5、供电企业应对新装、换表及现场校验后的用电计量装置加封，并请用户在( )上签章。

C.防止绝缘损坏
D.防止误操作
7.电压互感器的二次侧负载包括（）
A.电压表
B.保护装置
C.控制装置
D.电流表
8.电流互感器的变比误差可能受到以下哪些因素的影响？（）
A.一次侧电流的波形
B.互感器磁芯的材料
C.二次侧负载的性质
D.环境温度的变化
9.电压互感器的使用场合包括（）
A.电力系统计量
B.电力系统保护
C.接线电阻
D.接线安全性
13.电压互感器的角度误差可能受到以下哪些因素的影响？（）
A.二次侧负载的功率因数
B.一次侧电压的波形
C.互感器内部磁路的饱和
D.环境温度的变化
14.电流互感器在安装时需要注意（）
A.确保一次侧电流方向正确
B.避免与高电压设备过近
C.保持良好的通风条件
D.确保二次侧接线无误
B.测量和保护
C.控制系统运行
D.提供系统功率
18.电流互感器的二次侧负载可以是（）
A.电流表
B.保护装置
C.控制装置
D.能耗监测设备
19.电压互感器的绝缘结构包括（）
A.油浸式
B.干式
C.气体绝缘
D.充油式
20.电流互感器的运行维护工作包括（）
A.定期检查绝缘状况
B.定期校验变比误差
C.避免过载运行
C.一次电流与二次电压的比值与额定变比的偏差
D.二次电压与一次电流的比值与额定变比的偏差
7.电压互感器二次侧负载的接入方式有（）
A.星形和三角形
B.星形和倒三角形
C.直接接入和阻抗匹配
D.阻抗匹配和变压器接入
8.电流互感器的角度误差主要由（）
A.二次侧负载的功率因数引起

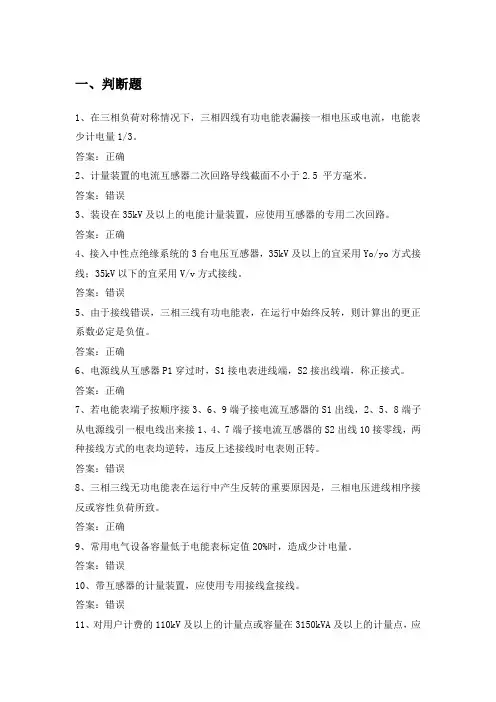

一、判断题1、在三相负荷对称情况下，三相四线有功电能表漏接一相电压或电流，电能表少计电量1/3。

答案：正确2、计量装置的电流互感器二次回路导线截面不小于2.5 平方毫米。

答案：错误3、装设在35kV及以上的电能计量装置，应使用互感器的专用二次回路。

答案：正确4、接入中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Yo/yo方式接线；35kV以下的宜采用V/v方式接线。

答案：错误5、由于接线错误，三相三线有功电能表，在运行中始终反转，则计算出的更正系数必定是负值。

答案：正确6、电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式。

答案：正确7、若电能表端子按顺序接3、6、9端子接电流互感器的S1出线，2、5、8端子从电源线引一根电线出来接1、4、7端子接电流互感器的S2出线10接零线，两种接线方式的电表均逆转，违反上述接线时电表则正转。

答案：错误8、三相三线无功电能表在运行中产生反转的重要原因是，三相电压进线相序接反或容性负荷所致。

答案：正确9、常用电气设备容量低于电能表标定值20%时，造成少计电量。

答案：错误10、带互感器的计量装置，应使用专用接线盒接线。

答案：错误11、对用户计费的110kV及以上的计量点或容量在3150kVA及以上的计量点，应采用0.5级或0.55级的有功电能表。

答案：正确12、从电压互感器到电能表的二次回路的电压降不得超过1.5%。

答案：错误13、安装在用户处的35kV以上计费用电压互感器二次回路，应不装设隔离开关辅助触点，但可装设熔断器。

答案：错误14、一只电流互感器二次极性接反，将引起相接的三相三线有功电能表反转。

答案：错误15、10kV电压互感器在高压侧装有熔断器，其熔断丝电流应为1.5A。

答案：错误16、电压互感器二次回路连接导线截面积应按允许的电压降计算确定，但至少不应小于2.5平方毫米。

答案：正确17、电压互感器一次绕组与被测的一次电路并联，二次绕组与测量仪表的电压绕组串联。

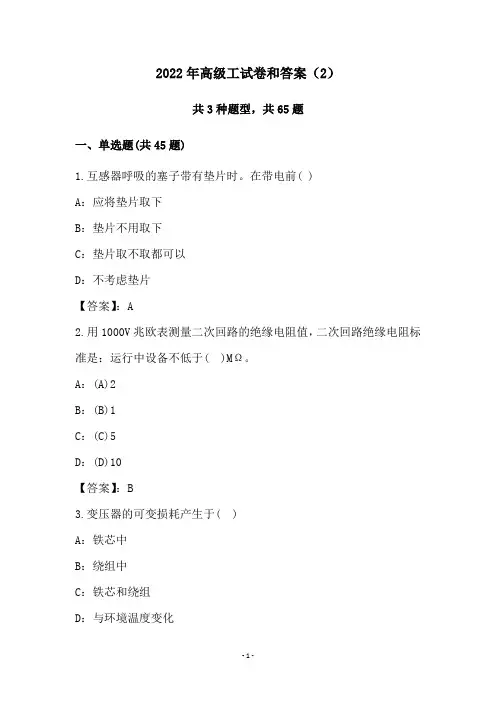

2022年高级工试卷和答案（2）共3种题型，共65题一、单选题(共45题)1.互感器呼吸的塞子带有垫片时。

在带电前( )A：应将垫片取下B：垫片不用取下C：垫片取不取都可以D：不考虑垫片【答案】：A2.用1000V兆欧表测量二次回路的绝缘电阻值，二次回路绝缘电阻标准是：运行中设备不低于( )MΩ。

A：(A)2B：(B)1C：(C)5D：(D)10【答案】：B3.变压器的可变损耗产生于( )A：铁芯中B：绕组中C：铁芯和绕组D：与环境温度变化【答案】：B4.成都地铁35KVGIS柜的母联柜有（）个气室A：1B：2C：3D：4【答案】：C5.当运行电压超过（）倍的电容器额定电压时，应将运行中的电容器停用。

A：A：1.1B： B：1.5C： C：1.3D： D：2【答案】：A6.变压器运行会有“嗡嗡”的响声，主要是（）产生的。

A：A：带负荷影响B：B：零、附件振动C：C：绕组振动D：D：铁芯片的磁滞伸缩【答案】：D7.变电所检修变压器和油断路器时，禁止使用喷灯，其他部位使用明火时，与带电部分的距离10kV以下低压不小于1.5m，10kV以上电压不小于____m。

A：A：1.5B： B：2C：C：3D：D：4【答案】：C8.供变电35kv环网供电分区中，涉及双向供电的分区进出线CT变比为A：600/1B：400/1C：150/1D：100/1【答案】：A9.涉及影响列车出入段、影响正线范围内设备设施使用的B类作业经车场调度审核满足条件后须报谁，经其同意后方可安排施工（）A：维调B：生产调度室主任C：OCC值班主任D：行调【答案】：D10.在折返线、存车线、联络线、尽头线等单方向来车的线路上施工时，由作业人员在作业区域可能来车方向（）米处设置红闪灯防护A：30B：50C：100D：200【答案】：B11.世纪城牵混所直流馈线柜213连跳哪个（）A：金融城211B：华府大道214C：华府大道211D：金融城214【答案】：C12.通惠门牵混所框架电流原件动作后，应该联跳（）直流馈线开关柜A：蜀汉路211、212 东门大桥213、214B：蜀汉路213、214 东门大桥211、212C：蜀汉路211、213 东门大桥212、214D：蜀汉路212、214 东门大桥211、213【答案】：B13.在LC振荡电路，电容器放电完毕的瞬间：( )A：电场能正在向磁场能转化B：磁场能正在向电场能转化C：电场能向磁场能转化刚好完毕D：电场能正在向电场能转化【答案】：C14.二次电压和电流、二次直流和交流回路在端子排接线时，一般要求是。

一、判断题1、根据《中国南方电网城市配电网技术导则》的有关规定，Ⅰ、Ⅱ类计量装置中电压互感器二次回路电压降不应大于其额定二次电压的0.2%；其它计量装置中电压互感器二次回路电压降不应大于其额定二次电压的0.5%。

答案：正确2、在用于计费和考核的电能计量装置竣工验收时，应测量电流互感器实际二次负荷和电压互感器二次回路电压降。

答案：正确3、运行中的电流互感器二次回路可以允许开路。

答案：错误4、由供电企业整定、加封的用户变电站内的继电保护装置及其二次回路和供电企业规定的继电保护定值，用户可根据需要自行调整。

答案：错误5、电流所做的功叫电功，用符号A、表示。

电功的大小与电路中的电流、电压以及时间成正比，用公式表示为：A、＝UIt＝I2Rt。

答案：正确6、直流发电机的文字符号是GD,交流发电机的符号是MS。

答案：错误7、电压互感器二次侧接线公共点也是接地点，以防止一、二次绝缘击穿，高电压窜入二次回路而危及人身安全。

答案：正确8、电能计量装置发生错误接线后，电能表的转盘转动现象一般会出现正转失准、反转、不转和转向不定四种情况。

答案：正确9、采用两台二次电压为100V的单相电压互感器接成V形接线方式时，不仅可以测量线路的相电压，还可以测量线路的线电压。

答案：错误10、根据无功电能表的接线原理，除了正弦型无功电能表外，其他无功电能表在电压相序接反时，均会使电能表铝盘反方向转动，导致计量不准。

答案：正确二、单选题1、计量二次回路可以采用的导线为（）。

A.单股铜芯绝缘线B.多股铜芯绝缘线C.单股铝芯绝缘线D.多股铝芯绝缘线答案：A2、电流互感器二次回路接地的正确设置方式是（）。

A.电流互感器二次侧的接地点一般设置在其端子箱处，但某些保护应在保护屏的端子排上接地B.不论何种保护，电流互感器二次侧的接地点均应在电流互感器的端子上C.不论何种保护，电流互感器二次侧的接地点均应在保护屏的端子排上接地D.每组电流互感器，必须单独有一个接地点答案：A3、在同一电气连接部分，未拆除（）接线或解开（）接线的情况下，在进行加压试验前必须停止其他相关工作。

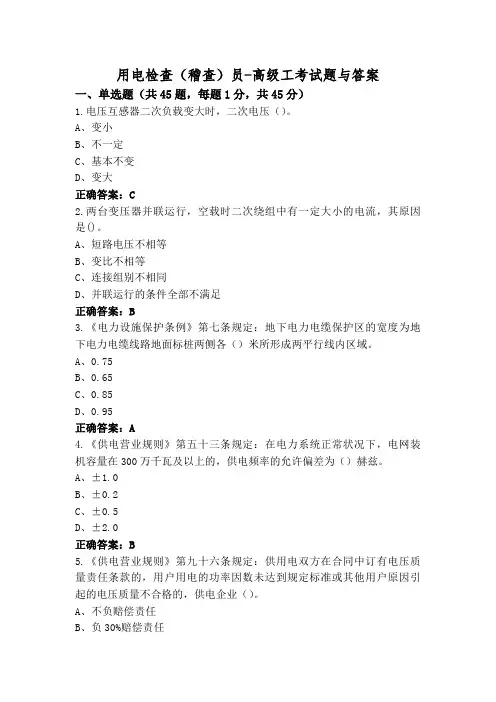

用电检查（稽查）员-高级工考试题与答案一、单选题（共45题，每题1分，共45分）1.电压互感器二次负载变大时，二次电压（）。

A、变小B、不一定C、基本不变D、变大正确答案：C2.两台变压器并联运行，空载时二次绕组中有一定大小的电流，其原因是()。

A、短路电压不相等B、变比不相等C、连接组别不相同D、并联运行的条件全部不满足正确答案：B3.《电力设施保护条例》第七条规定：地下电力电缆保护区的宽度为地下电力电缆线路地面标桩两侧各（）米所形成两平行线内区域。

A、0.75B、0.65C、0.85D、0.95正确答案：A4.《供电营业规则》第五十三条规定：在电力系统正常状况下，电网装机容量在300万千瓦及以上的，供电频率的允许偏差为（）赫兹。

A、±1.0B、±0.2C、±0.5D、±2.0正确答案：B5.《供电营业规则》第九十六条规定：供用电双方在合同中订有电压质量责任条款的，用户用电的功率因数未达到规定标准或其他用户原因引起的电压质量不合格的，供电企业（）。

A、不负赔偿责任B、负30%赔偿责任C、负50%赔偿责任D、负赔偿责任正确答案：A6.凡实行（）的用户,应装设带有防倒装置的无功电能表,按用户每月有功电量和无功电量,计算月平均功率因数。

A、功率因数调整电费B、两部制电费C、单一制电费D、大工业电费正确答案：A7.电流互感器的比差值是由于实际电流比不等于额定（）造成的。

A、电压等级B、接线错误C、电流比D、额定容量正确答案：C8.隔离开关安装时，应调整其三相同期性，使三相不同期性应小于（）。

A、5mmB、4mmC、3mmD、2mm正确答案：C9.属于无间隙的避雷器是（）。

A、氧化锌避雷器B、放电间隙C、阀型避雷器D、管型避雷器正确答案：A10.《供电监管办法》第十一条第(一)点规定：供电方案答复期限，自受理用户用电申请之日起其他低压用户不超过（）工作日。

A、5B、7C、8D、3正确答案：C11.电力法规体系包括（）、电力行政法规、地方性行政法规和电力规章。

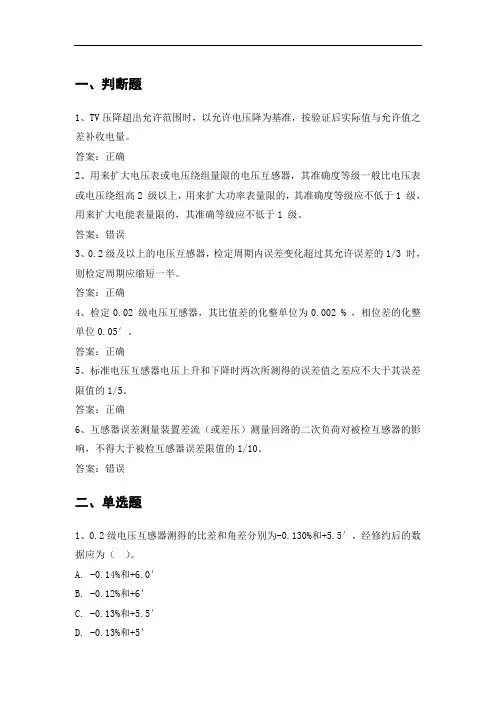

一、判断题1、TV压降超出允许范围时，以允许电压降为基准，按验证后实际值与允许值之差补收电量。

答案：正确2、用来扩大电压表或电压绕组量限的电压互感器，其准确度等级一般比电压表或电压绕组高2 级以上，用来扩大功率表量限的，其准确度等级应不低于1 级，用来扩大电能表量限的，其准确等级应不低于1 级。

答案：错误3、0.2级及以上的电压互感器，检定周期内误差变化超过其允许误差的1/3 时，则检定周期应缩短一半。

答案：正确4、检定0.02 级电压互感器，其比值差的化整单位为0.002 % ，相位差的化整单位0.05′。

答案：正确5、标准电压互感器电压上升和下降时两次所测得的误差值之差应不大于其误差限值的1/5。

答案：正确6、互感器误差测量装置差流（或差压）测量回路的二次负荷对被检互感器的影响，不得大于被检互感器误差限值的1/10。

答案：错误二、单选题1、0.2级电压互感器测得的比差和角差分别为-0.130%和+5.5′，经修约后的数据应为（）。

A. -0.14%和+6.0′B. -0.12%和+6′C. -0.13%和+5.5′D. -0.13%和+5′答案：B2、用500V兆欧表测量电流互感器一次绕组对二次绕组及地间的绝缘电阻值应大于（）。

A. 1MΩB. 5MΩC. 10MΩD. 20MΩ答案：B3、Ⅱ类用于贸易结算的电能计量装置中电压互感器二次回路电压降不应大于其额定电压的（）%。

A. 0.5B. 0.25C. 0.2D. 0.1答案：C4、在试验室使用中（包括小修后）的电压互感器，工频试验电压按ZBY096-1994 《精密电压互感器技术条件》规定的（ ) ％进行，试验方法参照GB 311-83 的有关部分。

A. 80B.85C.90D. 95答案：A5、JJG314-1994《测量用电压互感器检定》规程适用于额定频率为50Hz 的新制造、使用中和修理后的（）级的测量用电压互感器的检定。

A. 0.1～1B. 0.01～1C. 0.001～ 0.1D. 0.001～1。

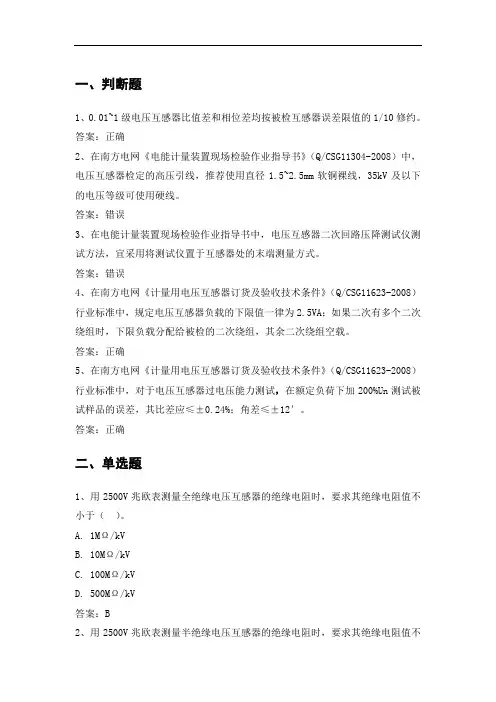

一、判断题1、0.01~1级电压互感器比值差和相位差均按被检互感器误差限值的1/10修约。

答案：正确2、在南方电网《电能计量装置现场检验作业指导书》（Q/CSG11304-2008）中，电压互感器检定的高压引线，推荐使用直径1.5~2.5mm软铜裸线，35kV及以下的电压等级可使用硬线。

答案：错误3、在电能计量装置现场检验作业指导书中，电压互感器二次回路压降测试仪测试方法，宜采用将测试仪置于互感器处的末端测量方式。

答案：错误4、在南方电网《计量用电压互感器订货及验收技术条件》（Q/CSG11623-2008）行业标准中，规定电压互感器负载的下限值一律为2.5VA；如果二次有多个二次绕组时，下限负载分配给被检的二次绕组，其余二次绕组空载。

答案：正确5、在南方电网《计量用电压互感器订货及验收技术条件》（Q/CSG11623-2008）行业标准中，对于电压互感器过电压能力测试，在额定负荷下加200%Un测试被试样品的误差，其比差应≤±0.24%；角差≤±12′。

答案：正确二、单选题1、用2500V兆欧表测量全绝缘电压互感器的绝缘电阻时，要求其绝缘电阻值不小于（）。

A. 1MΩ/kVB. 10MΩ/kVC. 100MΩ/kVD. 500MΩ/kV答案：B2、用2500V兆欧表测量半绝缘电压互感器的绝缘电阻时，要求其绝缘电阻值不小于（）。

A. 1MΩ/kVB. 10MΩ/kVC. 100MΩ/kVD. 100MΩ/kV答案：A3、现场检验0.2级互感器时，标准器的准确度等级为（）较为合适。

A. 0.1级B. 0.01级C. 0.02级D. 0.05级答案：D4、对预防电流互感器发响不起作用的措施是（）。

A. 重涂半导体漆B. 紧固螺钉C. 放松衬垫物D. 可靠接线，加强管理答案：C5、在南方电网《电能计量装置现场检验作业指导书》（Q/CSG11304-2008）中，规定现场试验人员不少于（）人，至少应有1人持有所检验项目要求的计量检定员证，所有试验人员应具有进入工作场所要求的资格。

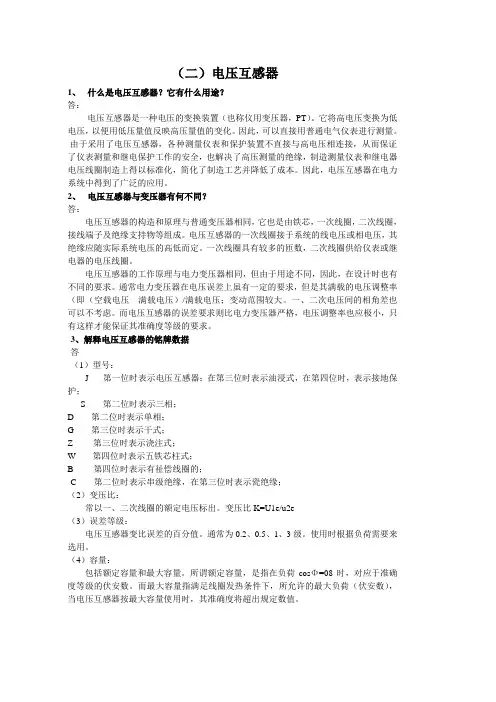

（二）电压互感器1、什么是电压互感器？它有什么用途？答：电压互感器是一种电压的变换装置（也称仪用变压器，PT）。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，可以直接用普通电气仪表进行测量。

由于采用了电压互感器，各种测量仪表和保护装置不直接与高电压相连接，从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘，制造测量仪表和继电器电压线圈制造上得以标准化，简化了制造工艺并降低了成本。

因此，电压互感器在电力系统中得到了广泛的应用。

2、电压互感器与变压器有何不同？答：电压互感器的构造和原理与普通变压器相同，它也是由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电压互感器的一次线圈接于系统的线电压或相电压，其绝缘应随实际系统电压的高低而定。

一次线圈具有较多的匝数，二次线圈供给仪表或继电器的电压线圈。

电压互感器的工作原理与电力变压器相同，但由于用途不同，因此，在设计时也有不同的要求。

通常电力变压器在电压误差上虽有一定的要求，但是其满载的电压调整率（即（空载电压---满载电压）/满载电压；变动范围较大。

一、二次电压间的相角差也可以不考虑。

而电压互感器的误差要求则比电力变压器严格，电压调整率也应极小，只有这样才能保证其准确度等级的要求。

3、解释电压互感器的铭牌数据答（1）型号：J-----第一位时表示电压互感器；在第三位时表示油浸式，在第四位时，表示接地保护；S------第二位时表示三相；D------第二位时表示单相；G------第三位时表示干式；Z-------第三位时表示浇注式；W------第四位时表示五铁芯柱式；B-------第四位时表示有祉偿线圈的；C------第二位时表示串级绝缘，在第三位时表示瓷绝缘；（2）变压比：常以一、二次线圈的额定电压标出。

变压比K=U1e/u2e（3）误差等级：电压互感器变比误差的百分值。

通常为0.2、0.5、1、3级。

使用时根据负荷需要来选用。

一、判断题1、用于检定电流互感器所需的升流器、调压器、大电流电缆线等所引起的测量误差，不应大于被检电流互感器误差限值的1/10。

答案：正确2、作标准用的电流互感器，其检定周期一般定为1年。

答案：错误3、判断电压互感器二次回路电压降是否超过工作要求的误差限值，应以修约后的数据为准。

I、II类用于贸易结算的电能计量装置测试数据按0.02%进行修约。

答案：正确4、互感器误差测量装置最小分度值所引起的测量误差，不得大于被检互感器误差限值的1/10。

答案：错误5、互感器误差测量装置灵敏度所引起的测量误差，不得大于被检互感器误差限值的1/20。

答案：正确6、互感器误差测量装置差流（或差压）测量回路的二次负荷对被检互感器的影响，不得大于被检互感器误差限值的1/10。

答案：错误7、互感器误差测量装置，存在于工作场所周围与检定工作无关的电磁场所引起的测量误差，不得大于被检互感器误差限值的1/10。

答案：错误8、互感器实际二次负荷应在25％～100％额定二次负荷范围内，电压互感器额定二次功率因数应与实际二次负荷的功率因数接近。

答案：正确9、高压验电器应每年试验一次。

答案：错误10、高压互感器每10年现场检验一次，当现场检验互感器误差超差时，应查明原因，制订更换或改造计划，尽快解决，时间不得超过下一次主设备检修完成日期。

答案：正确二、单选题1、电流互感器的二次负荷阻抗的幅值增大时，（）。

A.比差正向增加，角差正向增加B.比差负向增加，角差正向增加C.比差正向增加，角差负向增加D.比差负向增加，角差负向增加答案：B2、电流互感器进行短路匝数补偿后，可（）。

A.减小了比差和角差B.减少角差，增大比差C.减小角差，比差不变D.减小比差，角差不变答案：B3、电流互感器铭牌上标的额定电压是指（）。

A.一次绕组的额定电压B.一次绕组对二次绕组和对地的绝缘电压C.二次绕组的额定电压D.一次绕组所加电压的峰值答案：B4、用钳形电流表测量电流互感器V，v接线时，Ia和Ic电流值相近，而Ia和Ic两相合并后测试值为单独测试时电流的1.732倍，则说明（）。

2022年高级工试卷和答案（3）共3种题型，共65题一、单选题(共45题)1.电压互感器工作时其二次侧接近于____A：开路状态B：短路状态C：旁路状态D：不正常状态【答案】：A2.电力变压器的高压线圈在低压线圈的( )。

A：外面B：里面C：左面D：右面【答案】：A3.逻辑表达式A+AB等于A：AB：1+AC：BD：1+B【答案】：A4.涉及影响列车出入段、影响正线范围内设备设施使用的B类作业经车场调度审核满足条件后须报谁，经其同意后方可安排施工（）A：维调B：生产调度室主任C：OCC值班主任D：行调【答案】：D5.影响（）行车及行车设备设施使用的作业为A类A：车辆段B：存车线C：正线D：正线、辅助线【答案】：D6.变压器的功能是A：生产电能B：消耗电能C：生产又消耗电能D：传递功率。

【答案】：D7.下面哪个是1500V直流柜的保护A：差动保护B：IMAX++C：温度保护D：瓦斯保护【答案】：B8.在过滤变压器油时，应先检查滤油机完好，并（），滤油现场严禁烟火。

A：接好电源B：接好地线C：做好绝缘防护D：断电操作【答案】：B9.单芯电力电缆的金属外皮（）接地。

A：允许一点B：允许多点C：不能【答案】：A10.铅酸蓄电池正常时，正极板为（）A：深褐色B：浅褐色C：灰色D：黑色【答案】：A11.电力系统发生短路会引起（）。

A：电流增大，电压不变B：电流增加，电压降低C：电压升高，电流增大D：电压升高，电流减少【答案】：B12.车场调度管辖（）A：运营线B：车站、主所C：正线及辅助线D：车辆段线【答案】：D13.在折返线、存车线、联络线、尽头线等单方向来车的线路上施工时，由作业人员在作业区域可能来车方向（）米处设置红闪灯防护A：30B：50C：100D：200【答案】：B14.地铁一号线钢轨电位限制装置有几段保护（）A：1B：2C：3【答案】：C15.加速绝缘老化的主要原因（）A：加在绝缘材料上的电压过高B：使用的电流过大C：绝缘温度过高D：作用时间过长【答案】：A16.下列因素中( )对变压器油的绝缘强度影响最大A：水分B：温度C：杂质D：比重【答案】：A17.办理销点时，按照请点审批流程办理销点手续，遵照（）原则执行A：车站请销点管理流程B：向谁请，向谁销C：车站请销点管理制度D：车站管理办法【答案】：B18.运行中的变压器上层油温要比下层油温（）B：高C：不变D：无变化【答案】：B19.采用SF6气体绝缘的设备(GIS),作为气体特性,下列项目中哪一项是错误的( )A：绝缘强度高B：可燃C：无臭D：无毒【答案】：B20.线路过电流保护启动电流整定值是按该线路的（）整定A：负荷电流B：最大负荷C：大于允许的过负荷电流D：出口短路电流E：其它【答案】：C21.在 Y－△／11 接线的变压器的△侧发生两相短路时，Y 侧的（）电流比另外两相的大一倍A：同名故障相中的超前相B：同名故障相中的落后相C：同名非故障相D：非故障相【答案】：A22.电能的质量指标是频率、____ 和波形的变化范围不得超过规定。

电力公司营业高级工试题之电能计量知识（高级工）一、电能计量的原理与方法电能计量是指测定电能的大小，是电力系统中的一个重要环节。

电能计量的原理是运用电流和电压的测量值，按照一定的计算规则计算电量，表示为电能单位，以实现用电量的计量和变数的管理。

通常用的电能计量方法有直接测量法、间接测量法和数字化测量法。

1. 直接测量法直接测量法是指对电能直接测量。

直接测量法具有准确度高，测量正确率可达99.5%以上。

目前主要采用的直接测量法有电子电表电量计量法和静电电统计计量法。

2. 间接测量法间接测量法是指通过测量电流和电压，运用一定的公式计算得出电能值。

目前主要采用的间接测量法有电流与电压乘积法、瞬时值积分法和多个功率的三相功率积分方法。

3. 数字化测量法数字化测量法是指采用数字多功能电能表进行测量。

数字化测量法具有测量准确度高、数字化处理快、数据处理方便等优点。

二、电能计量的设备与方法电能计量的设备有电能表、电位器、电流互感器和电压互感器等。

1. 电能表电能表是进行电能计量的主要设备。

根据测量准确度、安装方式等不同特点，电表可分为电子电表和机械电表两类。

机械电表以轮转式电表较为常用，它主要应用于低压、小容量电路中。

电子电表以电子互感器（CT/VT）—电能计量装置—数据采集单元为组成结构，常用于高压和大容量电路中。

2. 电位器电位器是电能计量中用来调节电压输出的工具。

一般情况下，电位器不用于直接测量电能，但在一些仪器、设备中有广泛应用。

3. 电流互感器与电压互感器电流互感器和电压互感器是间接测量法中必需的器件。

电流互感器是对高压电流进行一定比例的变压，简化电路中电流的测量。

电压互感器也是类似的作用，它将高压电路上的电压变换成低压输出。

三、电能计量的运用1. 实现电费计算电能计量的最直接的效应就是实现电费的计算。

根据不同性质和类型的用电单位和计价的规则，实现高效率和公正的用电计价。

2. 实现电量管理电能计量可以实现电量数据的准确管理和变量的控制。

电力公司装表高级工试题之电能计量装置配置电能计量装置是电力公司在供电过程中负责计量用户用电量的关键设备，因此必须根据实际需求进行正确配置，以确保供电质量的稳定与可靠。

电力公司装表高级工试题之电能计量装置配置，主要涉及到配置的具体方式和步骤。

下面从几个方面进行解析。

一、电能计量装置的种类电能计量装置主要有电流互感器、电压互感器、电能表等三个部分组成。

根据互感器的种类，电能计量装置分为电流感应型电能计量装置和电流互感型电能计量装置两种。

前者采用铁芯电流互感器进行电流采样，计算电能时直接相乘，实现简单而稳定，但对电能计量精度和负载适应性较差。

后者采用空气芯电流互感器，与电压互感器配合，既能够满足高精度电能计量，又能够适应多种负载及环境条件。

二、电能计量装置的配置电能计量装置的配置主要包括采用何种互感器、安装位置和连接方法三个方面。

其中，互感器的安装位置和连接方法是影响电能计量装置精度和可靠性的关键因素。

在互感器的安装位置上，应尽量选择较为稳定、平整、通风好的电缆沟槽或管道，以避免外界环境的干扰。

同时，在不同的场合，应根据工程实际需要和用户要求，选择不同的安装位置和方法。

在互感器的连接方面，应尽量避免接线对互感器的干扰，且接线处应具有良好的绝缘性能。

互感器与电能表之间的串联接线应选用电学性能优良、抗噪声干扰能力强的电缆，使计量穿过许多负载时误差尽可能小。

同时，还应在互感器到电能计量装置之间适当加装不间断电源（UPS），以确保在工作异常或断电时，计量装置正常工作。

三、电能计量装置的检测和校核电能计量装置的精度主要受到电能表、互感器和配线件的影响。

因此，在实际应用中，应定期进行检测和校核，以保证计量精度和可靠性。

检测和校核主要包括装置检查、空载校验、负载校验和运行检查等四个方面。

其中，装置检查主要是对电能计量装置安装位置、连接方式、抗干扰性能等进行检查。

空载校验是在没有负载的情况下进行校验，主要检测互感器和电能表的基本参数。

电力公司计量外校高级工试题之电压互感器一、电压互感器的定义及作用电压互感器是一种用于变压器和高压线路上的电器，用于转换高电压为较低的测量电压。

其基本原理是根据法拉第电磁感应定律，利用一定的磁路和线圈，通过反向转换，将高电压转换成低电压，然后将其提供给测试仪器进行测量。

电压互感器的作用是对高电压电路进行监测和控制，保证电路的正常运行。

二、电压互感器的组成和分类1. 电压互感器的组成电压互感器主要由高压绕组、低压绕组、磁铁核、防护罩等部分组成。

其内部骨架由矩形或圆形铁芯和绕组组成，两端用绝缘管连接。

2. 电压互感器的分类按用途可分为测量型和保护型；按使用范围可分为户内型和户外型电压互感器；按输出方式可分为转换型、复合型、组合型、双绕组型和三绕组型等；按精度等级可分为0.1、0.2、0.5、1.0等级电压互感器。

三、电压互感器的测量误差电压互感器的测量误差是指互感器输出电压与被测电压之间的实际误差，一般用百分数来表示。

1. 额定电压和额定容量误差误差等于输出电压和额定电压之差除以额定电压，这被称为电压变比误差。

在实际使用中，额定容量误差也应考虑在内。

额定容量误差是指互感器额定容量上标示的容量与实际容量之间的误差。

2. 负载误差负载误差是由于互感器所连接的负载变化而引起的误差。

当负载接入互感器后，互感器所输出的电压会因为电路特性的改变而发生变化。

这种变化就被称为负载误差。

3. 漏涌磁通误差漏涌磁通误差是指在电压互感器的磁路中发生的漏涌磁通所引起的误差。

4. 线性误差线性误差是指互感器在额定电压下，输出电压与电压的变化量之间的比率与实际值之间的差。

四、电压互感器的使用要点1. 对于每种类型的电压互感器，其额定电压和额定容量应选用相应的电流互感器配合使用，以满足精度的要求。

同时，选用不适当的电流互感器，很容易导致互感器被烧毁或损坏。

2. 电压互感器在使用时要注意其额定负载，负载应接近其额定值，且不应超过规定的最大负载。
