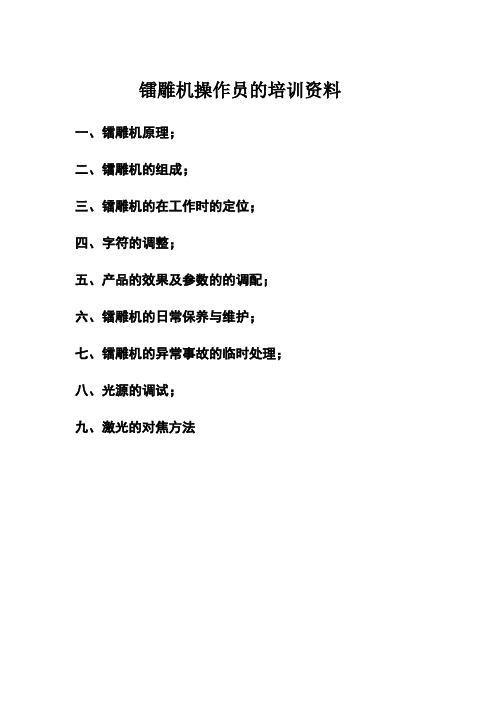

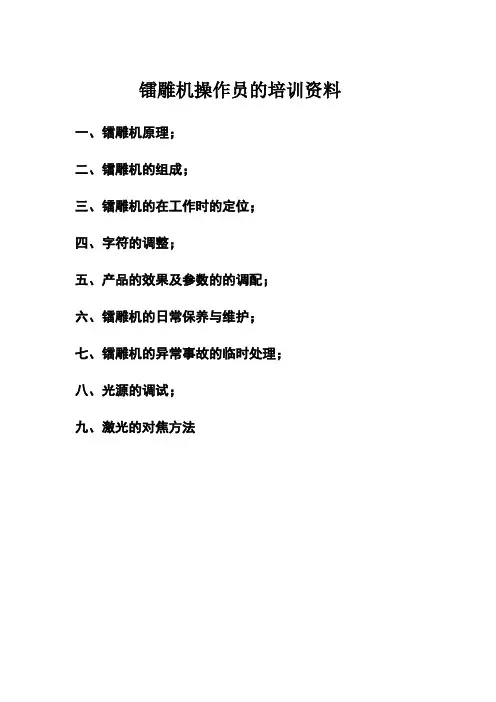

镭雕机操作员的培训资料一、镭雕机原理；二、镭雕机的组成；三、镭雕机的在工作时的定位；四、字符的调整；五、产品的效果及参数的的调配；六、镭雕机的日常保养与维护；七、镭雕机的异常事故的临时处理；八、光源的调试；九、激光的对焦方法一、镭雕机的原理：1、主要光源为氩光灯，氩光灯发射出来的光子以一种光波形式传送，在以光的反射定律来来配合完成工作2、通过电脑V9打标软件来控制此发射光子的轨迹，在此轨迹留下来的效果则为我们需要的效果如图所示：二、镭雕机的组成1、镭雕机主要分为三大部分：镭雕主机、激光机和制冷机；2、镭雕主机主要由Q频率箱，电源机箱、制冷机箱、电脑组成；3、激光机主要是激光的光源发射，其包含：氩光光源、激光输出管道、前后调光阀、中心调光阀、x、y振镜小片、镜头、对焦器、工作平台、机台；4、制冷机主要有水泵，水箱，制冷器，组成。
三、镭雕机工作时候的定位；1、首先必须了解产品的机型：共十二款机型；2、了解文版：我们刚才常有的文版就三种；英文版、韩文版、大易中文版三大文版；3、把机型以中心固定在工作平台上，确保键帽边缘与中心固定杆边缘一定要平行。
4、用CoreDRAW9.0软件打开已经做好了的字符，导出PLT格式（注：导出时候要在弹出的对话框里面选择“仅有选择区域”）。
第一次打开此文件的时要在“页面”框里面选择绘图仪单位：输入406之后，在按确认。
5、在桌面打开星辰激光软件“V9”，然后找到刚才输出的那个文件输入到V9软件内，在点启动电源开关，待电源开关现实启动后，上面会出现，水流正常，温度正常时，就说明可以开始下一步工作了。
6、点击右上角那个人字型图标，出现电流，Q频率等标识的下拉菜单，后点击OK，回到原来这个V9界面，在把右上角那个绿色图标点击一下，成红色的（或者直接按F9），就说明全部准备好了，可以随时进入打标工作了，7、按下空格键（回车键或者脚踏开关）都可以开始打标，要全自动的话就直接按F12，待打完一个产品后进入下一程序；下面以KB-7002英文版为实例：四、字符的调整1、接上打完的那个产品，在次产品上找个参照点，在对照此参照点与图纸或者样品上的具体位置的偏差按照1：8的比例去试调如：Q与实际尺寸相差X=5mm、Y=6mm。
镭雕培训计划一、培训目标及意义随着科技的不断发展，镭雕技术已经成为了一种重要的工艺，应用范围不断扩大，从造型设计到工艺品制作都有着广泛的应用。
然而，由于镭雕技术的复杂性，许多从业人员缺乏专业的培训，导致了整个行业的技术水平普遍不高。
因此，有必要进行镭雕培训，提高行业从业人员的专业技能和实际操作能力。
本培训计划的目标是使学员能够熟练掌握镭雕技术，提高工作效率，提高行业整体水平，同时也有助于提高企业的竞争力。
二、培训内容1. 镭雕技术基础知识a. 镭雕概念及应用领域b. 镭雕设备及工具的基本构造和原理c. 镭雕材料的性能和选择d. 镭雕工艺流程及常见问题的处理2. 镭雕设备及工具操作a. 镭雕设备的开关及参数调节b. 镭雕头和镭雕笔的更换和调整c. 软件操作及设计稿导入3. 镭雕图案设计a. 镭雕图案设计软件的基本操作b. 设计稿的导入和编辑c. 图案参数设置和优化4. 实际操作与练习a. 镭雕材料准备及放置b. 镭雕设备的调试和操作c. 实际雕刻操作及雕刻参数调节d. 质量检验与调整5. 安全操作和维护a. 镭雕设备的日常维护b. 安全操作规范和事故应急处理三、培训方式本次培训将采用理论结合实践的教学方式，对培训内容进行系统讲解并进行相关的实际操作练习。
培训时间根据实际情况灵活安排，一般为5天到10天不等。
每天的培训内容包括讲课、实际操作练习及技能培训。
四、培训师资力量本次培训将邀请具有多年镭雕技术经验的专业人士担任培训师，保证学员能够接受到真实、专业的培训。
同时，培训师将负责整个培训过程的教学安排和教学质量的把控。
五、培训对象本次培训对象为具有一定镭雕基础知识的从业人员和初学者，有志于从事相关行业的相关人员均可报名参加。
同时，我们也欢迎企业或团体组织内部员工进行集中培训。
六、培训费用及其他本次培训费用根据培训课程的具体情况而定，具体收费标准将在报名时详细通知。
除此之外，我们也将提供相关的培训材料和证书。
Violino™ DPSS全风冷半导体泵浦激光标记系统前言为加强对高速成长的亚洲市场的全方位支持，LASERVALL（镭射谷）集团2003年在中国深圳设立了“镭射谷科技（深圳）有限公司，为中国首家外商独资的工业激光应用系统高科技企业。
镭射谷科技（深圳）有限公司以LASERVALL先进的激光专有技术为核心，针对中国的工业特点和要求,对LASERVALL的系列产品进行进一步的技术开发、研制和生产。
镭射谷科技（深圳）有限公司的设立，极大地加强了中国境内用户的技术支持和服务。
镭射谷科技（深圳）有限公司的产品除在中国市场销售外，也批量销售到世界各地的市场。
LASERVALL公司拥有VIOLINOTM (微欧力诺™)品牌的红外光、绿光、紫光全频谱系列的光纤耦合全固态风冷半导体激光系统，公司产品技术领先、性能优越、应用广泛，在激光标记等工业应用领域享有世界声誉。
LASERVALL的产品已经全部通过国际权威的ISO9001的认证值得注意的是近年来发展起来的半导体激光器。
半导体激光器具有小型化、频率极高、与光纤良好耦合、易于调制等优良特性，因而具有广阔的应用前景。
要在不同产业中广泛应用激光制造技术，很大程度上要依赖于激光加工系统的性能与工艺。
欧、美、日及意大利一些国家在新光源、加工系统及工艺等方面的研究与开发就从未降温过。
随着激光工作物质的研究与开发、器件与单元技术的改进和创新，以高性能、宽波段、大功率为特征的激光取得了蓬勃的发展，如紫外光输出的KrF、ArF 准分子激光器、倍频激光器等。
尤其是高功率光纤激光的出现，使激光制造的移动式定位加工变得更加便利。
Violino™ DPSS全风冷半导体泵浦激光标记系统安装要求激光系统的现场安装要求：电源，接地，温度，湿度，电磁干扰，振动，水源，气源（1）、场地要求：镭射机应尽量选择安装在不小于10m2的独立封闭的操作室内。
地面水平、硬实、防震，门口粘贴激光防护标识。
如安装在流水线上，则需要根据现场情况，落实激光防护措施，包括粘贴激光防护标识。
Violino™ DPSS全风冷半导体泵浦激光标记系统前言为加强对高速成长的亚洲市场的全方位支持，LASERVALL（镭射谷）集团2003年在中国深圳设立了“镭射谷科技（深圳）有限公司，为中国首家外商独资的工业激光应用系统高科技企业。
镭射谷科技（深圳）有限公司以LASERVALL先进的激光专有技术为核心，针对中国的工业特点和要求,对LASERVALL的系列产品进行进一步的技术开发、研制和生产。
镭射谷科技（深圳）有限公司的设立，极大地加强了中国境内用户的技术支持和服务。
镭射谷科技（深圳）有限公司的产品除在中国市场销售外，也批量销售到世界各地的市场。
LASERVALL公司拥有VIOLINOTM (微欧力诺™)品牌的红外光、绿光、紫光全频谱系列的光纤耦合全固态风冷半导体激光系统，公司产品技术领先、性能优越、应用广泛，在激光标记等工业应用领域享有世界声誉。
LASERVALL的产品已经全部通过国际权威的ISO9001的认证值得注意的是近年来发展起来的半导体激光器。
半导体激光器具有小型化、频率极高、与光纤良好耦合、易于调制等优良特性，因而具有广阔的应用前景。
要在不同产业中广泛应用激光制造技术，很大程度上要依赖于激光加工系统的性能与工艺。
欧、美、日及意大利一些国家在新光源、加工系统及工艺等方面的研究与开发就从未降温过。
随着激光工作物质的研究与开发、器件与单元技术的改进和创新，以高性能、宽波段、大功率为特征的激光取得了蓬勃的发展，如紫外光输出的KrF、ArF 准分子激光器、倍频激光器等。
尤其是高功率光纤激光的出现，使激光制造的移动式定位加工变得更加便利。
Violino™ DPSS全风冷半导体泵浦激光标记系统安装要求激光系统的现场安装要求：电源，接地，温度，湿度，电磁干扰，振动，水源，气源（1）、场地要求：镭射机应尽量选择安装在不小于10m2的独立封闭的操作室内。
地面水平、硬实、防震，门口粘贴激光防护标识。
如安装在流水线上，则需要根据现场情况，落实激光防护措施，包括粘贴激光防护标识。
Violino ? DPSS 全风冷半导体泵浦激光标记系统为加强对高速成长的亚洲市场的全方位支持，LASERVALL （镭射谷）集团2003 年在中国深圳设立了“ 镭射谷科技（深圳）有限公司，为中国首家外商独资的工业激光应用系统高科技企业。
镭射谷科技（深圳）有限公司以LASERVALL 先进的激光专有技术为核心，针对中国的工业特点和要求,对LASERVALL 的系列产品进行进一步的技术开发、研制和生产。
镭射谷科技（深圳）有限公司的设立，极大地加强了中国境内用户的技术支持和服务。
镭射谷科技（深圳）有限公司的产品除在中国市场销售外，也批量销售到世界各地的市场。
LASERVALL 公司拥有VIOLINOTM （微欧力诺?）品牌的红外光、绿光、紫光全频谱系列的光纤耦合全固态风冷半导体激光系统，公司产品技术领先、性能优越、应用广泛，在激光标记等工业应用领域享有世界声誉。
LASERVALL 的产品已经全部通过国际权威的ISO9001 的认证值得注意的是近年来发展起来的半导体激光器。
半导体激光器具有小型化、频率极高、与光纤良好耦合、易于调制等优良特性，因而具有广阔的应用前景。
要在不同产业中广泛应用激光制造技术，很大程度上要依赖于激光加工系统的性能与工艺。
欧、美、日及意大利一些国家在新光源、加工系统及工艺等方面的研究与开发就从未降温过。
随着激光工作物质的研究与开发、器件与单元技术的改进和创新，以高性能、宽波段、大功率为特征的激光取得了蓬勃的发展，如紫外光输出的KrF 、ArF准分子激光器、倍频激光器等。
尤其是高功率光纤激光的出现，使激光制造的移动式定位加工变得更加便利。
Violino ? DPSS 全风冷半导体泵浦激光标记系统安装要求激光系统的现场安装要求：电源，接地，温度，湿度，电磁干扰，振动，水源，气源（1）、场地要求：镭射机应尽量选择安装在不小于10m2的独立封闭的操作室内。
地面水平、硬实、防震，门口粘贴激光防护标识。
如安装在流水线上，则需要根据现场情况，落实激光防护措施，包括粘贴激光防护标识。
（2）、环境要求：A、操作室内照明状况良好，镭射机周围20 米内应保证没有强振动，强电磁场设备的干扰。
B、环境温度要求要求环境温度处于150C~300C 之间，以保证镭射机处于最佳工作状态。
要求室温较稳定，加装空调。
C、湿度要求相对湿度应处于70%以下，较干燥。
D 、为保证设备操作室空气清洁，客户应在设备安装调试后，根据现场情况自行建立抽风排烟系统。
系统包括：20－50W抽风风扇一个，要求安装于室内较高的位置处。
配置抽风管道，可使用直径不小于150MM的塑胶圆管，圆管直径要与风扇口径配套。
3)、电力要求：供电电源要求有可靠接地，单独地线;A 、电源要求单相交流220V＋／－5％，5A-10A ；如客户供电电源不稳定，需加装 1.5KVA 以上的单相220V稳压器。
B、稳压电源输入端需安装5A-10A 的单相空气开关。
C、准备至少3组插孔的通用排插一个，带5A-10A 保险及过载保护。
D、接地电阻不小于 4 欧姆。
5、激光应用系统的安全性：激光一级和激光四级防护Violino ? DPSS 全风冷半导体泵浦激光标记系统开机与关机操作程序开机操作步骤：1 ．打开稳压电源开关，检查供电输出为正常。
面板指针应指示输出220VAC 稳定状态。
指示灯为绿色工作位置。
2 ．检查控制( COMMAND )面板所有按钮处于正常关机状态：红色大按钮急停开关E-STOP 弹起状态（按下为关闭弹起为开启）；SHUTTER 安全开关弹起状态；钥匙开关处于停机状态（钥匙处在最左边挡OFF 位）。
3 点击控制面板的PC Power 启动电脑系统，进入WINXP 操作系统，打开SMATIST4.1 标记软件。
4 打开机柜I/O 电源开关（MAIN SWITCH ）并置“ I ” 位置。
LCD 显示屏显示“ EMERGENCY ACTIVE ”正常状态，可进行下一步。
5 将钥匙向右拧至中间档ON1 ，处于上电状态。
LCD 显示屏显示“WAIT FOR START ”（正常）状态，等待5S ，可进行下一步。
6 将钥匙拧至最右档ON2 ，触发激光器处于工作状态。
LCD 显示屏显示“ LASER STAND BY ”（正常）状态，指示灯LASER EMISSION 点亮，并由绿色变橙色。
7 按下SHUTTER 快门开关，LCD 显示屏显示“ LASER REAY ”正常状态。
，指示灯LASER EMISSION 由橙色变红色，处于等待出光标记状态。
8 固定好治具，放好待雕刻产品，确认对好焦距。
9. 打开编辑图样，调整激光参数，点击软件界面STATR图标、或按下START/Lase on 按键，开始出光进行标记产品。
关机操作步骤：1．停止激光标记，关闭SHUTTER 开关（按下SHUTTER 按钮即可弹起）。
指示灯LASER EMISSION 由红色变橙色。
LCD 显示屏示由“ LASER READY ”变为“ LASER STANDBY ”状态。
2 ．关闭钥匙开关。
钥匙由最右位置档ON2 ，拧向中间档ON1 ，延迟5S ，再将钥匙拧向左位置档OFF 。
指示灯LASER EMISSION 由橙色熄灭。
LCD 显示屏示由“ LASER STAND BY ” 变为“EMERGENCY ACTIVE ”状态。
3. 关闭机柜电源开关（MS ）。
4. 关闭并保存标记文件，关闭标记软件SMARTIST4.1 。
5. 关闭电脑系统。
6. 关闭稳压电源开关示意图示意图说明如下：1. E-stop （急停开关）：其主要作用是在机器出现故障或出现紧急情况下使用。
2. （钥匙开关）：作用是开启打标机Rack 机器自检，使其进入正常工作的必需步骤。
3. LASER EMISSION （状态指示灯）4. Laser on （标记开关）：作用是在各项打标设置都完成后可点击出光开始标记。
5. Laser off （终止开关）：作用是在激光标记出光过程中，使其停止的开关。
6. Shutter（切换开关）：作用是红光与激光的互相切换（在开机关机的时候一定要将此开关弹起）7. LCD 显示屏. 作用除了显示每步操作之外，还有在机器出现故障的时候该显示屏会显示报警（如机器出故障请将显示屏上所显示的英文词组记录并以传真或其他方式告之镭射谷工作人员）8. Power （计算机启动开关）：作用启动或直接关闭计算机的开关。
9. Reset （计算机的重新启动开关）：在计算机出现死机或程序混乱的时候可点击该键进行重新启动的操作。
主要工作部件组成Violino? 激光系统的工作部件,其有关技术指标描述如下插图 1 完整的VIOLINO? 系统2) 扫描头：内部装有两个由振镜电机控制的X ，Y 镜片，提供给激光的标记坐标位。
1）光学聚焦镜头：可提供各种不同类型的聚焦镜头（F=100mm, 160mm, 254mm )3) D/A 适配卡：4) 扫描头信号线：将DSP 板的信号X,Y 传输到振镜伺服电机。
5) 激光腔体：全封闭免维护激光谐振腔6) 扫描头电源线：扫描头供电电源正负15V;7) 光纤;8) 控制箱：包括激光系统的电力部件,及激光半导体发生器.9) DSP 板与控制箱信号连接线10) 装有DSP 处理器的即插即用卡，控制所有的标记信号及参数。
11) 计算机系统：标准PC 配置，即插即用卡置于计算机主机箱内12) SMARTIST 4 标记软件包，包括DSP 卡驱动程序及标记程序13 )软驱或USB 结口SMARTIST 软件支持导入的格式图形由其它软件(Audocad, Coreldraw , Macromedia, Adobe ⋯)生成的二维图形可导入到Smartist 页面中。
以下是Smartist 4 中一些重要的文件：DXF: 主要由Autocad 应用使用，是二维矢量图形交换格式，但在市场上也适合大多数矢量图形应用。
PLT: 是一种用于绘图仪的矢量图形交换格式。
安装在矢量图形软件里的过滤器可用于生成该格式，或者在操作系统中通过安装HP 型7475A打印机软件，在文件中创建的图片打印，均可生成此格式。
目前以Coreldraw 软件制作直接生成为主。
BMP: 是位图的标准格式。
在任何来自于数码相机或扫描仪的图片应用中均可产生JPG: 它是大多数普通位图压缩格式中的一种。
BMP 图象转换成JPG 后总字节数大大减少，它通常用于图象的连续调色。
GIF: 是一种与BMP 类似的格式。
在任何来自于数码相机或扫描仪的图片应用中均可产生。
WMF: Windows Metafile Format 是Windows 中常见的一种图元文件格式，属于矢量文件格式。
它具有文件短小、图案造型化的特点，整个图形常由各个独立的组成部分拼接而成.以上DXF,PLT 格式制作的图形称为矢量图形，BMP,JPG ,GIF,WMF 格式制作的图形称为位图图形。
Violino ? DPSS 全风冷半导体泵浦激光标记系统打标参数详解打标参数：主要由以下几部份组成：一）界面上面的参数如下：1）功率：为激光器输出的能量大小，它的单位为“%”，范围为“ 10%-100% ”，含义为激光以最大输出功率（10W）的“ %”之几雕刻到材料表面上的能量大小。
在其他参数不变的情况下，值越大所出的能量越大，所雕刻的效果颜色重，痕迹深。
2）打标频率：（单位为Hz）, 为单位时间的脉冲数,即每秒钟出光的光点个数,范围为“500HZ --- 200KHZ（10W 机器）/300KHZ（20W 机器）,值越大，表现在单位长度内光点排列的个数越多，越紧密。
适合的光点间距有利于效果的调节.一般情况下我们认为40000hz 以下为低频，以上为高频。
在其他参数不变的情况下.a.）低频表现出来的光能效应更趋近峰值功率, 即反应为更多的机械效应,且具有撞击效果.如果需雕透光效果，低频效果较好，它适合用于雕塑胶，PC,ABS 等较软的喷涂材料。
b）.高频表现出来的光能效应更趋近平均功率,即反应为更多的热效应,且具有烧熔效果. 它适合于雕硅胶，橡胶等较硬的喷涂材料。
高频雕刻出来的字符边框效果较低频雕刻出来的边框效果要整齐一些。
至于金属材料，较特殊，一般情下，使用低频参数，所雕的效果较容易烧黄，及雕深。
使用高频参数，所雕的效果较容易烧黑，但不雕不深。
也需结合其他参数一起调节。
3）扫描速度：（单位为mm/s）为扫描头内部X.Y 两块振镜在出光雕刻时所转动的速度。
范围为（1---5000）它直接影响到所工作的效率。
值越大，雕刻完图档所需的时间越快，值越小，雕刻完图档所需的时间越长。
但是如果在其他参数不变的情况下，值越大，雕刻出来的颜色较浅，边上容易出现矩齿现象。
