YJZ-500高强螺栓检测仪(轴力计)

工程检测咨询有限公司高强螺栓检测标准化作业指导书一、依据的检测标准（1）《钢结构工程施工质量验收规范》（GB50205-200l）二、适用范围适用于钢结构制作安装中高强螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能检测。

三、试验目的检测高强螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能，并对结果进行评定。

四、试验项目连接副预拉力、扭矩系数、抗滑移系数、螺栓实物最小拉力荷载五、仪器设备（1）本试验采用YJZ-500A全自动高强螺栓检测仪。

（2）SSHY-24抗滑移系数检测仪。

（3）万能材料试验机；（4）所有仪器设备均经过检定或校准。

六、试验准备（1）将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形。

（2）试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持灵活的状态。

七、检测方法7.1扭剪型高强度螺栓连接副预拉力复验（1）抽样方法施工现场待安装的每一规格螺栓批中，随机抽取，每批应抽取8套连接副进行复验。

（2）试验设备YJZ-500A全自动高强螺栓检测仪。

（3）试验方法将螺栓直接插入轴力计，紧固螺栓力初拧，终拧两次进行，初拧应采用手动扭矩板手或专用定扭电动板手；初拧值应为预拉力标准值的50％左右。

终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。

每套连接副只应做一次试验，不得重复使用。

在紧固中垫圈发生转动时，应更换连接副，重新试验。

4.2高强度螺栓连接副施工扭矩检验高强度螺栓连接副扭矩检验含初拧、复拧、终拧的现场无损检验，检验所用的扭矩板手其扭矩精度误差应不大于3％。

高强螺栓连接副扭矩检验分扭矩检验和转角法检验两种，原则上检验法与施工法相同，扭矩检验应在施拧1h后、48h内完成。

（1）扭矩法检验：在螺尾端头和螺母相对位置划线,将螺母退回60°左右，用扭矩板手测定拧回到原来位置时的扭矩值。

该扭矩值与施工扭矩值的偏差在10％以内为合格。

高强度螺栓连接副终拧扭矩值按下式计算：Tc＝K×Pc×d式中，Tc——终拧扭矩值(Nm)Pc——施工预拉力标准值(kN)见表4d——螺栓公称直径(mm)k——扭矩系数，按4.3条的规定试验确定表1：高强度螺栓连接副施工预拉力标准值(kN)扭剪型高强螺栓连接副初扭矩值To可按下式计算：T0＝0.065Pc•dT0——初拧扭矩值(N•m);Pc——施工预拉力标准值(KN);d——螺栓公称直径(mm).4.3高强度大六角头螺栓连接副扭矩系数（1）抽样方法：在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。

6.测试标准
螺栓摩擦系数测试作业指导书 螺母摩擦系数测试作业指导书 螺纹分析系统（检测仪及软件）、标准螺母/垫片及测试模块
4.使用环境
测试环境温度：10～35℃； 测试样件：表面处理后至少24小时； 测试原则：试验模块和零件只能使用一次
3.使用器具/工装
5.操作方法
1.目的 使用YJZ-M500E高强螺栓摩擦系数检测仪，检测紧固件的紧固性能和测量经过表面处理的螺栓/螺栓的摩擦系数。

2.使用人员
相关人员、实验室试验员、技术人员
图1：打开电源总开关图2：打开左侧控制器柜门
图3：打开驱动器电源
5.4 打开驱动器电源后，再打开电脑电源开关，待系统启动后再打开电脑桌面测试软件（如图4所示）。

5.5 电脑打开后，再打开控制柜面板上的设备电源开关（如图5所示）。

5.6 安装测试样件。

用相应的测试螺栓、螺母、垫片及相应的测试模块。

（如图6所示）。

图4：打开电脑及测试软件图5：打开设备电源图6：安装测试样件
5.1 使用前确保电源正常连接。

确认后先打开控制柜右侧的供电单元总开关（如图1所示）。

5.2 供电单元总开关打开后，再按压控制柜左侧的锁扣按钮（如图2所示）。

5.3 打开柜门后，再打开驱动器电源开关（如图3所示）。

螺纹分析系统操作指导书
责任部门页码
********限公司
文件编号版次制定日期修订日期总电源
单元总开
按压锁驱动器电源开关电脑电源开
设备电源开总电源指示安装试。

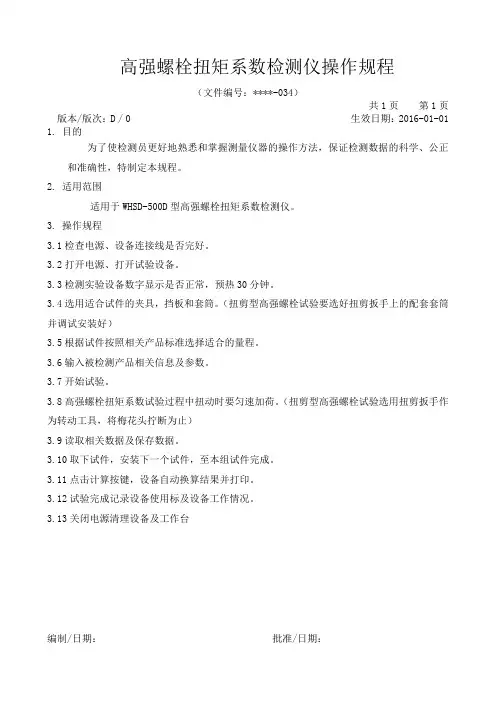

高强螺栓扭矩系数检测仪操作规程
（文件编号：****-034）
共1页第1页版本/版次：D / 0 生效日期：2016-01-01 1. 目的
为了使检测员更好地熟悉和掌握测量仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。

2. 适用范围
适用于WHSD-500D型高强螺栓扭矩系数检测仪。

3. 操作规程
3.1检查电源、设备连接线是否完好。

3.2打开电源、打开试验设备。

3.3检测实验设备数字显示是否正常，预热30分钟。

3.4选用适合试件的夹具，挡板和套筒。

（扭剪型高强螺栓试验要选好扭剪扳手上的配套套筒并调试安装好）
3.5根据试件按照相关产品标准选择适合的量程。

3.6输入被检测产品相关信息及参数。

3.7开始试验。

3.8高强螺栓扭矩系数试验过程中扭动时要匀速加荷。

（扭剪型高强螺栓试验选用扭剪扳手作为转动工具，将梅花头拧断为止）
3.9读取相关数据及保存数据。

3.10取下试件，安装下一个试件，至本组试件完成。

3.11点击计算按键，设备自动换算结果并打印。

3.12试验完成记录设备使用标及设备工作情况。

3.13关闭电源清理设备及工作台
编制/日期：批准/日期：。

YJZ-500D型全自动高强螺栓检测仪操作规程YJZ-500D型全自动高强螺栓检测仪操作规程一、操作步骤：1、把试样外观合格样品放置在试验室四小时以上，记录试验的温湿度。

2、打开检测仪预热15分钟、检查丝杠升降是否灵活。

3、数据录入：按菜单健，选择“综合试验”，大六角螺栓试验或扭剪螺栓试验，录入编号，选择螺栓等级和录入规格。

4、根据螺栓规格选择相应的螺栓圆形垫块，根据螺栓套入一个垫圈，然后套入圆形垫块，再套入轴力传感器。

装好下压板，再放入第二个垫圈（扭剪型不用），拧上螺帽。

5、选择相应的套筒，升降丝杠套入螺帽。

6、按面板上的“反转”按钮对螺栓进行初拧（扭剪型按“反转”），无异常时按“开始”按钮，仪器自动进行试验，试验结束检测仪发出蜂鸣声停止检测，并显示第一个螺栓的试验数据。

再进行第二个螺栓的试验，直到螺栓试验完毕。

7、扭剪型连接副试验时，初拧值为预拉力标准值的50%，无异常时进行终拧，直到梅花被拧掉。

检测仪自动显示螺栓的轴力。

再进行第二个螺栓的试验，直到螺栓试验完毕。

8、每套连接副只许试验一次，不得重复使用。

9、每次试验结束，仪器自动记录数据，可查询和打印相关数据。

二、注意事项：1、试验前，应检查高强螺栓检测仪的电气性能，并应注意是否断路或漏电现象。

2、螺栓规格与螺栓圆形垫块规格配套要合适，螺帽和垫片要放对方向。

3丝杠及轴承要防尘，特别是要尽量避免扭剪型螺栓试验时金属碎削掉入轴承。

4、初拧无异常时，才可以下一步操作三、维护与保养：2、仪器和配套附件要防尘，要涂油防锈。

3、要经常检查丝杠升降是否正常。

4、要经常检查控制器是否正常，轴力值和扭力值是否准确，发现异常要及时处理。
