fr-4标准

fr-4介电常数

fr-4是一种介电常数，也称为玻璃纤维增强环氧树脂。它是一种用于制造电子电路板的基板材料，具有优异的电气性能和机械性能。本文将详细介绍fr-4的特性、应用领域以及制造工艺。

fr-4的介电常数是指其在电场作用下的相对介电常数。相对介电常数是材料在电场作用下的电容性能与真空中的电容性能之比。fr-4的介电常数通常在4.2到4.6之间，因此它是一种低介电常数的材料。低介电常数意味着在电路板上的信号传输速度更快，信号衰减更小，能够提供更好的信号完整性。

fr-4作为一种基板材料，被广泛应用于电子电路板制造领域。它具有优异的机械性能，具有很高的强度和刚性，能够承受复杂的加工工艺。同时，fr-4还具有良好的耐热性和耐化学性能，能够在高温和恶劣环境下稳定工作。

fr-4的制造工艺主要包括以下几个步骤。首先，将玻璃纤维布与环氧树脂预浸料复合，形成预浸料片。然后，通过热压工艺，将预浸料片加热至一定温度，使其固化成为固态复合材料。最后，对固态复合材料进行修整和钻孔等加工工艺，制成成品电路板。

fr-4材料的制造工艺非常重要，直接影响到电路板的性能和质量。制造过程中需要严格控制温度、压力和时间等参数，以确保材料的固化程度和性能稳定性。此外，还需要注意控制玻璃纤维布的层压方式和方向，以获得更好的机械性能和信号传输性能。

fr-4电路板具有广泛的应用领域。它被广泛应用于通信设备、计算机、汽车电子、航空航天等领域。在通信设备中，fr-4电路板被用于制造高频率的射频电路，以实现信号的快速传输和稳定性。在计算机领域，fr-4电路板被用于制造主板和显卡等重要组件，以提供可靠的电气连接和信号传输。在汽车电子和航空航天领域，fr-4电路板被用于制造高可靠性和耐高温性能的电子设备，以满足严苛的工作环境要求。

fr-4是一种具有低介电常数的玻璃纤维增强环氧树脂。它具有优异的电气性能和机械性能，被广泛应用于电子电路板制造领域。fr-4的制造工艺需要严格控制参数，以确保材料的性能和质量。这种材料在通信设备、计算机、汽车电子、航空航天等领域有着广泛的应用前景。

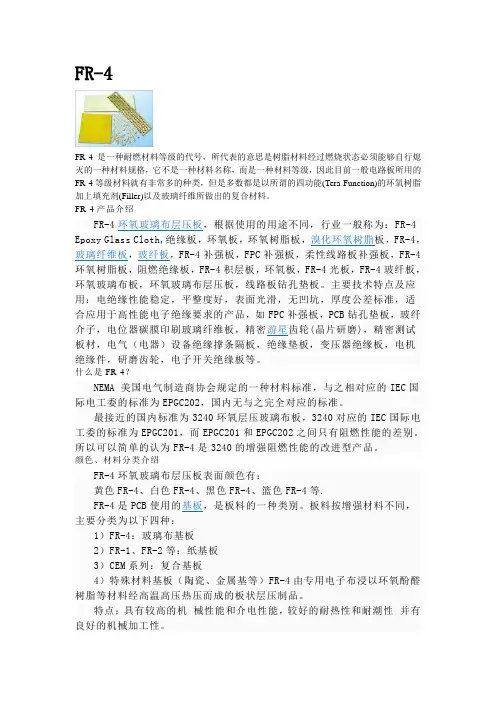

FR-4

FR-4是一种耐燃材料等级的代号，所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，它不是一种材料名称，而是一种材料等级，因此目前一般电路板所用的FR-4等级材料就有非常多的种类，但是多数都是以所谓的四功能(Tera-Function)的环氧树脂加上填充剂(Filler)以及玻璃纤维所做出的复合材料。

FR-4产品介绍

FR-4环氧玻璃布层压板，根据使用的用途不同，行业一般称为：FR-4

Epoxy Glass Cloth,绝缘板，环氧板，环氧树脂板，溴化环氧树脂板，FR-4，玻璃纤维板，玻纤板，FR-4补强板，FPC补强板，柔性线路板补强板，FR-4环氧树脂板，阻燃绝缘板，FR-4积层板，环氧板，FR-4光板，FR-4玻纤板，环氧玻璃布板，环氧玻璃布层压板，线路板钻孔垫板。主要技术特点及应用：电绝缘性能稳定，平整度好，表面光滑，无凹坑，厚度公差标准，适合应用于高性能电子绝缘要求的产品，如FPC补强板，PCB钻孔垫板，玻纤介子，电位器碳膜印刷玻璃纤维板，精密游星齿轮(晶片研磨)，精密测试板材，电气（电器）设备绝缘撑条隔板，绝缘垫板，变压器绝缘板，电机绝缘件，研磨齿轮，电子开关绝缘板等。

什么是FR-4？

NEMA 美国电气制造商协会规定的一种材料标准，与之相对应的IEC国际电工委的标准为EPGC202，国内无与之完全对应的标准。

最接近的国内标准为3240环氧层压玻璃布板，3240对应的IEC国际电工委的标准为EPGC201，而EPGC201和EPGC202之间只有阻燃性能的差别。所以可以简单的认为FR-4是3240的增强阻燃性能的改进型产品。

颜色、材料分类介绍

FR-4环氧玻璃布层压板表面颜色有：

黄色FR-4、白色FR-4、黑色FR-4、篮色FR-4等.

FR-4是PCB使用的基板，是板料的一种类别。板料按增强材料不同，主要分类为以下四种：

1）FR-4：玻璃布基板

fr-4标准

FR-4标准是一种环氧玻璃布层压板的标准，主要用于电子设备中的印刷电路板。以下是FR-4标准的一些主要参数：

1. 介电常数：FR-4的介电常数范围在4.2-4.7之间，随着温度的变化而变化。在0-70度的温度范围内，其最大变化范围可以达到20%。介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。

2. 介质损耗参数：FR-4的介质损耗因数一般在1MHz下小于0.04。

3. 耐温性能：FR-4的玻璃化温度一般在130-160度之间，可以承受的工作温度在-65-200度之间。

4. 机械性能：FR-4的弯曲强度、冲击强度、硬度等机械性能都符合相关标准要求。

5. 环保性能：FR-4材料符合环保要求，无毒无味，不含有有害物质。

总的来说，FR-4标准是一种高性能的印刷电路板材料，具有优良的电气性能、机械性能和环保性能。

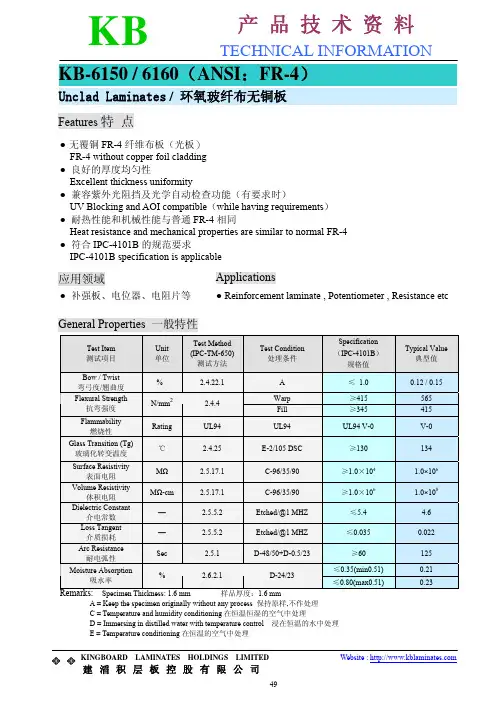

KB 产 品 技 术 资 料

TECHNICAL INFORMATION

KB-6150 / 6160（ANSI：FR-4）

Unclad Laminates / 环氧玻纤布无铜板

Features特 点

● 无覆铜FR-4纤维布板（光板） FR-4 without copper foil cladding ● 良好的厚度均匀性 Excellent thickness uniformity ● 兼容紫外光阻挡及光学自动检查功能（有要求时） UV Blocking and AOI compatible（while having requirements） ● 耐热性能和机械性能与普通FR-4相同 Heat resistance and mechanical properties are similar to normal FR-4 ● 符合IPC-4101B的规范要求 IPC-4101B specification is applicable

● 补强板、电位器、电阻片等 ● Reinforcement laminate , Potentiometer , Resistance etc

应用领域 Applications

General Properties 一般特性

Test Item 测试项目 Unit 单位 Test Method (IPC-TM-650) 测试方法 Test Condition 处理条件 Specification （IPC-4101B） 规格值 Typical Value 典型值

Bow / Twist 弯弓度/翘曲度 % 2.4.22.1 A ≤ 1.0 0.12 / 0.15

Warp ≥415 565 Flexural Strength 抗弯强度 N/mm2 2.4.4 Fill ≥345 415 Flammability 燃烧性 Rating UL94 UL94 UL94 V-0 V-0
