污水站设备表

  • 格式：doc
  • 大小：724.00 KB
  • 文档页数：8

设备表 文件号：水-85433 /设表

项目号：(13)JI-002-01

大宛齐油田联合站扩改建工程

污水处理站 CADD号：

共 8 页 第 1 页 0版

日 期：2013 07 30

阶 段：初设

序

号 设备位号 名称及规格

单位 数量 单件质量(kg) 总质量

(kg) 备 注

(或数据表号)

编 制 校 对 审 核 审 定 项目负责人

一 工艺部分

（一） 1000m3缓冲沉降罐

1 蝶阀 D371X-10C DN400 个 2

2 蝶阀 D371X-10C DN300 个 2

3 蝶阀 D371X-10C DN150 个 1

4 蝶阀 D71X-10C DN50 个 1

5 蝶阀 D71X-10C DN40 个 3

6 闸阀 Z41H-16C DN200 个 1

7 闸阀 Z41H-16C DN150 个 3

8 闸阀 Z41H-16C DN100 个 6

9 闸阀 Z41H-16C DN50 个 1

10 闸阀 Z41H-16C DN40 个 1

11 球阀 Q41F-16C DN150 个 8

12 倒流防止器 DN50 PN10 个 1

13 PP-R截止阀 DN32 PN16 个 1

14 PP-R止回阀 DN32 PN16 个 1

15 PP-R截止阀 DN25 PN16 个 2

16 PP-R止回阀 DN25 PN16 个 2

17 压力表Y-100 0-1.0MPa 块 4

18 内螺纹截止阀 J11H-16C DN15 个 4

19 管式混合器 DN400 PN16 316L 个 1

附3个加药口，DN25 2个，DN32 1个

20 空气泡沫产生器PC16 套 2

21 呼吸阀 DN200 PN16 个 2

22 液压安全阀 DN200 PN16 个 2

23 阻火器 DN200 PN16 个 4

24 隔氧浮床Φ11.2m 套 2

25 MF/ABC8手提式磷酸铵盐干粉灭火器 具 2

26 消防专用灭火箱（可装MF/ABC8灭火器2个） 个 1

设备表 文件号：水-85034 /设表

项目号：S(13)0503YC003-03

共 8 页 第 2 页 0版

序

号 设备位号 名称及规格 单位 数量 单件质量(kg) 总质量

(kg) 备 注

(或数据表号)

（二） 过滤部分

1 一体化过滤装置 套 1

由2撬组成，1撬含如下设料：

1)升压泵Q=170m3/h H=50m P=37kW 套 2 附电机

2)双层滤料压力滤罐Φ2.5m Q345R 0.6MPa 台 3 内部构件316L

附搅拌器 11kW

3) 电动阀 DN150 PN16 个 6

4) 电动阀 DN300 PN16 个 6

5)弹簧封闭全启式安全阀A41H-16C DN100 个 1

6)闸阀 Z41H-16C DN200 个 2

7)闸阀 Z41H-16C DN100 个 2

8)止回阀 H44H-16C DN200 个 2

9)蝶阀 D371X-10C DN300 个 2

10)控制柜、仪表及电缆 (RS485信号输出) 套 1

11)底座 个 1

12)管道、电伴热及保温 套 1

另1撬含如下设料：

1)双层滤料压力滤罐Φ2.5m Q345R 0.6MPa 台 3

附搅拌器 11kW

2) 电动阀 DN150 PN16 个 6

3) 电动阀 DN300 PN16 个 6

4)蝶阀 D371X-10C DN300 个 1

5)蝶阀 D371X-10C DN200 个 1

6)底座 个 1

7)管道、电伴热及保温 套 1

2 PP-R截止阀 DN32 PN16 个 1

3 PP-R止回阀 DN32 PN16 个 1

4 PP-R截止阀 DN25 PN16 个 1

5 PP-R止回阀 DN25 PN16 个 1

7 MF/ABC8手提式磷酸铵盐干粉灭火器 具 2

8 消防专用灭火箱（可装MF/ABC8灭火器2个） 个 1

（四） 500m3净化水罐

1 蝶阀 D371X-10C DN350 个 2

2 蝶阀 D371X-10C DN300 个 2

3 蝶阀 D371X-10C DN250 个 2 设备表 文件号：水-85034 /设表

项目号：S(13)0503YC003-03

共 8 页 第 3 页 0版

序

号 设备位号 名称及规格 单位 数量 单件质量(kg) 总质量

(kg) 备 注

(或数据表号)

4 闸阀 Z41H-16C DN150 个 2

5 闸阀 Z41H-16C DN100 个 2

6 闸阀 Z61Y-100C DN80 个 2

7 隔氧浮床Φ8.92m 套 2

8 MF/ABC8手提式磷酸铵盐干粉灭火器 具 2

9 消防专用灭火箱（可装MF/ABC8灭火器2个） 个 1

（五） 泵房

1 反冲洗泵 台 2 附电机

Q=285m3/h H=50m P=75kW

2 蝶阀 D371X-10C DN350 个 2

3 蝶阀 D371X-10C DN300 个 3

4 闸阀 Z41H-16C DN300 个 2

5 止回阀 H44H-16C DN300 个 2

6 压力表Y-100 0-1.0MPa 块 2

7 压力表Y-100 0-0.16MPa 块 2

8 内螺纹截止阀 J11H-16C DN15 个 4

9 PP-R截止阀 DN32 PN16 个 1

10 PP-R止回阀 DN32 PN16 个 1

（七） 500m3回收水罐及回收水泵棚

1 回收水泵 台 2 附防爆电机

Q=40m3/h H=40m P=11kW

2 蝶阀 D371X-10C DN250 个 1

3 蝶阀 D371X-10C DN150 个 3

4 闸阀 Z41H-16C DN100 个 3

5 闸阀 Z41H-16C DN150 个 1

6 球阀 Q41F-16C DN150 个 4

7 止回阀 H44H-16C DN100 个 2

8 压力表Y-100 0-1.0MPa 块 2

9 压力表Y-100 0-0.16MPa 块 2

10 内螺纹截止阀 J11H-16C DN15 个 4

11 空气泡沫产生器PC16 套 1

12 呼吸阀 PN16 个 1

13 液压安全阀 DN200 PN16 个 1

14 阻火器 DN200 PN16 个 2 设备表 文件号：水-85034 /设表

项目号：S(13)0503YC003-03

共 8 页 第 4 页 0版

序

号 设备位号 名称及规格 单位 数量 单件质量(kg) 总质量

(kg) 备 注

(或数据表号)

15 隔氧浮床Φ8.92m 套 1

16 MF/ABC8手提式磷酸铵盐干粉灭火器 具 2

17 消防专用灭火箱（可装MF/ABC8灭火器2个） 个 1

(八) 药库及加药间

1 加药装置JY2000X2-200/1.0 套 1 混凝剂

Q=150 l/h H=1.0MPa

2 加药装置JY2000-400/1.0 套 1 杀菌剂

Q=350 l/h H=1.0MPa

3 加药装置JY1500X2-100/1.0 套 1 助滤剂

Q=80 l/h H=1.0MPa

4 加药装置JY1500X2-150/1.0 套 1 缓蚀、阻垢剂

Q=110 l/h H=1.0MPa

5 截止阀 J11H-16C DN32 个 1

6 截止阀 J41H-16C DN25 个 4

7 PP-R截止阀 DN32 PN16 个 1

8 PP-R截止阀 DN25 PN16 个 3

9 倒流防止器 DN32 PN10 个 1

10 冷水表 LXS-32 DN32 块 1

11 干粉灭火器 MFZ/ABC2 具 3

10 压力表Y-100 0-1.0MPa 块 2

11 内螺纹截止阀 J11H-16C DN15 个 2

12 桶泵 Q=150 l/m H=5m 套 4

附不锈钢泵管1.0m

（九） 收油部分

1 一体化收油装置 套 1

内含：

1)污油泵 Q=5m3/h H=60m N=3kW 台 2 配防爆电机

2)卧式污油罐 50m3 座 1 钢制，电伴热保 3)闸阀 Z41H-16C DN100 个 2

4)闸阀 Z41H-16C DN50 个 3

5)闸阀 Z41H-16C DN40 个 2

6)止回阀 H41H-16C DN50 个 2

7)流量计 DN40 个 1

合集下载

污水站运行记录表

污水站运行记录表

污水站运行记录表

值班人签名： 年 月 日

水污水站运行记录表

值班人签名： 年 月 日

水量（㎡/a） 水温（℃）

PH 值

9:00--- 14:00---

余 氯

9:00--- 14:00---

污水处理设备运行情况

CLO2发生器

（开关时间）

CLO2发生器药品用量

A药剂使用量

（㎏/d） B药剂使用量（㎏/d）

投加时间

时 分

投加人签字

活性炭

（工作时间）

更换时间

交接班记录

水量（㎡/a） 水温（℃）

PH 值

9:00--- 14:00---

余 氯

9:00--- 14:00---

污水处理设备运行情况

CLO2发生器

（开关时间）

CLO2发生器药品用量

A药剂使用量

（㎏/d） B药剂使用量（㎏/d）

投加时间

时 分

投加人签字

活性炭

（工作时间）

更换时间

交接班记录

污水处理厂设备及材料价格表

污水处理厂设备及材料价格表

污水处理站设备及材料价格表 A:设备部分序号设备名称型号规格单数量单价（万元）总价（万元）一进水井小计：0二粗格栅间、提升泵房300WQ480-15-45 潜水泵台25.811.6JRAG 粗格栅除污机α=72.67°b=20mm,B=1.0m,H=7.7mN=1.5KW台21632无轴螺旋输送机D=400mm,L=5.0m,N=2KW输送量W=3.0m3/h,台155JRLG 无轴螺旋输送压榨一体机α=30°,L=4.0m,N=1.5KW,处理量W=3.0m3/h台15.65.6SFZ 型明杆式镶铜铸铁方闸门B×L=1000×1000个52.311.5LQD型暗杆式手电两用启闭机启闭力T=1t, N=0.6KW台50.84电动单梁悬挂起重机3T，跨6m，运行电机2×0.4kw，起升电机4.5kw台13.63.6电动单梁悬挂起重机3T，跨3.5m，运行电机2×0.4kw，起升电机3kw台13.23.2轴流风机T35-11-2.8，D=280mm，外形Φ355，W=3202m/h,β=35°,ω=1450r/min台20.61.2小计：77.70三细格栅间JRAG-110×3000回转式细格栅除污机B=1100mm,h=3000mm,b=5,a=75°,P=1.5KW台219.539JRLG-320螺旋栅渣压榨机W=2.2m3/h, d=320mm,L=6300 N=3KW台15.85.8JHGS-250螺旋砂水分离器Q=50m3/h,d=250mm,l=5520mm,H=2.1m,N=0.75KW台14.64.6沉砂池搅拌机叶轮直径D=1m,N=0.75KW，台21.32.6气提除砂机Q=10L/S, 出口DN100台22.85.6三叶罗茨鼓风机Q=1.98m3/h,P=0.55KPa, N=4KW台20.91.8电动单梁悬挂起重机2T，跨3.5m，运行电机2×0.4kw，起升电机3kw，起升高度4米台133SFZ 型明杆式铸铁方闸门1100×1100台62.313.8LQD型暗杆式手电两用启闭机启闭力T=1t, N=0.6KW台60.84.8SFZ 型明杆式铸铁方闸门600×600台313LQD型暗杆式手电两用启闭机启闭力T=1t, N=0.6KW台30.82.4轴流风机T35-11-2.8，D=280mm，外形Φ355，W=1649m/h,β=35°,ω=2900r/min台40.72.8小计：89.20四生化池潜水推流器DQT022×1400 N=2.2KWD=1400,R=52r/min台43.514潜水回流泵SRP2.5，N=2.5KW，Q=420L/s,H=0.5m,台24.89.6激活式溶氧曝气机JYJ11-Q，充氧量=18.9Kg/h，供氧直径=15m ,N=11KW套1214.5174加压泵（管道泵）ISG（B）200-200（I）A，Q=430m3/h,H=9m, N=18.5KW台31.33.9污泥泵（潜污泵）80WQ40-7-2.2，Q=40m3/h,H=7m,N=2.2KW台20.30.6加药装置TV-1/2.2-2套15.85.8小计：207.90五水力循环澄清池射流絮凝反应器非标套22142小计：42.00六污泥脱水机房冲洗水泵Q=21.6m3/h, B=60m, N=11KW台21.53加药装置 N=1.75KW套11.81.8加药泵Q=1.0m3/h, H=40m, N=0.5KW台22.55移动空压机Q=0.25m3/h, P=0.7MPa, N=2.2KW台20.81.6一体化脱水机NDY-Q1500Q=30-60m3/h,B=1.5m,N=2.05KW台22244水平输送机D=320, L=10m, N=1.1-1.5KW台15.25.2倾斜输送机D=320, L=10m,倾斜25°,N=1.1-1.5KW台15.25.2进泥螺杆泵80/65SWB50/20Q=50m3/h,H=20m,H=7.5KW台21.53悬挂式中心传动刮泥机外缘直径D=4000,外缘线速度3m/min,功率0.4kw套188小计：76.80七化验设备马福炉台10.50.5电热恒温烘干箱台20.30.6电热恒温培养箱台10.30.3生化培养箱（BOD5）台20.731.46电冰箱台10.250.25电热恒温水浴锅台10.10.1分析天平台20.51物理天平台20.51生物显微镜台10.670.67电动离心机台10.560.56真空泵台10.150.15蒸气灭菌箱台10.50.5磁力搅拌器台20.060.12电加热板台30.050.15康氏振荡器台10.30.3分光光度计台11.41.4紫外/可见光分光光度计台11.41.4CODCr测定仪台11.31.3DO测定仪台20.51PH/离子浓度计台10.30.3水分测定仪台10.350.35纯水制造系统套10.250.25自动取样器台10.350.35化验室台柜台180.11.8设备运杂费0.79小计：16.60八电气设备电力变压器S11-M-800/10800KVA台100低压配电柜GGD3-02台10低压配电柜GGD2-39G台10低压配电柜GGD2-39G台10无功功率自动补偿柜GGJ2-01台10无功功率自动补偿柜GGJ2-02台10低压配电柜GGD2-49G台10低压配电柜GGD2-49G台10低压配电柜XLF-21-25G台10低压配电柜XLF-21-06G台10低压配电柜XLF-21-25G台10低压配电柜XL-21F-25G台10低压配电柜XLF-21-06G台10低压配电柜XL-21-06G台10低压配电柜XL-21F-25G台10低压配电柜JXF-3001台30高压配电柜XGN2-10-08G台10高压配电柜XGN2-10-08G台10高压配电柜XGN2-10-44台10高压配电柜XGN2-10-08台10潜污泵变频控制柜非标台10机旁控制箱BSX3-AAW台240小计：0.00九消毒池设备紫外线消毒设备UVC-320W-8组517.587.5一体化电控柜OC-320W-8-5套1水位控制溢流堰YLY-1.75/0.55套1水位传感器WLM-01套1不锈钢方闸门1000×1000套224小计：91.50十运输设备运泥车台119.619.6管理用车检查车台29.519小计：38.60十一自控设备1超声波液位差变送器JYCS-83S 分体式超声波液位计 双传感器接入 液位差输出 输出4~20mA 电源220VAC 壁挂式安装套22.194.38超声波液位传感器JYCS-811 超声波传感器 过程连接GIAIP67套42.379.48超声波液位计JYCS-801一体式超声波液位计 二线制4~20mA输出 支架安装 IP67套11.1251.125超声波液位差变送器JYCS-83S 分体式超声波液位计 双传感器接入 液位差输出 输出4~20mA 电源220VAC 壁挂式安装套12.192.19超声波液位传感器JYCS-811 超声波传感器 过程连接GIAIP67套41.7256.9PH变送器P53 PH控制器 输出4~20mA 电源220VAC壁挂式安装套11.941.94PH电极pHDTM差分PH电极 带电极保护套 侵入式安装套11.551.55COD检测仪CODMAX铬法在线式COD检测仪 国标铬法输出4~20mA 电源220VAC 配预处理系统套119.6519.65SS测量仪Txpro-2 悬浮物分析仪,输出4~20mA,220VAC电源套15.625.62SS探头R240,投入式套12.992.99TP检测仪Phosphas∑Sigma总磷分析仪 ,4~20mA输出,220VAC电源,带预处理系统套12525NH3-N检测仪AmtaxTM Compact在线式氨氮分析仪,4~20mA输出,220VAC电源,带预处理系统套119.219.2电磁流量计JYDT 智能电磁流量计 DN600 电极材料1Cr18Ni9Ti 氯丁橡胶衬里 4~20mA输出220VAC电源套13.883.88ORP变送器P53 ORP控制器 输出4~20mA 电源220VAC 带防雨罩套21.943.88ORP电极pHDTM差分ORP电极 带电极保护套 侵入式安装套21.553.1溶解氧测量仪在线溶解氧分析仪 SC100控制器,输出4~20mA,220VAC电源套28.2816.56溶解氧探头LDO荧光法无膜溶解氧探头 浸入式套22.655.3COD检测仪套12525TP检测仪套112.612.6TP检测仪套119.6519.65PH测量仪P53 PH控制器 输出4~20mA 电源220VAC壁挂式安装套12.592.59PH电极pHDTM差分PH电极 带电极保护套 侵入式安装套12.072.07SS测量仪Txpro-2 悬浮物分析仪,输出4~20mA,220VAC电源套15.625.62SS探头R240,投入式套12.992.99明渠流量计JYCS-83M 分体式超声波液位计 单通道明渠流量测量 输出4~20mA 电源220VAC带防雨罩套13.563.56超声波液位传感器JYCS-811 超声波传感器 过程连接GIAIP67套13.163.16NPW-150 总磷/总氮/COD分析仪4~20mA输出 220VAC电磁流量计JYDT 智能电磁流量计 DN100 电极材料1Cr18Ni9Ti 氯丁橡胶衬里 4~20mA输出220VAC电源套13.063.06电磁流量计JYDT 智能电磁流量计 DN100 电极材料1Cr18Ni9Ti 氯丁橡胶衬里 4~20mA输出220VAC电源套13.063.06超声波液位计JYCS-801一体式超声波液位计 二线制4~20mA输出 支架安装 IP67套11.51.5CAVT系统14台摄像头，四台网络视频服务器，一个电视墙套112.512.5小计：230.11十二自控设备2PLC控制站西门子S7-315 CPU，包括电源模块，IO模块动 通讯模块，中间继电器，接线端子AI:34,AI:3,DI:206,DO:86套113.6713.67操作站Intel CPU E8200，2G RAM，250GB硬盘，20×DVD刻录机套215.4530.9PLC软件含PLC编程及PC监控软件、控制软件、仿真调试程序 故障诊断程序、通讯程序16.156.15显示器22寸液晶显示器，分辨率1600×1200,DVI接口20.561.12打印机黑白激光打印机，A4，17页/分20.220.44操作台23.156.3控制柜220×800×600，包括SPD保护、隔离变压器21.322.64UPS电源3KVA，在线式，30min20.450.9以太网及现场总线10MBPS工业以太网交换机、OLM光纤链路模块、PROFIBUS-DP连接组件，直埋双铠装4芯光缆，PROFIBUS-DP总线电缆14.774.77小计：66.89合计：937.30 B:电缆部分序号名称规格型号单数量单价（元）总价（元）一电力电缆YJV22-15KV-3×95米14259.363631.04YJV22-0.6/1KV-3×35＋1×16米75288.5866612.16YJV22-0.6/1KV-3×50＋1×25米108121.313100.4YJV22-0.6/1KV-4×6米12421.82703.2YJV22-0.6/1KV-4×2.5米121910.2212458.18YJV22-0.6/1KV-4×10米15535.35471.5YJV22-0.6/1KV-4×4米87715.4413540.88YJV22-0.6/1KV-4×2.5米44610.224558.12YJV22-0.6/1KV-5×10米643.3259.8YJV22-0.6/1KV-5×4米2318.76431.48小计（万元）：12.28二控制电缆KVVP-0.5KW-2×1.5米2006.221244KVVP-0.5KW-5×1.5米384010.8241548.8KVV-0.5KW-5×1.5米18006.2711286KVVP-0.5KW-5×1.0米2308.281904.4KVVR-450/750V-7×1.5米17328.9115432.12KVVR-450/750V-2×1.5米24796.917105.1KVVR-450/750V-4×1.5米1875.661058.42KVVR-450/750V-12×1.5米9515.31453.5小计（万元）：9.10合计（万元）：21.38 C:主要管材管件部分序号名称规格参数单位数量单价（元）总价（元）一生化池部份1HDPE给水管DN630 PN1.0米102866.7228667.22注塑90°弯头DN630 个37982.9423948.823HDPE给水管DN110 PN1.0米5590.674986.854HDPE给水管DN160 PN1.0米280189.5853082.45HDPE给水管DN315 PN1.0米40723.7728950.8

污水处理主要工艺设备一览表

污水处理主要工艺设备一览表

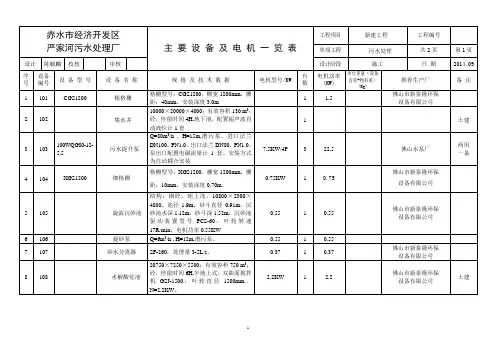

1 赤水市经济开发区
