当前位置：文档之家 › 水力学考试试题2-样品答案2

水力学考试试题2-样品答案2

  • 格式：doc
  • 大小：20.50 KB
  • 文档页数：2

5、以下各组物理量中，属于同一量纲的是〔 D 〕

6、从作用力角度分析，在以下渠道中能产生均匀流的渠道为〔B 〕

A 平坡渠道 B 正坡渠道 C 逆坡渠道 D非棱柱形正坡渠道

7、矩形断面渠道最小断面比能Esmin与相应的临界水深hk之比Esmin/hk =〔B〕

A 2.0 B 1.5 C 1.0 D 0.5

8、一堰顶厚度δ=5m，堰前水头H=1.8m，那么此堰属于〔C〕。

A 薄壁堰 B 实用堰 C 宽顶堰 D 三角堰

9、 水击得相长计算式为〔B 〕。

A B C D

10、液流为恒定均匀流时，必有〔 A 〕为零。

A 时变加速度 B 位变加速度 C 水力坡度 D 测压管坡度

三、作图题〔本大题分3小题，共16分〕

1．。〔10分〕

2．以下渠道各段充分长，试画出水面线〔3〕

3．定性绘出图示管道的总水头线和测压管水头线。 〔3〕

四、简答题〔本大题分3小题，共15分〕

1、试述液体静力学的根本方程及其各项的物理意义。 (5分)

2、简述尼古拉兹实验中沿程水力损失系数λ的变化规律。 〔5〕

3、雷诺数与佛汝德数的意义、表达式及作用。〔5〕

五、计算题〔本大题共4小题，总计39分〕

1、容积为10 m3的水，当压强增加了10个大气压时容积减少10升，试求该水体的体积弹性系数K。〔9〕

2、一铅直矩形闸门，如以下图所示。h1=1.0m，h2=2.0m，门宽b=1.5m，试用解析法及图解法求其静水总压力FP的大小。 〔10〕

1〕解析法：

Fp=Pc•A

2〕图解法：

Fp=b•Ω

3、有一溢流坝，流量系数m=0.49，当通过单宽流量q=15 m3/s时，下游矩形断面河槽中的水深ht=5.5m，坝下游收缩断面水深hc0=0.86m。〔1〕求坝顶总水头H0〔其中：ε=1.0，σs=1.0〕； 〔2〕判别坝下游是否发生水跃？假设发生，指出为何种水跃。(10分)

4、一液体的流速表达式为：。试分析液体的运动特征： 〔一〕是否为恒定流？〔二〕液体质点有无变形运动？〔三〕液体微团有无旋转运动？

合集下载

水力学试卷(2)

水力学试卷(2)

水力学试卷（2）

一．单项选择题（每小题 1 分，共 20 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

1．平面流场中流线与等势线的关系为（ ）

A．平行 Ｂ．斜交 Ｃ．正交 Ｄ．不确定

2．在一个标准大气压下，4℃以上水的容重随温度的升高而（ ）

A．增大 Ｂ．不变 Ｃ．减小 Ｄ．不一定

3．渗流模型中渗流流速u与真实渗流u0的相对大小为（ ）

A．u＜u0 Ｂ．u＝u0 Ｃ．u＞u0 Ｄ．不确定

4．液体中某点的绝对压强为4m水柱压，则该点的真空度为（ ）

A．4m水柱压 Ｂ．6m水柱压 Ｃ．-4m水柱压 Ｄ．-6m水柱压

5．水流沿等直径水平放置的管道作恒定流动，管轴线上沿水流方向的1、2两点的压强p1与p2的关系为（ ）

A．p1＞p2 Ｂ．p1＝p2 Ｃ．p1＜p2 Ｄ．无法确定

6．关于明渠均匀流，不正确的表述是（ ）

A． 流线为一簇相互平行的直线

Ｂ．过水断面上的流速分布及平均流速沿程不变

Ｃ．过水断面的形状、尺寸及水深沿不变

Ｄ．总水头线与水面线重合

7．某水箱外接一渐缩管，若水箱水位保持不变，沿管内流动的水流属（ ）

A．恒定均匀流 Ｂ．恒定非均匀流 Ｃ．非恒定均匀流 Ｄ．非恒定非均匀流

8．置于容器内只受重力作用、静止的、连通的、同一种液体，等压面为（ ）

A．水平面 Ｂ．斜平面 Ｃ．旋转抛物面 Ｄ．容器壁面

9．紊流光滑区中，沿程水头损失系数λ（ ）

A． 与雷诺数及相对粗糙度有关 Ｂ．仅与相对粗糙度有关

Ｃ．仅与流速有关 Ｄ．仅与雷诺数有关

10．谢才系数的经验公式（ ）

A．适用于各种情况 Ｂ．只适用于明渠

Ｃ．只适用于管流 Ｄ． 只适用于阻力平区的紊流

11．如图所示两矩形断面渠道，其过水断面面积、糙率及底坡均相等，但底宽及水深不同，比较两渠道中通过流量的相对大小为（ ）

水力学试卷(10)

水力学试卷(10)

水力学试卷（10）

一. 问答题（每小题 8 分，共 40 分）

1.作用于液体的力可分成哪两类？请分别举例说明。

2.何谓绝对压强、相对压强、真空？绝对压强是否可为负值？最大真空压强为多少？

3.何谓层流？何谓紊流？如何判别？

4.写出堰流的普遍公式，并指出式中各要素的物理意义。

5.什么是渗流模型？它与实际渗流有何区别？

二.作图题（每小题 5 分，共10分）

6.绘出图中二向曲面上的压力体图。

三.计算题（本大题分4小题，共50分）

7.有一矩形平面闸门，宽度b=2m，两边承受水压力，如图所示。已知h1=4m，h2=8m。求闸门上静水总压力的大小及其作用点的位置。 （14分）

8.图示为一盛水容器。为了测出容器内A点的压强，在该处装一水银测压计。已知测压计中各液面和A点的标尺读数分别为▽1＝1.3m，▽2＝0.4m，▽3＝1.1m，求A 点的绝对压强和相对压强。（10分）

9. 用螺栓将喷嘴固定在圆管上，如图所示。已知管径及喷嘴出口直径分别为D1＝6cm和D2＝2cm。喷嘴的局部水头损失系数ζ＝0.08（对应于喷嘴出口流速），喷嘴出口流速V2

=20m/s。求螺栓所受的拉力。（取动能校正系数及动量校正系数均为1）（14分）

10.一梯形断面渠道，底宽b=1.5m, 边坡系数m=2，底坡i=0.0062, 糙率系数n=0.018, 当正常水深h0 =1.6m时，求通过该渠道的流量Q。（12分）

水力学测试题答案

水力学测试题答案

3---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

A卷 第 1 页 共 3 页 …………………………………………

密

……………………

封

……………………

线

………………………………………………

级

号

名

班

学

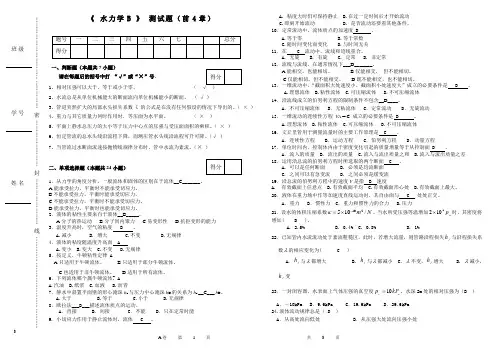

姓 《 水力学B 》 测试题（前4章）

一、判断题（本题共7小题）

请在每题后的括号中打 “√”或“×”号。

1、相对压强可以大于、等于或小于零。 （

√ ）

2、水流总是从单位机械能大的断面流向单位机械能小的断面。 ( √ )

3、管道突然扩大的局部水头损失系数ζ的公式是在没有任何假设的情况下导出的。（ × ）

4、重力与其它质量力同时作用时，等压面为水平面。 （ × ）

5、平面上静水总压力的大小等于压力中心点的压强与受压面面积的乘积。（ × ）

6、恒定管流的总水头线沿流程下降，而测压管水头线沿流程可升可降。（√ ）

7、当管流过水断面流速按抛物线规律分布时，管中水流为紊流。（× ）

二、单项选择题（本题共24小题）

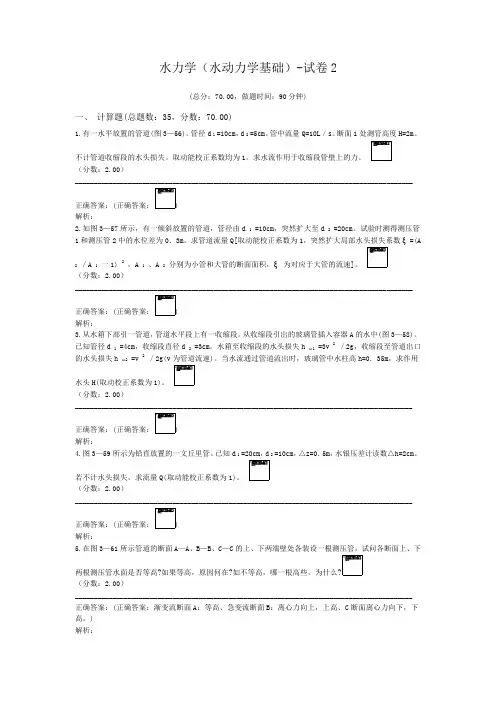

水力学(水动力学基础)-试卷2

水力学(水动力学基础)-试卷2

水力学（水动力学基础）-试卷2

(总分：70.00，做题时间：90分钟)

一、 计算题(总题数：35，分数：70.00)

1.有一水平放置的管道(图3—56)。管径d 1 =10cm，d 2 =5cm。管中流量Q=10L／s。断面1处测管高度H=2m。不计管道收缩段的水头损失。取动能校正系数均为1。求水流作用于收缩段管壁上的力。

（分数：2.00）

__________________________________________________________________________________________

正确答案：(正确答案：)

解析：

2.如图3—57所示，有一倾斜放置的管道，管径由d 1 =10cm，突然扩大至d

2 =20cm。试验时测得测压管1和测压管2中的水位差为0．3m。求管道流量Q[取动能校正系数为1，突然扩大局部水头损失系数ξ=(A

2

／A 1 一1) 2 ，A 1 、A 2 分别为小管和大管的断面面积，ξ为对应于大管的流速]。

（分数：2.00）

__________________________________________________________________________________________

正确答案：(正确答案：)

解析：

3.从水箱下部引一管道，管道水平段上有一收缩段。从收缩段引出的玻璃管插入容器A的水中(图3—58)。已知管径d 1 =4cm，收缩段直径d 2 =3cm。水箱至收缩段的水头损失h ω1 =3v 2 ／2g，收缩段至管道出口的水头损失h ω2 =v 2 ／2g(v为管道流速)。当水流通过管道流出时，玻璃管中水柱高h=0．35m，求作用水头H(取动校正系数为1)。

（分数：2.00）

__________________________________________________________________________________________
