抽水试验数据汇总表

一 任务来源

大连地铁三十里堡隧道区间构造施工受到本线第四系孔隙潜水影响, 需求取该层地下水水文地质参数。

二 试验目旳

通过现场试验获取试验特性曲线, 选择适合水文地质条件旳计算公式求取水文地质参数, 为确定基坑降排水设计方案提供可靠根据, 合理优化施工降水方案, 保护水资源。

三 试验任务

由于试验场地条件限制, 拟针对第四系全新统冲洪积层（Q4al+pl）粉质粘土层进行带观测孔旳单井抽水试验。试验场区位置及试验井孔平面布置见附图一。

四 试验工作布置

（一）水文地质钻探工作

共布置抽水试验孔1眼, 井深暂定33m, 实际中钻至震旦系石灰岩终孔, 井径Φ600mm, 管径Φ219mm(井构造见附图二)；抽水专门观测孔2眼, 井深暂定33m, 实际中钻至震旦系石灰岩终孔, 井径Φ600mm, 管径Φ400mm（井构造见附图二）, 6m间距布设1眼, 20m间距布设1眼。

（二）抽水试验

运用单孔抽水带多种观测孔进行旳抽水试验, 可精确求取水文地质参数。本次试验在钻孔成井后, 运用单孔抽水, 同步观测2眼观测井, 稳定期间分别为8、16小时, 小落程出水量为大落程出水量旳1/2—2/3。

（三）抽水试验观测频率、精度规定及所有试验工作时间 1. 抽水试验技术规定

抽水试验旳布置应满足国家现行规范旳规定, 同步应观测水位和水量；抽水稳定延续时间不不大于8H。抽水结束后应进行恢复水位观测直至稳定。

2. 静水位观测

每小时观测一次, 三次所测水位相似或4小时内水位相差不超过2厘米, 即为静止水位。

3. 抽水试验稳定原则

动水位无持续上升或下降趋势, 若有观测孔则以距抽水主孔最远端旳观测孔鉴定；同步考虑区域该时段旳自然水位变化状况, 若与区域自然水位变化一致, 同样鉴定稳定。

4. 水跃值确实定

在抽水井外环滤层中安放专门水位观测管, 用于观测水跃值。

5. 观测频率

抽水孔、观测孔均按稳定流抽水试验频率进行观测, 即开泵前测初始静水位, 开泵后第1.2.3、4、6、8、10、15、20、25、30、40、50、60、80、100、120分各测一次,

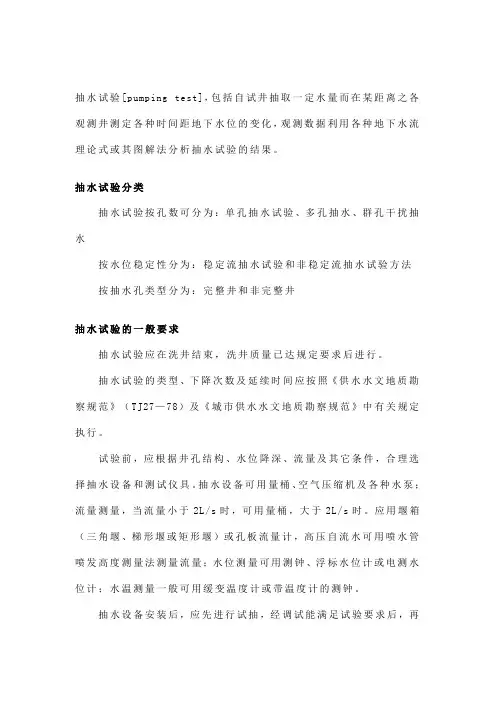

抽水试验[pumping test]，包括自试井抽取一定水量而在某距离之各观测井测定各种时间距地下水位的变化，观测数据利用各种地下水流理论式或其图解法分析抽水试验的结果。

抽水试验分类

抽水试验按孔数可分为：单孔抽水试验、多孔抽水、群孔干扰抽水

按水位稳定性分为：稳定流抽水试验和非稳定流抽水试验方法

按抽水孔类型分为：完整井和非完整井

抽水试验的一般要求

抽水试验应在洗井结束，洗井质量已达规定要求后进行。

抽水试验的类型、下降次数及延续时间应按照《供水水文地质勘察规范》（TJ27—78）及《城市供水水文地质勘察规范》中有关规定执行。

试验前，应根据井孔结构、水位降深、流量及其它条件，合理选择抽水设备和测试仪具。抽水设备可用量桶、空气压缩机及各种水泵；流量测量，当流量小于2L/s时，可用量桶，大于2L/s时。应用堰箱（三角堰、梯形堰或矩形堰）或孔板流量计，高压自流水可用喷水管喷发高度测量法测量流量；水位测量可用测钟、浮标水位计或电测水位计；水温测量一般可用缓变温度计或带温度计的测钟。

抽水设备安装后，应先进行试抽，经调试能满足试验要求后，再正式抽水。

采用空气压缩机作抽水试验时，应下测水位管，在测水位管内测量动水位。

抽水试验中应做好地面排水，使抽出的水排至试验孔影响范围以外。

在抽水试验中，应及时进行静止水位、动水位、恢复水位、流量、水温、气温等项观测，并及时如实记录，不得任意涂改或追记。

如遇水位、流量、水的浑浊度及机械运转等发生突变时，应做详细记录，并及时查明原因。

稳定流抽水试验－在抽水过程中，要求出水量和动水位同时相对稳定，并有一定延续时间的抽水试验。

非稳定流抽水试验－在抽水过程中，一般仅保持抽水量固定而观测地下水位变化，或保持水位降深固定，而观测抽水量和含水层中地下水位变化的抽水试验。

开采性抽水试验－按开采条件或接近开采条件要求进行的抽水试验。

1 附表 1 供水井抽水试验水位观测记录表

抽水井编号： 2 深度(m)： 80 静水位: 16.5 m

观测井编号： 1 深度(m)： 50 静水位: 16.2 m

序 时 间 间隔 累计 抽水井

水位埋深 抽水井

水位降深 三角堰

水头高度 抽水流量 气温 水温 观测井

水位埋深

号 月 日 时 分 min min m m cm m3·h1 ℃ ℃ m

9 15 8 0 0 0 16.5 0 0 22 16.5 15.8

1 0.5 0.5 18.0 1.5 11 20.2 22 16.5 17.0

2 0.5 1 21 4.5 11 20.2 23 16.5 17.1

3 0.5 1.5 22.5 8.5 12 25.1 23 16.5 17.2

4 0.5 2 25 9.5 12 25.1 23 16.5 18.2

5 0.5 2.5 26 10.5 13 30.7 23 166 18.3

6 0.5 3 27 11 13 30.7 23.5 16.6 18.5

7 0.5 3.5 27.5 12 13 30.7 23.5 16.6 18.5

8 0.5 4 28.5 14 14 37.0 24 16.6 18.5

9 1 5 30.5 16 14 37.0 24 16.5 18.5

10 1 6 32.5 16 14 37.0 24 16.5 18.5

11 1 7 32.5 16 14 37.0 24 16.5 18.7

12 1 8 32.5 19 14 37.0 24 16.5 18.7

13 2 10 35.5 19 14 37.0 25 16.5 18.9

抽水试验记录表

合同名称：神木县2014年小型农田水利重点县建设项目-Ⅱ

合同编号：SMX-2014XSZDX-SG –Ⅱ 承包人：陕西元辰建设工程有限公司

单位工程名称 神木县2014年小型农田水利重点建设项目-Ⅱ 分部工程名称 2-1 机井工程

单元工程名称 2-1-14马家壕新建机井4# 试验日期 2016年3月25日

抽水设备 潜水泵 规格型号 200QJ32-91/7

试

验

记

录

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

降水（m）

水量（m³）

静水位

动水位

工程负责人： 记录： 现场监理：
