latch的工作原理

锁存器、触发器、寄存器和缓冲器

一、锁存器

锁存器（latch）---对脉冲电平敏感，在时钟脉冲的电平作用下改变状态。

锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，仅当锁存器处于使能状态时，输出才会随着数据输入发生变化。（简单地说，它有两个输入，分别是一个有效信号EN,一个输入数据信号DATA_IN，它有一个输出Q，它的功能就是在EN有效的时候把DATA_IN的值传给Q，也就是锁存的过程）。

锁存器不同于触发器，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。锁存器也称为透明锁存器，指的是不锁存时输出对于输入是透明的。

应用场合：数据有效迟后于时钟信号有效。这意味着时钟信号先到，数据信号后到。在某些运算器电路中有时采用锁存器作为数据暂存器。

缺点：时序分析较困难。

不要锁存器的原因有二：1、锁存器容易产生毛刺，2、锁存器在ASIC（专用集成电路）设计中应该说比ff（触发器）要简单，但是在FPGA的资源中，大部分器件没有锁存器这个东西，所以需要用一个逻辑门和ff来组成锁存器，这样就浪费了资源。（用CPLD（复杂可编程逻辑器件）和FPGA（现场可编程逻辑阵列）来进行ASIC设计是最为流行的方式之一）

优点：面积小。锁存器比FF快，所以用在地址锁存是很合适的，不过一定要保证所有的latch信号源的质量，锁存器在CPU设计中很常见，正是由于它的应用使得CPU的速度比外部IO部件逻辑快许多。latch完成同一个功能所需要的门较触发器要少，所以在asic中用的较多。

二、触发器

触发器（Flip-Flop，简写为FF），也叫双稳态门，又称双稳态触发器。是一种可以在两种状态下运行的数字逻辑电路。触发器一直保持它们的状态，直到

它们收到输入脉冲，又称为触发。当收到输入脉冲时，触发器输出就会根据规则改变状态，然后保持这种状态直到收到另一个触发。

Latch的工作原理

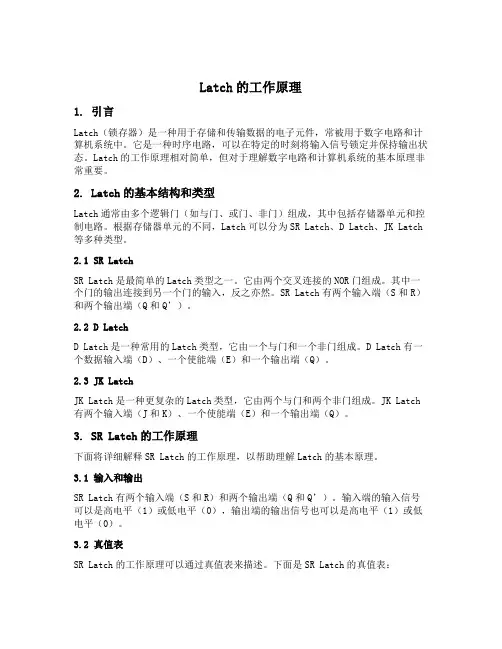

1. 引言

Latch（锁存器）是一种用于存储和传输数据的电子元件，常被用于数字电路和计算机系统中。它是一种时序电路，可以在特定的时刻将输入信号锁定并保持输出状态。Latch的工作原理相对简单，但对于理解数字电路和计算机系统的基本原理非常重要。

2. Latch的基本结构和类型

Latch通常由多个逻辑门（如与门、或门、非门）组成，其中包括存储器单元和控制电路。根据存储器单元的不同，Latch可以分为SR Latch、D Latch、JK Latch等多种类型。

2.1 SR Latch

SR Latch是最简单的Latch类型之一。它由两个交叉连接的NOR门组成。其中一个门的输出连接到另一个门的输入，反之亦然。SR Latch有两个输入端（S和R）和两个输出端（Q和Q’）。

2.2 D Latch

D Latch是一种常用的Latch类型，它由一个与门和一个非门组成。D Latch有一个数据输入端（D）、一个使能端（E）和一个输出端（Q）。

2.3 JK Latch

JK Latch是一种更复杂的Latch类型，它由两个与门和两个非门组成。JK Latch有两个输入端（J和K）、一个使能端（E）和一个输出端（Q）。

3. SR Latch的工作原理

下面将详细解释SR Latch的工作原理，以帮助理解Latch的基本原理。

3.1 输入和输出

SR Latch有两个输入端（S和R）和两个输出端（Q和Q’）。输入端的输入信号可以是高电平（1）或低电平（0），输出端的输出信号也可以是高电平（1）或低电平（0）。

3.2 真值表

SR Latch的工作原理可以通过真值表来描述。下面是SR Latch的真值表： S R Q Q’

0 0 Q Q’

0 1 0 1

1 0 1 0

1 1 X X

根据真值表，可以得出以下结论： - 当S和R都为0时，Q和Q’的状态保持不变。

- 当S为0，R为1时，Q为0，Q’为1，表示Latch被复位（reset）。 - 当S为1，R为0时，Q为1，Q’为0，表示Latch被设置（set）。 - 当S和R都为1时，Q和Q’的状态无法确定（X表示不确定）。

latch工作原理

Latch（锁存器）是一种基本的数字电路元件，常用于存储和传输数据。它的工作原理相对简单，但在数字系统中起着重要的作用。

一、什么是Latch？

Latch是一种双稳态（bistable）电路，它可以在两个稳定状态之间切换。这两个状态通常被称为“Set”和“Reset”。Latch可以通过输入信号的变化来切换状态，并且可以保持其状态，即使输入信号不再存在。

二、Latch的基本结构

Latch通常由两个互补的非门（NOR）或非门（NAND）构成。这两个门的输出互相连接，形成一个反馈回路。其中一个门被称为“Set”输入，另一个门被称为“Reset”输入。当“Set”输入为高电平时，Latch进入“Set”状态；当“Reset”输入为高电平时，Latch进入“Reset”状态。

三、Latch的工作原理

当Latch处于“Set”状态时，其输出为高电平。这是因为“Set”输入信号将一个门的输入引脚拉低，导致该门的输出为高电平，从而使反馈回路中的另一个门的输入引脚也为高电平，进而保持输出为高电平。

当Latch处于“Reset”状态时，其输出为低电平。这是因为“Reset”输入信号将一个门的输入引脚拉低，导致该门的输出为高电平，从而使反馈回路中的另一个门的输入引脚也为低电平，进而保持输出为低电平。

四、Latch的应用

Latch在数字系统中有广泛的应用。其中一个常见的应用是作为存储元件，用于存储数据。通过控制“Set”和“Reset”输入信号，可以将数据写入Latch，并在需要时读取出来。Latch还可以用于实现寄存器、计数器和其他复杂的数字逻辑电路。

Latch还可以用于时序电路中的状态保持。在时序电路中，Latch可以用来存储和传输状态信息，以确保正确的时序操作。

五、总结

Latch是一种重要的数字电路元件，具有存储和传输数据的功能。它的工作原理基于两个稳定状态之间的切换，通过控制输入信号来改变状态。Latch在数字系统中有广泛的应用，包括存储元件、时序电路和其他复杂的数字逻辑电路。了解Latch的工作原理对于理解数字系统的设计和功能至关重要。

d锁存器原理

锁存器（Latch）是数字电路中常用的一种触发器，它可以存储一个比特（Bit）的信息，并且在时钟信号的作用下，可以对存储的信息进行读写操作。在数字电路中，锁存器被广泛应用于寄存器、存储器、计数器等电路中，是数字系统中的重要组成部分。本文将介绍锁存器的原理及其在数字电路中的应用。

首先，我们来了解一下锁存器的基本原理。锁存器由两个互补的门电路构成，一般是由两个与门或两个或门构成。其中，与门锁存器的输入端是使能端和数据端，当使能端为高电平时，数据端的输入信号可以被锁存器存储；而或门锁存器的输入端是使能端和数据端，当使能端为低电平时，数据端的输入信号可以被锁存器存储。这两种类型的锁存器都可以实现数据的存储和读取操作。

在数字电路中，锁存器常用于存储器件中，如寄存器和存储器。在寄存器中，锁存器可以用来存储指令、地址、数据等信息；在存储器中，锁存器可以用来存储临时数据、中间结果等。此外，锁存器还可以用于构建计数器、状态机等电路，实现数字系统中的各种功能。

除了在数字电路中的应用外，锁存器还常用于时序电路中。在时序电路中，锁存器可以用来实现数据的同步和延时操作，保证系统的稳定性和可靠性。此外，锁存器还可以用于控制电路中，实现信号的存储和传递，保证系统的正常运行。

总的来说，锁存器是数字电路中常用的一种触发器，它可以实现数据的存储和读取操作，广泛应用于寄存器、存储器、计数器等电路中。在数字系统中，锁存器是非常重要的组成部分，对系统的稳定性和可靠性起着至关重要的作用。希望通过本文的介绍，读者能对锁存器有一个更加深入的理解，并且能够在实际应用中灵活运用锁存器，提高数字系统的性能和可靠性。
