钢管架承重支撑荷载计算

钢梁架承重支撑荷载计算

背景

钢梁架是一种常用的结构支撑系统，用于承载和分散建筑物或桥梁的荷载。在设计和建设钢梁架时，正确计算和估算承重支撑荷载是非常重要的。

目标

本文档的目标是提供一种简单而有效的方法，用于计算和估算钢梁架的承重支撑荷载。

方法

以下是计算和估算钢梁架承重支撑荷载的一般步骤：

1. 确定建筑物或桥梁的设计重量：这包括整个结构的自重，以及导致额外荷载的其他因素，如人员、家具等。 2. 根据建筑物或桥梁的平面布局和结构形式，确定各个钢梁架的位置和数量。

3. 根据设计重量和钢梁架的布局，计算每个钢梁架需要承受的荷载。

4. 考虑荷载的分布情况和钢梁架的承重能力，确定每个钢梁架的承重能力。

5. 根据每个钢梁架的承重能力和荷载需求，选择适当的钢梁架材料和尺寸。

注意事项

在进行钢梁架承重支撑荷载计算时，需要注意以下事项：

1. 使用正确的单位：确保在计算和估算过程中使用正确的重量单位，如千克或吨。

2. 考虑动态荷载：除了静态重量外，还应考虑建筑物或桥梁上的动态荷载，如行人和车辆的荷载。

3. 考虑不同荷载情况：根据不同的使用情况和建筑物类型，可能存在不同的荷载情况，如风荷载、地震荷载等。 4. 参考相关标准和规范：在进行计算和估算时，参考适用的国家或地区的建筑工程标准和规范，以确保计算结果的准确性。

结论

通过正确的计算和估算钢梁架的承重支撑荷载，可以确保钢梁架的稳定性和安全性。在进行计算过程中，需要仔细考虑建筑物的设计重量、钢梁架的布局和材料的选择。同时，遵循相关的标准和规范，能够提供可靠的计算结果，确保钢梁架的设计和建设的成功。

300mmx1800mm梁模板扣件钢管支撑架计算书

依据规范:

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

《建筑施工模板安全技术规范》JGJ 162-2008

《建筑结构荷载规范》GB50009-2012

《钢结构设计规范》GB50017-2003

《混凝土结构设计规范》GB50010-2010

《建筑地基基础设计规范》GB50007-2011

《建筑施工木脚手架安全技术规范》JGJ 164-2008

计算参数:

钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为4.2m，

梁截面 B×D=300mm×1800mm，立杆的纵距(跨度方向) l=0.45m，立杆的步距

h=1.20m，

梁底增加2道承重立杆。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

内龙骨采用40.×80.mm木方。

木方剪切强度1.6N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

梁底支撑顶托梁长度 0.80m。

顶托梁采用双钢管：Φ48×3.0。

梁底承重杆按照布置间距250,300mm计算。

模板自重0.20kN/m2，混凝土钢筋自重25.50kN/m3。

振捣混凝土荷载标准值2.00kN/m2，施工均布荷载标准值2.50kN/m2。

扣件计算折减系数取1.00。

420012001800300250300250

图1 梁模板支撑架立面简图

按照模板规范4.3.1条规定确定荷载组合分项系数如下：

由可变荷载效应控制的组合S=1.2×(25.50×1.80+0.20)+1.40×2.00=58.120kN/m2

由永久荷载效应控制的组合S=1.35×25.50×1.80+0.7×1.40×2.00=63.925kN/m2

由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98

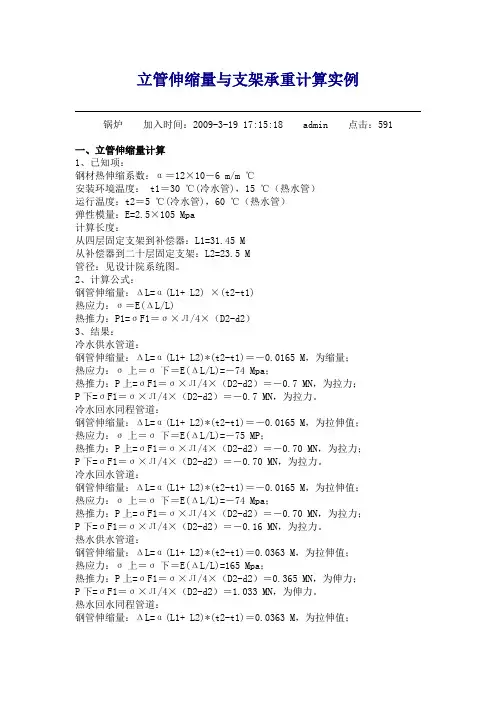

立管伸缩量与支架承重计算实例

锅炉 加入时间：2009-3-19 17:15:18 admin 点击：591

一、立管伸缩量计算

1、已知项：

钢材热伸缩系数：α＝12×10－6 m/m ℃

安装环境温度： t1＝30 ℃(冷水管)，15 ℃（热水管）

运行温度：t2＝5 ℃(冷水管)，60 ℃（热水管）

弹性模量：E=2.5×105 Mpa

计算长度：

从四层固定支架到补偿器：L1=31.45 M

从补偿器到二十层固定支架：L2=23.5 M

管径：见设计院系统图。

2、计算公式：

钢管伸缩量：ΔL=α(L1+ L2) ×(t2-t1)

热应力：σ＝E(ΔL/L)

热推力：P1=σF1＝σ×Л/4×（D2-d2）

3、结果：

冷水供水管道：

钢管伸缩量：ΔL=α(L1+ L2)*(t2-t1)＝－0.0165 M，为缩量；

热应力：σ上＝σ下＝E(ΔL/L)=－74 Mpa；

热推力：P上=σF1＝σ×Л/4×（D2-d2）＝－0.7 MN，为拉力；

P下=σF1＝σ×Л/4×（D2-d2）＝－0.7 MN，为拉力。

冷水回水同程管道：

钢管伸缩量：ΔL=α(L1+ L2)*(t2-t1)＝－0.0165 M，为拉伸值；

热应力：σ上＝σ下＝E(ΔL/L)=－75 MP；

热推力：P上=σF1＝σ×Л/4×（D2-d2）＝－0.70 MN，为拉力；

P下=σF1＝σ×Л/4×（D2-d2）＝－0.70 MN，为拉力。

冷水回水管道：

钢管伸缩量：ΔL=α(L1+ L2)*(t2-t1)＝－0.0165 M，为拉伸值；

热应力：σ上＝σ下＝E(ΔL/L)=－74 Mpa；

热推力：P上=σF1＝σ×Л/4×（D2-d2）＝－0.70 MN，为拉力；

P下=σF1＝σ×Л/4×（D2-d2）＝－0.16 MN，为拉力。

热水供水管道：

钢管伸缩量：ΔL=α(L1+ L2)*(t2-t1)＝0.0363 M，为拉伸值；

脚手架承重支撑荷载计算

脚手架是建筑工程中常用的临时支撑结构，用于支撑施工过程中的人员、设备和材料。在搭建脚手架时，承重支撑荷载的计算是非常重要的，它直接关系到脚手架的稳定性和安全性。

脚手架的承重支撑荷载计算需要考虑以下几个方面：

1.脚手架的自重：脚手架的自重是指搭建脚手架所使用的材料的重量，包括钢管、钢板、连接件等。计算时需要根据设计图纸和施工方案确定脚手架所使用的材料的种类和数量，并根据材料的密度和尺寸计算得出脚手架的自重。

2.施工荷载：施工过程中的人员、设备和材料会在脚手架上施加额外的荷载。这些荷载需要根据施工方案和工程实际情况进行合理估算。例如，人员的荷载一般按照每平方米200公斤计算，设备和材料的荷载则根据其重量进行计算。

3.风荷载：脚手架在室外施工时还需要考虑风荷载的影响。根据工程所在地的风速和风向，以及脚手架的设计参数，可以通过风荷载的计算公式得出风荷载大小。风荷载的计算需要参考相关的规范和标准，并结合工程的实际情况进行合理估算。

4.地基承载力：脚手架的承载能力还需要考虑地基的承载力。地基的承载力与工程所在地的土壤的类型和强度有关。根据地质勘察和土壤力学的理论，可以计算出地基的承载力。在实际工程中，需要根据地质勘察的结果和工程实际情况进行合理估算。

承重支撑荷载计算是确保脚手架稳定性和安全性的关键一环。通过合理计算承重支撑荷载，可以确保脚手架的设计和搭建符合工程要求，并且可以有效避免脚手架在使用中发生倒塌、坍塌等安全事故。因此，在工程施工前，必须仔细研究工程的施工方案，明确脚手架的使用条件和要求，并根据实际情况进行承重支撑荷载的计算和评估。只有确保脚手架的稳定性和安全性，才能保障施工人员的安全和工程的质量。
