UPS及电池使用维护手册
目 录
1．UPS使用注意事项 .................................................................................................................................................1
1.1 UPS注意事项 .....................................................................................................................................................1
1.2 电池使用的注意事项.........................................................................................................................................1
1.3 电池及充电 ........................................................................................................................................................1
2． UPS使用培训（EP系列） ................................................................................................................................1
2.1 UPS开机 ......................................................................................................................................................1
1
UPS系统操作手册
佛山设施运维
2 目录
一、UPS操作面板描述 ............................................................................................................ 3
1.控制面板说明 .................................................................................................................. 3
2.控制面板功能描述 ........................................................................................................... 4
二、工作模式 ........................................................................................................................... 4
1. 市电正常在线工作 ......................................................................................................... 4
2. 蓄电池逆变供电 ............................................................................................................. 5
3. 旁路供电 ....................................................................................................................... 5

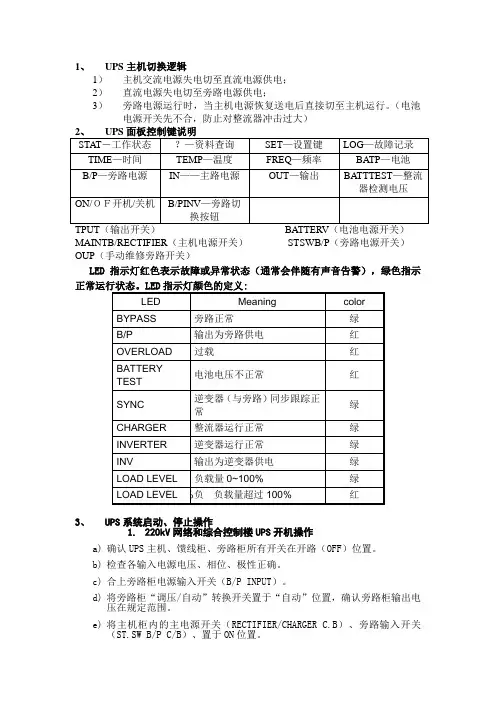

1、 UPS主机切换逻辑
1） 主机交流电源失电切至直流电源供电；
2） 直流电源失电切至旁路电源供电；
3） 旁路电源运行时，当主机电源恢复送电后直接切至主机运行。（电池电源开关先不合，防止对整流器冲击过大）
2、 UPS面板控制键说明
STAT－工作状态 ？—资料查询 SET—设置键 LOG—故障记录
TIME—时间 TEMP—温度 FREQ—频率 BATP—电池
B/P—旁路电源 IN——主路电源 OUT—输出 BATTTEST—整流器检测电压
ON/ＯＦ开机/关机 B/PINV—旁路切换按钮
TPUT（输出开关） BATTERV（电池电源开关）
MAINTB/RECTIFIER（主机电源开关） STSWB/P（旁路电源开关）
OUP（手动维修旁路开关）
LED指示灯红色表示故障或异常状态（通常会伴随有声音告警），绿色指示正常运行状态。LED指示灯颜色的定义:
LED Meaning color
BYPASS 旁路正常 绿
B/P 输出为旁路供电 红
OVERLOAD 过载 红
BATTERY
TEST 电池电压不正常 红
SYNC 逆变器（与旁路）同步跟踪正常 绿
CHARGER 整流器运行正常 绿
INVERTER 逆变器运行正常 绿
INV 输出为逆变器供电 绿
LOAD LEVEL 负载量0~100% 绿
LOAD LEVEL 0%负 负载量超过100% 红
3、 UPS系统启动、停止操作
1. 220kV网络和综合控制楼UPS开机操作
a) 确认UPS主机、馈线柜、旁路柜所有开关在开路（OFF）位置。
b) 检查各输入电源电压、相位、极性正确。
c) 合上旁路柜电源输入开关（B/P INPUT）。
d) 将旁路柜“调压/自动”转换开关置于“自动”位置，确认旁路柜输出电压在规定范围。
e) 将主机柜内的主电源开关（RECTIFIER/CHARGER C.B）、旁路输入开关（ST.SW B/P C/B）、置于ON位置。 f) UPS将开始自检，过大约1分钟，自检完成，确认LCD显示“UPS OFF”。
在线式不间断电源
UNINTERRUPTIBLE POWER SUPPLY
PANPOWER
User's Manual
用 户 手 册
目 录
一、简介……………………………………………………………………………1
二、UPS工作原理方块图…………………………………………………………2
三、注意事项………………………………………………………………………3
四、安装……………………………………………………………………………4-7
动力连接………………………………………………………………………5-6
地线连接………………………………………………………………………7
五、面板操作………………………………………………………………………8-12
5.1 LED状态指示……………………………………………………………8
5.2 按键操作…………………………………………………………………8-11
5.3 开/关机…………………………………………………………………12
六、电脑监控………………………………………………………………………13-14
6.1 通讯线连接………………………………………………………………13
6.2 软件设置…………………………………………………………………14
七、异常处理………………………………………………………………………15
八、日常维护………………………………………………………………………16
8.1 维护………………………………………………………………………16
8.2 检查………………………………………………………………………16
8.3 保修………………………………………………………………………16
九、UPS技术规格…………………………………………………………………17
十、UPS网络远程监控整体方案图………………………………………………18
