第11章半导体存储器(半导体集成电路共14章)

半导体集成电路部分习题答案(朱正涌)第1章 集成电路的基本制造工艺1.6 一般TTL 集成电路与集成运算放大器电路在选择外延层电阻率上有何区别?为什么?答：集成运算放大器电路的外延层电阻率比一般TTL 集成电路的外延层电阻率高。

第2章 集成电路中的晶体管及其寄生效应 复 习 思 考 题2.2 利用截锥体电阻公式，计算TTL “与非”门输出管的CS r ，其图形如图题2.2所示。

提示：先求截锥体的高度up BL epi mc jc epi T x x T T -----=- 然后利用公式： ba ab WL Tr c -•=/ln 1ρ ， 212••=--BL C E BL S C W L R rba ab WLTr c -•=/ln 3ρ 321C C C CS r r r r ++=注意：在计算W 、L 时, 应考虑横向扩散。

2.3 伴随一个横向PNP 器件产生两个寄生的PNP 晶体管，试问当横向PNP 器件在4种可能的偏置情况下，哪一种偏置会使得寄生晶体管的影响最大? 答：当横向PNP 管处于饱和状态时，会使得寄生晶体管的影响最大。

2.8 试设计一个单基极、单发射极和单集电极的输出晶体管，要求其在20mA 的电流负载下，OL V ≤0.4V ，请在坐标纸上放大500倍画出其版图。

给出设计条件如下：答： 解题思路⑴由0I 、α求有效发射区周长Eeff L ； ⑵由设计条件画图①先画发射区引线孔；②由孔四边各距A D 画出发射区扩散孔； ③由A D 先画出基区扩散孔的三边； ④由B E D -画出基区引线孔； ⑤由A D 画出基区扩散孔的另一边； ⑥由A D 先画出外延岛的三边； ⑦由C B D -画出集电极接触孔； ⑧由A D 画出外延岛的另一边； ⑨由I d 画出隔离槽的四周；⑩验证所画晶体管的CS r 是否满足V V OL 4.0≤的条件，若不满足，则要对所作的图进行修正，直至满足V V OL 4.0≤的条件。

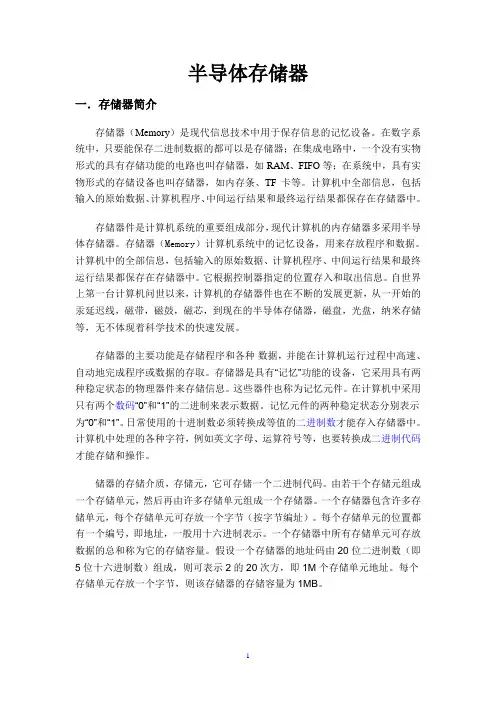

半导体存储器一．存储器简介存储器（Memory）是现代信息技术中用于保存信息的记忆设备。

在数字系统中，只要能保存二进制数据的都可以是存储器；在集成电路中，一个没有实物形式的具有存储功能的电路也叫存储器，如RAM、FIFO等；在系统中，具有实物形式的存储设备也叫存储器，如内存条、TF卡等。

计算机中全部信息，包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。

存储器件是计算机系统的重要组成部分，现代计算机的内存储器多采用半导体存储器。

存储器（Memory）计算机系统中的记忆设备，用来存放程序和数据。

计算机中的全部信息，包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。

它根据控制器指定的位置存入和取出信息。

自世界上第一台计算机问世以来，计算机的存储器件也在不断的发展更新，从一开始的汞延迟线，磁带，磁鼓，磁芯，到现在的半导体存储器，磁盘，光盘，纳米存储等，无不体现着科学技术的快速发展。

存储器的主要功能是存储程序和各种数据，并能在计算机运行过程中高速、自动地完成程序或数据的存取。

存储器是具有“记忆”功能的设备，它采用具有两种稳定状态的物理器件来存储信息。

这些器件也称为记忆元件。

在计算机中采用只有两个数码“0”和“1”的二进制来表示数据。

记忆元件的两种稳定状态分别表示为“0”和“1”。

日常使用的十进制数必须转换成等值的二进制数才能存入存储器中。

计算机中处理的各种字符，例如英文字母、运算符号等，也要转换成二进制代码才能存储和操作。

储器的存储介质，存储元，它可存储一个二进制代码。

由若干个存储元组成一个存储单元，然后再由许多存储单元组成一个存储器。

一个存储器包含许多存储单元，每个存储单元可存放一个字节（按字节编址）。

每个存储单元的位置都有一个编号，即地址，一般用十六进制表示。

一个存储器中所有存储单元可存放数据的总和称为它的存储容量。

假设一个存储器的地址码由20位二进制数（即5位十六进制数）组成，则可表示2的20次方，即1M个存储单元地址。

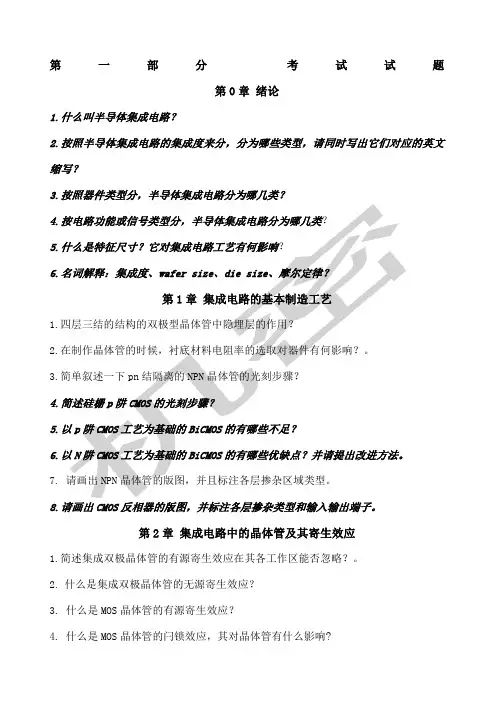

第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.5.6.1.2.3.4.5.6.7.8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。

第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。

2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。

3.4.5.1.流2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。

4. 两管与非门有哪些缺点，四管及五管与非门的结构相对于两管与非门在那些地方做了改善，并分析改善部分是如何工作的。

四管和五管与非门对静态和动态有那些方面的改进。

5. 相对于五管与非门六管与非门的结构在那些部分作了改善，分析改进部分是如何工作的。

6. 画出四管和六管单元与非门传输特性曲线。

并说明为什么有源泄放回路改善了传输特性的矩形性。

7. 四管与非门中，如果高电平过低，低电平过高，分析其原因，如与改善方法，请说出你的想法。

8.1. 2. 4. 5. 6.7.请画出晶体管的D DS I V 特性曲线，指出饱和区和非饱和区的工作条件及各自的电流方程（忽略沟道长度调制效应和短沟道效应）。

8.给出E/R 反相器的电路结构，分析其工作原理及传输特性，并计算VTC 曲线上的临界电压值。

《半导体集成电路》考试题目及参考答案(DOC)1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。

3. 为什么基区薄层电阻需要修正。

4. 为什么新的工艺中要用铜布线取代铝布线。

5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。

第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。

4. 两管与非门有哪些缺点，四管及五管与非门的结构相对于两管与非门在那些地方做了改善，并分析改善部分是如何工作的。

四管和五管与非门对静态和动态有那些方面的改进。

5. 相对于五管与非门六管与非门的结构在那些部分作了改善，分析改进部分是如何工作的。

6. 画出四管和六管单元与非门传输特性曲线。

并说明为什么有源泄放回路改善了传输特性的矩形性。

7. 四管与非门中，如果高电平过低，低电平过高，分析其原因，如与改善方法，请说出你的想法。

8. 为什么TTL与非门不能直接并联？9. OC门在结构上作了什么改进，它为什么不会出现TTL与非门并联的问题。

第5章MOS反相器1. 请给出NMOS晶体管的阈值电压公式，并解释各项的物理含义及其对阈值大小的影响（即各项在不同情况下是提高阈值还是降低阈值）。

2. 什么是器件的亚阈值特性，对器件有什么影响？3. MOS晶体管的短沟道效应是指什么，其对晶体管有什么影响？4. 请以PMOS晶体管为例解释什么是衬偏效应，并解释其对PMOS晶体管阈值电压和漏源电流的影响。

5. 什么是沟道长度调制效应，对器件有什么影响？6. 为什么MOS晶体管会存在饱和区和非饱和区之分（不考虑沟道调制效应）？7.请画出晶体管的D DS特性曲线，指出饱和区和I V非饱和区的工作条件及各自的电流方程（忽略沟道长度调制效应和短沟道效应）。

《半导体集成电路》课程教学大纲（包括《集成电路制造基础》和《集成电路原理及设计》两门课程）集成电路制造基础课程教学大纲课程名称：集成电路制造基础英文名称：The Foundation of Intergrate Circuit Fabrication课程类别：专业必修课总学时：32 学分：2适应对象：电子科学与技术本科学生一、课程性质、目的与任务：本课程为高等学校电子科学与技术专业本科生必修的一门工程技术专业课。

半导体科学是一门近几十年迅猛发展起来的重要新兴学科，是计算机、雷达、通讯、电子技术、自动化技术等信息科学的基础，而半导体工艺主要讨论集成电路的制造、加工技术以及制造中涉及的原材料的制备，是现今超大规模集成电路得以实现的技术基础，与现代信息科学有着密切的联系。

本课程的目的和任务：通过半导体工艺的学习，使学生掌握半导体集成电路制造技术的基本理论、基本知识、基本方法和技能，对半导体器件和半导体集成电路制造工艺及原理有一个较为完整和系统的概念，了解集成电路制造相关领域的新技术、新设备、新工艺，使学生具有一定工艺分析和设计以及解决工艺问题和提高产品质量的能力。

并为后续相关课程奠定必要的理论基础，为学生今后从事半导体集成电路的生产、制造和设计打下坚实基础。

二、教学基本要求：1、掌握硅的晶体结构特点，了解缺陷和非掺杂杂质的概念及对衬底材料的影响；了解晶体生长技术（直拉法、区熔法），在芯片加工环节中，对环境、水、气体、试剂等方面的要求；掌握硅圆片制备及规格，晶体缺陷，晶体定向、晶体研磨、抛光的概念、原理和方法及控制技术。

2、掌握SiO2结构及性质，硅的热氧化，影响氧化速率的因素，氧化缺陷，掩蔽扩散所需最小SiO2层厚度的估算；了解SiO2薄膜厚度的测量方法。

3、掌握杂质扩散机理，扩散系数和扩散方程，扩散杂质分布；了解常用扩散工艺及系统设备。

4、掌握离子注入原理、特点及应用；了解离子注入系统组成，浓度分布，注入损伤和退火。

半导体存储器概述半导体存储器（Semiconductor Memory）是一种用于存储和读取数字信息的电子设备，广泛应用于计算机、通信设备、嵌入式系统等各种电子设备中。

相比于传统的磁性存储器，半导体存储器具有速度快、功耗低以及体积小等优点，因此在现代电子设备中得到广泛使用。

半导体存储器的基本构成单元是存储单元，它是由一个或多个存储单元组成，每个存储单元可以存储一个或多个二进制位的信息。

存储单元可以分为静态存储单元（Static Random Access Memory，SRAM）和动态存储单元（Dynamic Random Access Memory，DRAM）两类。

静态存储单元由6个晶体管组成，其中包括两个交叉连接的反相非门（Inverter），一个传输门（Transfer Gate）和两个位线连接器（Bit Line）。

SRAM主要用于高速缓存等需要快速访问和读写的场景中，速度快、性能好，但是价格昂贵且功耗较高。

动态存储单元则由一个电容和一个开关管组成，电容用于存储信息，开关管用于控制读写操作。

DRAM的存储单元面积小，功耗低，但是随着时间的推移，电容中存储的电荷会逐渐泄漏导致信息丧失，因此需要定期刷新。

DRAM被广泛应用于主存储器（Main Memory）中。

除了SRAM和DRAM之外，还有一些其他的半导体存储器类型，如闪存（Flash Memory）、EEPROM（Electrically Erasable Programmable Read-Only Memory）和EPROM（Erasable Programmable Read-Only Memory）等。

闪存是一种非易失性存储器，主要用于嵌入式系统和便携设备中。

它通过划分为多个块并使用电荷来存储信息，可以被分别擦除和写入。

闪存的特点是存储密度高、功耗低、可擦写次数有限。

EEPROM是可以通过电压改编信息的一种可擦写存储器，通常用于存储配置参数、固件等不需要频繁修改的数据，具有很高的擦写次数和可靠性。
