管壳式换热器操作规程

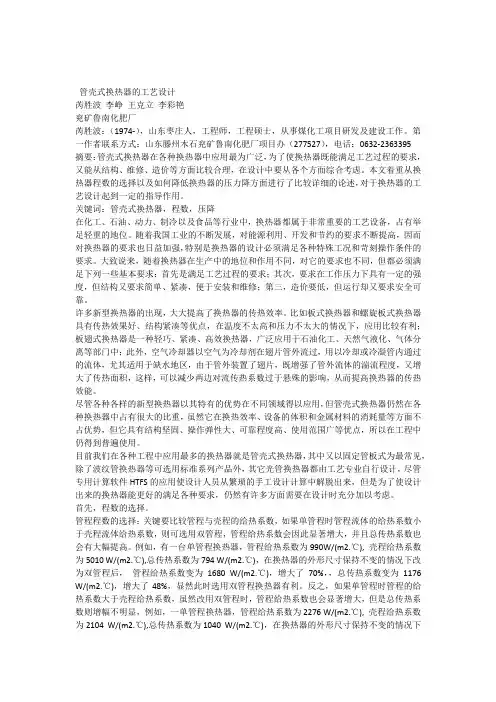

管壳式换热器的工艺设计

芮胜波李峥王克立李彩艳

兖矿鲁南化肥厂

芮胜波：（1974-），山东枣庄人，工程师，工程硕士，从事煤化工项目研发及建设工作。第一作者联系方式：山东滕州木石兖矿鲁南化肥厂项目办（277527），电话：0632-2363395

摘要：管壳式换热器在各种换热器中应用最为广泛，为了使换热器既能满足工艺过程的要求，又能从结构、维修、造价等方面比较合理，在设计中要从各个方面综合考虑。本文着重从换热器程数的选择以及如何降低换热器的压力降方面进行了比较详细的论述，对于换热器的工艺设计起到一定的指导作用。

关键词：管壳式换热器，程数，压降

在化工、石油、动力、制冷以及食品等行业中，换热器都属于非常重要的工艺设备，占有举足轻重的地位。随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强，特别是换热器的设计必须满足各种特殊工况和苛刻操作条件的要求。大致说来，随着换热器在生产中的地位和作用不同，对它的要求也不同，但都必须满足下列一些基本要求：首先是满足工艺过程的要求；其次，要求在工作压力下具有一定的强度，但结构又要求简单、紧凑，便于安装和维修；第三，造价要低，但运行却又要求安全可靠。

许多新型换热器的出现，大大提高了换热器的传热效率。比如板式换热器和螺旋板式换热器具有传热效果好、结构紧凑等优点，在温度不太高和压力不太大的情况下，应用比较有利；板翅式换热器是一种轻巧、紧凑、高效换热器，广泛应用于石油化工、天然气液化、气体分离等部门中；此外，空气冷却器以空气为冷却剂在翅片管外流过，用以冷却或冷凝管内通过的流体，尤其适用于缺水地区，由于管外装置了翅片，既增强了管外流体的湍流程度，又增大了传热面积，这样，可以减少两边对流传热系数过于悬殊的影响，从而提高换热器的传热效能。

尽管各种各样的新型换热器以其特有的优势在不同领域得以应用，但管壳式换热器仍然在各种换热器中占有很大的比重，虽然它在换热效率、设备的体积和金属材料的消耗量等方面不占优势，但它具有结构坚固、操作弹性大、可靠程度高、使用范围广等优点，所以在工程中仍得到普遍使用。

管壳式换热器操作规程

一、引言

本文档旨在规范管壳式换热器的操作流程，确保操作人员能够正确、安全地操作换热器，保障生产运行的顺利进行。

二、换热器概述

管壳式换热器是常用的换热设备，广泛应用于化工、石油、电力等行业。其工作原理是通过将两种介质在不同的流道中流动，实现热量的传递。本文档主要针对管壳式换热器的操作流程进行规范。

三、操作前准备

在进行换热器的操作之前，操作人员需进行以下准备工作：

1. 操作人员应熟悉换热器的基本原理、构造和性能指标。

2. 确保操作人员具备相关的操作经验，并参加过相关的培训。

3. 确认换热器是否处于停机状态，并进行必要的安全措施。

4. 检查换热器的各个部件和设备是否完好，如有问题需及时进行修理或更换。

四、操作流程

1. 开启冷热介质的进出阀门，确保介质能够流通。

2. 检查换热器的管子和管板是否存在堵塞或泄漏现象，如有问题，应立即停机进行检修。

3. 检查换热器的压力表、温度表等仪表是否正常工作，如有问题，应进行维修或更换。

4. 检查换热器的泄漏情况，如有泄漏问题，应及时修复。

5. 根据介质的要求，调节进出口阀门，使介质的流量、温度等参数达到设计要求。

6. 监控换热器的运行状态，包括温度、压力等参数的变化情况，如有异常，应及时处理。

7. 定期检查换热器的泄漏情况，并进行必要的维护和修理。

8. 在换热器运行结束后，关闭进出口阀门，停止介质的流动，进行必要的清洗和维护工作。 五、安全注意事项

1. 在操作换热器时，操作人员应戴上必要的防护用具，如安全帽、眼镜、手套等。

2. 在操作换热器之前，应进行必要的安全检查，确保设备没有任何安全隐患。

3. 禁止在换热器上进行焊接、切割等高温操作，以免引起火灾或爆炸。

4. 在操作过程中，如发现任何异常情况，应立即停机处理，并及时上报相关部门。

5. 禁止擅自更改、拆卸换热器的任何部件，如需更换或维修，应由专业人员进行操作。

管壳式换热器安全操作及保养规程

管壳式换热器是一种重要的工业设备，常被用于石化、电力、化工等行业的生产过程中。在使用过程中，安全操作和适时的保养维护对于确保设备的正常运行和延长设备寿命至关重要。本文将介绍管壳式换热器的安全操作规程和保养维护规程。

安全操作规程

1. 设计规范

管壳式换热器的设计和制造应符合国家相关规范标准，必须满足技术要求和安全性能。在使用过程中，用户应注意检查设备的制造标准和施工资质等信息，确保设备符合安全要求，并避免使用不合格设备。

2. 环境检查

在安装和使用管壳式换热器之前，应对安装环境进行全面检查，包括：地面状态、安装基础、工作场所环境、电源设备等。必须保证设备安装环境良好，符合相关安全要求，避免在设置不完善的非正常环境下使用设备。

3. 工作前准备

使用管壳式换热器时，必须对设备进行全面检查，排除故障和缺陷，确保设备正常工作。对于准备工作，包括装填物质、储存物质等，必须确保正确安装，注入物质性质符合要求，避免造成不必要的损失。 4. 安全操作

在使用管壳式换热器时，应当严格按照相关的安全操作规程进行操作。如: 好好维护设备，及时更换损坏部件，勿让工作压力高于承受范围等。使用过程中应特别注意监测设备的操作情况、温度、压力、物质流量等参数，确保所有指标均处于安全范围。

5. 状态记录

为了方便维修和升级，用户应注意记录设备的相关状态，如: 操作时间、操作参数、维护情况、设备更改或升级等。对于日常使用过程中遇到的困难或者注意事项，也应该确保记录。

保养维护规程

1. 清洗更换

在使用管壳式换热器的过程中，设备内部难可避免产生沉积物、污垢和导致内壁如钙化、积垢等。定期对设备进行清洗，确保设备内部运行干净。如遇多次清洗后不能清除垢物，建议更换备件，以免设备损坏。

2. 维护润滑

在日常使用过程中，需要对设备组件和部件进行维护。如润滑密封件、紧固件，保养传动装置、清洁过滤器等，以避免氧化和腐蚀。定期检测设备各个部分的磨损程度和泄漏情况，及时消除故障，确保设备的安全、高效运行。 3. 替换备件

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

【关键字】知识

换热器的操作规程及故障处理知识总结归纳

一．冷换设备操作规程

1. 中、低压换热器操作法

1.1使用前的检查准备工作

检查换热器静电接地是否良好。

检查地脚螺栓及各联接法兰螺栓是否松动。(滑动端应留有间隙)

检查出入口阀门是否完好，手轮是否齐全好用。

检查换热器壳体表面有无变形、碰伤裂纹、锈蚀麻坑等缺陷。

检查温度、压力表等仪表是否好用

试压合格后，方可使用；

1.2使用时的注意事项

严禁超温、超压，以免影响使用寿命及损坏设备

严禁换热器单面受热，以免发生泄漏，一旦发生泄漏，应及时切除。

严禁升降温速度过快。

严禁放空阀半关死，以免造成跑油或引起着火。

换热器发生泄漏时，应将换热器切除。

经常检查压力、温度变化情况以及换热器是否有泄漏情况。

应经常检查大头盖、管箱、放空阀等法兰连接处有无泄漏。

1.3换热器的投用

放尽换热器内存水，进行蒸汽贯通、预热，贯通时蒸汽对换热器本体放空吹扫，注意管壳程必须同时进行。当温度平稳后，全开冷、热流体阀门。

投用前，应首先检查放空阀，是否关严，以免造成跑油或引起着火。

启用换热器应先引冷油，后引热油，以免设备急剧变形造成泄漏。

开始引油时要缓慢，微开冷油放空阀，全开冷油的出口阀，然后慢慢开冷油的入口，当放空阀见油后，立即关闭放空阀，待换热器充满油。

引热油时更应缓慢，防止少量存水突然受热汽化造成压力剧增，损坏设备。先微开热油放空阀，全开热油的出口阀，然后慢慢开热油的入口，当放空阀见油后，立即关闭放空阀，待换热器充满油。

在投用过程中要注意系统压力变化、有无泄漏。若有问题时，改走副线。设备投用后作详细检查，无异常情况后方可离开，并做好记录

1.4 换热器的停用

先开热油线的副线阀，后关闭热油进、出口阀。

先开冷油线的副线阀，后关闭冷油进、出口阀。

若正常停用，随工艺管线一起进行蒸汽吹扫。
