航空电子系统的发展历程及发展建议

航空电子系统技术发展趋势研究

摘 要：随着航空电子系统技术的复杂化和精细化，航空电子系统和设备的整体性能不断提高和完善，航空电子系统技术成为飞机技术发展中最为迅速的领域。本文分析了航空电子系统结构的发展历程，对航空电子系统技术的发展趋势进行了主要的探讨。

关键词：航空电子系统技术；系统结构；发展历程；发展趋势

1 航空电子系统结构的发展历程

航空电子系统走过了漫长的发展道路，至今已经历了四代，每一代系统结构的不断演变，都进一步推动航空电子技术的发展，成为划时代的主要依据。

第一代航空电子系统以分立式结构为主，每个系统均由独立的子系统组成，雷达、通信、导航各自配有专用的传感器、处理器和显示器，并以点对点的连线方式进行连接。

第二代航空电子系统以联合式结构为主，它通过总线将大多数航空电子分系统交联起来，以实现信息的统一调度。同时在信息链路的控制显示环节通常会借助几个数据处理器来实现低带宽的数据传输交换功能的转换。

第三代航空电子系统以综合式结构为主，其系统共用的综合处理机以外场可更换模块的形式安装在两个或两个以上的综合机架上，各模块在结构和功能上是相对独立的单元，通过pi总线和tm总线进行互联，网关和光纤高速总线进行交联。综合式航空电子系统的cip将各种计算、调度、管理等任务综合起来，并动态地分配给外场可更换模块，当某个模块出现故障时，可通过调用备用模块的方式，或通过对现存完好无损的模块进行重新组合的方式来替代故障模块，以实现系统的重构和容错，降低系统的维修成本，提高系统的性能。

第四代航空电子系统以高度先进的综合航空电子结构为主，其最大特点是在综合航空电子系统结构的基础上采用了统一的航空电子网络，并出现了传感器系统的综合。该航空电子系统统一网络以光开关阵列模块作为传输枢纽，通过光母板和机架间光纤交联到同一综合机架的各模块中，这样既能使任务管理区、传感器管理区、飞机管理区得以连接起来，又能使不同物理位置的模块间的信息传输时间达到一致。传感器系统的综合以实现天线孔径的综合为目标，射频经开关阵列网络连接到变频器上，再通过变频器将其转换为统一的中频，接着通过中频交换网络由接收器、预处理器模块进行处理，最后通过统一的航空电子网络连接到综合核心处理机（cip），在cip中使用标准的共用模块进行信号和数据的处理，这样既能保证信息传输的安全性，又能提高系统的容错和重构能力，增强系统的整体性能。

航空电子系统技术发展趋势

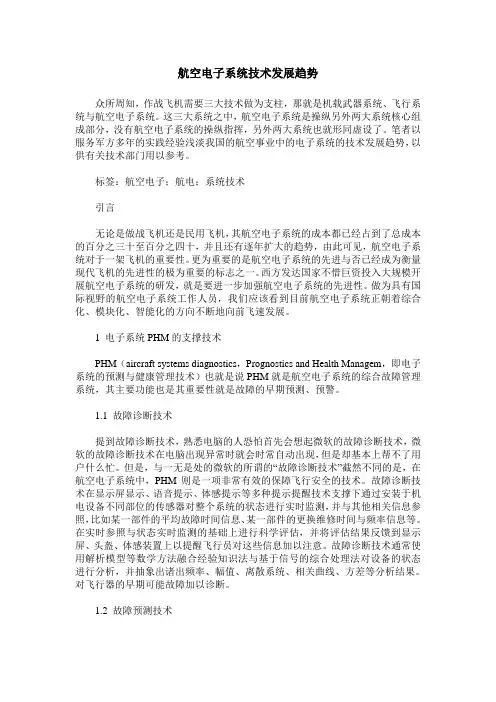

众所周知，作战飞机需要三大技术做为支柱，那就是机载武器系统、飞行系统与航空电子系统。这三大系统之中，航空电子系统是操纵另外两大系统核心组成部分，没有航空电子系统的操纵指挥，另外两大系统也就形同虚设了。笔者以服务军方多年的实践经验浅淡我国的航空事业中的电子系统的技术发展趋势，以供有关技术部门用以参考。

标签：航空电子；航电；系统技术

引言

无论是做战飞机还是民用飞机，其航空电子系统的成本都已经占到了总成本的百分之三十至百分之四十，并且还有逐年扩大的趋势，由此可见，航空电子系统对于一架飞机的重要性。更为重要的是航空电子系统的先进与否已经成为衡量现代飞机的先进性的极为重要的标志之一。西方发达国家不惜巨资投入大规模开展航空电子系统的研发，就是要进一步加强航空电子系统的先进性。做为具有国际视野的航空电子系统工作人员，我们应该看到目前航空电子系统正朝着综合化、模块化、智能化的方向不断地向前飞速发展。

1 电子系统PHM的支撑技术

PHM（aircraft systems diagnostics，Prognostics and Health Managem，即电子系统的预测与健康管理技术）也就是说PHM就是航空电子系统的综合故障管理系统，其主要功能也是其重要性就是故障的早期预测、预警。

1.1 故障诊断技术

提到故障诊断技术，熟悉电脑的人恐怕首先会想起微软的故障诊断技术，微软的故障诊断技术在电脑出现异常时就会时常自动出现，但是却基本上帮不了用户什么忙。但是，与一无是处的微软的所谓的“故障诊断技术”截然不同的是，在航空电子系统中，PHM则是一项非常有效的保障飞行安全的技术。故障诊断技术在显示屏显示、语音提示、体感提示等多种提示提醒技术支撑下通过安装于机电设备不同部位的传感器对整个系统的状态进行实时监测，并与其他相关信息参照，比如某一部件的平均故障时间信息、某一部件的更换维修时间与频率信息等。在实时参照与状态实时监测的基础上进行科学评估，并将评估结果反馈到显示屏、头盔、体感装置上以提醒飞行员对这些信息加以注意。故障诊断技术通常使用解析模型等数学方法融合经验知识法与基于信号的综合处理法对设备的状态进行分析，并抽象出诸出频率、幅值、离散系统、相关曲线、方差等分析结果。对飞行器的早期可能故障加以诊断。

民用航空电子系统发展及新技术研究

民用航空电子系统是现代民用飞机的关键组成部分。近年来，航空电子系统发展迅速，大量先进技术研发并应用。文章先阐述了航空电子系统的设计准则，接着分析了系统的发展趋势，论述了新技术的研究及应用，并对今后的系统设计提出了自己的看法。

标签：民用飞机；航空电子；发展；新技术

民用航空电子系统是现代民用飞机的关键组成部分，它提供通信、导航、维护和人机接口等必须的功能。近年来，民用飞机的安全性、高效性、经济性和舒适性要求的逐渐提高，航空电子系统的重要性日益凸显。随着相关研究持续开展，大量先进技术应用其中，航空电子系统发展迅速。

1 航空电子系统的设计准则

1.1 安全性

安全性是民用航空发展的基石，民用飞机设计始终贯穿的主线，也是航空公司和乘客最关注的因素。民航适航法规是保障民用航空器适航的最低安全标准，它对民用航空器设计、制造、试验和运营等各个环节的行为进行规定。因此，民用航空电子系统设计必须满足民航适航法规的要求。此外，为提高飞机的竞争力，系统在实现基本法规要求之外，还应具有更好的安全性能。

1.2 经济性

经济性是航空公司选用飞机时的重要标准，是系统具有应用市场的重要因素。在民用航空电子系统设计时，诸多方面均影响到经济性的优劣。系统设计时应通过减少设备数量，降低设备尺寸、功耗和重量，减少电缆等途径降低系统重量和功耗。通过数字化、综合化、标准化和模块化的方式，提高系统性能。此外，维修性也对经济性有重要影响，有效的故障诊断和健康管理、便捷友好的维修流程能大大降低维修成本，从而提高系统经济性。

1.3 舒适性

民用航空电子系统舒适性包括驾驶舱和客舱两个方面。驾驶舱舒适性包括提高系统可操控性和减少驾驶员的工作负担，主要通过提高导航、自动飞行等系统性能，提供图像化的信息综合显示，合理便捷的操作程序等方面实现。客舱舒适性包括为乘客提供丰富的机上通信和娱乐设施，丰富乘坐体验。

1.4 环保性

航空电子系统技术发展趋势研究

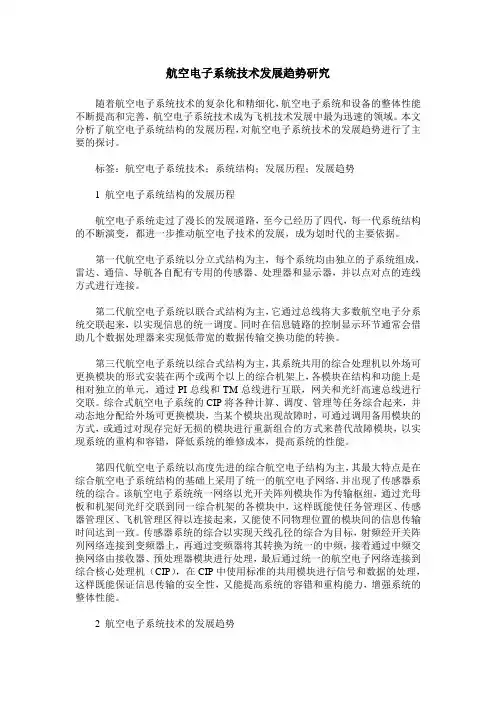

随着航空电子系统技术的复杂化和精细化，航空电子系统和设备的整体性能不断提高和完善，航空电子系统技术成为飞机技术发展中最为迅速的领域。本文分析了航空电子系统结构的发展历程，对航空电子系统技术的发展趋势进行了主要的探讨。

标签：航空电子系统技术；系统结构；发展历程；发展趋势

1 航空电子系统结构的发展历程

航空电子系统走过了漫长的发展道路，至今已经历了四代，每一代系统结构的不断演变，都进一步推动航空电子技术的发展，成为划时代的主要依据。

第一代航空电子系统以分立式结构为主，每个系统均由独立的子系统组成，雷达、通信、导航各自配有专用的传感器、处理器和显示器，并以点对点的连线方式进行连接。

第二代航空电子系统以联合式结构为主，它通过总线将大多数航空电子分系统交联起来，以实现信息的统一调度。同时在信息链路的控制显示环节通常会借助几个数据处理器来实现低带宽的数据传输交换功能的转换。

第三代航空电子系统以综合式结构为主，其系统共用的综合处理机以外场可更换模块的形式安装在两个或两个以上的综合机架上，各模块在结构和功能上是相对独立的单元，通过PI总线和TM总线进行互联，网关和光纤高速总线进行交联。综合式航空电子系统的CIP将各种计算、调度、管理等任务综合起来，并动态地分配给外场可更换模块，当某个模块出现故障时，可通过调用备用模块的方式，或通过对现存完好无损的模块进行重新组合的方式来替代故障模块，以实现系统的重构和容错，降低系统的维修成本，提高系统的性能。

第四代航空电子系统以高度先进的综合航空电子结构为主，其最大特点是在综合航空电子系统结构的基础上采用了统一的航空电子网络，并出现了传感器系统的综合。该航空电子系统统一网络以光开关阵列模块作为传输枢纽，通过光母板和机架间光纤交联到同一综合机架的各模块中，这样既能使任务管理区、传感器管理区、飞机管理区得以连接起来，又能使不同物理位置的模块间的信息传输时间达到一致。传感器系统的综合以实现天线孔径的综合为目标，射频经开关阵列网络连接到变频器上，再通过变频器将其转换为统一的中频，接着通过中频交换网络由接收器、预处理器模块进行处理，最后通过统一的航空电子网络连接到综合核心处理机（CIP），在CIP中使用标准的共用模块进行信号和数据的处理，这样既能保证信息传输的安全性，又能提高系统的容错和重构能力，增强系统的整体性能。
