空调系统节能改造方案及效果分析

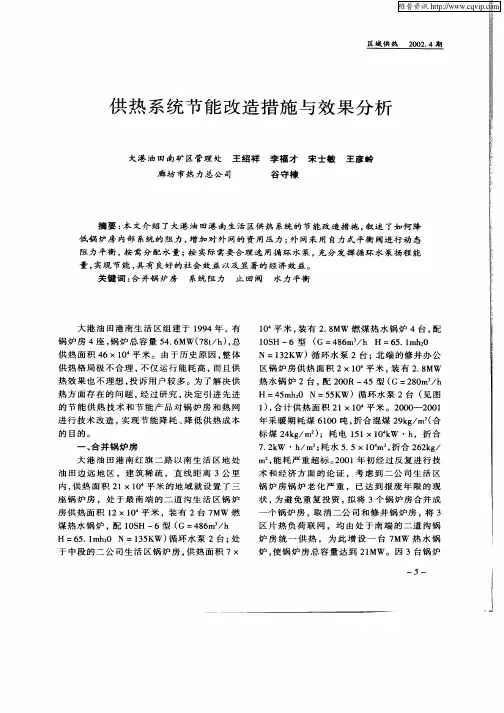

区域供热２００２．４期　供热系统节能改造措施与效果分析　大港油田南矿区管理处王绍祥李福才宋士敏王彦岭　廊坊市热力总公司　谷守棣　摘要：本文介绍了大港油田港南生活区供热系统的节能改造措施，叙述了如何降　低锅炉房内部系统的阻力，增加对外网的资用压力；外网采用自力式平衡阎进行动态　阻力平衡，按需分配水量；按实际需要合理选用循环水泵，充分发挥循环水泵扬程能　量，实现节能，具有良好的社会效益以及显著的经济效益。　关键词：合并锅炉房　系统阻力　止回阎　水力平衡　大港油田港南生活区组建于１９９４年，有　锅炉房４座，锅炉总容量５４．６ＭＷ（７８ｔ／ｈ），总　供热面积４６×１０　平米。由于历史原因，整体　供热格局极不合理，不仅运行能耗高，而且供　热效果也不理想，投诉用户较多。为了解决供　热方面存在的问题，经过研究，决定引进先进　的节能供热技术和节能产品对锅炉房和热网　进行技术改造，实现节能降耗、降低供热成本　的目的。　一、合并锅炉房　大港油田港南红旗二路以南生活区地处　油田边远地区，建筑稀疏，直线距离３公里　内，供热面积２１×１０　平米的地域就设置了三　座锅炉房，处于最南端的二道沟生活区锅炉　房供热面积１２×１０　平米，装有２台７ＭＷ燃　煤热水锅炉，配１０ＳＨ一６型（Ｇ＝４８６ｍ　／ｈ　Ｈ＝６５．１ｍｈｚ０　Ｎ＝１３５ＫＷ）循环水泵２台；处　于中段的二公司生活区锅炉房，供热面积７×　１Ｏ　平米，装有２．８ＭＷ燃煤热水锅炉４台，配　１０ＳＨ一６型（Ｇ＝４８６ｍ３／ｈ　Ｈ＝６５．１ｍｈ２０　Ｎ＝１３２ＫＷ）循环水泵２台；北端的修井办公　区锅炉房供热面积２×１０４平米，装有２．８ＭＷ　热水锅炉２台，配２００Ｒ一４５型（Ｇ＝２８０ｍ３／ｈ　Ｈ＝４５ｍｈｚ０　Ｎ＝５５ＫＷ）循环水泵２台（见图　１），合计供热面积２１×１０　平米。２０００－－２００１　年采暖期耗煤６１００吨，折合混煤２９ｋｇ／ｍ　（合　标煤２４ｋｇ／ｍ　）；耗电１５１×１０　ｋＷ・ｈ，折合　７．２ｋＷ・ｈ／ｍ　；耗水５．５×１０　Ｉｎ　，折合２６２ｋｇ／　ｍ　，能耗严重超标。２００１年初经过反复进行技　术和经济方面的论证，考虑到二公司生活区　锅炉房锅炉老化严重，已达到报废年限的现　状，为避免重复投资，拟将３个锅炉房合并成　一个锅炉房，取消二公司和修井锅炉房，将３　区片热负荷联网，均由处于南端的二道沟锅　炉房统一供热，为此增设一台７ＭＷ热水锅　炉，使锅炉房总容量达到２１ＭＷ。因３台锅炉　一

机房空调节能改造方案

电信机房空调变频节能改造方案

一、 概述

电信机房是电信运营的枢纽，作为保证电信机房设备运行环境的机房空调极为重要。电信机房空调在配置时均按机房最大热负载选定的，且留有余量。由于季节、昼夜的变化，实际空调热负载在绝大部分时间内远比设计负载低，由于机房空调原有的温度调节方式是一种能耗调节方式，存在较大的能量浪费。机房空调开机时间长，只要机房设备在运行，机房空调都必须开机，全年节能总量相当可观。在国家节约电能政策的大环境下，加上电信行业竞争的加剧，对运行成本的控制呼声越来越高，对机房空调进行节能改造，节约运行成本势在必行，而变频节能目前是最适合空调的一项节能技术，因此推广机房空调变频节能改造对电信机房的经济运行意义重大。

二、 电信机房空调改造系统要求

1、输入电压：380V（-15%~+15%）；

2、环境温度： 0℃~30℃ ；

3、环境湿度： 35%~70%；

4、防尘要求：无特殊防尘要求；

5、防雷要求：无防雷要求（电信大楼统一考虑）；

6、电磁环境：与电信机房运营环境（包括电磁环境在内）很好的兼容。要求通过邮电部门的相关测试；

7、 高可靠性，故障率低，故障时可随时切换至备用系统；

8、较好的节能效果，经济性好。

三、 节能原理

电信机房空调的配置往往大于实际所需制冷量（考虑机房的扩容需要及可靠性要求，在设计时有较大的设计余量），而由于环境温度、机房设备的投入量等因数的变化必然使所需的制冷量在较大的范围内变化。

电信机房空调每台一般由两台压缩机组成，根据各机房情况配有二至五台不等的电信机房专用空调，空调运行时原系统的调节模式为以电子膨胀阀节流制冷剂以及压缩机起停作温度调节。由于节流调节是一种能耗调节，压缩机起停本身耗能，此种能耗调节模式对空调压缩机的节能运行非常有限；另外，节流调节有一定的范围，压缩机在一小时内的起动停止的次数又是有限的，因此原温度调节方式对温度的控制很不准确，动态响应速度慢，会出现过调再回调的情况，机房内实际温度呈波浪形变化，为了满足机房运行温度要求，空调系统的温度设定需按照最低限来设定。由上可知机房空调原系统对温度的调节不仅有一定的弊端，还存在较大的能量浪费。

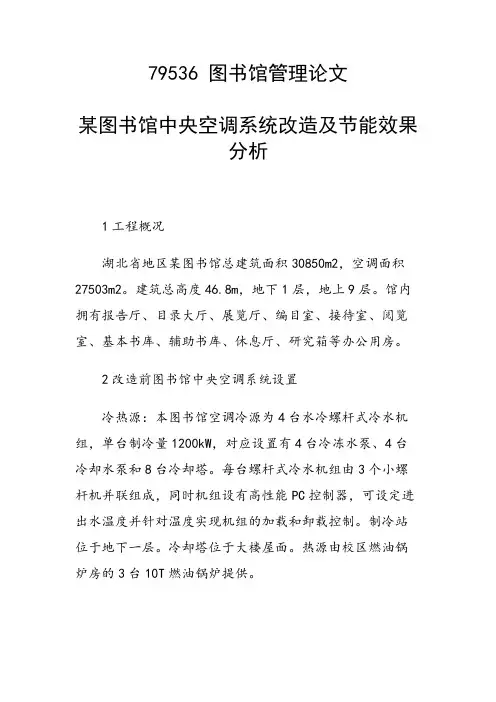

79536 图书馆管理论文

某图书馆中央空调系统改造及节能效果分析

1工程概况

湖北省地区某图书馆总建筑面积30850m2，空调面积27503m2。建筑总高度46.8m，地下1层，地上9层。馆内拥有报告厅、目录大厅、展览厅、编目室、接待室、阅览室、基本书库、辅助书库、休息厅、研究箱等办公用房。

2改造前图书馆中央空调系统设置

冷热源：本图书馆空调冷源为4台水冷螺杆式冷水机组，单台制冷量1200kW，对应设置有4台冷冻水泵、4台冷却水泵和8台冷却塔。每台螺杆式冷水机组由3个小螺杆机并联组成，同时机组设有高性能PC控制器，可设定进出水温度并针对温度实现机组的加载和卸载控制。制冷站位于地下一层。冷却塔位于大楼屋面。热源由校区燃油锅炉房的3台10T燃油锅炉提供。 水系统：冷冻水系统分4个区，分别为北侧1～6层，北侧7～9层，南侧1～6层，南侧7～9层。冷冻水管路为冬夏共用，通过4个阀门切换冬/夏季工况。各分区水系统竖向采用同程式，水平部分同程，部分异程。实际运行中，冷冻水泵的实际流量远远高出额定流量，冷却水泵的实测值与额定值相差均在10%以内。

风系统：图书馆末端主要采用空气处理机组，及风机盘管+新风机组。地下一层的报告厅及1～5层主要为卧/立式空气处理机组；6～9层阅览室为吊式空气处理机组，办公室及研究箱为风机盘管+新风系统。新风通过空气处理机组或吊式新风机组取自室外。数据机房设置净化分体空调；个别办公、电梯机房、地下报告厅、地下配电室及机房等处设置分体空调。

3图书馆中央空调系统节能改造方案

3.1水系统改造

（1）空调冷水机组进出水管上只安装了手动控制阀，无电动二通开关阀，部分负荷时冷水机组存在水流旁通问题。本次改造将冷水机组回水管上手动控制阀更换为电动蝶阀并增加相应的温度传感器；冷水机组供水管增设水流开关、温度传感器；冷冻水供水总管增设插入式电磁流量计，供回水总管增设温度传感器。

第1篇

一、项目背景

随着我国经济的快速发展和人民生活水平的不断提高，空调已经成为现代生活中不可或缺的设备。然而，传统的空调系统存在着能源消耗大、效率低、运行成本高等问题。为了响应国家节能减排的政策，提高空调系统的能源利用效率，降低运行成本，本项目对现有空调系统进行节能改造。

二、项目目标

1. 提高空调系统的能源利用效率，降低能源消耗。

2. 提高空调系统的运行稳定性，延长设备使用寿命。

3. 降低空调系统的运行成本，提高经济效益。

4. 改善室内空气质量，提高用户舒适度。

三、改造范围

1. 空调主机系统改造。

2. 空调末端系统改造。

3. 空调控制系统改造。

4. 能源管理系统改造。

四、改造方案

（一）空调主机系统改造

1. 设备更换：

- 更换高效节能的离心式或螺杆式冷水机组。

- 更换变频调速的风机，实现风量的精确控制。

- 更换高效节能的热泵机组，实现冬季供暖。

2. 系统优化：

- 对冷却水系统进行改造，采用闭式循环，减少冷却水的蒸发损失。 - 对冷冻水系统进行改造，采用变流量系统，根据实际负荷调节冷冻水流量。

（二）空调末端系统改造

1. 设备更换：

- 更换高效节能的空调末端设备，如风机盘管、风管等。

- 更换节能型照明设备，降低照明能耗。

2. 系统优化：

- 对空调末端设备进行优化布置，提高空调效果。

- 对风管系统进行优化设计，减少风阻，提高风量。

（三）空调控制系统改造

1. 设备更换：

- 更换智能型空调控制系统，实现远程监控和自动调节。

- 更换节能型传感器，提高检测精度。

2. 系统优化：

- 对空调控制系统进行优化配置，实现能源的精细化管理。

- 对空调系统进行智能化改造，提高系统运行效率。

（四）能源管理系统改造

1. 设备更换：

- 更换能源管理系统，实现能源数据的实时采集和分析。
