中央空调系统水泵变频节能改造方案

一、概述

中央空调系统在现代企业及生活环境改善方面极为普遍,而且某此生活环境或生产工序中是属必须的,即所谓人造环境，不仅是温度的要求，还有湿度、洁净度等.至所以要中央空调系统，目的是提高产品质量，提高人的舒适度,集中供冷供热效率高，便管理，节省投资等原因，为此几乎企业、高层商厦、商务大楼、会场、剧场、办公室、图书馆、宾馆、商场、超市、酒店、娱乐场、体育馆等中大型建筑上都采用中央空调的，它是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常之大，是用电大户，几乎占了用电量50%以上，日常开支费用很大.

由于中央空调系统都是按最大负载并增加一定余量设计，而实际上在一年中，满负载下运行最多只有十多天，甚至十多个小时，几乎绝大部分时间负载都在70％以下运行.通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配的冷冻泵、冷却泵却不能自动调节负载,几乎长期在100%负载下运行，造成了能量的极大浪费,也恶化了中央空调的运行环境和运行质量。

随着变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量；采用变频调速技术不仅能使商场室温维持在所期望的状态，让人感到舒适满意，可使整个系统工作状态平缓稳定，更重要的是其节能效果高达30％以上，能带来很好的经济效益.

二、水泵节能改造的必要性

中央空调是大厦里的耗电大户,每年的电费中空调耗电占60% 左右，因此中央空调的节能改造显得尤为重要。

由于设计时，中央空调系统必须按天气最热、负荷最大时设计,并且留10-20％ 设计余量，然而实际上绝大部分时间空调是不会运行在满负荷状态下,存在较大的富余，所以节能的潜力就较大，其中，冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应调节，存在很大的浪费。

水泵系统的流量与压差是靠阀门和旁通调节来完成,因此，不可避免地存在较大截流损失和大流量、高压力、低温差的现象，不仅大量浪费电能,而且还造成中央空调最末端达不到合理效果的情况。为了解决这些问题需使水泵随着负载的变化调节水流量并关闭旁通。

再因水泵采用的是Y- △起动方式，电机的起动电流均为其额定电流的3 ~ 4倍,一台90KW的电动机其起动电流将达到500A ,在如此大的电流冲击下，接触器、电机的使用寿命大大下降，同时，起动时的机械冲击和停泵时水垂现象，容易对机械散件、轴承、阀门、管道等造成破坏，从而增加维修工作量和备品、备件费用。

采用变频器控制能根据冷冻水泵和冷却水泵负载变化随之调整水泵电机的转速，在满足中央空调系统正常工作的情况下使冷冻水泵和冷却水泵作出相应调节，以达到节能目的。水泵电机转速下降，电机从电网吸收的电能就会大大减少。

其减少的功耗 △ P=P0 〔 1-(N1/N0)3 〕 ( 1 )式 减少的流量 △ Q=Q0 〔 1—(N1/N0) 〕 （ 2 ）式

其中N1为改变后的转速， N0为电机原来的转速， P0为原电机转速下的电机消耗功率， Q0为原电机转速下所产生的水泵流量.由上式可以看出流量的减少与转速减少的一次方成正比，但功耗的减少却与转速减少的三次方成正比。如:假设原流量为100个单位，耗能也为100个单位，如果转速降低10个单位，由（ 2 ）式△ Q=Q0 〔 1—（N1/N0) 〕 =100 ＊〔 1-(90/100) 〕 =10可得出流量改变了10个单位，但功耗由（ 1 ）式△ P=P0［1—(N1/N0）3]=100 ＊〔 1—（90/100)3 〕 =27.1可以得出，功率将减少27。1个单位，即比原来减少27。1％ .

再因变频器是软启动方式，采用变频器控制电机后，电机在起动时及运转过程中均无冲击电流，而冲击电流是影响接触器、电机使用寿命最主要、最直接的因素，同时采用变频器控制电机后还可避免水垂现象，因此可大大延长电机、接触器及机械散件、轴承、阀门、管道的使用寿命。

三、中央空调系统构成及工作原理

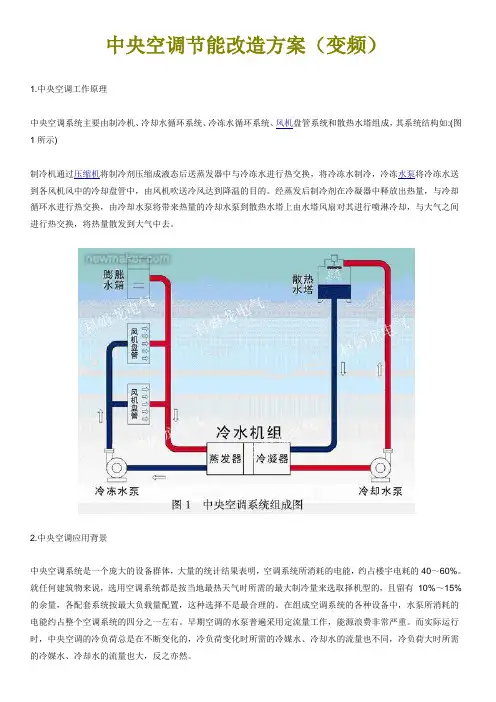

图一所示:

1、冷冻机组：通往各个房间的循环水由冷冻机组进行“内部热交换”作用，使冷冻水降温为5~7℃.并通过循环水系统向各个空调点提供外部热交换源。内部热交换产生的热量，通过冷却水系统在冷却塔中向空气中排放。内部热交换系统是中央空调的“制冷源"。

2、冷冻水塔：用于为冷冻机组提供“冷却水”。

3、“外部热交换”系统：由两个循环水系统组成：

⑴、冷冻水循环系统由冷冻泵及冷冻管道组成.从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道,在各个房间内进行热交换,带走房间内的热量，使房间内的温度下降。

⑵、冷却水循环系统由冷却泵、冷却水管道及冷却塔组成。冷冻机组进行热交换，使水温冷却的同时,必将释放大量的热量，该热量被冷却水吸收，使冷却水温度升高,冷却泵将升了温的冷却水压入水塔，使之在冷却塔中与大气进行热交换,然后再将降了温的冷却水，送回到冷冻机组，如此不断循环，带走冷冻机组成释放的热量。

4、冷却风机

⑴、室内风机:安装于所有需要降温的房间内,用于将由冷冻水冷却了的冷空气吹入房间,加速房间内的热交换；

⑵、冷却塔风机用于降低冷却塔中的水温,加速将“回水"带回的热量散发到大气中去.

中央空调系统的四个部分都可以实施节电改造。但冷冻水机组和冷却水机组的改造改造后节电效果最为理想，文章中我们将重点阐述对冷冻机组和冷却机组的变频调速技术改造。

四、中央空调变频系统改造方案

现将内蒙古某饭店的中央空调系统的变频节能改造方案做一具体介绍。

1．中央空调原系统简介：

1.1该集饭店中央空调系统改造前的主要设备和控制方式：450冷吨冷气主机2台,型号为特灵二极式离心机,两台并联运行；冷冻水泵2台,扬程28米配有功率45KW，冷却水泵有2台，扬程35米，配用功率75KW。均采用两用一备的方式运行。冷却塔2台，风扇电机11KW，并联运行.室内风机4台，5.5KW，并联运行。

1.2原系统的运行及存在问题：该饭店是一家五星饭店，为了给客入营造一个良好的居住环境，饭店大部空间采用全封密的，且饭店大部分空间自然通风效果不好,所以对夏季冷气质量的要求较高。由于中央空调系统设计时必须按天气最热、负荷最大时设计，且留有10％—20％左右的设计余量。其中冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应的调节.这样，冷冻水、冷却水系统几乎长期在大流量、小温差的状态下运行，造成了能量的极大浪费。而且冷冻、冷却水泵采用的均是Y-△起动方式,电机的起动电流均为其额定电流的3—4倍,在如此大的电流冲击下，接触器的使用寿命大大下降；同时，启动时的机械冲击和停泵时的水锤现象，容易对机械器件、轴承、阀门和管道等造成破坏,从而增加维修工作量、维修费用、设备也容易老化。另外由于冷冻泵轴输送的冷量不能跟随系统实际负荷的变化，其热力工况的平衡只能由人工调整冷冻主机出水温度，以及大流量小温差来掩盖。这样，不仅浪费能量，也恶化了系统的运行环境、运行质量.特别是在环境温度偏低、某些末端设备温控稍有失灵或灵敏度不高时,将会导致大面积空调室温偏冷，感觉不适，严重干扰中央空调系统的运行质量.因为空调偏冷的问题经常接到客人的投诉,处理这些投诉造成不少人力资源的浪费。

根据实际情况,我们向该饭店负责人提出：利用变频器、人机界面、PLC、数模转换模块、温度模块、温度传感器等构成的温差闭环自动调速系统。对冷冻、冷却水泵进行改造，以节约电能、稳定系统、延长设备寿命。

2．中央空调系统节能改造的具体方案

中央空调系统通常分为冷冻(媒）水和冷却水两个系统（如下图，左半部分为冷冻（媒）水系统，右半部分为冷却水系统）.根据国内外最新资料介绍,并多处通过对在中央空调水泵系统进行闭环控制改造的成功范例进行考察,现在水泵系统节能改造的方案大都采用变频器来实现.

2．1 、冷冻（媒）水泵系统的闭环控制 制冷模式下冷冻水泵系统的闭环控制

该方案在保证最末端设备冷冻水流量供给的情况下,确定一个冷冻泵变频器工作的最小工作频率，将其设定为下限频率并锁定,变频冷冻水泵的频率调节是通过安装在冷冻水系统回水主管上的温度传感器检测冷冻水回水温度,再经由温度控制器设定的温度来控制变频器的频率增减，控制方式是：冷冻回水温度大于设定温度时频率无极上调。

该模式是在中中央空调中热泵运行（即制热）时冷冻水泵系统的控制方案。同制冷模式控制方案一样,在保证最末端设备冷冻水流量供给的情况下，确定一个冷冻泵变频器工作的最小工作频率，将其设定为下限频率并锁定，变频冷冻水泵的频率调节是通过安装在冷冻水系统回水主管上的温度传感器检测冷冻水回水温度,再经由温度控制器设定的温度来控制变频器的频率增减.不同的是:冷冻回水温度小于设定温度时频率无极上调，当温度传感检测到的冷冻水回水温越高，变频器的输出频率越低。

2.2 、 冷却水系统的闭环控制

目前，在冷却水系统进行改造的方案最为常见，节电效果也较为显著.该方案同样在保证冷却塔有一定的冷却水流出的情况下，通过控制变频器的输出频率来调节冷却水流量，当中中央空调冷却水出水温度低时，减少冷却水流量；当中中央空调冷却水出水温度高时，加大冷却水流量,从而达到在保证中中央空调机组正常工作的前提下达到节能增效的目的。

现有的控制方式大都先确定一个冷却泵变频器工作的最小工作频率，将其设定为:

下限频率并锁定,变频冷却水泵的频率是取冷却管进、出水温度差和出水温度信号来调节，当进、出水温差大于设定值时，频率无极上调，当进、出水温差小于设定值时，频率无极下调,同时当冷却水出水温度高于设定值时，频率优先无极上调，当冷却水出水温度低于设定值时，按温差变化来调节频率，进、出水温差越大,变频器的输出频率越高；进、出水温差越小，变频器的输出频率越低.

2.3该中央空调节能系统具体装机清单如表二:

机组名称 机型 品牌 数量

冷冻水泵 45KW变频柜 ABB ACS800 两套

冷却水泵 75KW变频柜 ABB ACS800 两套

风机组 11KW变频柜 ABB ACS800 两套

室内风机 5。5KW变频柜 ABB ACS800 四套

配件 PLC 西门子S7300 一台

人机界面 西门子 一台

温度传感器 丹佛斯 两个

温度模块 欧姆龙 两个

数字转换模块 欧姆龙 两个

2．4介绍变频节电原理:

变频节能原理：由流体传输设备（水泵、风机）的工作原理可知：水泵、风机的流量（风量）与其转速成正比；水泵、风机的压力(扬程）与其转速的平方成正比，而水泵、风机的轴功率等于流量与压力的乘积，故水泵、风机的轴功率与其转速的三次方成正比（即与电源频率的三次方成正比）.变频器节能的效果是十分显著的，这种节能回报是看到见的。特别是调节范围大、启动电流大的系统及设备，通过图三可以直观的看出在流量变化时只要对转速（频率）稍作改变就会使水泵轴功率有更大程度上的改变，就因此特点使得变频调速装置成为一
