智能电表抄表方案

远程抄表方案

随着智能电表等技术的发展，远程抄表方案已经成为现代化管理的必然选择。远程抄表方案通过应用通信技术和自动化技术，实现对用电信息的远程采集和传输，极大地提高了抄表的效率和准确性，也提供了更多的数据支持，方便管理者进行用电分析和能源优化。下面是一套具体的远程抄表方案：

一、设备安装：

1.智能电表：在每户住户的电表上安装智能电表，该电表具备采集并记录用电数据的功能，同时具备通信功能。

2.集中器：在小区或大楼内某个节点上安装集中器，集中器作为智能电表和数据中心之间的桥梁，负责实现数据的采集和传输。

二、通信方案：

1.GPRS通信：集中器采用GPRS通信方式，通过移动通信网络实现与数据中心的远程通信。GPRS通信方式具有覆盖范围广、稳定可靠等优点，非常适合用于远程抄表。

2.互联网通信：集中器采用以太网口连接互联网，通过TCP/IP协议与数据中心进行通信。互联网通信方式具有传输速度快、多设备接入等优点。

三、数据采集与传输：

1.采集频率：定期采集智能电表记录的用电数据，采集频率可以按照不同的需求进行设置，比如每天、每周或者每月采集一次。

2.数据传输：集中器将采集到的用电数据通过GPRS通信或互联网通信上传到数据中心，数据中心接收和存储这些数据。

四、数据管理和分析：

1.数据处理：数据中心对接收到的用电数据进行处理和整理，将其转化为可视化的形式，并提供相应的数据查询和分析功能。

2.用电分析：基于收集到的用电数据，数据中心可以进行用户用电分析，比如分析用户的用电习惯、用电负荷峰谷、用电损耗等，为用户提供用电优化的建议和指导。

五、运维管理：

远程抄表方案需要进行相应的运维管理，包括设备的维护和更新、通信网络的监测和维护、数据中心的运行和管理等。同时，还需要建立相应的安全机制，保护用户用电数据的安全和隐私。

总之，远程抄表方案通过智能电表和集中器的联动，实现了对用电信息的远程采集和传输，提高了抄表的效率和准确性。同时，通过数据的分析和管理，为用户提供用电优化的建议和指导，有助于提高能源利用效率和节约用电成本。

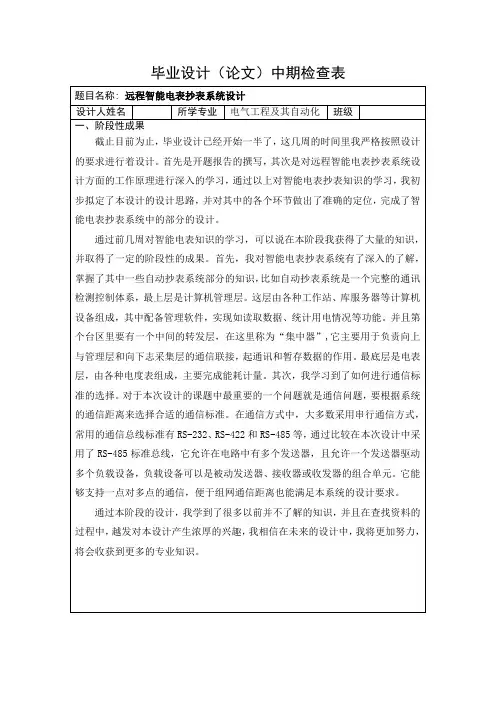

毕业设计（论文）中期检查表

题目名称: 远程智能电表抄表系统设计

设计人姓名 所学专业 电气工程及其自动化 班级

一、阶段性成果

截止目前为止，毕业设计已经开始一半了，这几周的时间里我严格按照设计的要求进行着设计。首先是开题报告的撰写，其次是对远程智能电表抄表系统设计方面的工作原理进行深入的学习，通过以上对智能电表抄表知识的学习，我初步拟定了本设计的设计思路，并对其中的各个环节做出了准确的定位，完成了智能电表抄表系统中的部分的设计。

通过前几周对智能电表知识的学习，可以说在本阶段我获得了大量的知识，并取得了一定的阶段性的成果。首先，我对智能电表抄表系统有了深入的了解，掌握了其中一些自动抄表系统部分的知识，比如自动抄表系统是一个完整的通讯检测控制体系，最上层是计算机管理层。这层由各种工作站、库服务器等计算机设备组成，其中配备管理软件，实现如读取数据、统计用电情况等功能。并且第个台区里要有一个中间的转发层，在这里称为“集中器”,它主要用于负责向上与管理层和向下志采集层的通信联接，起通讯和暂存数据的作用。最底层是电表层，由各种电度表组成，主要完成能耗计量。其次，我学习到了如何进行通信标准的选择。对于本次设计的课题中最重要的一个问题就是通信问题，要根据系统的通信距离来选择合适的通信标准。在通信方式中，大多数采用串行通信方式，常用的通信总线标准有RS-232、RS-422和RS-485等，通过比较在本次设计中采用了RS-485标准总线，它允许在电路中有多个发送器，且允许一个发送器驱动多个负载设备，负载设备可以是被动发送器、接收器或收发器的组合单元。它能够支持一点对多点的通信，便于组网通信距离也能满足本系统的设计要求。

通过本阶段的设计，我学到了很多以前并不了解的知识，并且在查找资料的过程中，越发对本设计产生浓厚的兴趣，我相信在未来的设计中，我将更加努力，将会收获到更多的专业知识。

二、存在问题

在本次远程智能电表抄表系统的设计中，不仅要设计出智能电表抄表系统的硬件部分和软件部分，抗干拢环节也是必不可少的。对于硬件部分就要求对每一部分都要有一个具体的了解，并进行一个合适芯片的选择，这就要求我进行大量查阅资料，而截止到目前由于时间有限，所以有几个芯片还没有具体定下来，而对于软件部分，这同硬件设计一样的问题，对于时间有限，所以很多都没有整理规范。对于最后的抗干拢环节这就是在最后对硬件和软件设计都完成以后才做的设计，它将是设计的最后一个环节。

智能电表用多频率并行无线抄表系统

摘要：近年来我国电力市场正在不断向智能化发展，将电表与抄表系统相结合，发展远程抄表技术，将电力终端融入智能元件，使得抄表过程和电力数据的采集更加便捷，要想提升远程抄表技术，相关设计人员必须弄清电表的组成及更多的细节部分，以便更快寻找到可以进行技术提升的电子元件，所以技术人员应该定期对电力远程智能电表进行研究，及时对抄表系统进行升级，推动智能电表的进步。

关键词：智能电表；抄表系统；远程控制；研究

引言

新经济常态,人们的生活水平持续增长,人民对生活质量的要求越来越高,但由于需求不同,在冬日供暖过程中涉及到的收费问题便日益严重。从当前发展状况来看,传统的集中供暖收费方式存在着一定的弊端,而按户计量、按热量收取供暖费用的方式将成为今后的发展趋势。

1抄表系统概述

在冬日取暖过程中,用户可以按照各自需要进行调节温度及流量,这将是今后采暖系统的发展趋势,但用户各自按需调节温度,为收取供暖费用造成了困难。智能远程抄表系统的设计和使用将解决这一问题,可以为用户提供按户计量、按热量收费的计量方式。智能远程抄表系统,则是主站借助信道全面、如实抄读用户热量表数据的一种系统。改系统由三部分构成:SCADA主站、集中器、用户热量表。

2电力远程智能电表抄表系统的组成研究

2.1多功能电能表

在电力远程智能电表的制造过程中，电能表是比较关键的组成部分，它既能够对数据进行分时计量，还能对电能使用情况进行精确测量，多功能电能表能够实现对数据的准确测量和显示，主要分为有功和无功两种，不同种类的电能表需要不同的通讯信道（RS485、低压电力线）和接线方式（单相、三相三线、三相四线），标准工作电压为220V、3×220（380V）、3×100V，标准电流包括5A、3×10A、3×1.5A几种，最大电流设定在标准电流的四倍，电能表的表壳、显示屏以及信号灯都有明确的材质要求。

基于智能电表的低压集抄自动抄表方法研究

目前，我国供电企业较为常用的智能抄表技术是低压集抄法。这种方法的应用对供电企业的管理运营模式影响极深。基于此，本文对基于智能电表的低压集抄自动抄表方法进行了探究。分析了低压集抄自动抄表技术的失败原因，并根据这种抄表方法和智能电表的特性，提出了提升低压集抄方法成功率的策略。

标签：智能电表;供电企业;低压集抄;自动抄表

0 前言

当前，电表的智能化水平不断提升。智能抄表技术的应用也逐步普及，为供电企业开展抄表工作带来了极大便利。低压集抄方法是目前应用范围最广的抄表方法，但是受到该技术具有局限性，在使用过程中可能会出现抄表失败。为了避免失败，提高工作效率，相關工作人员应该极强对低压集抄方法的优化。

1 导致低压集抄自动抄表技术失败的因素

1.1 粗放型档案管理方法

业务增加、因故换表以及维修改造等问题都可能导致电能表变化。若电能表发生变动，则营销系统的档案就无法与现场实际情况保持一致，既有可能会引发管理错误。当前，电能表相关档案普遍缺乏精细化管理，使得实际操作与档案计划的抄表技术不符，进而导致抄表失败。

1.2 主站采集程序有缺陷

目前，计量自动化系统主站的采集程序缺乏稳定性和实用性。这主要表现在不同年份的终端拥有多元化的数据采集方案，导致采集工作缺乏统一性，采集标准或数据整理方案无法保持一致[1]。这种程序缺陷增加了数据采集难度，也使得数据的整理和使用受到阻碍。

1.3 设备质量不达标

市场上，有能力生产低压集抄设备的厂家极多，所产出的产品中类型也较为丰富。不过，各个厂家应用的技术以及生产标准不同，许多厂家的产品不能满足产品应用需求。这样一来，许多供电企业在购买低压集抄设备后，还需要开展现场调试工作，更换设备软硬件。这种现场调试不仅浪费时间而且其结果也无法得到保证。如果设备调试后存在问题，则其维修难度会上升;而且，应用后的抄表成功率也不高，大多维持在95%左右。
