离心压缩机说明书

  • 格式：doc
  • 大小：874.00 KB
  • 文档页数：69

BCL407/B离心压缩机使用说明书 101.445H1491_SY

第 1 页 共69页

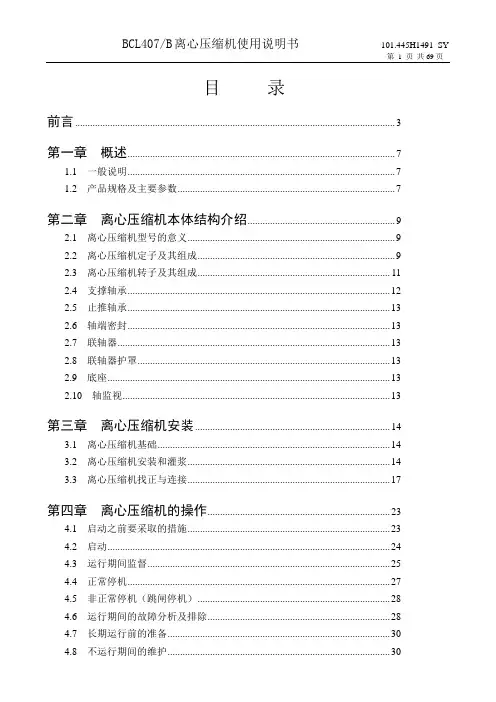

目 录

前言 ................................................................................................................................ 3

第一章 概述 ........................................................................................................... 7

1.1 一般说明 ........................................................................................................... 7

1.2 产品规格及主要参数 ....................................................................................... 7

第二章 离心压缩机本体结构介绍 ........................................................... 9

2.1 离心压缩机型号的意义 ................................................................................... 9

2.2 离心压缩机定子及其组成 ............................................................................... 9

2.3 离心压缩机转子及其组成 ............................................................................. 11

2.4 支撑轴承 ......................................................................................................... 12

2.5 止推轴承 ......................................................................................................... 13

2.6 轴端密封 ......................................................................................................... 13

2.7 联轴器 ............................................................................................................. 13

2.8 联轴器护罩 ..................................................................................................... 13

2.9 底座 ................................................................................................................. 13

2.10 轴监视 ........................................................................................................... 13

第三章 离心压缩机安装 .............................................................................. 14

3.1 离心压缩机基础 ............................................................................................. 14

3.2 离心压缩机安装和灌浆 ................................................................................. 14

3.3 离心压缩机找正与连接 ................................................................................. 17

第四章 离心压缩机的操作 ......................................................................... 23

4.1 启动之前要采取的措施 ................................................................................. 23

4.2 启动 ................................................................................................................. 24

4.3 运行期间监督 ................................................................................................. 25

4.4 正常停机 ......................................................................................................... 27

4.5 非正常停机（跳闸停机） ............................................................................. 28

4.6 运行期间的故障分析及排除 ......................................................................... 28

4.7 长期运行前的准备 ......................................................................................... 30

4.8 不运行期间的维护 ......................................................................................... 30 BCL407/B离心压缩机使用说明书 101.445H1491_SY

第 2 页 共69页

第五章 压缩机装置的检修 ......................................................................... 32

5.1 维修说明 ......................................................................................................... 32

5.2 检查一览表 ..................................................................................................... 32

5.3 压缩机在运转中的故障排除 ......................................................................... 34

5.4 维修要点 ......................................................................................................... 35

5.5 组装 ................................................................................................................. 42

5.6 安装在压缩机上的调节装置和仪表的拆装 ................................................. 42

5.7 离心压缩机运输的防护措施 ......................................................................... 43

5.8 干气密封 ......................................................................................................... 43

第六章 压缩机装置备件 .............................................................................. 45

6.1 定购备件说明 ................................................................................................. 45

6.2 备件的长期储存 ............................................................................................. 45

合集下载

离心压缩机论文

离心压缩机论文

离心压缩机论文

摘要：随着国民经济的加速发展和科学技术的突飞猛进，流体机械也随之得到不断的发展与完善。目前，流体机械的发展趋势渐渐深入生活当中，如:压缩机、泵……下面，我介绍一下压缩机，从它的工作原理、结构特点、基本方程式计算、、级的各种能量损失、性能、功率、调解与控制、安全可靠性以及选型等内容，做一重点的描写。离心压缩机在生活中，尤其是化工厂、炼油厂、发电厂等运用特广，比如：空调、鼓风机、干气密封装置……

关键词：工作原理、结构特点、基本方程式计算、、级的各种能量损失、性能、功率、调解与控制、安全可靠性以及选型

速度式离心压缩机的介绍:1.借助高速旋转的叶轮，使气体获得很高的速度，然后让气体急剧降速，使气体的动能转变为压力能。aa2分类：离心式（进向排出）、轴流式（轴向排出）。3逐级增压点。

一、离心压缩机的典型结构与工作原理

单机压缩机：单级压力比较活塞式的低，如常采用的闭式后弯叶轮的单级压缩机的级压比仅为1.2~1.5

多级压缩机常采用：1常采用多级串联和多缸串联2分段与中间冷却以减少耗功3级数与叶轮圆周速度和元体分子量的关系。｛a.保证安全可靠，尽可能提高机组的效率b.材料性能允

许及较高效率，尽可能减少压缩机动数，也减少机组对和数量c.气体介质特性，分子量大的气体比分子量小的气体所需级数较少d.达到较高压力比，则必须增加级数｝

A.总结构：转子→转轴｛叶轮、轴套、平衡盘、推力盘、联轴器

定子｛扩压器、弯道、回流管、蜗壳、机壳

注意：1在转子与定子之间需要密封气体之处还没有密封组件。

2由叶轮和固定部件构成一级，级是压缩机实现气体压力升高的基本单位（使气体增压）

3压力比一般在3以上，有的高达150，甚至更高

B.级的典型结构：

级是离心压缩机使气体增压的基本单元。分为三种形式即首级、中级和末级。 #图

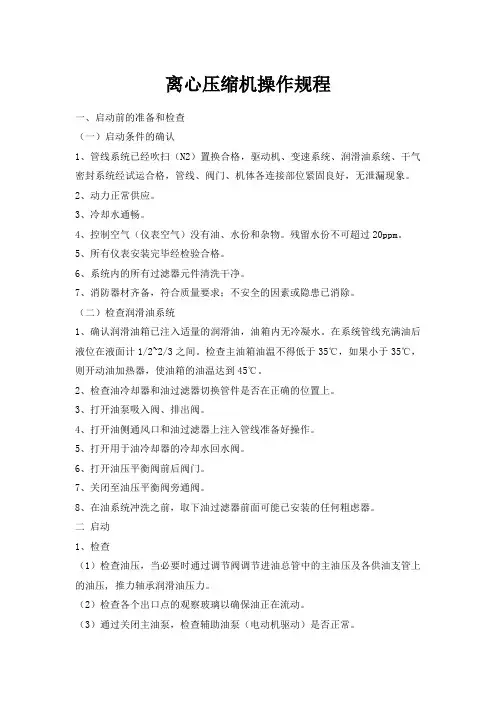

离心压缩机操作规程

离心压缩机操作规程

离心压缩机操作规程

一、启动前的准备和检查

（一）启动条件的确认

1、管线系统已经吹扫（N2）置换合格，驱动机、变速系统、润滑油系统、干气密封系统经试运合格，管线、阀门、机体各连接部位紧固良好，无泄漏现象。

2、动力正常供应。

3、冷却水通畅。

4、控制空气（仪表空气）没有油、水份和杂物。残留水份不可超过20ppm。

5、所有仪表安装完毕经检验合格。

6、系统内的所有过滤器元件清洗干净。

7、消防器材齐备，符合质量要求；不安全的因素或隐患已消除。

（二）检查润滑油系统

1、确认润滑油箱已注入适量的润滑油，油箱内无冷凝水。在系统管线充满油后液位在液面计1/2~2/3之间。检查主油箱油温不得低于35℃，如果小于35℃，则开动油加热器，使油箱的油温达到45℃。

2、检查油冷却器和油过滤器切换管件是否在正确的位置上。

3、打开油泵吸入阀、排出阀。

4、打开油侧通风口和油过滤器上注入管线准备好操作。

5、打开用于油冷却器的冷却水回水阀。

6、打开油压平衡阀前后阀门。

7、关闭至油压平衡阀旁通阀。

8、在油系统冲洗之前，取下油过滤器前面可能已安装的任何粗虑器。

二 启动

1、检查

（1）检查油压，当必要时通过调节阀调节进油总管中的主油压及各供油支管上的油压, 推力轴承润滑油压力。

（2）检查各个出口点的观察玻璃以确保油正在流动。

（3）通过关闭主油泵，检查辅助油泵（电动机驱动）是否正常。 （4）当达到较低的油压限制值时，辅助油泵必须自动地接入。在这之后，油压必须再次达到设定值。在主油泵已再次打开之后，手动关闭辅助泵。

2 、压缩机的启动

压缩机启动之前，必须遵照下列说明为该装置启动作好准备：

（1）盘车2∽3圈，检查有无偏重、卡涩。

（2）油系统启动。

（3）进气阀打开，气体注入该压缩机。

（4）建立必要的气体压差：如干气密封压差。

（5）按照主驱动机厂的说明书，使主驱动机投入运行；

注意：无论如何，避免速度小于200 转/分，因为这将在轴承内引起混合的摩擦情况。在非常低或非常高转速下，无控制的反向转动也必须避免。

离心压缩机说明书

离心压缩机说明书

BCL407/B离心压缩机使用说明书 101.445H1491_SY

第 1 页 共69页

目 录

前言 ................................................................................................................................ 3

第一章 概述 ........................................................................................................... 7

1.1 一般说明 ........................................................................................................... 7

1.2 产品规格及主要参数 ....................................................................................... 7

第二章 离心压缩机本体结构介绍 ........................................................... 9

2.1 离心压缩机型号的意义 ................................................................................... 9

库柏(cooper)离心式压缩机手册

库柏(cooper)离心式压缩机手册

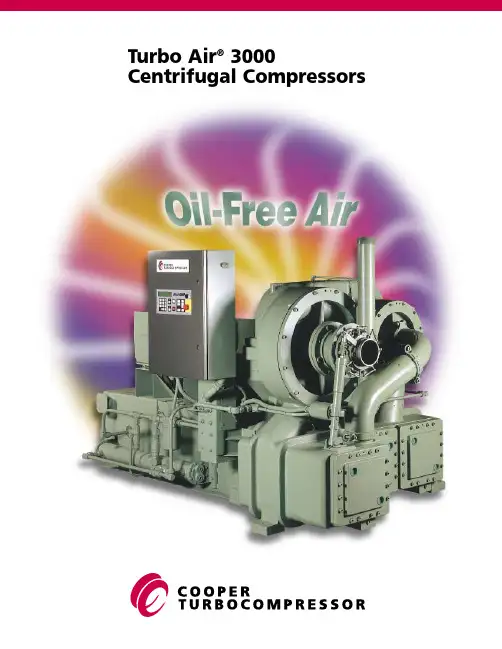

Turbo Air®3000
