EBZ200A掘进机说明书

  • 格式：pdf
  • 大小：1.13 MB
  • 文档页数：76

ＥＢＺ２００Ａ悬臂式掘进机（可伸缩型）

产品说明书

执行标准：MT/T238.3-2006

Q/TK1064-2010

地址:山西省太原市高新技术开发区电子街25号

电话:0351-7867499传真:0351-3042067

邮政编码:030032

电子信箱:tmmc@sxkuangji.com

操作人员必须进行相应的煤矿安全规程培训

使用者在使用前必须认真阅读本产品说明书

太重煤机有限公司

2013年5月EBZ200A悬臂式掘进机说明书

太原矿山机器集团有限公司1目录

安全警示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１．概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６

1.1产品特点......................................................................................................................61.2主要用途及适用范围..................................................................................................61.3产品型号、名称和型号含义.......................................................................................61.4使用环境条件..............................................................................................................71.5安全保护......................................................................................................................7２．各部件结构特征与工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８

2.1总体结构及工作原理..................................................................................................82.2截割机构....................................................................................................................112.3装载机构....................................................................................................................132.4运输机构....................................................................................................................142.5主机架装配................................................................................................................152.6行走机构....................................................................................................................162.7后支撑装置................................................................................................................172.8液压系统....................................................................................................................172.9水系统........................................................................................................................18３．技术特征．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９

3.1总体参数....................................................................................................................193.2截割机构....................................................................................................................193.3装载机构（液压马达驱动）.....................................................................................193.4运输机构（液压马达驱动）.....................................................................................203.5行走机构（液压马达驱动）.....................................................................................203.6液压系统....................................................................................................................213.7油缸主要参数............................................................................................................21４．各部的安装与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３

4.1安全警示....................................................................................................................234.2机器的解体................................................................................................................244.3向井下运输顺序和要求.............................................................................................244.4装配方法及起吊安装图.............................................................................................274.5在井下的装配顺序....................................................................................................304.6装配时的注意事项....................................................................................................304.7各部分的调整及调整注意事项.................................................................................30５．使用操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３

5.1使用前的准备和检查................................................................................................335.2使用时的安全防护....................................................................................................335.3操作顺序（换向阀操作）.........................................................................................335.4掘进作业....................................................................................................................385.5有关操作注意事项....................................................................................................39６．故障分析与排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０７．保养与维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１

合集下载

EBZ200悬臂式掘进机产品技术参数及主要配置

EBZ200悬臂式掘进机产品技术参数及主要配置

EBZ200悬臂式掘进机产品技术参数及主要配置

EBZ200悬臂式掘进机技术参数

定位截割高度（m） 2.4-5.2

外型

尺寸 长（m） 11.2

定位截割宽度（m） 3.7-6.7 宽（m） 1.铲板宽:3.6

2.履带两侧宽2.7

3.机身2.66

爬坡能力 ±18° 高（m） 1.机身高:1.72

2.截割头水平放置最高点

2.3

3.截割护板高度2.1

可/经济截割岩石单向抗压强度 ≤90/70MPa 整机重量 69t(含二运)

掘进机适合巷道性质 煤巷、半煤巷

掘进 供电电压 1140V

卧底深度 420mm 油泵电机功率 132kW

截割电机功率 200/110kW 额定输出功率 343kW(含二运11kW)

截割头转速

/伸缩量 46/23rpm

/650mm 供水的PH值 6—8

装载形式 五齿星轮 要求井下供水压 3-8MPa

运输机形式 双边链刮板式 需/最小冷却水量 ≥100/30L/min

运输机链速 61 m/min 机身地隙 200mm

最大不可拆卸件尺

寸(长³

宽³高) 本体架 3.34×1.42×1.35m

最大不可

拆卸件重量 6100kg 一运前溜

槽 2.81×0.7×0.7m

后支承架 2.64×1.74×1.31m

行走速度 0-8 m/min 履带宽度 650mm

星轮转速 33 rpm 二联液压泵 190/190 ml/r

装载能力 4m3/min 对地压强 0.14MPa

油箱容积 700 L 电气控制 进口专用控制器

EBZ200悬臂式掘进机主要配置 项目 主要配置

液压系统 极低空载损耗系统

泵站电机 知名品牌（轴承和密封按三一选定的国际品牌）

截割电机 知名品牌（轴承和密封按三一选定的国际品牌）

截割减速机 强化硬齿面、噪声不大于78分贝

主泵 德国力士乐或德国哈威或美国派克柱塞泵

控制阀 德国力士乐或德国哈威或美国派克先导液控高压负载敏

感阀

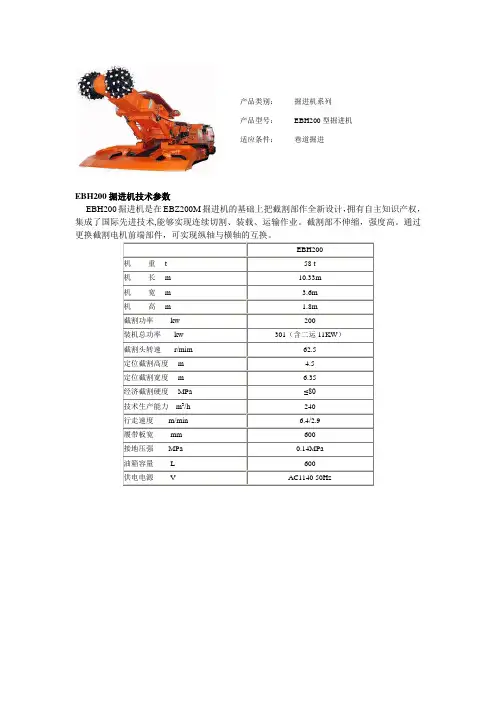

EBH200掘进机技术参数

EBH200掘进机技术参数

EBH200掘进机技术参数

EBH200掘进机是在EBZ200M掘进机的基础上把截割部作全新设计，拥有自主知识产权，集成了国际先进技术,能够实现连续切割、装载、运输作业。截割部不伸缩，强度高。通过更换截割电机前端部件，可实现纵轴与横轴的互换。

EBH200

机 重 t 58 t

机 长 m 10.33m

机 宽 m 3.6m

机 高 m 1.8m

截割功率 kw 200

装机总功率 kw 301（含二运11KW）

截割头转速 r/mim 62.5

定位截割高度 m 4.5

定位截割宽度 m 6.35

经济截割硬度 MPa ≤80

技术生产能力 m3/h 240

行走速度 m/min 6.4/2.9

履带板宽 mm 600

接地压强 MPa 0.14MPa

油箱容量 L 600

供电电源 V AC1140 50Hz

产品类别： 掘进机系列

产品型号： EBH200型掘进机

适应条件： 巷道掘进

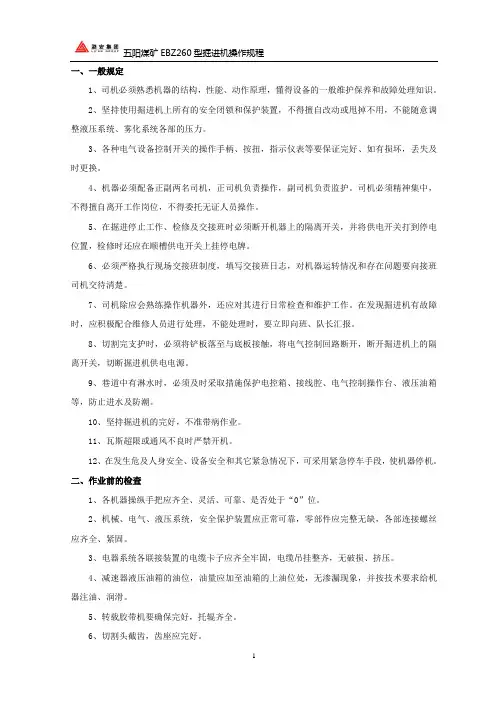

EBZ260型掘进机操作规程

EBZ260型掘进机操作规程

五阳煤矿EBZ260型掘进机操作规程

1 一、一般规定

1、司机必须熟悉机器的结构，性能、动作原理，懂得设备的一般维护保养和故障处理知识。

2、坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、雾化系统各部的压力。

3、各种电气设备控制开关的操作手柄、按扭，指示仪表等要保证完好、如有损坏，丢失及时更换。

4、机器必须配备正副两名司机，正司机负责操作，副司机负责监护。司机必须精神集中，不得擅自离开工作岗位，不得委托无证人员操作。

5、在掘进停止工作、检修及交接班时必须断开机器上的隔离开关，并将供电开关打到停电位置，检修时还应在顺槽供电开关上挂停电牌。

6、必须严格执行现场交接班制度，填写交接班日志，对机器运转情况和存在问题要向接班司机交待清楚。

7、司机除应会熟练操作机器外，还应对其进行日常检查和维护工作。在发现掘进机有故障时，应积极配合维修人员进行处理，不能处理时，要立即向班、队长汇报。

8、切割完支护时，必须将铲板落至与底板接触，将电气控制回路断开，断开掘进机上的隔离开关，切断掘进机供电电源。

9、巷道中有淋水时，必须及时采取措施保护电控箱、接线腔、电气控制操作台、液压油箱等，防止进水及防潮。

10、坚持掘进机的完好，不准带病作业。

11、瓦斯超限或通风不良时严禁开机。

12、在发生危及人身安全、设备安全和其它紧急情况下，可采用紧急停车手段，使机器停机。

二、作业前的检查

1、各机器操纵手把应齐全、灵活、可靠、是否处于“0”位。

2、机械、电气、液压系统，安全保护装置应正常可靠，零部件应完整无缺，各部连接螺丝应齐全、紧固。

3、电器系统各联接装置的电缆卡子应齐全牢固，电缆吊挂整齐，无破损、挤压。

4、减速器液压油箱的油位，油量应加至油箱的上油位处，无渗漏现象，并按技术要求给机器注油、润滑。

5、转载胶带机要确保完好，托辊齐全。

6、切割头截齿，齿座应完好。 五阳煤矿EBZ260型掘进机操作规程

三一EBZ200掘进机电气系统操作说明

三一EBZ200掘进机电气系统操作说明

4-10品质改变世界设备自检....品质改变世界油泵电机截割高速截割低速二运电机锚杆电机

110Kw200Kw110Kw11Kw15KwJ2010.01图 4-17图 4-164.3 电气控制

l接通电源电控箱通电，主控器与显示屏通讯时，显示屏将显示画面如右图：此状态为主控器和显示器通讯中，此时操作开关都应在停止位置，禁止对设备进行操作，否则显示开关操作错误。

2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。提示：123456978操作EBZ200 悬臂式掘进机

操作保养手册 - 03.2012

4-11图 4-18

图 4-19l复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置，电铃鸣响，系统发出警报。大约10秒之后，主控器与显示器通讯结束，显示画面如右图：品质改变世界切割计时系统计时系统电压时 分201VLOUTyy/mm/ddHH:MM:SS油泵电机停止切割高速停止切割低速停止二运电机停止锚杆电机停止时 分4252211140切割计时温度通讯正常漏电闭锁板指示 °C

图 4-20排除故障后，将“复位/警报”开关向下轻扳至“复位”位置，控制系统内各报警故障复原。【危险】设备启动前必须鸣响警铃，否则人员未及时撤离危险区域可能造成严重的伤亡事故。警铃ALARM复位RESET警铃ALARM复位RESET操作EBZ200 悬臂式掘进机

操作保养手册 - 03.2012

4-12图 4-21

图 4-22l油泵电机将“油泵电机”开关向左轻扳至“启动”位置，电铃鸣响5秒后停止，油泵电机开始运行。将“油泵电机”开关向右轻扳“停止”位置，运行中的油泵电机将停止运行。

图 4-23启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测油泵电机各相的电流值和故障信息（当油泵电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。品质改变世界系统计时系统电压201
