传感器：Q-2烟雾传感器应用
2010-04-20 13:29

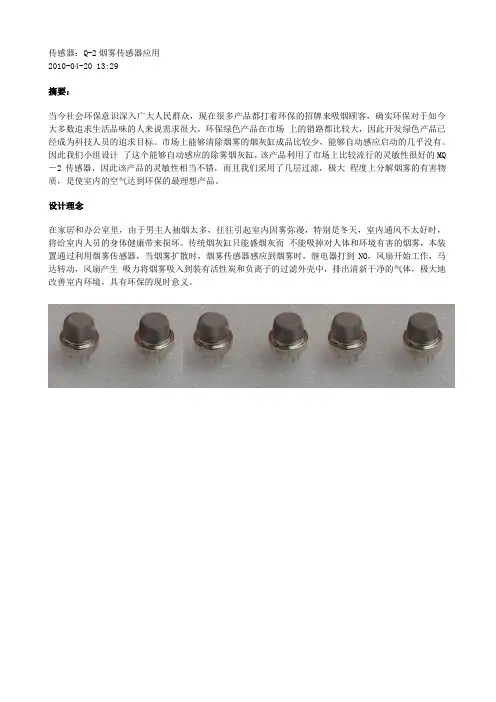

摘要：
当今社会环保意识深入广大人民群众，现在很多产品都打着环保的招牌来吸烟顾客，确实环保对于如今大多数追求生活品味的人来说需求很大，环保绿色产品在市场 上的销路都比较大，因此开发绿色产品已经成为科技人员的追求目标。市场上能够清除烟雾的烟灰缸成品比较少，能够自动感应启动的几乎没有。因此我们小组设计 了这个能够自动感应的除雾烟灰缸，该产品利用了市场上比较流行的灵敏性很好的MQ－2传感器，因此该产品的灵敏性相当不错，而且我们采用了几层过滤，极大 程度上分解烟雾的有害物质，是使室内的空气达到环保的最理想产品。
设计理念
在家居和办公室里，由于男主人抽烟太多，往往引起室内因雾弥漫，特别是冬天，室内通风不太好时，将给室内人员的身体健康带来损坏。传统烟灰缸只能盛烟灰而 不能吸掉对人体和环境有害的烟雾，本装置通过利用烟雾传感器，当烟雾扩散时，烟雾传感器感应到烟雾时，继电器打到NO，风扇开始工作，马达转动，风扇产生 吸力将烟雾吸入到装有活性炭和负离子的过滤外壳中，排出清新干净的气体，极大地改善室内环境，具有环保的现时意义。
设计原理
1.设计电路
6.系统工作流程
电路如图所示， MQ－2为烟雾传感器，FAN为5V电机。电路采用交流供电，220V交流市电从插头引入电路，经电源变压器降压后变为直流，直流电压直接供传感器 MQ－2的加热丝H-H工作，加热丝给传感器MQ－2预热一定时间后，才能正常检测烟雾。稳压电压同时供控制电路工作，接在继电器、通电指示灯和风扇上。 当MQ－2所处的环境烟雾在允许范围内时，其两端输出电极H-H间导电率很低，则加在电极间两端H—H电压很低，则输出电压升高，晶体管9013导通，此 时加在继电器JRC－4100F两端的电压达到它的启动电压（５V），继电器跳转，通电指示灯熄灭；风扇FAN电路接通，风扇工作，开始吸收烟雾。风扇产 生吸力将烟雾吸入装有活性炭过滤筛的壳体，先经过一层活性炭过滤后，再经过负离子发生器，从而除掉有害物质。过滤筛可以拆下来清理或更换，活性炭也可以更 换。当烟雾逐渐减少，传感器MQ－2导电率升高，加在电极间两端H—H的电压升高，输出电压变小，晶体管9013截止，则继电器JRC－4100F两端电 压为零，继电器跳转为常态，风扇FAN停止转动，通电指示灯变亮。
烟雾传感器

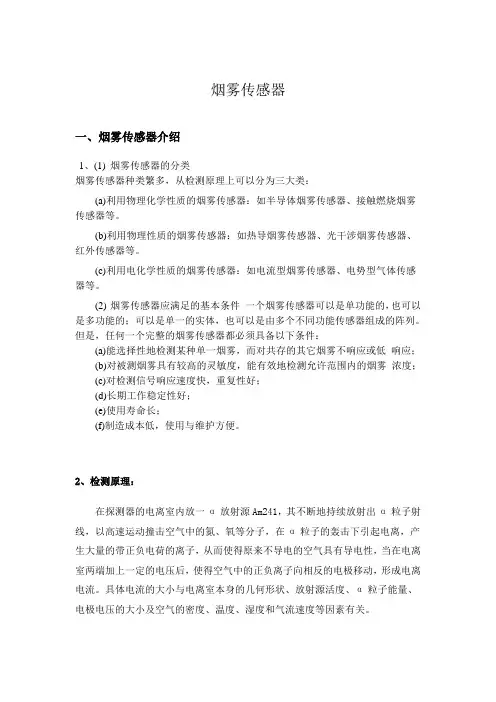

一、烟雾传感器介绍
1、(1) 烟雾传感器的分类
烟雾传感器种类繁多，从检测原理上可以分为三大类：
(a)利用物理化学性质的烟雾传感器：如半导体烟雾传感器、接触燃烧烟雾传感器等。
(b)利用物理性质的烟雾传感器：如热导烟雾传感器、光干涉烟雾传感器、红外传感器等。
(c)利用电化学性质的烟雾传感器：如电流型烟雾传感器、电势型气体传感器等。
(2) 烟雾传感器应满足的基本条件 一个烟雾传感器可以是单功能的，也可以是多功能的；可以是单一的实体，也可以是由多个不同功能传感器组成的阵列。但是，任何一个完整的烟雾传感器都必须具备以下条件：
(a)能选择性地检测某种单一烟雾，而对共存的其它烟雾不响应或低 响应；
(b)对被测烟雾具有较高的灵敏度，能有效地检测允许范围内的烟雾 浓度；
(c)对检测信号响应速度快，重复性好；
(d)长期工作稳定性好；
(e)使用寿命长；
(f)制造成本低，使用与维护方便。
2、检测原理：
在探测器的电离室内放一α放射源Am241，其不断地持续放射出α粒子射线，以高速运动撞击空气中的氮、氧等分子，在α粒子的轰击下引起电离，产生大量的带正负电荷的离子，从而使得原来不导电的空气具有导电性，当在电离室两端加上一定的电压后，使得空气中的正负离子向相反的电极移动，形成电离电流。具体电流的大小与电离室本身的几何形状、放射源活度、α粒子能量、电极电压的大小及空气的密度、温度、湿度和气流速度等因素有关。
当烟雾粒子进入电离室后，由于气熔胶吸附大量的正负离子，使其中和。烟雾越浓，导致离子复合几率加快，从而使空气中电离电流迅速下降，电离室阻抗增加，因此根据R值变化可以感受到烟雾浓度的变化，从而实现对火灾的探测。
二、工作原理及结构特征
1、工作原理:
传感器的感烟时当火灾场所发生的烟雾进入到监测电离室，位于电离室中的检测源镅241放射a射线，使电离室内的空气离成正负离子。当烟雾进入时，内外电离室因极性相反，所产生的离子电流保持相对稳定，处于平衡状态；火灾发生初期释放的气溶胶亚微粒子及可见烟雾大量进入检测电离室，吸附并中和正负离子，使电离电流急剧减少，改变电离平衡状态而输出检测电信号，经后级电路处理识别后，发出报警，并向配套监控系统输出报警开关信号。
烟雾传感器
一、烟雾传感器介绍
1、(1) 烟雾传感器的分类
烟雾传感器种类繁多，从检测原理上可以分为三大类：
(a)利用物理化学性质的烟雾传感器：如半导体烟雾传感器、接触燃烧烟雾传感器等。
(b)利用物理性质的烟雾传感器：如热导烟雾传感器、光干涉烟雾传感器、红外传感器等。
(c)利用电化学性质的烟雾传感器：如电流型烟雾传感器、电势型气体传感器等。
(2) 烟雾传感器应满足的基本条件 一个烟雾传感器可以是单功能的，也可以是多功能的；可以是单一的实体，也可以是由多个不同功能传感器组成的阵列。但是，任何一个完整的烟雾传感器都必须具备以下条件：
(a)能选择性地检测某种单一烟雾，而对共存的其它烟雾不响应或低 响应；
(b)对被测烟雾具有较高的灵敏度，能有效地检测允许范围内的烟雾 浓度；
(c)对检测信号响应速度快，重复性好；
(d)长期工作稳定性好；
(e)使用寿命长；
(f)制造成本低，使用与维护方便。
2、检测原理：
在探测器的电离室内放一α放射源Am241，其不断地持续放射出α粒子射线，以高速运动撞击空气中的氮、氧等分子，在α粒子的轰击下引起电离，产生大量的带正负电荷的离子，从而使得原来不导电的空气具有导电性，当在电离室两端加上一定的电压后，使得空气中的正负离子向相反的电极移动，形成电离电流。具体电流的大小与电离室本身的几何形状、放射源活度、α粒子能量、电极电压的大小及空气的密度、温度、湿度和气流速度等因素有关。
当烟雾粒子进入电离室后，由于气熔胶吸附大量的正负离子，使其中和。烟雾越浓，导致离子复合几率加快，从而使空气中电离电流迅速下降，电离室阻抗增加，因此根据R值变化可以感受到烟雾浓度的变化，从而实现对火灾的探测。
二、工作原理及结构特征
1、工作原理:
传感器的感烟时当火灾场所发生的烟雾进入到监测电离室，位于电离室中的检测源镅241放射a射线，使电离室内的空气离成正负离子。当烟雾进入时，内外电离室因极性相反，所产生的离子电流保持相对稳定，处于平衡状态；火灾发生初期释放的气溶胶亚微粒子及可见烟雾大量进入检测电离室，吸附并中和正负离子，使电离电流急剧减少，改变电离平衡状态而输出检测电信号，经后级电路处理识别后，发出报警，并向配套监控系统输出报警开关信号。
基本概况
烟雾传感器就是通过监测烟雾的浓度来实现火灾防范的，烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
它在内外电离室里面有放射源镅241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。在正常的情况下，内外电离室的电流、电压都是稳定的。一旦有烟雾窜逃外电离室。干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。烟雾传感器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
功能特点
▼ 光学迷宫
▼ 采用低功耗CMOS微处理器
▼ 特殊防潮设计
▼ 独立/联网/无线输出方式（可选）
▼ 具有手动测试、手动复位功能
▼ 工作性能稳定可靠
▼ 单面PCB工艺
▼ 采用超薄式结构设计
▼ 结构设计独特，防尘、防虫、抗外界光线干扰
技术参数
▼ 工作温度：-10℃～+50℃
▼ 报警浓度：0.65～15.5%FT
▼ 工作湿度：10～90%
▼ 工作电源：12VDC/9VDC
▼ 信号输出：常开/常闭
▼ 安装方式：吸顶
▼ 外壳：阻燃树脂
▼ 产品尺寸：直径105mm 厚度32mm
烟雾传感器分类
1.离子式烟雾传感器 该烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各消防报警系统中，性能远优于气敏电阻类的火灾报警器。
它在内外电离室里面有放射源镅241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。在正常的情况下，内外电离室的电流、电压都是稳定的。一旦有烟雾窜逃外电离室。干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。烟雾传感器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
