蜗轮蜗杆设计步骤
第一步：确定传动比
蜗轮蜗杆传动是一种非常特殊的传动方式，它的传动比取决于蜗杆的头数、蜗轮的齿数、蜗杆的导程角以及蜗轮与蜗杆轴线的交角等因素。设计蜗轮蜗杆传动时，要根据传动要求和传动动力参数来计算传动比。
第二步：选择材料
在选择蜗轮和蜗杆的材料时，考虑到它们的载荷、传动功率和工作环境温度等因素。通常，蜗轮和蜗杆都可以采用高强度的合金钢材料。
第三步：确定齿轮参数
蜗轮的齿数和模数都是通过计算得到。注意，蜗轮的轴向厚度越小，蜗杆的导程角越小，那么蜗轮和蜗杆的接触线就会越靠近齿面根部。在选择齿轮参数时需要进行综合考虑，以保证蜗轮蜗杆传动的良好性能。
第四步：计算蜗杆的导程和展角
根据蜗杆轴线与垂直轴线的夹角以及螺旋线的参数，可以计算出蜗杆的导程和展角。展角的计算对于蜗轮蜗杆传动来说非常重要，因为它直接影响到传动效率和噪声。一般来说，展角越大，传动效率越高，但噪声也会增加。

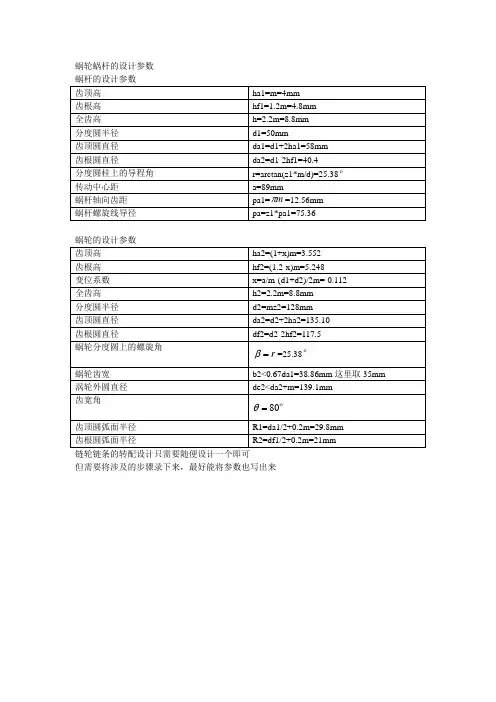

第五步：计算蜗轮蜗杆的几何参数
根据蜗杆的导程、蜗轮的模数和齿数，可以计算出蜗轮和蜗杆的几何参数，包括齿顶直径、节圆直径、齿根直径、齿顶高度、齿根高度和重要齿廓参数。这些参数决定了蜗轮蜗杆传动的传动效率、运行平稳性和噪声等关键性能指标。
第六步：进行蜗轮蜗杆的装配
在进行蜗轮蜗杆的装配之前，需要对蜗轮齿形进行测量，以保证齿形质量。然后，将蜗轮和蜗杆进行配合，精确控制配合间隙大小。还要注意蜗轮和蜗杆的对中度和平行度等装配要求，以保证传动系统的稳定性和性能。
总结：1. 传动效率的优化：传动效率是蜗轮蜗杆传动系统的重要性能指标，也是设计过程中需要优化的关键因素之一。通常情况下，使用高质量的蜗轮和蜗杆、采用适当的润滑方式、控制装配精度、优化齿轮参数以及合理设计蜗杆展角等方法，可以大大提高传动效率。 2. 噪声的控制：蜗轮蜗杆传动在工作时容易产生噪声，主要是由于蜗轮和蜗杆的接触面积较小，表面接触压力较大，同时还会在传动过程中产生震动和共振。为了降低噪声，可以优化设计参数、采用低噪声等级的蜗轮和蜗杆材料、选用合适的蜗杆展角、进行制造精度控制以及采用降噪材料等方式。
3. 寿命的提高：蜗轮蜗杆传动系统的寿命主要取决于蜗杆的耐磨性和蜗轮的齿面强度等因素。在设计过程中需要选择高强度的材料、采用精细的制造工艺、控制装配精度、采用合适的润滑方式以及及时维护等方式，来延长传动系统的使用寿命。
4. 质量的保证：蜗轮蜗杆传动在工作时接受的载荷和环境条件十分复杂，因此传动部件要具备高的耐磨性和抗腐蚀性。在制造过程中，需要对工件进行检验、选择精密的加工设备和工艺以及根据需求进行热处理和表面处理，以保证传动部件的质量和性能。
蜗轮蜗杆传动的设计步骤和需要考虑的因素非常多，需要综合地考虑各种因素，采取合适的方法进行优化和控制，才能实现传动系统的稳定、高效、低噪声、长寿命和高质量。1. 起重设备：由于蜗轮蜗杆传动具有相对较大的传动比，能够承受巨大的负荷，因此非常适合用于各种起重设备中。起重机和升降平台。
2. 矿山和钢铁行业：蜗轮蜗杆传动系统还广泛应用于矿山和钢铁行业中的各种设备上，常用于煤矿提升系统、冶金设备、铁路维修工具车和起重设备等。这些设备有较高的负载和复杂的运动态，而蜗轮蜗杆传动则可以在这些应用中表现出其可靠性和高效性。
3. 汽车行业：蜗轮蜗杆传动被广泛应用于汽车制造业，尤其是重载车辆。大型的城市公交车、工程车和消防车等，都需要采用高扭矩的传动方案，以满足其卡车的动力需求。
4. 军事领域：由于蜗轮蜗杆传动在传动比和减速比方面的优异表现，其在军事设备领域被广泛采用。主战坦克、军用大型冲锋舟、军舰推进系统以及军用无人机等。
5. 自动化生产线：在现代生产线中，蜗轮蜗杆传动广泛应用于生产和装配线上的各种工具，以及各种编织机和纺织机械等。这些设备需要高效传动，而蜗轮蜗杆传动可以提供稳健的转速和传动比，使得这些设备可以长时间稳定高效地运转。
蜗轮蜗杆传动在各个领域中的广泛应用以及其广泛的技术优势，反映出其在工程领域中的重要性和不可替代性，同时也为我们提供了广阔的发展空间。随着科学技术的不断进步，蜗轮蜗杆传动系统在未来将会有更广泛的应用，使得我们的生产效率得到提高，同时也将带来更多的经济效益和社会价值。1. 蜗杆制造技术的改进：目前一些有关蜗杆制造的研究集中在制造复杂几何形状的蜗杆和提高蜗杆的制造精度。一些新型加工工艺已经出现，例如先进的修整方法和磁力对中技术，将大大提高蜗杆的加工精度和质量。
2. 蜗轮设计和加工技术的改进：由于精密齿形是蜗轮蜗杆传动效率和运行稳定性的重要标志，正在研究如何进一步提高蜗轮齿形的加工精度。在这方面，精密数控加工、高速钻铣加工、钛合金粉末冶金和3D打印等新技术都有很大的潜力。 3. 新材料的应用：为了提高蜗轮蜗杆传动系统的寿命和性能，人们正在研究可以替代传统金属材料的高强度新材料，如陶瓷材料、碳纤维和复合材料等。这些材料具有良好的耐磨性和高强度，能够大大提高蜗轮蜗杆传动系统的使用寿命。
4. 自适应蜗轮蜗杆传动：自适应蜗轮蜗杆传动是一种灵活调节传动系数的新技术。传统的蜗轮蜗杆传动的传动系数通常固定，而自适应蜗轮蜗杆传动则可自动调节传动系数以适应不同的负载和工作条件，从而提高传动效率和降低噪声。
5. 智能化蜗轮蜗杆传动：随着数字技术的不断进步，未来的蜗轮蜗杆传动系统将越来越智能化和自动化。从实时采集传动系统运行数据，到利用人工智能算法分析数据，再到自动控制传动系统运行，智能化蜗轮蜗杆传动将会有更广阔的应用前景。
蜗轮蜗杆传动技术在不断演进和改进中，其性能和应用场景也在不断扩展。随着人们对传动系统的性能和可靠性要求的不断提高，蜗轮蜗杆传动技术必将向着更高效、更稳定和更智能化的方向不断发展和创新，为各个工业领域中的设备提供更为优异的传动性能和解决方案。
