防火卷帘安装合同范本

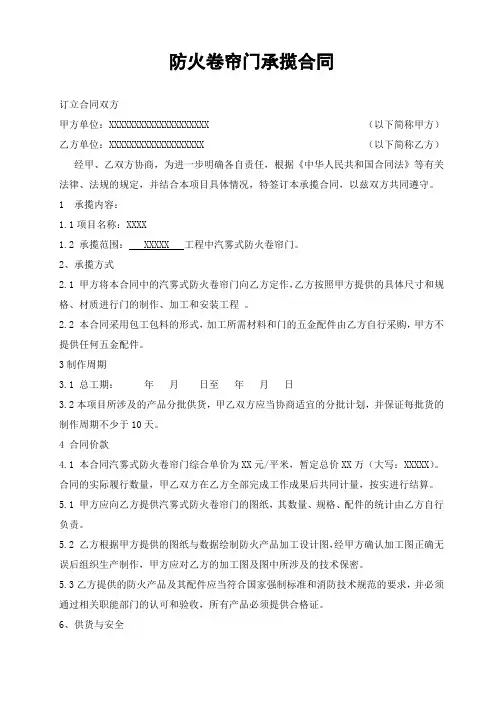

防火卷帘门承揽合同

订立合同双方

甲方单位：XXXXXXXXXXXXXXXXXXXX （以下简称甲方）

乙方单位：XXXXXXXXXXXXXXXXXXX （以下简称乙方）

经甲、乙双方协商，为进一步明确各自责任，根据《中华人民共和国合同法》等有关法律、法规的规定，并结合本项目具体情况，特签订本承揽合同，以兹双方共同遵守。

1 承揽内容：

1.1项目名称：XXXX

1.2 承揽范围： XXXXX 工程中汽雾式防火卷帘门。

2、承揽方式

2.1 甲方将本合同中的汽雾式防火卷帘门向乙方定作，乙方按照甲方提供的具体尺寸和规格、材质进行门的制作、加工和安装工程 。

2.2 本合同采用包工包料的形式，加工所需材料和门的五金配件由乙方自行采购，甲方不提供任何五金配件。

3制作周期

3.1 总工期： 年 月 日至 年 月 日

3.2本项目所涉及的产品分批供货，甲乙双方应当协商适宜的分批计划，并保证每批货的制作周期不少于10天。

4 合同价款

4.1 本合同汽雾式防火卷帘门综合单价为XX元/平米，暂定总价XX万（大写：XXXXX）。合同的实际履行数量，甲乙双方在乙方全部完成工作成果后共同计量，按实进行结算。

5.1 甲方应向乙方提供汽雾式防火卷帘门的图纸，其数量、规格、配件的统计由乙方自行负责。

5.2 乙方根据甲方提供的图纸与数据绘制防火产品加工设计图，经甲方确认加工图正确无误后组织生产制作，甲方应对乙方的加工图及图中所涉及的技术保密。

5.3乙方提供的防火产品及其配件应当符合国家强制标准和消防技术规范的要求，并必须通过相关职能部门的认可和验收，所有产品必须提供合格证。

6、供货与安全 6.1乙方应当按照商定的进度计划并结合施工现场进度进行供货，以保证整个工程的按时竣工。

防火卷帘系统安装

1.施工前检查

（1）施工前首先熟悉图纸、技术交底，检查外购进场的卷帘门三证（生

产许可证、合格证、产品检测报告）是否齐全，数量、规格型号是否符合设计要求。

（2）外观质量检查

a.帘板表面不允许有裂缝、裂纹、穿透性孔洞及明显的压坑。

b.碳钢帘板、导轨、底板及其附件的材质都是不燃烧材料，并进行了防腐

处理。

c.检查安装卷帘门的洞口上部不得设有通风管、水管等。

2.防火卷帘的安装

工艺流程：施工前检查 防火卷帘安装 系统调试

（1）安装前必须先确定安装位臵和要求，有预埋件的用电焊固定，无预埋件的用膨胀螺栓固定牢固。

（2）安装导轨

a.导轨水平垂直度：导轨安装要牢固，预埋钢件间距不应大于600mm，垂直度每米不应大于5mm，全长垂直度不应大于20mm。

b.卷帘嵌入导轨的深度：

内幅宽D（mm） 内幅宽D（mm） 3000≤D＜5000 5000≤D＜9000

嵌入深度（mm） ≥45 ≥50 ≥60

c.安装卷帘

卷帘水平直度不大于洞口高度的1/300。运行时不允许有倾斜，应当平行升降。

d.卷轴的安装

卷轴平行度不大于轴间距的0.3%，保证卷帘平行升降到地面时座板与地面间隙不大于20mm。

e.卷帘传动机构的安装

◆卷帘应急操作装臵启动力手动牵引力不应大于150N，手摇力应不大于50N。

◆带水幕的防火卷帘传动机构应加防护罩，并进行防火处理，代替防火墙起隔火作用的防护罩应加喷水保护。用于疏散走道、出口的钢质防火卷帘下降到1.5m时应有延时装置。

◆卷帘升降自如，传动机构运转应平稳，启闭运行的平均噪音应符合下表的规定： 卷门机功率W（KW） W≤1.5 0.4＜W≤1.5 W＞1.5

DB ≤50 ≥60 ≥70

f.电控箱安装及电源线、控制回路布线用金属管保护并作防火处理或使用防火电缆。交流电路与直流电路的导线不得穿于同一金属管中。

g.控制器回路对地绝缘电阻

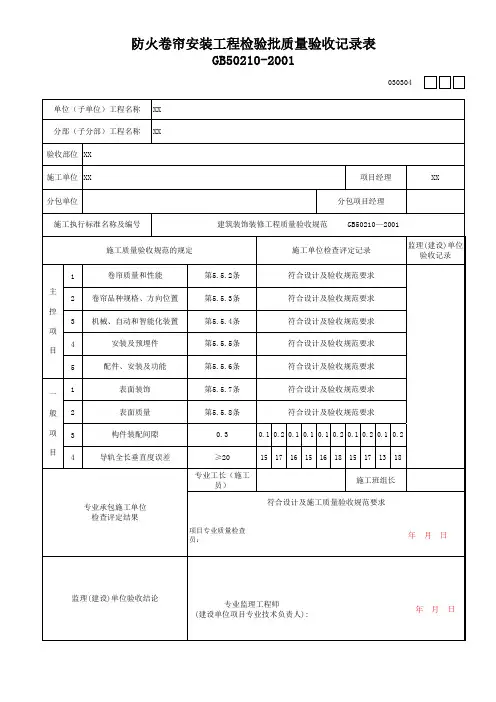

123451230.10.20.10.10.10.20.10.20.10.2415171615161815171318防火卷帘安装工程检验批质量验收记录表GB50210-2001030304施工单位XX项目经理XX单位（子单位）工程名称XX分部（子分部）工程名称施工执行标准名称及编号建筑装饰装修工程质量验收规范 GB50210—2001施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录分包单位分包项目经理卷帘质量和性能第5.5.2条符合设计及验收规范要求卷帘品种规格、方向位置第5.5.3条符合设计及验收规范要求配件、安装及功能第5.5.6条符合设计及验收规范要求机械、自动和智能化装置第5.5.4条符合设计及验收规范要求安装及预埋件第5.5.5条符合设计及验收规范要求表面装饰第5.5.7条符合设计及验收规范要求表面质量第5.5.8条符合设计及验收规范要求专业工长（施工员）施工班组长构件装配间隙0.3导轨全长垂直度误差≥20主 控 项 目一 般 项 目专业监理工程师(建设单位项目专业技术负责人): 年 月 日符合设计及施工质量验收规范要求项目专业质量检查员：验收部位XXXX

专业承包施工单位检查评定结果监理(建设)单位验收结论 年 月 日

防火卷帘门安装方法及测量设计注意事项

防火卷帘门广泛应用于商厦、厂房及地下车库，具体的安装步骤详细的说明如下：

测量设计:

第一步：卷帘安装总分类

1、根据水平左右区分为：

中装，即卷帘两边导轨安装于建筑洞口内侧，也就是说安装好后的门洞有效净宽是原门洞减去两导轨的宽度（200*2），常见于两条建筑立

柱间的安装。

边装，即卷帘两边导轨安装于建筑洞口外侧，也就是说安装好后的门洞有效净宽是原门洞的宽度，常见于墙体开门装卷帘的。

边中装，即卷帘两边导轨一边安装于建筑洞口内侧，另一边安装于建筑洞口外侧，也就是说安装好后的门洞有效净宽是原门洞减去一条导

轨的宽度（200*1），常见于不规则建筑立柱或洞口间的安装。

2、根据垂直或高低区分为：

梁上：即卷帘上卷后的门头悬挂于原建筑门洞的上方，通常门头的高度为400mm。

梁下：即卷帘上卷后的门头悬挂于原建筑门洞的下方，通常门头的高度为400mm，实际有效净高是原建筑洞口的高度减去门洞的高度（这一

点特别注意）。

第二步：查看现场

1、查看要安装卷帘门现场建筑结构，根据实际情况作出卷帘门类选择，要求便于牢固安装两端机头板及导轨。对于双轨双帘的安装，要考

虑每一端两导轨安装厚度必须达400mm，主机关板的厚度为900mm。

2、对于有水电气等管桥线架必须穿越卷帘门洞的，能常做法是将管桥线架安装于门洞宽的一侧，齐管边用砖石砌封缩小门洞后再测量；或

将管桥线架顶门洞顶安装，降低门头安装位置及降低门洞有效净高，后用防火卷帘材料进行封堵，有效阻挡火势的漫延。

3、对于确定设计好安装两端机头板及导轨位置后开始用卷尺测量门洞，宽=两端导轨背部间的距离，高=地面至机头板顶的距离。若为中装

需加装封堵，宽=卷帘宽，高=建筑顶部至导轨顶部距离+50mm。

4、对于不规则的建筑洞口，要充分考虑牢固安装两端机头板及导轨（或双导轨）安装位置后，借用砖石、角钢、H钢等材料进行加固或支撑
