摘要本设计为汇锦集团写字楼（B座）设计，设计层数为7层，结构形式选用多层混凝土框架结构，建筑总面积5987.522m。
钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。
建筑设计部分包括平面设计、立面设计、剖面设计，楼梯设计，屋面设计及建筑构造。
本设计为商务写字楼设计，一层除设门厅、办公室外，还设有消防控制室、打印室、配电室、电话总机房等功能房间；二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室，每层设有两部双跑普通楼梯、两部消防电梯等，并要满足防火要求。
屋面为上人屋面。
结构计算部分包括横向水平地震作用下的框架设计和基础设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构弯矩、剪力、轴力。
接着计算竖向恒载及活荷载作用下的结构内力，找出最不利的一组或几组内力组合，内力的组合可以使用excel、力学计算器软件计算。
选取最安全的结果计算配筋并绘图。
梁的配筋尽量一致，柱的配筋尽量一致。
结合本设计结构的实际特点，基础选用桩基础，楼梯则采用板式楼梯。
通过本积极、独立的完成本次毕业设计使我能系统地总结，综合地运用所学的理论知识和专业知识来解决实际的工程设计问题，并能进一步加强我的建筑设计和结构设计的能力，是为今后的实际工作做出的必要的准备。
关键词：商务写字楼；钢筋混凝土；框架结构；抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software，Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office；reinforced concrete structure；frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁（二至六层） (43)5.5.3 楼面主梁（一层） (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。

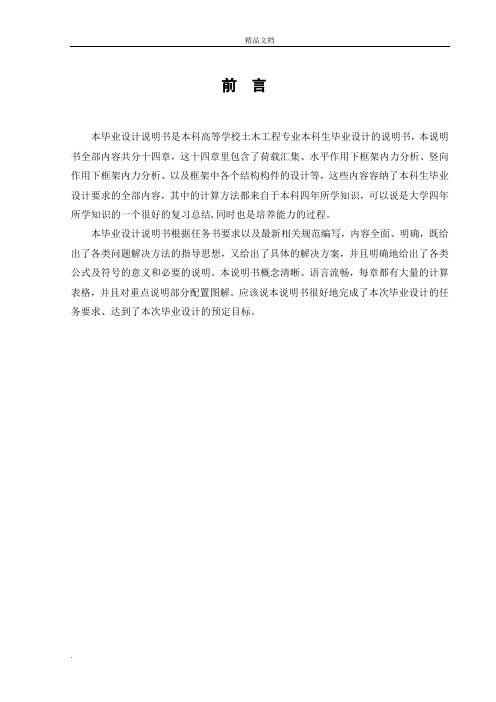

前 言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结 同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述建筑方案论述设计依据依据土木工程专业 届毕业设计任务书。
遵照国家规定的现行相关设计规范。
设计内容、建筑面积、标高（ ）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限 年，防火等级二级。
（ ）本建筑结构为五层，层高均为 。
建筑面积： ，占地面积： 。
（ ）室内外高差 ，室外地面标高为 。
房间构成和布置（ ）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括 个普通教室， 个 人合班教室， 个教师办公室，计算机室，语音室，物理实验室、电话总机室各 个， 个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
（ ）房间布局充分考虑教学楼各种房间在功能和面积等方面的不同，尽量做到功能分区清晰，各功能分区之间联系紧密，以及结构布置合理等，在设计中主要注意了以下几点：①教室（包括普通教室和合班教室）布置在教学楼的阳面。
②语音教室以及录音室等需要安静环境的教室布置在教学楼相对较为偏僻的地方。
③充分考虑实验室办公室，实验准备室和实验室的紧密联系，各类实验室都设置了配套的教师办公室，实验准备室以及实验储藏室。
前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述1.1建筑方案论述1.1.1设计依据依据土木工程专业2009届毕业设计任务书。
遵照国家规定的现行相关设计规范。
1.1.2设计内容、建筑面积、标高（1）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限50年，防火等级二级。
（2）本建筑结构为五层，层高均为4.2m 。
建筑面积：5697 m2，占地面积：1139.40m2。
（3）室内外高差0.450m，室外地面标高为-0.450m。
1.1.3房间构成和布置（1）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括20个普通教室，8个120人合班教室，10个教师办公室，计算机室，语音室，物理实验室、电话总机室各1个，1个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
（2）房间布局充分考虑教学楼各种房间在功能和面积等方面的不同，尽量做到功能分区清晰，各功能分区之间联系紧密，以及结构布置合理等，在设计中主要注意了以下几点：①教室（包括普通教室和合班教室）布置在教学楼的阳面。
土木工程毕业设计最终计算书Newly compiled on November 23, 2020前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述建筑方案论述1.1.1设计依据依据土木工程专业2009届毕业设计任务书。
遵照国家规定的现行相关设计规范。
1.1.2设计内容、建筑面积、标高（1）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限50年，防火等级二级。
（2）本建筑结构为五层，层高均为。
建筑面积：5697 m2，占地面积：。
（3）室内外高差，室外地面标高为。
1.1.3房间构成和布置（1）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括20个普通教室，8个120人合班教室，10个教师办公室，计算机室，语音室，物理实验室、电话总机室各1个，1个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
（2）房间布局充分考虑教学楼各种房间在功能和面积等方面的不同，尽量做到功能分区清晰，各功能分区之间联系紧密，以及结构布置合理等，在设计中主要注意了以下几点：①教室（包括普通教室和合班教室）布置在教学楼的阳面。
前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述1.1建筑方案论述1.1.1设计依据依据土木工程专业2009届毕业设计任务书。
遵照国家规定的现行相关设计规范。
1.1.2设计内容、建筑面积、标高（1）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限50年，防火等级二级。
（2）本建筑结构为五层，层高均为4.2m。
建筑面积：5697m2，占地面积：1139.40m2。
（3）室内外高差0.450m，室外地面标高为-0.450m。
1.1.3房间构成和布置（1）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括20个普通教室，8个120人合班教室，10个教师办公室，计算机室，语音室，物理实验室、电话总机室各1个，1个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
（2）房间布局充分考虑教学楼各种房间在功能和面积等方面的不同，尽量做到功能分区清晰，各功能分区之间联系紧密，以及结构布置合理等，在设计中主要注意了以下几点：①教室（包括普通教室和合班教室）布置在教学楼的阳面。
该工程为某大学实验楼，钢筋混凝土框架结构；建筑层数为8 层，总建筑面积11305.82m2,宽度为39.95m,长度为60.56m ;底层层高4.2m,其它层层高 3.6m,室内外高差0.6m。
该工程的梁、柱、板、楼梯、基础均采用现浇,因考虑抗震的要求,需要设置变形缝,宽度为130mm。
1.1.1 设计资料(1 )气象条件该地区年平均气温为20 o C.冻土深度25cm ,基本风压0.45kN/m2 ,基本雪压0.4 kN/m2 ,以西北风为主导方向，年降水量1000mm。
(2)地质条件该工程场区地势平坦，土层分布比较规律。
地基承载力特征值f a 240kPa 。
(3)地震烈度7 度。
(4)抗震设防7 度近震。
1.1.2材料梁、柱、基础均采用C30；纵筋采用HRB335，箍筋采用HPB235 ；单向板和双向板均采用C30，受力筋和分布筋均为HPB235 ;楼梯采用C20 ，除平台梁中纵筋采用HRB335 外，其余均采用HPB235。
1 .2工程特点本工程为8 层，主体高度为29m 左右，为高层建筑。
其特点在于：建造高层建筑可以获得更多的建筑面积，缩小城市的平面规模，缩短城市道路和各种管线的长度，从而节省城市建设于管理的投资；其竖向交通一般由电梯来完成，这样就回增加建筑物的造价；从建筑防火的角度来看，高层建筑的防火要求要高于中低层建筑；以结构受力特性来看，侧向荷载(风荷载和地震作用)在高层建筑分析和设计中将起着重要的作用，因此无论从结构分析，还是结构设计来说，其过程都比较复杂。
在框架结构体系中，高层建筑的结构平面布置应力求简单，结构的主要抗侧力构件应对称均匀布置，尽量使结构的刚心与质心重合，避免地震时引起结构扭转及局部突变，并尽可能降低建筑物的重心，以利于结构的整体稳定性；合理地设置变形缝，其缝的宽度视建筑物的高度和抗震设防而定。
该工程的设计，根据工程地震勘探和所属地区的条件，要求有灵活的空间布置和较大的跨度，故采用钢筋混凝土框架结构体系。
摘要本设计名为XXX购物商场，拟建于XX省XX市，建筑面积为12441.6平方米。
建筑主体为4层，总高度18.60米，首层高5.1米，其它层高4.5米。
主体采用了矩形框架结构。
本设计的内容包括建筑设计和结构设计两部分。
建筑设计部分包括：平面图设计、立面图设计、剖面图设计。
平面设计中考虑了高层建筑对防火及抗震的要求；立面设计中考虑了商业建筑的特点。
建筑设计合理，满足建筑功能要求。
结构设计阶段进行了结构平面布置、估算截面尺寸、荷载计算、风荷载和地震作用下的侧移验算、竖向荷载作用下的内力计算、内力组合及构件设计等工作，并完成了结构设计说明及有关图纸的绘制。
在计算方法上，对于水平地震作用采用底部剪力法；对于竖向荷载采用弯矩二次分配法；内力组合参照规范和混凝土课本设计与计算。
关键词：中型商场；建筑；框架结构；桩基础AbstractThis design named Hong Yun shopping square，plans to construct at Heilongjiang Province Suihua，the floor space is 12441.6 square meters．The construction main body is 4，the gross altitude are 18.60meters，The first building store height 5.1 meters，other building store height 4.5 meters，The main body has used the rectangle portal frame construction．This design content including architectural design and structural design two parts．The following work is done in the architectural design: the plane design, the elevation design and the section design. During the plane design, considering the demands of earthquake resistance and fire resistance; in the elevation design, considering the office building characteristic. The architecture design is reasonable and satisfies the construction’s function request.The structural design stage has carried on the structure plane arrangement，the estimate section size，the load computation，the wind load and under the earthquake function side moves work and so on under checking calculation，vertical load function endogenic force computation，endogenic force combination and component design，and has completed the structural design explanation and the related blueprint plan．In the computational method，uses the base shearing force law regarding the horizontal earthquake function，Uses the bending moment two methods of distribution regarding the vertical load，Endogenic force combination reference standard and concrete textbook design and computation．Key words：Medium-sized market ; Building; Frame structure; Stake foundation前言在大学的四年里,我学习了材料力学、结构力学、岩土力学、混凝土及砌体结构、钢结构、房屋建筑学、桥梁结构、路基路面结构、土木工程施工等课程。
第8章 基础设计该工程框架层数不多且柱距分配比较均匀。
可选择柱下交叉条形基础。
采用倒梁法进行计算。
取基础混凝土强度等级为C30。
则，，且()kPa f a 110205.035.20.173=⨯-⨯+=。
8.1 基础截面确定条形基础沿纵横两个方向的柱列分别进行布置： 8.1.1 纵向条形基础 基础梁高度为： ，取。
基础梁的宽度为：。
条形基础梁端各伸出柱外的长度为：mm mm l 1600~1200480031~4131~41=⨯⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛ 取悬臂长度，则纵向条形基础的总长度为：m L 2.4925.121.526.368.4=⨯+⨯+⨯+⨯=确定纵向条形基础的底宽： 基础埋深：。
地下水位在自然地面以下。
基础梁上的墙重为：()kN 7.496104.02.4677.11=⨯-⨯ 各柱传来的竖向力之和为：则基础的底面宽为：()()m l h d f b w a 19.32.4955.01035.2201101020=⨯⨯+⨯-=+-≥考虑交叉基础向两个方向分配，取。
()102231067.710025020021002003250200210021900300121⨯=+⨯⨯+⎪⎭⎫ ⎝⎛⨯+⨯⨯⨯+⨯⨯=纵I2621510410301.210301.21067.7103m kN mm N EI ⋅⨯=⋅⨯=⨯⨯⨯=纵图8-1 纵向基础截面图8.1.2 横向条形基础 基础梁高度为： ，取。
基础梁的宽度为：条形基础梁端各伸出柱外的长度为：mm mm l 2500~1875750031~4131~41=⨯⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛ 取悬臂长度，则横向条形基础的总长度为： 确定横向条形基础的底宽： 基础埋深：。
地下水位在自然地面以下。
基础梁上的墙重为：()kN 34.20134.02268.9=⨯-⨯ 各柱传来的竖向力之和为： 则基础的底面宽为：()()m l h d f b w a 97.22255.01035.2201101020=⨯⨯+⨯-=+-≥考虑交叉基础向两个方向分配，取。
土木工程毕业设计最终模板（计算书）-图文以下是为大家整理的土木工程毕业设计最终模板（计算书）-图文的相关范文，本文关键词为土木工程,毕业设计,最终,模板,计算,图文,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。
前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。
本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。
本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。
应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。
第一章方案论述1.1建筑方案论述1.1.1设计依据依据土木工程专业20XX届毕业设计任务书。
遵照国家规定的现行相关设计规范。
1.1.2设计内容、建筑面积、标高（1）本次设计的题目为“彩虹中学教学楼”。
该工程位于沈阳市，为永久性建筑，建筑设计使用年限50年，防火等级二级。
（2）本建筑结构为五层，层高均为4.2m。
建筑面积：5697m2，占地面积：1139.40m2。
（3）室内外高差0.450m，室外地面标高为-0.450m。
1.1.3房间构成和布置（1）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括20个普通教室，8个120人合班教室，10个教师办公室，计算机室，语音室，物理实验室、电话总机室各1个，1个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。
重庆大学毕业设计题目学生所在学院专业学号学生姓名指导教师起止日期摘要本设计主要进行了结构方案中框架5轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计并完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词：框架，结构设计，抗震设计，施工组织设计ABSTRACTThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis5. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames，structural design，anti-seismic design目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)1.设计资料 (1)2.结构布置及结构计算简图的确定 (1)3.荷载计算 (3)4.内力计算 (10)5.内力组合 (56)6.截面设计 (56)7.框架节点核心区抗震验算 (56)8.基础设计 (58)9.板式楼梯设计 (60)参考文献 (63)附录………………………………………………………………………………………………..附录一：内力组合表………………………………………………………………………...…附录二：梁配筋表…………………………………………………………………………...…附录三：柱配筋表…………………………………………………………………………...…附录四：KJ-3内力图………………………………………………………………………..…附录五：各层配筋简图……………………………………………………………………...…参考文献[1] 《现行建筑设计规范大全》，建工出版社[2] 《建筑设计防火规范》JBJ16-87[3] 《建筑设计资料集》第2版，第5册[4] 《西南地区建筑标准设计通用图合订本》[5] 《中小型民用建筑图集》[6] 《建筑结构荷载规范》GB50009-2001[7] 《混凝土结构设计规范》GB50010-2002[8] 《建筑抗震设计规范》GB500011-2001[9] 《建筑地基基础设计规范》GB50007-2001[10] 《结构静力计算手册》[11] 《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1[12] 《建筑施工手册》[13] 《重庆市建筑、装饰、安装工程劳动定额》CQ－97，上下册[14] 《产量定额》[15] 相关教材1.0设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。
外墙采用贴面砖，1：3水泥砂浆底厚20mm。
（3）楼面作法：楼板顶面为水磨石地面，楼板底面为15mm厚白灰砂浆天花抹面，外加V型轻钢龙骨吊顶。
（4）屋面作法：现浇楼板上依次铺20mm厚水泥砂浆找平层、300mm厚水泥珍珠制品隔热找平层、20mm厚水泥砂浆找平层和SDC120复合卷材，下面依次为15mm厚白灰砂浆天花抹面和V型轻钢骨龙吊顶。
（5）基本风压：ωo=0.3KN/m2(地面粗糙度属C类)。
（6）基本雪压：S0=0.3KN/m2。
（7）抗震设防烈度：八度（0.2g）第二组，框架抗震等级为二级。
（8）地质条件：由上至下：人工添土：厚度为1m粉质粘土：厚度为7m，地基承载力特征值为500KPa中风化基岩：岩石饱和单轴抗压强度标准值为3.6MPa建筑场地类别为Ⅱ类；无地下水及不良地质现象。
活荷载：上人屋面活荷载2.0KN/m2，办公室楼面活荷载2.0KN/m2,走廊楼面活荷载2.5KN/m2,档案室楼面活荷载2.5KN/m2。
2.0结构布置及结构计算简图的确定结构平面布置如图1所示。
各梁柱截面尺寸确定如下：主梁：取h=1/9ｌ=1/9×7200=800mm，取h=800mm,取b=350mm，次梁：取h=1 /16ｌ=1/16×7200=450mm，取h=500mm,取b=250mm，柱子：取柱截面均为b×h=600×600mm，现浇板厚为100mm。
取③轴线为计算单元，结构计算简图如图2所示，根据地质资料，确定基础顶面离室外地面为500mm，由此求得底层层高为4.7m。
各梁柱构件的线刚度经计算后列于图2中，其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I0（I0为不考虑楼板翼缘作用的梁截面惯性矩）。
梁柱均采用C30混凝土。
由于后面梁的组合弯矩过大，相对受压区高度超过了界限受压区高度，所以改用C40混凝土，因为梁柱刚度成比例增加，不会引起后面分配系数的改变。
地震作用下的弹性侧移将更小，一定符合要求。
注：图中数字为各杆件的线刚度，单位为1.0e10 N*mm图2.框架计算简图框架刚度计算：1.边跨框架梁线刚度：i b=2Ec×I。
/l=2×3.0×104×350×8003/(12×7200)=12.44×1010N·mm2.中间跨框架梁线刚度：i b=2Ec×I。
/l=2×3.0×104×350×8003/(12×2400)=37.33×1010N·mm3.二～五层框架柱线刚度：ic=Ec×I。
/l=3.0×104×600×6003/(12×3600)=9.00×1010N·mm4.首层框架柱线刚度：ic=Ec×I。
/l=3.0×104×600×6003/(12×4700)=6.89×1010N·mm在计算内力时，柱的线刚度取框架实际柱线刚度的0.9倍。
即：首层框架柱线刚度:ic=0.9×6.89×1010=6.20×1010N·mm二～五层框架柱线刚度:ic=0.9×9.00×1010=8.10×1010N·mm3.0荷载计算3.1恒载计算（1）屋面框架梁线荷载标准值：SDC120复合卷材0.15KN/m2 20mm厚水泥砂浆找平层0.4 KN/m2 300mm厚水泥砂浆珍珠制品隔热找平层 1.2 KN/m2 20mm厚水泥砂浆找平层0.4 KN/m2 100mm厚现浇混凝土楼板 2.5 KN/m2 15mm厚白灰砂浆天花抹面0.26 KN/m2 V型轻钢龙骨吊顶0.12 KN/m2屋面恒载 5.03 KN/m2 框架梁自重0.35×0.80×25＝7.00 KN/m梁侧粉刷2×（0.80-0.1）×0.02×17＝0.48KN/m作用在顶层框架梁上的线荷载为：g5AB1=g5CD1=7.00＋0.48＝7.48KN/m g5BC1=7.48KN/mg5AB2=g5CD2=5.03×3.6=18.12 KN/m g5BC2=5.03×2.4=12.07KN/m（2）楼面框架梁线荷载标准值：水磨石地面0.65 KN/m2100mm厚现浇混凝土楼板 2.5 KN/m215mm厚白灰砂浆天花抹面0.26 KN/m2V型轻钢龙骨吊顶0.12 KN/m2楼面恒载 3.53 KN/m2边跨填充墙自重：0.20×（3.6-0.80）×7＝3.92KN/m墙面粉刷：（3.6-0.80）×0.02×2×17＝1.90KN/m作用在中间层框架梁上的线荷载为：g AB1=g CD1=7.48+3.92＋1.90＝13.30KN/m g BC1=7.48 KN/mg AB2=g CD2=3.53×3.6=12.71 KN/m g BC2=3.53×2.4=8.47 KN/m（3）屋面框架节点集中荷载标准值：边柱连系梁自重：0.35×0.80×7.2×25＝50.40KN粉刷：2×0.02×（0.80-0.10）×7.2×17＝3.43KN次梁自重：0.25×0.50×7.2×25×0.5＝11.25 KN粉刷：2×0.02×（0.50-0.10）×7.2×17×0.5＝0.98KN1.5m高女儿墙自重： 1.5×7.2×0.20×7＝12.10 KN粉刷：2×0.02×1.2×7.2×17＝5.88 KN连系梁传来屋面自重：A、D点相同：（3.6×3.6+1.8×1.8）×5.03＝81.49 KN顶层边节点集中荷载：G5A=G5D=165.53KN中柱连系梁自重：0.35×0.80×7.2×25＝50.40KN粉刷：2×0.02×（0.80-0.10）×7.2×17＝3.43 KN次梁自重：0.25×0.50×7.2×25×0.5＝11.25KN粉刷：2×0.02×（0.50-0.10）×7.2×17×0.5＝0.98 KN连系梁传来屋面自重：B、C点相同：[0.5×1.2×1.2＋2.4×1.2＋0.5×1.8×1.8＋1.8×3.6]×2×5.03＝117.70 KN顶层中间节点集中荷载：G5B=G5C=183.76KN（4）楼面框架节点集中荷载标准值：边柱连系梁自重：0.35×0.80×7.2×25＝50.40KN粉刷：2×0.02×（0.80-0.10）×7.2×17＝3.43 KN次梁自重：0.25×0.50×7.2×25×0.5＝11.25KN粉刷：2×0.02×（0.50-0.10）×7.2×17×0.5＝0.98 KN钢窗自重： 2.1×2×1.8×0.45＝3.40KN窗下墙体自重：0.2×1.00×6.6×7＝9.24KN粉刷：2×0.02×1.00×6.6×17＝4.49 KN窗边墙体自重： 1.8×（6.6－2.1×2）×0.2×7＝6.05 KN粉刷：2×0.02×1.8×（6.6－2.1×2）×17＝2.94 KN框架柱自重：0.60×0.60×3.6×25＝32.4 KN粉刷： 1.8×0.02×3.6×17＝2.20 KN连系梁传来楼面自重：A、D点相同：（3.6×3.6+1.8×1.8）×3.53＝57.19 KN中间层边节点集中荷载：G A=G D=183.97KN中柱连系梁自重：50.40 KN粉刷： 3.43 KN次梁自重：11.25 KN粉刷：0.98 KN内纵墙自重： 6.6×（3.6－0.80）×0.2×7＝25.87KN粉刷： 6.6×（3.6－0.80）×2×0.02×17＝12.57KN扣除门洞重加上门重：－2.1×1.0×（7×0.2+17×2×0.02－0.2）＝-3.95KN框架柱自重：32.4KN粉刷： 2.20KN连系梁传来楼面自重：B、C点相同：[0.5×1.2×1.2＋2.4×1.2＋0.5×1.8×1.8＋1.8×3.6]×2×3.53＝82.60 KN中间层中节点集中荷载：G B=G C=217.75KN（5）恒载作用下的结构计算简图如图3所示，其中：G5A= G5D=165.53KNG5B= G5C=183.76 KNG A= G D=183.97 KNG B= G C=217.75 KNg5AB1= g5BC1= g5CD1=7.48 KN/mg5AB2= g5CD2=18.12 KN/mg5BC2=12.07KN/mg AB1 = g CD1 =13.30KN/mg BC1=7.48KN/mg AB2 = g CD2 =12.71KN/mg BC2=8.47 KN/m3.2屋、楼面活荷载计算屋、楼面活荷载作用下的结构计算简图如图4所示。
