高层混凝土 柱转换层 结构转化率

高层建筑中结构转换层结构体系分析随着城市的发展，高层建筑越来越多地出现在我们的生活中。

高层建筑中结构转换层是一种常见的设计手法，可以使建筑更加稳定和安全。

下面对结构转换层结构体系进行分析。

1. 结构转换层的作用结构转换层是指在高层建筑中设置一个转换层，一般位于建筑的底部，用于承担上部结构的重量和水平荷载，并将这些荷载转移到地面。

结构转换层的作用主要是两个方面：一是分散重量和荷载，二是增加建筑的稳定性。

结构转换层的结构体系一般是钢筋混凝土框架结构或框剪结构。

与普通的建筑结构相比，结构转换层结构体系具有以下特点：（1）受力状态复杂。

结构转换层同时承担着上部结构的竖向和水平荷载，要求结构的受力状态比较复杂。

（2）层间高度较大。

为了达到分散荷载的目的，结构转换层一般比普通层间高，这就对结构的设计和施工提出了更高的要求。

（3）节点位置精准。

由于结构转换层的作用非常重要，其节点位置必须精准，否则会影响建筑的整体稳定性。

（4）施工难度大。

结构转换层的施工难度比普通结构大，需要更高的技术要求和更加精湛的施工工艺。

3. 结构转换层结构设计的注意事项为了保证结构转换层的安全性和稳定性，结构设计需要注意以下几个方面：（1）确定转换层的高度。

转换层的高度一般根据建筑的总高度和结构形式来确定，以保证荷载分散和建筑稳定。

（2）合理设置转换层的布局。

转换层的布局要合理，避免因构造而造成节点拼装难度。

（3）适当加强结构节点。

结构转换层的节点要加强，以保证节点的刚性和抗震性能。

（4）考虑钢筋混凝土框剪结构。

钢筋混凝土框剪结构由于具备较好的刚度和韧性，可满足转换层结构体系的要求。

结构转换层结构体系在高层建筑中得到了广泛的应用，比如国家大剧院和上海中心大厦等。

在这些建筑中，结构转换层起到了非常重要的作用，不仅提高了建筑的稳定性和安全性，还增加了建筑的美观性。

5. 结论结构转换层结构体系是新型建筑结构体系中一种常见的形式。

通过设置转换层，可以有效地分散荷载，增加建筑的稳定性和安全性。

高层建筑结构转换层的结构设计在现代城市的发展中，高层建筑如雨后春笋般涌现。

为了满足建筑功能多样化的需求，结构转换层在高层建筑中的应用越来越广泛。

结构转换层是指在建筑物的某一层，通过结构形式的改变，实现上部和下部不同结构体系的转换。

它不仅关系到建筑的安全性和稳定性，也对建筑的使用功能和经济性有着重要影响。

接下来，让我们深入探讨一下高层建筑结构转换层的结构设计。

一、结构转换层的类型及特点1、梁式转换层梁式转换层是目前应用较为广泛的一种形式。

它通过大梁将上部剪力墙或柱的荷载传递到下部的柱或剪力墙。

梁式转换层的优点是传力直接、明确，结构分析相对简单。

但其缺点是梁的截面尺寸较大，会影响建筑的使用空间。

2、板式转换层板式转换层的厚度较大，通常在 20m 以上。

它能够提供较大的刚度和承载能力，适用于上下部结构差异较大的情况。

但板式转换层的自重较大，材料用量较多，施工难度也相对较大。

3、箱式转换层箱式转换层是由上、下层较厚的楼板与纵横双向的大梁共同组成的一个箱型结构。

它具有较大的整体刚度和承载能力，能够有效地抵抗水平荷载。

然而，箱式转换层的施工复杂，造价较高。

二、结构转换层的位置选择结构转换层的位置选择对建筑的整体性能有着重要影响。

一般来说，转换层位置越低，对结构的抗震性能越不利。

因为下部结构需要承担更大的竖向荷载和水平荷载，容易导致结构的变形和破坏。

但转换层位置过高，又会影响建筑的使用功能和经济性。

因此，在设计时需要综合考虑建筑的功能要求、抗震设防烈度、结构高度等因素，选择一个合理的转换层位置。

在抗震设计中，对于 7 度及 7 度以下抗震设防地区，转换层位置不宜超过 5 层；对于 8 度抗震设防地区，转换层位置不宜超过 3 层。

同时，转换层上下等效侧向刚度比应符合规范要求，以保证结构在地震作用下的变形协调。

三、结构转换层的设计要点1、竖向荷载的传递在设计结构转换层时，需要确保竖向荷载能够有效地从上部结构传递到下部结构。

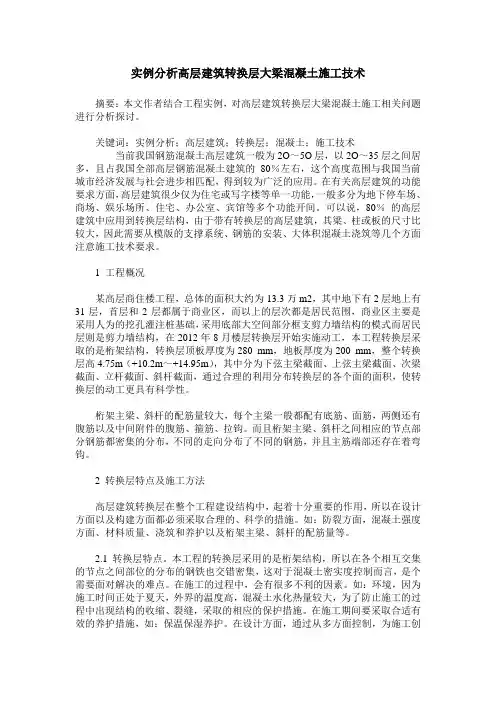

实例分析高层建筑转换层大梁混凝土施工技术摘要：本文作者结合工程实例，对高层建筑转换层大梁混凝土施工相关问题进行分析探讨。

关键词：实例分析；高层建筑；转换层；混凝土；施工技术当前我国钢筋混凝土高层建筑一般为2O～5O层，以2O～35层之间居多，且占我国全部高层钢筋混凝土建筑的80％左右，这个高度范围与我国当前城市经济发展与社会进步相匹配，得到较为广泛的应用。

在有关高层建筑的功能要求方面，高层建筑很少仅为住宅或写字楼等单一功能，一般多分为地下停车场、商场、娱乐场所、住宅、办公室、宾馆等多个功能开间。

可以说，80％的高层建筑中应用到转换层结构，由于带有转换层的高层建筑，其梁、柱或板的尺寸比较大，因此需要从模版的支撑系统、钢筋的安装、大体积混凝土浇筑等几个方面注意施工技术要求。

1 工程概况某高层商住楼工程，总体的面积大约为13.3万m2，其中地下有2层地上有31层，首层和2层都属于商业区，而以上的层次都是居民范围，商业区主要是采用人为的挖孔灌注桩基础，采用底部大空间部分框支剪力墙结构的模式而居民层则是剪力墙结构，在2012年8月楼层转换层开始实施动工，本工程转换层采取的是桁架结构，转换层顶板厚度为280 mm，地板厚度为200 mm，整个转换层高4.75m（+10.2m～+14.95m），其中分为下弦主梁截面、上弦主梁截面、次梁截面、立杆截面、斜杆截面，通过合理的利用分布转换层的各个面的面积，使转换层的动工更具有科学性。

桁架主梁、斜杆的配筋量较大，每个主梁一般都配有底筋、面筋，两侧还有腹筋以及中间附件的腹筋、箍筋、拉钩。

而且桁架主梁、斜杆之间相应的节点部分钢筋都密集的分布，不同的走向分布了不同的钢筋，并且主筋端部还存在着弯钩。

2 转换层特点及施工方法高层建筑转换层在整个工程建设结构中，起着十分重要的作用，所以在设计方面以及构建方面都必须采取合理的、科学的措施。

如：防裂方面，混凝土强度方面、材料质量、浇筑和养护以及桁架主梁、斜杆的配筋量等。

高层建筑中结构转换层结构体系分析
高层建筑经常会采用结构转换层结构体系，这是一种特殊的结构体系，其特点是上部采用框架结构，中间一部分采用墙柱结构，下部采用框架-核心筒结构。

该结构体系主要的构造风格是每层楼结构不同，层之间结构转换，形成了一个由不同结构构成的系统。

结构转换层结构体系的主要目的是为了解决高层建筑中遇到的一系列技术问题。

由于高层建筑的高度较高，其所承受的自重和外部荷载较大，结构转换层结构体系可以有效地抵御这些荷载，保证建筑的安全性。

结构转换层结构体系还可以提高建筑的空间利用率，其结构设计与构造风格可以使得建筑物的空间分割更加合理，使得建筑物的使用效率得以提高。

在结构转换层结构体系中，层之间结构的不同设计会对整个建筑物的性能产生巨大的影响。

例如，由于顶部采用了框架结构，底部采用了框架-核心筒结构，在地震等自然灾害中，建筑物会受到不同的荷载分布。

底部的框架-核心筒结构可以对抗地震力分散，附加抗侧力，而顶部的框架结构则可以保证建筑物的整体刚度。

墙柱结构层在结构转换层结构体系中承担着重要的作用。

该层的墙体和柱子可以提高建筑物的稳定性，同时可以承担着底部框架-核心筒结构所不能承担的重荷。

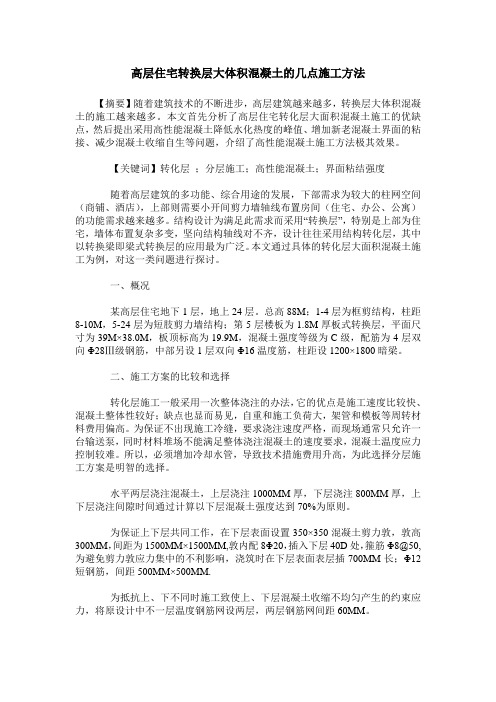

高层住宅转换层大体积混凝土的几点施工方法【摘要】随着建筑技术的不断进步，高层建筑越来越多，转换层大体积混凝土的施工越来越多。

本文首先分析了高层住宅转化层大面积混凝土施工的优缺点，然后提出采用高性能混凝土降低水化热度的峰值、增加新老混凝土界面的粘接、减少混凝土收缩自生等问题，介绍了高性能混凝土施工方法极其效果。

【关键词】转化层；分层施工；高性能混凝土；界面粘结强度随着高层建筑的多功能、综合用途的发展，下部需求为较大的柱网空间（商铺、酒店），上部则需要小开间剪力墙轴线布置房间（住宅、办公、公寓）的功能需求越来越多。

结构设计为满足此需求而采用“转换层”，特别是上部为住宅，墙体布置复杂多变，坚向结构轴线对不齐，设计往往采用结构转化层，其中以转换梁即梁式转换层的应用最为广泛。

本文通过具体的转化层大面积混凝土施工为例，对这一类问题进行探讨。

一、概况某高层住宅地下1层，地上24层。

总高88M；1-4层为框剪结构，柱距8-10M，5-24层为短肢剪力墙结构；第5层楼板为1.8M厚板式转换层，平面尺寸为39M×38.0M，板顶标高为19.9M，混凝土强度等级为C级，配筋为4层双向Φ28Ⅲ级钢筋，中部另设1层双向Φ16温度筋，柱距设1200×1800暗梁。

二、施工方案的比较和选择转化层施工一般采用一次整体浇注的办法，它的优点是施工速度比较快、混凝土整体性较好；缺点也显而易见，自重和施工负荷大，架管和模板等周转材料费用偏高。

为保证不出现施工冷缝，要求浇注速度严格，而现场通常只允许一台输送泵，同时材料堆场不能满足整体浇注混凝土的速度要求，混凝土温度应力控制较难。

所以，必须增加冷却水管，导致技术措施费用升高，为此选择分层施工方案是明智的选择。

水平两层浇注混凝土，上层浇注1000MM厚，下层浇注800MM厚，上下层浇注间隙时间通过计算以下层混凝土强度达到70%为原则。

为保证上下层共同工作，在下层表面设置350×350混凝土剪力敦，敦高300MM，间距为1500MM×1500MM,敦内配8Φ20，插入下层40D处，箍筋Φ8@50,为避免剪力敦应力集中的不利影响，浇筑时在下层表面表层插700MM长；Φ12短钢筋，间距500MM×500MM.为抵抗上、下不同时施工致使上、下层混凝土收缩不均匀产生的约束应力，将原设计中不一层温度钢筋网设两层，两层钢筋网间距60MM。

高层建筑工程结构转换层混凝土施工技术要点摘要：本文作者结合工程施工概况,介绍了高层建筑工程结构中的转换层混凝土的几施个工方法以及施工中的一些相关技术要点,并着重阐述了转换层施工措施。

关键词：建筑工程混凝土施工结构转换层随着现代经济的不断发展,城市建筑向着更高、更综合的方向发展,高层建筑已经不再是一单幢的一建筑了,应向着现代化与功能更加齐全的方面去发展,这就对建筑的设计与施工提出了新的要求,尤其是对在这两个功能的转换之间的转换层中的施工。

而混凝土结构是以其强度高、整体性较好、适用面广与耐久性更好的特点,在建筑中可以得到最为广泛的应用。

因此,在转换层结构的设计中,大多还是采用了混凝土结构,而高层建筑转换层结构往往由于跨度大且承受的竖向荷载很大,致使其截面的尺寸高又大,而且连续的施工强度大,施工过程也非常的复杂,施工难度有比较大。

本文基于施工中的,对高层建筑转换层结构施工中的一些问题进行了分析与探讨。

1、钢筋混凝土转换层结构1. 1 特点1) 结构体量大，荷载重。

转换层是由一种使用功能再向另一种使用功能的转换,其上面的荷载一定要由转换层的梁来承担,有些还要承担转换层上好几层楼面的荷载,所以转换层的梁断面积比较大,而且含钢量也就高。

2)层高较高转换层下部是大空间的地方,其下部与下支撑层高就比较高。

3)结构受力复杂,施工技术要求高含钢量很高,而且钢筋排列密集。

同时,由于柱顶梁柱锚固的筋变锚,梁端根部的腋角斜筋穿插,特别是柱截面与梁宽的基本接近,使得梁柱节点的施工有些难度。

有些转换层采用了劲性梁的设计模式更使得结构施工复杂。

4)混凝土强度高,结构防裂要求严转换层墙柱混凝土往往采用高强度等级,有的梁板混凝土甚至达到了c60以上,因此,施工时极易产生收缩裂缝。

1. 2 转换层模板支撑系统由于转换层结构的自重与施工荷载较大,所以必须考虑上部结构的施工速度,在转换大梁混凝土强度没有达到100%设计强度值之前,上部的结构施工已经开始,其荷载均由梁底模来承受,同时,根据工程的实际情况来选择合理的模板支撑方案,以确保支撑系统能有足够的强度和稳定性。

浅析高层建筑中结构转换层结构体系
首先，什么是结构转换层？结构转换层（也称中间转换层）是指在高层建筑结构中，将上部柱式结构转换成下部框架式结构的一层结构。

其位置一般位于高层建筑的净高处，通常在50米到100米的高度范围内。

结构转换层的作用在于，将上部柱式结构的刚度转化为下部框架式结构的刚度，从而使整个建筑的抗震能力得到提高。

其次，结构转换层具有哪些特点和优势？结构转换层的特点有如下几点：
一是结构转换层具有较高的稳定性。

结构转换层的布置位置一般位于高层建筑中心位置，且一般是单层结构体系。

这种位置和形式的设计，使其具有较高的荷载承载能力和抗震稳定能力。

二是结构转换层具有较高的承载能力。

结构转换层一般采用框架式结构，其抗剪承载能力和抗弯承载能力都比柱式结构强。

因此，结构转换层可以承担较大的竖向荷载和横向荷载。

三是结构转换层具有较高的抗震能力。

结构转换层的设计可以将上部的总体刚性承担一部分荷载，转移到下部的框架结构上。

这样可以大幅度提高建筑的抗震性。

四是结构转换层具有较高的经济性。

与传统的柱式结构相比，结构转换层的下部框架结构可以采用较小的截面尺寸，从而减小了施工材料和成本，提高了经济效益。

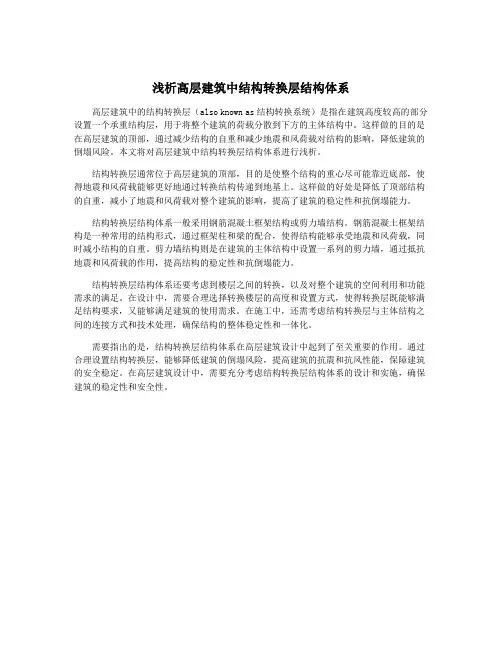

浅析高层建筑中结构转换层结构体系
高层建筑中的结构转换层（also known as结构转换系统）是指在建筑高度较高的部分设置一个承重结构层，用于将整个建筑的荷载分散到下方的主体结构中。

这样做的目的是在高层建筑的顶部，通过减少结构的自重和减少地震和风荷载对结构的影响，降低建筑的倒塌风险。

本文将对高层建筑中结构转换层结构体系进行浅析。

结构转换层通常位于高层建筑的顶部，目的是使整个结构的重心尽可能靠近底部，使得地震和风荷载能够更好地通过转换结构传递到地基上。

这样做的好处是降低了顶部结构的自重，减小了地震和风荷载对整个建筑的影响，提高了建筑的稳定性和抗倒塌能力。

结构转换层结构体系一般采用钢筋混凝土框架结构或剪力墙结构。

钢筋混凝土框架结构是一种常用的结构形式，通过框架柱和梁的配合，使得结构能够承受地震和风荷载，同时减小结构的自重。

剪力墙结构则是在建筑的主体结构中设置一系列的剪力墙，通过抵抗地震和风荷载的作用，提高结构的稳定性和抗倒塌能力。

结构转换层结构体系还要考虑到楼层之间的转换，以及对整个建筑的空间利用和功能需求的满足。

在设计中，需要合理选择转换楼层的高度和设置方式，使得转换层既能够满足结构要求，又能够满足建筑的使用需求。

在施工中，还需考虑结构转换层与主体结构之间的连接方式和技术处理，确保结构的整体稳定性和一体化。

需要指出的是，结构转换层结构体系在高层建筑设计中起到了至关重要的作用。

通过合理设置结构转换层，能够降低建筑的倒塌风险，提高建筑的抗震和抗风性能，保障建筑的安全稳定。

在高层建筑设计中，需要充分考虑结构转换层结构体系的设计和实施，确保建筑的稳定性和安全性。

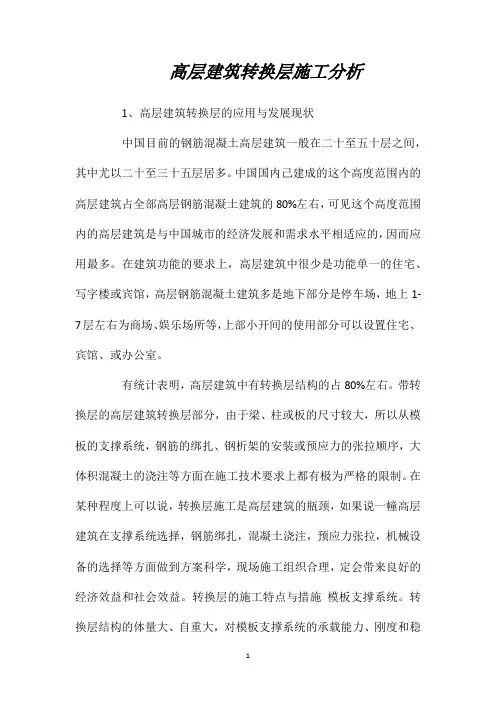

高层建筑转换层施工分析1、高层建筑转换层的应用与发展现状中国目前的钢筋混凝土高层建筑一般在二十至五十层之间，其中尤以二十至三十五层居多。

中国国内己建成的这个高度范围内的高层建筑占全部高层钢筋混凝土建筑的80%左右，可见这个高度范围内的高层建筑是与中国城市的经济发展和需求水平相适应的，因而应用最多。

在建筑功能的要求上，高层建筑中很少是功能单一的住宅、写字楼或宾馆，高层钢筋混凝土建筑多是地下部分是停车场，地上1-7层左右为商场、娱乐场所等，上部小开间的使用部分可以设置住宅、宾馆、或办公室。

有统计表明，高层建筑中有转换层结构的占80%左右。

带转换层的高层建筑转换层部分，由于梁、柱或板的尺寸较大，所以从模板的支撑系统，钢筋的绑扎、钢析架的安装或预应力的张拉顺序，大体积混凝土的浇注等方面在施工技术要求上都有极为严格的限制。

在某种程度上可以说，转换层施工是高层建筑的瓶颈，如果说一幢高层建筑在支撑系统选择，钢筋绑扎，混凝土浇注，预应力张拉，机械设备的选择等方面做到方案科学，现场施工组织合理，定会带来良好的经济效益和社会效益。

转换层的施工特点与措施模板支撑系统。

转换层结构的体量大、自重大，对模板支撑系统的承载能力、刚度和稳定性都有严格的要求，必须进行详细的计算，切不可凭经验办事。

以梁式结构转换层为例，梁本身的线荷载通常在60～100KN/m，加上施工荷载就更大，对于板式结构，每平方米的荷载（楼板荷载+施工荷载）也在100～150KN，因此，往往需要搭设满堂红支撑系统，其立柱一直搭至地下室，使荷载直接传值房屋基础。

当作为多层支撑荷载传递时，上下立柱的位置应对齐，防止上下楼面因受力不匀而造成的局部损伤。

在梁式结构转化层施工中，由于梁的侧向高度较大，厚度较薄，所以尚应验算模版系统侧向稳定性和侧向强度，防止整体跑位和胀模。

2、钢筋绑扎转换层中的钢筋，其特点一是数量多，二是直径大。

对梁式结构转化层来说，其钢筋绑扎通常在梁的底模板架设完成后进行，钢筋绑扎完毕经过验收后安装大梁两侧的模板。

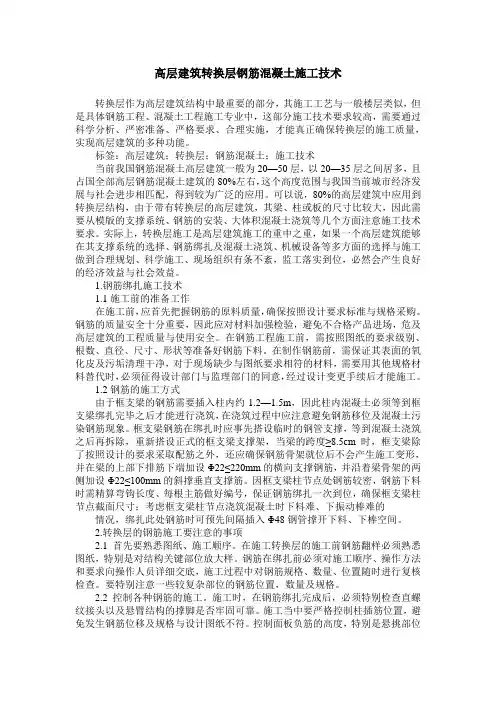

高层建筑转换层钢筋混凝土施工技术转换层作为高层建筑结构中最重要的部分，其施工工艺与一般楼层类似，但是具体钢筋工程、混凝土工程施工专业中，这部分施工技术要求较高，需要通过科学分析、严密准备、严格要求、合理实施，才能真正确保转换层的施工质量，实现高层建筑的多种功能。

标签：高层建筑；转换层；钢筋混凝土；施工技术当前我国钢筋混凝土高层建筑一般为20—50层，以20—35层之间居多，且占国全部高层钢筋混凝土建筑的80%左右，这个高度范围与我国当前城市经济发展与社会进步相匹配，得到较为广泛的应用。

可以说，80%的高层建筑中应用到转换层结构，由于带有转换层的高层建筑，其梁、柱或板的尺寸比较大，因此需要从模版的支撑系统、钢筋的安装、大体积混凝土浇筑等几个方面注意施工技术要求。

实际上，转换层施工是高层建筑施工的重中之重，如果一个高层建筑能够在其支撑系统的选择、钢筋绑扎及混凝土浇筑、机械设备等多方面的选择与施工做到合理规划、科学施工、现场组织有条不紊，监工落实到位，必然会产生良好的经济效益与社会效益。

1.钢筋绑扎施工技术1.1施工前的准备工作在施工前，应首先把握钢筋的原料质量，确保按照设计要求标准与规格采购。

钢筋的质量安全十分重要，因此应对材料加强检验，避免不合格产品进场，危及高层建筑的工程质量与使用安全。

在钢筋工程施工前，需按照图纸的要求级别、根数、直径、尺寸、形状等准备好钢筋下料。

在制作钢筋前，需保证其表面的氧化皮及污垢清理干净，对于现场缺少与图纸要求相符的材料，需要用其他规格材料替代时，必须征得设计部门与监理部门的同意，经过设计变更手续后才能施工。

1.2钢筋的施工方式由于框支梁的钢筋需要插入柱内约1.2—1.5m，因此柱内混凝土必须等到框支梁绑扎完毕之后才能进行浇筑，在浇筑过程中应注意避免钢筋移位及混凝土污染钢筋现象。

框支梁钢筋在绑扎时应事先搭设临时的钢管支撑，等到混凝土浇筑之后再拆除，重新搭设正式的框支梁支撑架，当梁的跨度≥8.5cm时，框支梁除了按照设计的要求采取配筋之外，还应确保钢筋骨架就位后不会产生施工变形，并在梁的上部下排筋下端加设Φ22≤220mm的横向支撑钢筋，并沿着梁骨架的两侧加设Φ22≤100mm的斜撑垂直支撑筋。
