刻蚀设备与工艺介绍

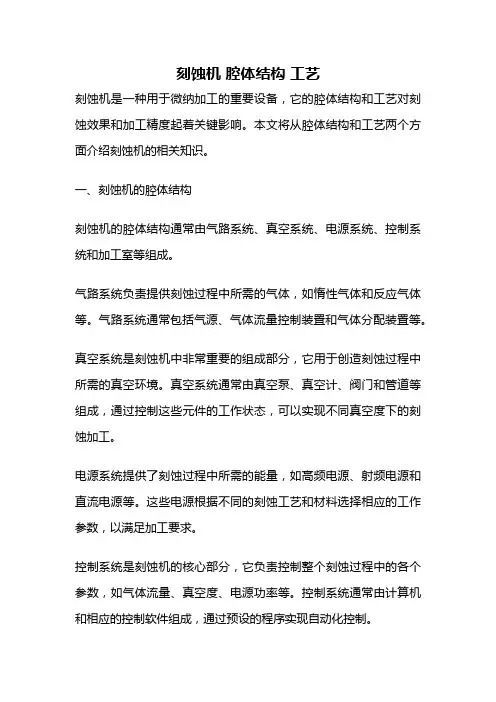

刻蚀机腔体结构工艺刻蚀机是一种用于微纳加工的重要设备，它的腔体结构和工艺对刻蚀效果和加工精度起着关键影响。

本文将从腔体结构和工艺两个方面介绍刻蚀机的相关知识。

一、刻蚀机的腔体结构刻蚀机的腔体结构通常由气路系统、真空系统、电源系统、控制系统和加工室等组成。

气路系统负责提供刻蚀过程中所需的气体，如惰性气体和反应气体等。

气路系统通常包括气源、气体流量控制装置和气体分配装置等。

真空系统是刻蚀机中非常重要的组成部分，它用于创造刻蚀过程中所需的真空环境。

真空系统通常由真空泵、真空计、阀门和管道等组成，通过控制这些元件的工作状态，可以实现不同真空度下的刻蚀加工。

电源系统提供了刻蚀过程中所需的能量，如高频电源、射频电源和直流电源等。

这些电源根据不同的刻蚀工艺和材料选择相应的工作参数，以满足加工要求。

控制系统是刻蚀机的核心部分，它负责控制整个刻蚀过程中的各个参数，如气体流量、真空度、电源功率等。

控制系统通常由计算机和相应的控制软件组成，通过预设的程序实现自动化控制。

加工室是刻蚀过程中的工作区域，通常由真空室和刻蚀室组成。

真空室用于创造刻蚀过程所需的真空环境，而刻蚀室则是实际进行刻蚀加工的地方。

刻蚀室内通常设有夹具、靶材和探针等，以保证加工的稳定性和精度。

二、刻蚀机的工艺刻蚀机的工艺是指刻蚀加工过程中所采用的方法和步骤。

刻蚀工艺的选择和优化直接影响到加工效果和加工质量。

首先是选择合适的刻蚀气体。

刻蚀气体通常分为惰性气体和反应气体两种。

惰性气体主要用于保护加工室和靶材，防止氧化或污染；而反应气体则是实际参与刻蚀反应的气体，它们可以与靶材表面发生化学反应，达到刻蚀的目的。

其次是确定刻蚀参数。

刻蚀参数包括刻蚀气体流量、刻蚀时间、刻蚀功率等。

这些参数的选择应根据具体的刻蚀要求和材料特性来确定，以确保刻蚀过程的稳定性和加工质量。

刻蚀机的工艺还包括刻蚀模式的选择。

常见的刻蚀模式有湿法刻蚀和干法刻蚀两种。

湿法刻蚀是在液体介质中进行的刻蚀，适用于一些化学反应比较剧烈的材料；而干法刻蚀则是在真空或气氛中进行的刻蚀，适用于一些对环境要求较高的材料。

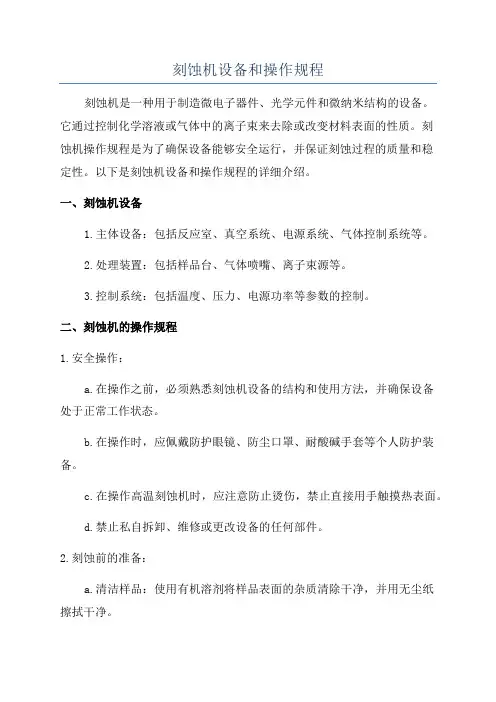

刻蚀机设备和操作规程刻蚀机是一种用于制造微电子器件、光学元件和微纳米结构的设备。

它通过控制化学溶液或气体中的离子束来去除或改变材料表面的性质。

刻蚀机操作规程是为了确保设备能够安全运行，并保证刻蚀过程的质量和稳定性。

以下是刻蚀机设备和操作规程的详细介绍。

一、刻蚀机设备1.主体设备：包括反应室、真空系统、电源系统、气体控制系统等。

2.处理装置：包括样品台、气体喷嘴、离子束源等。

3.控制系统：包括温度、压力、电源功率等参数的控制。

二、刻蚀机的操作规程1.安全操作：a.在操作之前，必须熟悉刻蚀机设备的结构和使用方法，并确保设备处于正常工作状态。

b.在操作时，应佩戴防护眼镜、防尘口罩、耐酸碱手套等个人防护装备。

c.在操作高温刻蚀机时，应注意防止烫伤，禁止直接用手触摸热表面。

d.禁止私自拆卸、维修或更改设备的任何部件。

2.刻蚀前的准备：a.清洁样品：使用有机溶剂将样品表面的杂质清除干净，并用无尘纸擦拭干净。

b.放置样品：将需要刻蚀的样品放置在样品台上，并确保其稳定性。

c.设置参数：根据刻蚀材料和刻蚀深度的要求，设置刻蚀机的参数，如气体种类、气流速度、刻蚀时间等。

d.检查真空度：确保真空系统工作正常，并进行真空泄漏测试。

3.刻蚀操作：a.打开设备开关，开始抽真空。

b.打开气体进气阀门，将预定混合气体引入反应室。

c.设置离子束源的功率、倾角和扫描速度等参数。

d.按下启动按钮，开始刻蚀过程。

e.刻蚀过程结束后，将刻蚀样品取出，并进行后续处理。

4.刻蚀后的清洁：a.刻蚀后，将样品放入有机溶剂中清洗，去除刻蚀产物。

b.将清洗后的样品用纯净水冲洗，并用氮气将其风干。

5.定期维护：a.定期对设备进行维护，检查传动系统、真空系统和电源系统等。

b.柜后对设备进行清洁，清除积尘和杂质。

总结：刻蚀机设备和操作规程是确保刻蚀过程安全和高效的重要保证。

在进行刻蚀操作之前，必须进行充分的准备工作，包括清洁样品、设置参数等。

在刻蚀过程中，要严格遵守安全操作规程，并确保设备处于正常工作状态。

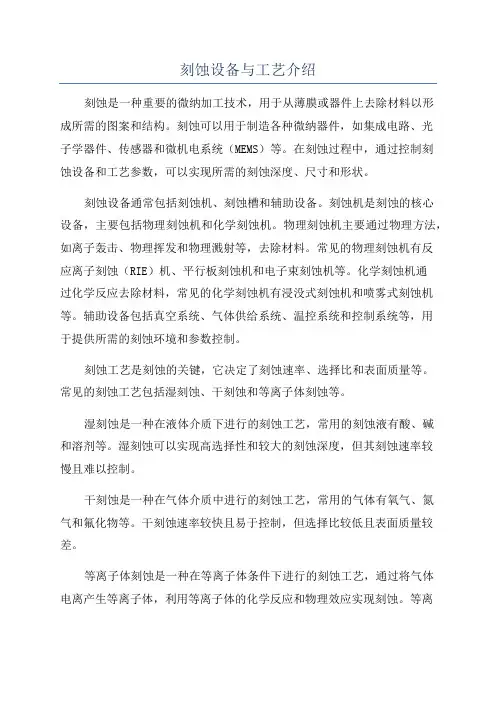

刻蚀设备与工艺介绍刻蚀是一种重要的微纳加工技术，用于从薄膜或器件上去除材料以形成所需的图案和结构。

刻蚀可以用于制造各种微纳器件，如集成电路、光子学器件、传感器和微机电系统（MEMS）等。

在刻蚀过程中，通过控制刻蚀设备和工艺参数，可以实现所需的刻蚀深度、尺寸和形状。

刻蚀设备通常包括刻蚀机、刻蚀槽和辅助设备。

刻蚀机是刻蚀的核心设备，主要包括物理刻蚀机和化学刻蚀机。

物理刻蚀机主要通过物理方法，如离子轰击、物理挥发和物理溅射等，去除材料。

常见的物理刻蚀机有反应离子刻蚀（RIE）机、平行板刻蚀机和电子束刻蚀机等。

化学刻蚀机通过化学反应去除材料，常见的化学刻蚀机有浸没式刻蚀机和喷雾式刻蚀机等。

辅助设备包括真空系统、气体供给系统、温控系统和控制系统等，用于提供所需的刻蚀环境和参数控制。

刻蚀工艺是刻蚀的关键，它决定了刻蚀速率、选择比和表面质量等。

常见的刻蚀工艺包括湿刻蚀、干刻蚀和等离子体刻蚀等。

湿刻蚀是一种在液体介质下进行的刻蚀工艺，常用的刻蚀液有酸、碱和溶剂等。

湿刻蚀可以实现高选择性和较大的刻蚀深度，但其刻蚀速率较慢且难以控制。

干刻蚀是一种在气体介质中进行的刻蚀工艺，常用的气体有氧气、氮气和氟化物等。

干刻蚀速率较快且易于控制，但选择比较低且表面质量较差。

等离子体刻蚀是一种在等离子体条件下进行的刻蚀工艺，通过将气体电离产生等离子体，利用等离子体的化学反应和物理效应实现刻蚀。

等离子体刻蚀具有高选择性、较大的刻蚀速率和良好的表面质量，广泛应用于集成电路和光子学器件等领域。

刻蚀工艺的参数对刻蚀结果有重要影响，包括刻蚀气体、功率、压力、温度和刻蚀时间等。

不同的刻蚀工艺需要不同的参数组合，需要通过实验和优化来确定最佳参数。

刻蚀设备和工艺在微纳加工中起着至关重要的作用，它们决定了刻蚀的效率和质量。

随着微纳加工技术的不断发展，刻蚀设备和工艺将进一步提高，以适应更多元化的应用需求。

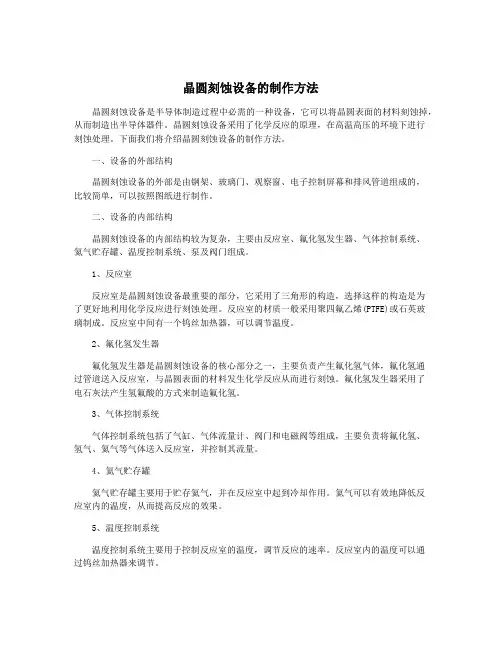

晶圆刻蚀设备的制作方法晶圆刻蚀设备是半导体制造过程中必需的一种设备，它可以将晶圆表面的材料刻蚀掉，从而制造出半导体器件。

晶圆刻蚀设备采用了化学反应的原理，在高温高压的环境下进行刻蚀处理。

下面我们将介绍晶圆刻蚀设备的制作方法。

一、设备的外部结构晶圆刻蚀设备的外部是由钢架、玻璃门、观察窗、电子控制屏幕和排风管道组成的，比较简单，可以按照图纸进行制作。

二、设备的内部结构晶圆刻蚀设备的内部结构较为复杂，主要由反应室、氟化氢发生器、气体控制系统、氦气贮存罐、温度控制系统、泵及阀门组成。

1、反应室反应室是晶圆刻蚀设备最重要的部分，它采用了三角形的构造，选择这样的构造是为了更好地利用化学反应进行刻蚀处理。

反应室的材质一般采用聚四氟乙烯(PTFE)或石英玻璃制成。

反应室中间有一个钨丝加热器，可以调节温度。

2、氟化氢发生器氟化氢发生器是晶圆刻蚀设备的核心部分之一，主要负责产生氟化氢气体，氟化氢通过管道送入反应室，与晶圆表面的材料发生化学反应从而进行刻蚀。

氟化氢发生器采用了电石灰法产生氢氟酸的方式来制造氟化氢。

3、气体控制系统气体控制系统包括了气缸、气体流量计、阀门和电磁阀等组成，主要负责将氟化氢、氢气、氦气等气体送入反应室，并控制其流量。

4、氦气贮存罐氦气贮存罐主要用于贮存氦气，并在反应室中起到冷却作用。

氦气可以有效地降低反应室内的温度，从而提高反应的效果。

5、温度控制系统温度控制系统主要用于控制反应室的温度，调节反应的速率。

反应室内的温度可以通过钨丝加热器来调节。

6、泵及阀门泵及阀门主要负责将残余的气体、液体和固体物质排出，从而避免对设备和操作者的危害。

以上就是晶圆刻蚀设备的制作方法，相信大家看完后对晶圆刻蚀设备的制作有了一定的了解。

三、设备的工作原理晶圆刻蚀设备的工作原理是将氟化氢和晶圆表面材料进行化学反应，从而使晶圆表面的材料被刻蚀掉。

氟化氢和晶圆表面的材料反应后，会生成气体或固体物质，这些物质需要通过泵和阀门流出反应室，以避免对设备和操作者的危害。

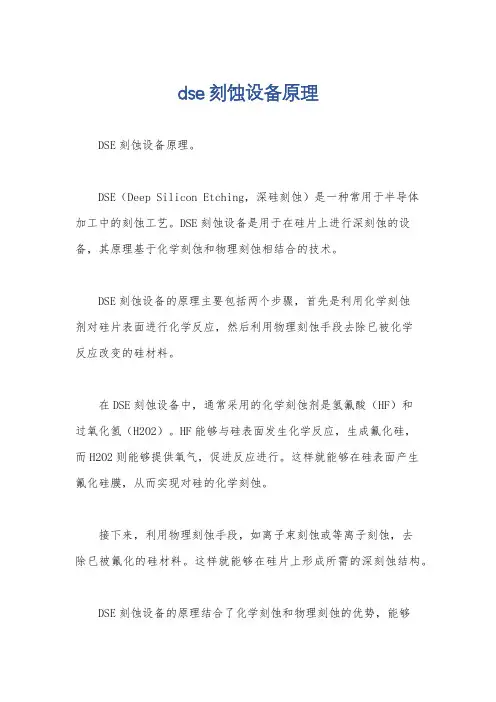

dse刻蚀设备原理
DSE刻蚀设备原理。

DSE（Deep Silicon Etching，深硅刻蚀）是一种常用于半导体
加工中的刻蚀工艺。

DSE刻蚀设备是用于在硅片上进行深刻蚀的设备，其原理基于化学刻蚀和物理刻蚀相结合的技术。

DSE刻蚀设备的原理主要包括两个步骤，首先是利用化学刻蚀
剂对硅片表面进行化学反应，然后利用物理刻蚀手段去除已被化学
反应改变的硅材料。

在DSE刻蚀设备中，通常采用的化学刻蚀剂是氢氟酸（HF）和
过氧化氢（H2O2）。

HF能够与硅表面发生化学反应，生成氟化硅，
而H2O2则能够提供氧气，促进反应进行。

这样就能够在硅表面产生
氟化硅膜，从而实现对硅的化学刻蚀。

接下来，利用物理刻蚀手段，如离子束刻蚀或等离子刻蚀，去
除已被氟化的硅材料。

这样就能够在硅片上形成所需的深刻蚀结构。

DSE刻蚀设备的原理结合了化学刻蚀和物理刻蚀的优势，能够
实现对硅材料的高效深刻蚀，广泛应用于半导体器件制造、MEMS （Micro-Electro-Mechanical Systems，微机电系统）制造等领域。

总的来说，DSE刻蚀设备的原理是利用化学刻蚀和物理刻蚀相
结合的技术，通过化学反应和物理去除的方式实现对硅材料的深刻蚀，为半导体加工和微纳加工提供了重要的工艺手段。

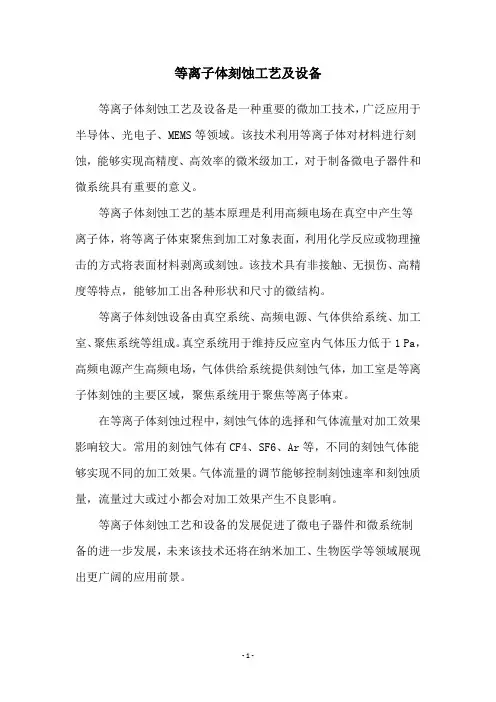

等离子体刻蚀工艺及设备
等离子体刻蚀工艺及设备是一种重要的微加工技术，广泛应用于半导体、光电子、MEMS等领域。

该技术利用等离子体对材料进行刻蚀，能够实现高精度、高效率的微米级加工，对于制备微电子器件和微系统具有重要的意义。

等离子体刻蚀工艺的基本原理是利用高频电场在真空中产生等
离子体，将等离子体束聚焦到加工对象表面，利用化学反应或物理撞击的方式将表面材料剥离或刻蚀。

该技术具有非接触、无损伤、高精度等特点，能够加工出各种形状和尺寸的微结构。

等离子体刻蚀设备由真空系统、高频电源、气体供给系统、加工室、聚焦系统等组成。

真空系统用于维持反应室内气体压力低于1 Pa，高频电源产生高频电场，气体供给系统提供刻蚀气体，加工室是等离子体刻蚀的主要区域，聚焦系统用于聚焦等离子体束。

在等离子体刻蚀过程中，刻蚀气体的选择和气体流量对加工效果影响较大。

常用的刻蚀气体有CF4、SF6、Ar等，不同的刻蚀气体能够实现不同的加工效果。

气体流量的调节能够控制刻蚀速率和刻蚀质量，流量过大或过小都会对加工效果产生不良影响。

等离子体刻蚀工艺和设备的发展促进了微电子器件和微系统制
备的进一步发展，未来该技术还将在纳米加工、生物医学等领域展现出更广阔的应用前景。

- 1 -。

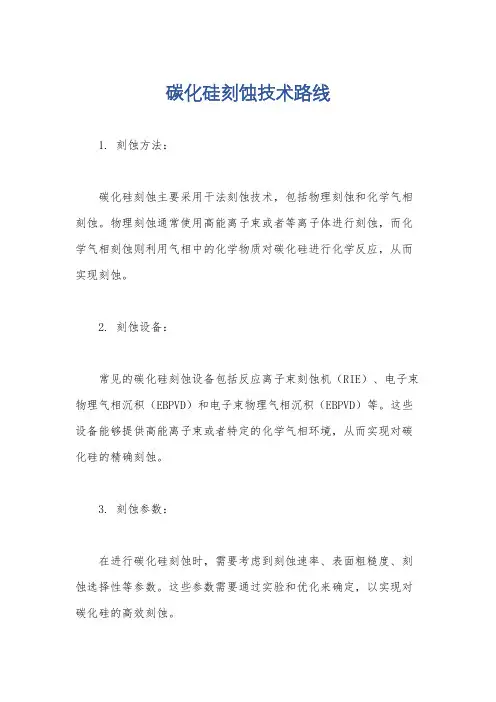

碳化硅刻蚀技术路线
1. 刻蚀方法：
碳化硅刻蚀主要采用干法刻蚀技术，包括物理刻蚀和化学气相刻蚀。

物理刻蚀通常使用高能离子束或者等离子体进行刻蚀，而化学气相刻蚀则利用气相中的化学物质对碳化硅进行化学反应，从而实现刻蚀。

2. 刻蚀设备：
常见的碳化硅刻蚀设备包括反应离子束刻蚀机（RIE）、电子束物理气相沉积（EBPVD）和电子束物理气相沉积（EBPVD）等。

这些设备能够提供高能离子束或者特定的化学气相环境，从而实现对碳化硅的精确刻蚀。

3. 刻蚀参数：
在进行碳化硅刻蚀时，需要考虑到刻蚀速率、表面粗糙度、刻蚀选择性等参数。

这些参数需要通过实验和优化来确定，以实现对碳化硅的高效刻蚀。

4. 刻蚀工艺：
碳化硅刻蚀工艺通常包括清洗表面、预处理、刻蚀和后处理等步骤。

清洗表面可以去除杂质，预处理可以提高刻蚀效果，而后处理则可以修饰刻蚀表面特性。

5. 应用领域：
碳化硅刻蚀技术在功率器件、光电子器件、传感器等领域有着重要的应用。

通过精确控制刻蚀工艺，可以制备出具有高性能的碳化硅器件。

总的来说，碳化硅刻蚀技术路线涉及到刻蚀方法、刻蚀设备、刻蚀参数、刻蚀工艺和应用领域等多个方面。

通过对这些方面的深入了解和优化，可以实现对碳化硅材料的高效刻蚀，为碳化硅器件的制备提供技术支持。

刻蚀的工艺
刻蚀是一种常用的微纳加工工艺，通过将化学蚀刻剂作用于材料表面，使其在预定区域发生化学反应而被蚀刻掉，从而实现对材料的精确加工和形状控制。

刻蚀工艺广泛应用于半导体制造、光学元件制造、微纳米器件制造等领域。

刻蚀工艺通常分为湿法刻蚀和干法刻蚀两种。

1. 湿法刻蚀：湿法刻蚀是指将材料置入含有化学蚀刻剂的溶液中，通过溶液中的化学反应来蚀刻材料表面。

湿法刻蚀具有高蚀刻速率、高选择性和较低的成本等特点。

常见的湿法刻蚀包括酸性刻蚀、碱性刻蚀、氧化物刻蚀等。

2. 干法刻蚀：干法刻蚀是指将材料置入低压或大气压等特定环境中，通过气体或等离子体的物理作用或化学反应来蚀刻材料表面。

干法刻蚀通常具有更高的加工精度和更好的表面质量，但蚀刻速率较慢。

常见的干法刻蚀包括物理刻蚀（如离子束刻蚀、电子束刻蚀）和化学气相刻蚀等。

刻蚀工艺是一项复杂的加工技术，需要根据具体材料和加工要求选择合适的刻蚀工艺和工艺参数，以获得所需的形状和尺寸。

同时，刻蚀还要考虑蚀刻剂的选择、工艺控制、蚀刻均匀性等方面，以保证加工质量和一致性。

等离子体刻蚀工艺及设备等离子体刻蚀工艺及设备引言在半导体制造业中，等离子体刻蚀是一种非常重要的技术。

等离子体刻蚀可以用来制造微电子器件中的电路、电极和平面化结构等。

随着半导体制造工艺的发展，等离子体刻蚀技术也不断得到了提升和完善。

本文将对等离子体刻蚀工艺以及设备进行介绍和分析。

等离子体刻蚀工艺等离子体刻蚀是将薄膜表面通过化学性或物理性作用进行加工的过程。

该过程可以通过两种方法进行：湿法蚀刻和干法蚀刻。

湿法蚀刻是通过酸或碱的腐蚀作用来实现的，而干法蚀刻则是通过将薄膜表面置于高频变化的电场中，来控制等离子体反应过程的产生和发展。

等离子体刻蚀的主要优点是：高质量的刻蚀、精准的控制、高效的生产和低成本的生产。

等离子体刻蚀技术非常适合处理微米和亚微米结构，因为在这个范围内，湿法蚀刻不再适用。

与此同时，等离子体刻蚀技术还能够加工复杂的形状和不规则的表面结构。

在等离子体刻蚀工艺中，其主要步骤如下：1）清洗表面，去除杂质和沉积物。

2）制备遮蔽层，避免不必要的刻蚀。

3）使用化学反应喷淋射入反应气体，形成等离子体。

4）刻蚀薄膜，当荷电粒子和表面粒子相互作用时，会转移表面的能量，并产生表面化学反应，从而产生刻蚀和剥离效应。

5）进行清洗和脱层。

等离子体刻蚀设备等离子体刻蚀设备是通过对薄膜表面施加高频电压，而实现表面化学反应的装置。

等离子体刻蚀设备的核心部分是电极板，其作用是控制等离子体的形状、大小和位置。

现在，主要使用的等离子体刻蚀设备有两种类型：平板式和并联板式。

平板式等离子体刻蚀设备由两个并排的电极板组成，这些电极板之间通过等离子体形成的空气间隙进行沟通。

这种在大型集成电路制造中使用的设备，可以进行长时间的蚀刻，产生大量的等离子体反应区。

并联板式等离子体刻蚀设备由多个平行的电极板组成，这些电极板之间的间隔可以通过移动电极板来调整。

并联板式等离子体刻蚀设备的优点在于能够进行精细的调整，从而获得更高的制造精度。

总结等离子体刻蚀是半导体制造业中不可或缺的技术之一。

半导体刻蚀⼯艺简介此保护膜可保护多晶硅的侧壁，进⽽形成⾮等向性刻蚀。

使⽤Cl2等离⼦体对多晶硅的刻蚀速率⽐使⽤F原⼦团慢很多，为兼顾刻蚀速率与选择⽐，有⼈使⽤SF6⽓体中添加SiCl4或CHCl3。

SF6的⽐例越⾼，刻蚀速率越快；⽽SiCl4或CHCl3的⽐例越⾼，多晶硅/SiO2的刻蚀选择⽐越⾼，刻蚀越趋向⾮等向性刻蚀。

除了Cl和F的⽓体外，溴化氢(HBr)也是⼀种常⽤的⽓体，因为在⼩于0.5µm的制程中，栅极氧化层的厚度将⼩于10nm，⽤HBr等离⼦体时多晶硅/SiO2的刻蚀选择⽐⾼于以Cl为主的等离⼦体。

4.⾦属的⼲法刻蚀⾦属刻蚀主要是互连线及多层⾦属布线的刻蚀，⾦属刻蚀有以下⼏个要求：⾼刻蚀速率(⼤于1000nm/min)；⾼选择⽐，对掩蔽层⼤于4:1，对层间介质⼤于20:1；⾼的刻蚀均匀性；关键尺⼨控制好；⽆等离⼦体损伤：残留污染物少；不会腐蚀⾦属。

①铝的刻蚀。

铝是半导体制备中最主要的导线材料，具有电阻低、易于淀积和刻蚀等优点。

铝刻蚀通常采⽤加⼊卤化物的氯基⽓体，最常⽤的是BCl3。

因为铝在常温下表⾯极易氧化⽣成氧化铝，氧化铝阻碍了刻蚀的正常进⾏，⽽BCl3可将⾃然氧化层还原、保证刻蚀的进⾏，⽽且BCl3还容易与氧⽓和⽔反应，可吸收反应腔内的⽔汽和氧⽓，从⽽降低氧化铝的⽣成速率。

1.4质量评价⼀、⼲法刻蚀的终点监测近⼏年发展起来的⼲法刻蚀⼯艺，为了提⾼刻蚀精度，深⼊研究刻蚀机理，实现刻蚀设备的⾃动化，需要解决⼯艺过程的监控问题，特别是精确控制刻蚀终点。

因为⼲法刻蚀的选择性不如湿法，终点监控不当极易造成过腐蚀，甚⾄破坏下层图形。

早期的监控⽅法是计时法。

假设被刻蚀材料的膜厚已知，先通过实验确定刻蚀速率，然后在⼯艺过程中，由计时确定终点。

但由于影响刻蚀速率的因素太多(如压⼒、温度、流量、⽓体配⽐等)，刻蚀速率难于重复(如前所述，对铝的等离⼦体刻蚀更是如此)，不能满⾜⼯艺要求。

表1-1⼏种等离⼦体刻蚀终点检测⽅法⼆、⼲法刻蚀的质量检测刻蚀⼯艺的最后⼀步是进⾏检查以确保刻蚀的质量，通常都是⽤⾃动检测系统进⾏的。

刻蚀工艺介绍范文刻蚀工艺是一种在半导体器件制造过程中广泛使用的技术，它通过化学和物理的方法将材料从表面或者内部剥离，以实现器件的结构和功能的定义。

刻蚀工艺可分为湿法刻蚀和干法刻蚀两种，每种方法都有不同的适用场合和优势。

湿法刻蚀是最早应用于半导体工艺中的刻蚀方法之一、它使用酸或碱溶液作为刻蚀液，通过溶解和化学反应来去除材料。

湿法刻蚀的优点是刻蚀速率较快，可以进行立体和非立体的刻蚀，并且可以选择性地去除目标材料。

湿法刻蚀的缺点是刻蚀深度难以控制，刻蚀液的处理和废液的处置会带来环境污染问题。

干法刻蚀是利用气体的物理和化学反应来去除材料。

它主要包括离子束刻蚀、反应离子刻蚀和物理气相刻蚀等方法。

干法刻蚀的优点是刻蚀速率较慢，刻蚀深度易于控制，可实现较高的刻蚀选择性，并且不会产生液体废液，符合环保要求。

干法刻蚀的缺点是设备成本较高，需要较为复杂的真空系统和气体处理系统。

刻蚀工艺的应用非常广泛，特别是在集成电路制造过程中。

刻蚀工艺可以用于定义集成电路中的通孔、晶体管沟槽、金属线和栅极等结构。

刻蚀工艺的准确性和可重复性对于实现高性能和高可靠性的器件非常重要。

刻蚀工艺的优化对于降低器件制造成本、提高器件性能和扩大器件功能都具有重要意义。

刻蚀工艺的优化主要包括增加刻蚀速率、提高刻蚀选择性和改善表面质量等方面。

为了增加刻蚀速率，可以通过增加刻蚀液的浓度、温度和搅拌速度等方法来提高刻蚀效率。

而为了提高刻蚀选择性，可以选择合适的刻蚀液、合适的刻蚀条件和合适的掩膜材料来实现。

在改善表面质量方面，可以使用气体混合物或者添加一些表面活性剂来减少表面缺陷和粗糙度。

总之，刻蚀工艺是一项关键的半导体器件制造技术，它可用于定义器件的结构和功能。

刻蚀工艺通过化学和物理的方法将材料从表面或者内部剥离，以实现器件的结构和功能的定义。

湿法刻蚀和干法刻蚀是常用的刻蚀方法，各具特点和优势。

刻蚀工艺的优化在提高器件性能、降低制造成本和实现器件功能扩展方面具有重要意义。
