气体质量流量计工作原理

质量流量计（MFC）原理质量流量计（MFC）原理及如何来选择使⽤⾸先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是⼀种精确测量⽓体流量的仪表，其测量值不因温度或压⼒的波动⽽失准，不需要温度压⼒补偿。

质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能⾃动控制⽓体流量，即⽤户可根据需要进⾏流量设定，MFC⾃动地将流量恒定在设定值上，即使系统压⼒有波动或环境温度有变化，也不会使其偏离设定值。

简单地说，质量流量控制器就是⼀个稳流装置，是⼀个可以⼿动设定或与计算机联接⾃动控制的⽓体稳流装置。

质量流量计/质量流量控制器的主要优点是什么？（1）流量的测量和控制不因温度或压⼒的波动⽽失准。

对于多数流量测控系统⽽⾔，很难避免系统的压⼒波动及环境和介质的温度变化。

对于普通的流量计，压⼒及温度的波动将导致较⼤的误差；对于质量流量计/质量流量控制器，则⼀般可以忽略不计。

（2）测量控制的⾃动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。

这样很容易实现对流量的数字显⽰﹑累积流量⾃动计量﹑数据⾃动记录﹑计算机管理等。

对质量流量控制器⽽⾔，还可以实现流量的⾃动控制。

通常，模拟的MFC/MFM输⼊输出信号为0～+5V或4～20mA，数字式MFC/MFM还配有RS232或RS485数字串⾏通讯⼝，能⾮常⽅便地与计算机连接，进⾏⾃动控制。

（3）精确地定量控制流量质量流量控制器可以精确地控制⽓体的给定量，这对很多⼯艺过程的流量控制﹑对于不同⽓体的⽐例控制等特别有⽤。

（4）适⽤范围宽，有很宽的⼯作压⼒范围，我们的产品可以从真空直到10MPa；可以适⽤于多种⽓体介质（包括⼀些腐蚀性⽓体，如HCL）；有很宽的流量范围，我们的产品最⼩流量范围可达0～5 sccm，最⼤流量范围可达0～200 slm。

流量显⽰的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程⽐为-- 50:1），因此在很多领域得到⼴泛应⽤。

科里奥利质量流量计工作原理
科里奥利质量流量计是一种常用的流量测量仪器，它利用科里奥利效应来测量气体的质量流量。

其工作原理如下：
1. 气体进入流量计后，流经一个热电偶和一个辅助热电偶。

热电偶的位置要求在气体的流动方向上。

2. 两个热电偶都受到一个恒定的加热电流作用，使其保持在一定的温度差（通常为10℃）。

3. 气体流过热电偶时，根据科里奥利效应，热电势的大小与流过热电偶的气体的质量成正比。

4. 由于气体的质量流量与流过热电偶的气体的质量有关，所以可以通过测量热电势的大小来得到气体的质量流量。

5. 测量到的电位信号经过放大和处理后，可以将其转换为标准的电流信号或数字信号，以便进行进一步的分析和记录。

总结起来，科里奥利质量流量计通过测量气体流过热电偶时引起的热电势变化来间接地得到气体的质量流量。

这种测量原理简单可靠，并且对气体的压力和温度变化不敏感，因此在工业自动化控制和科学研究领域得到广泛应用。

热式气体质量流量计-360百科热式气体质量流量计是利用热扩散和热分布的原理，利用气体带走热量的多少来计算流量。

其测量结果受温度、压力变化影响较小，量程比可达到30∶1，安装方式为插入式，基本没有压力损失，适用于测量介质组分比较稳定的干燥气体的流量。

1、工作原理：大流量：热扩散原理，利用气体带走多少热量决定流量；小流量：热分布原理；2、系统组成：简单无活动部件、常温一体化、高温分体式；3、适用测量介质：干燥气体，介质组分稳定；4、系统误差：±1% 质量流量精度；5、系统智能化：多项参数修改，智能化；6、检定：工厂标定数据储存在仪表里，可以现场检定仪表性能，结果可溯源；7、量程比：大量程比，保证精度的前提下30∶1；8、流量结果：质量流量，温度、压力变化影响小；9、温压补偿：不需要；10、安装：小口径：管道式；大口径：插入式；安装简单快捷：不需要保温\导压管路，前后；直管段：3D/5D；安装成本低：在管道360范围内任何角度都可以安装；11、维护：属于免维护型，如需维护，可以实现在线不停产插拔维护；12、工厂标定：密闭环路模拟实际工况标定每一台都要实际标定；13、响应时间：1s；14、压力损失：插入式基本没有压力损失；15、系统重复性：重复性较好；16、温度对测量系统精度的影响：在±25℃范围内，±0.04 %FS；在±25～50℃范围内，±0.06 %FS；17、压力对测量系统精度的影响：压力变化0.006895MPa，精度影响0.02% FS；18、系统造价：性价比非常高，小口径相对价格高，大口径比孔板产品还便宜。

热式气体质量流量计应用与安装隨着技术的发展，热式质量流量计应用得越来越广，在此情况下，对热式气体质量流量计的应用与安装做一些分析，本文作出如下分析，仅供参考。

标签：热式气体质量流量计;制造原理;应用;安装一、前言本文主要通过对热式质量流量计的介绍，通过绍质量流量计的原理、特点、应用范围，流量计的运行要求，阐述热式气体质量流量计的安装技术要求和应用注意事项。

二、热式质量流量计工作原理热式气体质量流量仪表其制造原理有两种，第一种是在测量管上建立一个热分布场，当介质沿温度分布场流动时，热分布场便随之改变，依据其特点称为热传导分布式流量计，因热分布场的建立是在一个特制的管段上，也称为管段式;第二种是利用金氏定律制造的流量计，金氏定律描述了热消散（冷却）效应与流速、温度之间的关系，在制造结构上由于其检测部分插入所测管道内，因而称为浸入式。

2.1、基于热分布原理所制造的热式气体质量流量计热分布式气体质量流量计的原理如下图1所示。

其结构及元件的作用如下：（1）流量传感器：将绕组、电阻、检测元件集成一管段内构成传感器。

（2）绕组：检测与加热，与电阻一起组成电桥。

（3）测量管内壁;与被测流体直接接触。

（4）转换器：含恒流电流（5）和放大器（6），主要作用是提供加热电源并对电流信号检测与输出。

其工作过程为：恒流电源（5）一个恒定的电流，电流通过线圈时产生热量，热量通过线圈的绝缘层、测量管传导给所测量的流体的边界层，再通过边界层传导给测量管内和介质。

当测量管内介质无流速时，其温度分布见测量管轴向温度分布中Q=0的虚线所示，在流体的上下两端处于一种对称分布状态，其对称线为测量管的中心线，在这种状态下电桥处于一种平衡的状态，其电流输出为零;如果测量管内有介质流动时（沿箭头方向），流体将部分热量由上游沿着箭头方向带给下游，从而改变了温度的分布（温度分部见测量管轴向温度分布中实线所示），温度改变导致检测电阻值的改变，电桥处于一种不平衡状态，产生电流输出，由电桥测出两组线圈电阻值的变化，进而求得两组线圈平均温度差ΔT。

热式气体质量流量计的工作原理热式气体质量流量计的工作原理热式气体质量流量计是一种通过测量气体传热能力来确定气体流量的仪器。

其工作原理基于热传导定律和恒温热源原理。

一、基本原理1. 热传导定律热传导定律是指在温度差的作用下，物质内部由高温区向低温区传递热量的规律。

根据此定律，可以通过测量物质中两点之间的温度差来确定物质中的能量传递速率。

2. 恒温热源原理恒温热源原理是指一个恒定温度的物体可以作为一个恒定的热源，从而使得在其周围流动的气体保持恒定的温度。

二、结构和工作过程1. 结构热式气体质量流量计主要由加热丝、测温丝、外壳和电路板等组成。

其中加热丝和测温丝分别被安装在管道内部，用于测量管道内部气体的传导能力。

2. 工作过程当气体通过管道时，加热丝不断地将热量传递给气体，使得气体的温度升高。

测温丝则用于测量管道内部气体的温度。

由于加热丝和测温丝之间存在一定的距离，因此在气体流过后，测温丝所测得的温度会有一个延迟。

根据恒温热源原理，当气体流量增加时，管道内部的气体流动速度也会增加。

由于气体流动速度的增加会导致测温丝所测得的温度变化更加迅速，因此可以通过比较不同时间点所测得的温度差来确定气体流量。

三、工作特点1. 精确性高热式气体质量流量计具有精确性高、响应速度快等特点。

其精确性主要取决于加热丝和测温丝之间的距离、电路板设计等因素。

2. 适用范围广热式气体质量流量计适用于多种气体介质，并可在较宽范围内进行流量检测。

同时，其结构紧凑、安装方便，可广泛应用于工业自动化、环境监测等领域。

3. 不易受环境影响热式气体质量流量计不受气体密度变化、湿度变化等环境因素的影响，因此具有较高的稳定性和可靠性。

四、应用领域热式气体质量流量计广泛应用于石油化工、食品医药、环保监测等领域。

例如，在石油化工生产过程中，热式气体质量流量计可用于测量管道内部液态或气态介质的流量，从而实现对生产过程的控制和优化。

在环保监测中，热式气体质量流量计可用于监测废气排放情况，从而确保环境保护的有效实施。

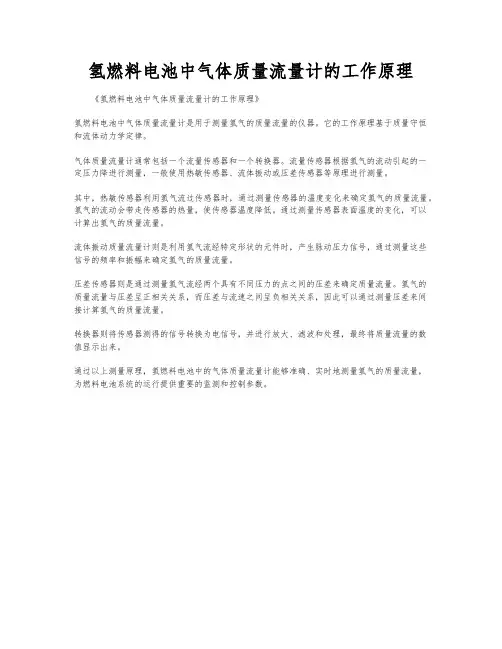

氢燃料电池中气体质量流量计的工作原理
《氢燃料电池中气体质量流量计的工作原理》
氢燃料电池中气体质量流量计是用于测量氢气的质量流量的仪器。

它的工作原理基于质量守恒和流体动力学定律。

气体质量流量计通常包括一个流量传感器和一个转换器。

流量传感器根据氢气的流动引起的一定压力降进行测量，一般使用热敏传感器、流体振动或压差传感器等原理进行测量。

其中，热敏传感器利用氢气流过传感器时，通过测量传感器的温度变化来确定氢气的质量流量。

氢气的流动会带走传感器的热量，使传感器温度降低。

通过测量传感器表面温度的变化，可以计算出氢气的质量流量。

流体振动质量流量计则是利用氢气流经特定形状的元件时，产生脉动压力信号，通过测量这些信号的频率和振幅来确定氢气的质量流量。

压差传感器则是通过测量氢气流经两个具有不同压力的点之间的压差来确定质量流量。

氢气的质量流量与压差呈正相关关系，而压差与流速之间呈负相关关系，因此可以通过测量压差来间接计算氢气的质量流量。

转换器则将传感器测得的信号转换为电信号，并进行放大、滤波和处理，最终将质量流量的数值显示出来。

通过以上测量原理，氢燃料电池中的气体质量流量计能够准确、实时地测量氢气的质量流量，为燃料电池系统的运行提供重要的监测和控制参数。

气体质量流量计原理气体质量流量计是一种用于测量气体流量的仪器，它将气体质量作为测量参数。

其原理基于热物理效应，可以用来测量各种气体的流量，广泛应用于化工、医药、冶金、航空等领域。

一、气体质量流量计的基本组成气体质量流量计主要由传感器、信号处理器、显示器和控制器四部分组成。

传感器是测量气体质量流量的核心部件，通常采用热毛细管技术、热膜技术或者微流控技术实现。

信号处理器接收传感器输出的信号，并将其转换为数字量，并进行校准、线性化等处理。

显示器将处理后的数据以数字或者图形的形式显示。

控制器则是对气体质量流量进行控制和调节的核心，通过控制阀门或者泵等设备实现。

二、热物理效应原理气体质量流量计的工作原理基于热物理效应。

当气体通过热丝或者热膜时，这个加热物体会失去一定的热量，且与气体流量成正比。

在气体流量不同的情况下，热丝或者热膜会产生不同的温度变化，进而实现气体流量的测量。

三、热毛细管技术热毛细管气体质量流量计是一种测量气体流量的传统技术。

其基本原理是利用热丝或者热膜加热毛细管中的气体。

通过测量热丝或者热膜的加热功率和温度变化，可以计算出气体的质量流量。

热毛细管气体质量流量计的特点是测量范围广，可以测量各种气体的流量。

热毛细管属于热敏元件，灵敏度不高，且在高速气流下容易受到干扰。

四、热膜技术热膜气体质量流量计是一种新型的传感器，其基本原理是采用热膜作为测量元件。

由于热膜的热导率比热丝低，因此在气体流动下，热膜的温度变化比热丝更为明显。

通过测量热膜表面温度的变化，可以得到气体质量流量的数据。

热膜气体质量流量计的特点是响应速度快、灵敏度高、输出信号稳定。

热膜的寿命较短，容易受到杂散热影响，需要经常进行校准和维护。

五、微流控技术微流控气体质量流量计是一种基于微流控技术的新型传感器。

其基本原理是通过微流道和微加热器等微观结构实现对气体流量的测量。

在气体流动过程中，微通道内的热量传递和质量交换等微观效应会影响气体温度和流速的变化，进而实现气体质量流量的测量。

热式气体质量流量计工作原理
热式气体质量流量计（或称热式流量计）是利用传感器受流体冷却效应变化来测量气体质量流量的仪器。

热式流量计通常由两个传感器组成，一个作为“加热器”，另一个作为“测温器”。

传感器通常采用可供直流通电的纯电阻丝或薄膜材料制成。

工作原理如下：
1. 加热器传感器：加热器被通电，使得传感器加热到设定温度，保持一个稳定的热平衡。

当气体流过加热器传感器时，气体带走了一部分热量，导致传感器温度降低。

2. 测温器传感器：测温器传感器位于加热器传感器的下游。

该传感器被设计为只测量气体的温度，而不受气体质量流量的影响。

3. 温差测量：通过测量加热器和测温器之间的温差来确定气体质量流量。

当气体流量增加时，气体带走的热量也增加，导致加热器温度下降更多，从而增加了加热器与测温器之间的温差。

4. 测量和计算：根据加热器与测温器之间的温差以及已知的加热器特性和气体性质，可以计算出气体的质量流量。

值得注意的是，热式流量计对气体的物性参数要求较高，如气
体密度、比热容等。

因此，在使用热式流量计时需要提供准确的气体物性参数，以获得更准确的流量测量结果。

热式气体质量流量计原理和标定过程热式气体质量流量计是一种常用的流体测量仪器，广泛应用于工业和实验室等领域。

它通过测量气体在流动过程中的热传导和冷却效应来确定气体的流速和质量流量。

本文将详细介绍热式气体质量流量计的原理和标定过程。

一、热式气体质量流量计的原理热式气体质量流量计的原理基于绝热条件下气体的热传导效应。

当气体流经热敏元件时，由于传热系数不同，导致热敏元件的温度产生变化。

根据流动气体的传热方程，可以得到流过热敏元件的气体流量和质量流量。

热式气体质量流量计的核心部件是热敏元件，通常采用铂丝或薄膜材料制成。

当气体流经热敏元件时，热敏元件受热后温度升高，然后通过传感器测量温度的变化，再根据气体的传热原理计算出流量和质量流量。

二、热式气体质量流量计的标定过程1.准备工作：首先需要准备标定装置，包括标定管道、标定阀门、标定仪表等设备。

接着对流量计进行吹扫清洗，确保测量精度。

2.标定装置安装：将标定装置连接到被测气体管道，确保连接紧密，避免漏气。

3.参数设置：将标定仪表的参数设置为被测气体的类型和流量范围，同时确定标定温度和压力。

4.标定过程：打开标定阀门，调节流量，使其逐渐增大，同时读取标定仪表的数据，记录下流量计的输出信号和被测气体的实际流量。

5.数据处理：根据标定数据，进行曲线拟合和数据处理，得到流量计的输出标定曲线和误差范围。

6.标定结果验证：通过再次调节流量并比对实际测量值和标定曲线的输出值，确认标定结果的准确性。

热式气体质量流量计的标定是保证其准确测量的重要环节。

只有经过严格的标定过程，才能确保流量计的测量结果准确可靠。

三、热式气体质量流量计的应用热式气体质量流量计主要应用于工业生产中的气体流量测量和控制，广泛用于化工、冶金、石油、天然气等领域。

它具有测量精度高、稳定性好、响应速度快等优点，是流体测量领域中的重要仪器之一。

在实验室领域，热式气体质量流量计也被广泛应用于科研领域的气体流量测量和控制。

气体流量计的种类及工作原理
气体流量计根据工作原理的不同可以分为多种类型，以下是其中几种常见的气体流量计及其工作原理：
1. 浮子流量计：浮子流量计通过在管道中安装一个浮子，测量流体通过管道的速度和流量。

浮子的位置根据流体流速而变化，从而通过读取浮子位置的方式来确定流量。

2. 质量流量计：质量流量计通过测量通过管道的气体的质量来确定流量。

它利用传感器测量气体中的物理性质（如热导率、声速或震动频率）与质量流量之间的关系，从而计算流速。

3. 旋涡流量计：旋涡流量计利用流体流过一个具有特殊形状的物体时引起的旋涡脱落频率与流量之间的关系来测量流量。

测量原理基于斯特劳哈尔数（Strouhal number）。

4. 压力差流量计：压力差流量计通过测量气体通过管道时的压力差来估算流量。

它基于伯努利方程，通过测量魔所管道前后的压力差来计算流速和流量。

5. 超声波流量计：超声波流量计使用超声波传感器发送和接收声波
信号，通过测量声波在流体中传播的时间来计算流速和流量。

根据传感器位置的不同，可以分为入口式和涵道式两种类型。

这些是常见的气体流量计类型和其工作原理的简要介绍，具体的选择取决于应用需求和要测量的气体特性。

不同类型的气体流量计在精度、适用范围和成本等方面可能存在差异。

质量流量计（MFC）原理及如何来选择使用首先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是一种精确测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿。

质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能自动控制气体流量，即用户可根据需要进行流量设定，MFC自动地将流量恒定在设定值上，即使系统压力有波动或环境温度有变化，也不会使其偏离设定值。

简单地说，质量流量控制器就是一个稳流装置，是一个可以手动设定或与计算机联接自动控制的气体稳流装置。

质量流量计/质量流量控制器的主要优点是什么？（1）流量的测量和控制不因温度或压力的波动而失准。

对于多数流量测控系统而言，很难避免系统的压力波动及环境和介质的温度变化。

对于普通的流量计，压力及温度的波动将导致较大的误差；对于质量流量计/质量流量控制器，则一般可以忽略不计。

（2）测量控制的自动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。

这样很容易实现对流量的数字显示﹑累积流量自动计量﹑数据自动记录﹑计算机管理等。

对质量流量控制器而言，还可以实现流量的自动控制。

通常，模拟的MFC/MFM输入输出信号为0～+5V或4～20mA，数字式MFC/MFM还配有RS232或RS485数字串行通讯口，能非常方便地与计算机连接，进行自动控制。

（3）精确地定量控制流量质量流量控制器可以精确地控制气体的给定量，这对很多工艺过程的流量控制﹑对于不同气体的比例控制等特别有用。

（4）适用范围宽，有很宽的工作压力范围，我们的产品可以从真空直到10MPa；可以适用于多种气体介质（包括一些腐蚀性气体，如HCL）；有很宽的流量范围，我们的产品最小流量范围可达0～5 sccm，最大流量范围可达0～200 slm。

流量显示的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程比为-- 50:1），因此在很多领域得到广泛应用。

质量流量计工作原理质量流量计是一种用于测量流体质量流量的仪器，它通过测量流体的质量来确定流体的流量。

质量流量计的工作原理基于质量守恒定律和动量守恒定律，通过测量流体的质量和速度来计算流体的流量。

本文将介绍质量流量计的工作原理及其应用。

质量流量计的工作原理基于质量守恒定律，质量守恒定律是指在封闭系统内，系统的质量不会发生变化。

质量流量计利用这一原理来测量流体的质量流量。

当流体通过质量流量计时，流体的质量不会发生变化，因此可以通过测量流体的质量来确定流体的流量。

质量流量计的工作原理还基于动量守恒定律，动量守恒定律是指在封闭系统内，系统的动量不会发生变化。

质量流量计利用这一原理来测量流体的流速，通过测量流体的流速和质量来计算流体的流量。

质量流量计通常配有流速传感器，用于测量流体的流速，然后根据流速和质量来计算流量。

质量流量计通常包括质量传感器和流速传感器。

质量传感器用于测量流体的质量，流速传感器用于测量流体的流速。

质量传感器通常采用压力传感器或者称为质量平衡传感器，通过测量流体对传感器的压力来确定流体的质量。

流速传感器通常采用涡街流量传感器或者超声波流量传感器，通过测量流体的流速来确定流体的流量。

质量流量计的工作原理可以简单概括为：通过测量流体的质量和流速来确定流体的流量。

质量流量计可以用于测量液体、气体甚至固体的流量，因此在工业生产、环境监测、实验室研究等领域有着广泛的应用。

质量流量计的工作原理使其具有许多优点，例如精度高、稳定性好、可靠性高、适用范围广等。

因此，质量流量计在工业生产、环境监测、实验室研究等领域得到了广泛的应用。

总之，质量流量计是一种用于测量流体质量流量的仪器，其工作原理基于质量守恒定律和动量守恒定律，通过测量流体的质量和流速来确定流体的流量。

质量流量计具有精度高、稳定性好、可靠性高、适用范围广等优点，在工业生产、环境监测、实验室研究等领域有着广泛的应用。

气体质量流量计原理
气体质量流量计是一种用于测量气体质量流量的仪器。

它基于质量守恒定律和质量流率的定义原理。

气体质量流量计通常由下列组件组成：流量传感器、转换器和显示装置。

流量传感器是气体质量流量计的核心部件，它的作用是将气体质量流量转换成电信号。

其中最常用的传感器是热式传感器。

热式传感器利用气体流过导热体时，导热体的温度变化与气体流量成正比的原理。

传感器中通过电流加热导热体使其保持一定温度，当气体流过时，导热体的温度会发生变化。

通过测量导热体温度变化的电信号，可以确定气体流量的大小。

转换器是气体质量流量计的关键部件，它将传感器输出的电信号转换成标准单位的气体质量流量。

转换器通常由放大器、滤波器和AD转换器组成。

放大器用于放大传感器输出信号的幅值，以增加信号的可测量范围；滤波器则用于滤除噪声干扰，以保证测量结果的准确性；AD转换器将模拟信号转换为数字
信号，以便于处理和显示。

显示装置是气体质量流量计的输出界面，它将转换器输出的数字信号转换成可读的数据，通常以流量的质量或体积为单位。

常见的显示装置包括数字显示屏、指针式表盘和计算机界面等。

总之，气体质量流量计通过测量气体流经的导热体温度变化，将其转换成电信号，并经过转换器处理后输出气体质量流量的数值。

它在许多工业领域中广泛应用，例如石油化工、能源、环境保护等。

质量流量计工作原理
质量流量计是一种用于测量流体流量的设备，它基于质量守恒原理和测量原理来实现流量测量。

其工作原理如下：
1. 测量原理：
质量流量计采用物理或机电式传感器来测量流体的质量流速。

其中常见的测量原理包括热失重法、振荡法、压差法等。

以下以热失重法为例进行说明：
热失重法根据流体通过传感器时所带走的热量的变化来间接测量流量。

通过在流体流经路径上放置一个加热元件和一个温度传感器，当流体流经时，加热元件会将一定量的热量传递给流体，而温度传感器则测量流体的温度变化。

根据温度变化的幅度和速度，可以计算流体的质量流速。

2. 工作原理：
在工作时，质量流量计将被测流体引导通过测量路径，流体流经路径时会与传感器发生热量交换或其他物理变化。

传感器会将这种变化转化为电信号，然后传递给信号处理部分进行分析和计算。

信号处理部分通常包括放大器、滤波器、模数转换器等，它们将传感器产生的微弱信号放大、滤波并转化为数字信号。

数字信号经过计算和解析后可以得到流体的质量流速数据。

3. 数据处理与输出：
质量流量计通过处理和分析传感器所产生的信号，得出准确的质量流速数据。

这些数据可以通过显示屏、通信接口等方式进行输出，供使用者查看和使用。

质量流量计工作原理基于测量原理和信号处理，通过测量流体的物理变化、数值计算和数据分析来实现对流体质量流速的测量和输出。

气体质量流量计工作原理
气体质量流量计的工作原理是基于质量守恒定律和热力学原理。

该流量计通过测量气体流过单位时间的质量来确定气体的质量流量。

气体质量流量计内部有一个流体传感器，通常是热敏传感器。

当气体通过流量计时，传感器表面的加热元件将流过的气体加热到一个固定的温度，然后利用传感器测量流过加热元件的功率。

由于气体的质量是固定的，所以流过加热元件的气体的质量与传感器测量的功率成正比。

根据热传导原理，在流量计的加热元件上会产生一个温度梯度，流过的气体会带走加热元件的热量，从而使加热元件降温。

同时，流量计内部还设置有一个温度传感器，用于测量加热元件表面的温度。

根据加热元件降温的速率以及温度传感器测量的温度，可以计算出流经加热元件的气体的质量。

综上所述，气体质量流量计通过测量加热元件的功率、温度以及热传导速率来确定气体的质量流量。

这种流量计具有精度高、响应快的特点，广泛应用于工业自动化控制和流程监测中。

关于热式气体质量流量计量原理热式气体质量流量计（Thermal Mass Flow Meter）是一种利用热量传导原理测量气体质量流量的设备。

它适用于测量各种气体的流量，包括常见气体、腐蚀性气体和高纯度气体等。

热式气体质量流量计的基本原理是通过测量气体通过测量管时的热量转移来确定气体的质量流量。

该装置由两个传感器组成，一个称为热丝传感器，另一个是温度传感器。

热丝传感器被加热，当气体通过测量管时，气体带走热量，导致热丝传感器的温度下降。

温度传感器用于测量热丝传感器的温度变化，并将其转换为电信号。

根据热量传导原理，当气体的质量流量增加时，热丝传感器上的温度下降的速率也会增加。

通过测量热丝传感器的温度变化率，可以计算气体的质量流量。

基本的计算公式如下：Qm=C*(Ts-To)其中，Qm表示气体的质量流量，C是一个常数，Ts是热丝传感器的温度下降速率，To是环境温度。

热式气体质量流量计有多种型号和结构，常见的有热丝式、热板式和热膜式三种。

不同类型的气体质量流量计基本原理相同，但具体实现方式略有不同。

热丝式气体质量流量计是最常见的类型之一、它由一个薄丝电阻加热器、两个温度敏感电阻和一个测量管组成。

薄丝电阻加热器通过加热薄丝来保持其温度不变，以消除环境温度的影响。

当气体通过测量管时，它带走薄丝上的热量，导致温度下降。

两个温度敏感电阻被用来测量热丝的温度变化。

通过测量这些温度变化，可以确定气体的质量流量。

热板式气体质量流量计是另一种常见的类型。

它由一个加热电阻、两个温度敏感电阻和一个热板组成。

热板被加热电阻加热，保持其温度不变。

当气体通过热板时，它带走热量，导致热板的温度下降。

两个温度敏感电阻用于测量温度的变化。

通过测量温度变化，可以确定气体的质量流量。

热膜式气体质量流量计是一种较新的技术，它利用微型薄膜作为传感器。

热膜通过热阻变化来识别流体的质量流量。

热膜和热丝式、热板式相比，具有更低的热容灵敏度和响应时间。

气体质量流量计原理
气体质量流量计是一种用于测量气体流量的仪器，它通过测量单位时间内通过
管道的气体质量来确定流量。

它的工作原理基于热物理性质和质量守恒定律，下面我们来详细介绍一下气体质量流量计的原理。

首先，气体质量流量计利用热物理性质来进行测量。

当气体通过流量计的传感
器时，传感器会受热丝或热敏电阻的加热作用，气体的流动会带走热量，导致传感器温度下降。

通过测量传感器温度的变化，可以确定气体的流量。

这是基于热量传导的原理，即流过传感器的气体质量与传感器温度变化成正比。

其次，气体质量流量计还利用质量守恒定律进行测量。

根据质量守恒定律，单
位时间内通过管道的气体质量等于流量乘以密度。

因此，通过测量单位时间内通过管道的气体质量，可以确定气体的流量。

这是基于质量守恒的原理，即通过测量气体质量来计算流量。

除了以上两点，气体质量流量计还利用了气体的物理性质来进行测量。

不同种
类的气体在相同条件下具有不同的密度，因此在测量气体流量时需要考虑气体的种类。

气体质量流量计通常会根据不同的气体种类进行修正，以确保测量结果的准确性。

总的来说，气体质量流量计的原理基于热物理性质、质量守恒定律和气体物理
性质。

通过测量传感器的温度变化和气体质量，可以确定气体的流量。

在实际应用中，需要考虑气体的种类以及修正，以确保测量结果的准确性。

以上就是气体质量流量计的原理，希望能对大家有所帮助。

如果还有其他问题，欢迎随时咨询。
