热敏电阻式冷却液温度传感器的工作原理课件

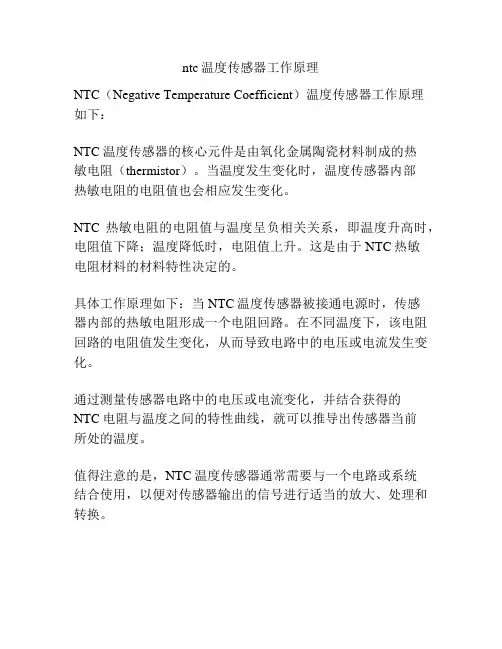

ntc温度传感器工作原理
NTC（Negative Temperature Coefficient）温度传感器工作原理
如下：
NTC温度传感器的核心元件是由氧化金属陶瓷材料制成的热
敏电阻（thermistor）。

当温度发生变化时，温度传感器内部
热敏电阻的电阻值也会相应发生变化。

NTC热敏电阻的电阻值与温度呈负相关关系，即温度升高时，电阻值下降；温度降低时，电阻值上升。

这是由于NTC热敏
电阻材料的材料特性决定的。

具体工作原理如下：当NTC温度传感器被接通电源时，传感
器内部的热敏电阻形成一个电阻回路。

在不同温度下，该电阻回路的电阻值发生变化，从而导致电路中的电压或电流发生变化。

通过测量传感器电路中的电压或电流变化，并结合获得的
NTC电阻与温度之间的特性曲线，就可以推导出传感器当前
所处的温度。

值得注意的是，NTC温度传感器通常需要与一个电路或系统
结合使用，以便对传感器输出的信号进行适当的放大、处理和转换。

热电阻pt100温度传感器电路图⼯作原理图解 PT100是⼀种正温度系数的热敏电阻。

说到什么是正温度系数？就必须要结合负温度系数来讲了。

随着温度的升⾼，电阻的阻值变⼤，就是正温度系数的热敏电阻，相反，如果随着温度的升⾼，电阻的阻值变⼩，就是负温度系数的热敏电阻。

PT100之所以应⽤很⼴泛，不仅是因为它可以测的温度范围宽(零下⼏⼗度到零上⼏百度)，还因为它的线性度⾮常好。

“线性度”，说的直⽩⼀点就是温度每变化⼀度，电阻的阻值升⾼的幅度是基本相同的。

这样，就⼤⼤的简化了我们的程序。

不过，PT100也有它的缺点，就是温度每上升⼀度，阻值变化太⼩了，只有0.39欧姆。

这样就需要硬件上提供⾼精度低噪声的转换。

⽹上流传有很多电路，很多电路其实都是不能当作产品⽤的。

下⾯给⼤家提供⼀种⾼精度的电路，就是成本有些⾼，不过品质好。

对于测温电路，其实有很多可以值得研究的地⽅，⼩电路有⼤智慧。

⽐如，你可以⼀眼就看出来这个电路不能测零下的温度吗？你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗？你可以修改这个电路，让它可以测到你所需要的温度范围吗？如果把反相(-IN)和同相(+IN)两条线调换，后果如何？ 看看，你觉得电路简单，那么上⾯的问题都可以回答吗？ 电路解释： 越简单的电路，稳定性就越好。

该电路中的四个电阻都需要⽤0.1%精度的。

电路只⽤了⼀个电桥和⼀个差分放⼤器。

R2 R3 R4与PT100组成电桥电路，REF3030为电桥电路提供标准的3.00V电压。

AD623⽤⼀个2K的放⼤反馈电阻精确的把电桥的压差放⼤51倍。

（为什么是51倍，详见AD623的datasheet） PT100接法： 细⼼的⼩伙伴，会研究⼀下PT100的接法。

PT100⼀般有两线和三线的传感器。

因为线本⾝肯定有电阻，⽽上⾯也提到过，每变化⼀度，PT100只变化0.39欧姆，那么如果PT100的线很长的话，电阻就越⼤，线不同，电阻就不同，就肯定会⼤⼤的影响测出来的结果。

冷却液温度传感器的原理1. 什么是冷却液温度传感器冷却液温度传感器，听起来是不是有点高大上？其实就是一个小玩意儿，负责监测汽车引擎冷却液的温度。

说白了，它就像你汽车里的温度计，时刻关注着引擎的“脉搏”。

你想啊，要是引擎过热，那可就麻烦大了，轻则冒烟，重则烧毁，得不偿失啊！2. 传感器的工作原理2.1 热敏电阻的作用冷却液温度传感器的核心部分其实是个热敏电阻，这东西对温度的变化特别敏感，像是个无时无刻不在做体温监测的小家伙。

当冷却液温度升高的时候，热敏电阻的电阻值也会跟着变，这就像人发烧时体温计的水银柱一样，温度越高，电阻值变化越大。

2.2 信号传输传感器感知到的电阻变化会转化为一个电信号，然后通过电线传输到汽车的电脑系统。

这就像你告诉你的朋友：“哎，我这儿热得不行！”然后他们立马就明白你的状况一样。

汽车的电脑收到信号后，会判断冷却液的温度，并根据情况调节风扇、冷却液流量等，以保持引擎在最佳工作状态。

3. 传感器的重要性3.1 保持引擎健康说到冷却液温度传感器的重要性，简直可以说是引擎健康的守护神！想象一下，没有它的存在，你的引擎就像失去了导航的小船，随时都有翻船的风险。

温度过高，可能导致发动机部件过热，甚至熔化，后果可想而知，修车的费用可是个不小的数字。

3.2 提高燃油效率而且，你知道吗？这个小小的传感器还能帮助你省油！是的，它可以让引擎保持在最佳工作温度范围内，进而提高燃油效率。

温度合适的时候，燃料燃烧得更彻底，效率自然就高了，别小看这点，长此以往，省下来的油钱可是够你吃一顿大餐的。

4. 常见问题与维护4.1 传感器故障的表现当然啦，这个传感器也不是铁打的，时间久了难免会出现问题。

比如，如果你发现仪表盘上的温度表老是飘忽不定，或者发动机灯突然亮了，那可能就是传感器出问题了。

这时候，你可得引起注意，别等到问题大了才来后悔。

4.2 维护与检查定期检查传感器的状态也是很有必要的。

就像我们自己要定期体检一样，汽车也需要“保养”。

热敏电阻温度传感器工作原理
热敏电阻温度传感器是一种利用热敏电阻材料的电阻随温度变化的特性来测量温度的装置。

其工作原理如下：
热敏电阻材料是一种电阻值随温度变化的半导体材料，其电阻值随温度的升高而降低，反之亦然。

这是因为在材料内部，随着温度的升高，电子和空穴的浓度也随之升高，导致电流通过材料时的阻力降低。

因此，热敏电阻的电阻值可以通过测量电流经过它时的电压得到。

根据欧姆定律，电阻值可以通过测量电流和电压之间的关系得到。

因此热敏电阻温度传感器会将电流通过热敏电阻，然后测量电阻两端的电压，再根据欧姆定律计算出电阻值。

为了准确测量温度，通常会使用一个补偿电路来消除电线电阻的影响，这样可以提高测量的精度。

补偿电路通常会根据热敏电阻温度特性的知识，调节所加的电压或电流来抵消电线电阻对温度测量的影响。

总之，热敏电阻温度传感器通过测量热敏电阻材料电阻值随温度变化的特性，来间接地测量温度。

热敏电阻温度传感器工作原理
热敏电阻温度传感器是一种常见的温度测量元件，其工作原理基于热敏材料的电阻随温度的变化而变化。

热敏电阻温度传感器通常由热敏材料和电路组成。

热敏材料是电阻随温度变化的关键部分，常见的热敏材料有氧化锌、铂、镍、铜等。

当热敏电阻温度传感器暴露在环境中，热敏材料会吸收周围的热量，温度升高时，热敏材料内部的自由电子因热激发增多，使其电阻值减小；温度降低时，电子减少，导致电阻值增大。

为了准确测量温度，热敏电阻通常与一个精确的参考电阻相连，形成电桥电路。

该电桥电路通过测量电桥上的电压来计算温度变化。

当热敏电阻温度传感器中的热敏材料温度发生变化时，电桥电路中的电流也会发生变化，通过对电流变化的测量和计算，可以得到与温度相对应的电阻值。

热敏电阻温度传感器具有简单、可靠、成本低等优点，在许多应用领域得到广泛应用。

例如，它可以用于家电中的温度监测和控制，工业自动化过程中的温度测量，以及医疗设备等领域。

热敏电阻温度传感器工作原理和结构一、热敏电阻温度传感器的工作原理热敏电阻是一种把温度变化转换为电阻变化的传感器，它利用热敏元件的电阻随温度变化的特性，将温度变化转换为电压、电阻或电流变化，从而检测温度变化。

热敏电阻使量测温度变化变得容易，它实现了使温度变化能够被检测、控制和调节的技术原理。

热敏电阻的工作原理是：当温度变化时，热敏元件的电阻会发生变化，这是因为热敏元件中某种特定材料，其电阻随温度变化而变化。

温度升高时，元件中的电阻会升高，而温度降低时，元件中的电阻会降低。

因此，我们可以根据温度变化而调节热敏电阻的电阻值，从而实现温度测量和控制。

二、热敏电阻温度传感器的结构热敏电阻一般由一个有机金属或碳纤维制成，其外形形状为环状，也可能是椭圆形，矩形或其他形状。

热敏电阻的内部结构一般由金属芯、护套、接线线头和绝缘层组成。

金属芯一般是由一种特定的金属组成的环，金属芯的电阻值随温度的变化而变化。

护套一般由烙铁锡或其他金属组成，它的作用是保护金属芯并防止热传导。

接线头一般是铜线或金属片，用于连接热敏电阻和其他设备，以便检测和控制温度。

绝缘层一般是使用胶、纸或其他材料制成的塑料袋，用于保护热敏电阻并防止接线头的接触。

热敏电阻与电子设备接口的结构有多种，比如插头、插座、双头接线端子、碳芯等。

插头一般是直接将金属芯和接线头插入陶瓷、塑料或者有机玻璃中，形成一个水密的插头，以便连接热敏电阻和其他设备。

插座也是一种接口结构，它是将金属芯和接线头插入陶瓷、塑料或者有机玻璃中，形成一个水密的插座，以便连接热敏电阻和其他设备。

双头接线端子结构也是相似的，就是将金属芯和接线头两端分别插入陶瓷、塑料或者有机玻璃中，形成一个水密的接线端子，以便连接热敏电阻和其他设备。
