焊接电路板注意事项

焊接电路板注意事项
焊接电路板是电子行业常见的一个工作环节，正确的焊接能够保证电路板的正常使用和稳定性。

以下是焊接电路板的注意事项：
1. 确保工作环境清洁整洁：在焊接电路板前，要确保工作环境干净整洁，避免灰尘、杂物等进入焊接区域，影响焊接质量。

2. 商品材料不可少：确保使用的焊锡丝、焊锡膏以及焊接工具等均为优质商品材料，以确保焊接的质量和稳定性。

3. 注意电路板定位：在焊接电路板前，要确保将电路板正确地定位在焊接台上，避免错位或者晃动导致焊接不准确。

4. 合理控制焊温和焊时间：根据电路板的具体要求，确定合适的焊接温度和焊接时间，过高的温度和过长的焊接时间都会导致焊接不良。

5. 均匀施焊膏：在电路板上施焊膏时，要保持均匀和适量，避免过量或者不足的情况发生。

6. 控制焊锡量：焊接电路板时，要注意控制焊锡的量，避免过多或者过少的情况，以确保焊点的牢固性和可靠性。

7. 焊接位置选择：在焊接电路板时，要选择合适的位置进行焊接，避免焊接过程中的热量传导到其他组件或者焊接位置不合理导致焊接不良。

8. 避免二次焊接：电路板焊接后，要及时将焊点清理干净，避免焊点之间的连接产生二次焊接，导致电路板故障。

9. 使用焊接工具正确：在焊接电路板时，要使用合适的焊接工具，并按照使用说明进行操作，避免使用不当导致焊接质量不理想或者安全事故发生。

10. 检验焊接质量：在焊接完成后，要进行焊接质量的检验，包括焊点牢固性、焊点间距、焊接温度等，以确保焊接的质量和电路板的可靠性。

总之，焊接电路板需要细心和耐心，遵循焊接的标准和注意事项，确保焊接质量和电路板的可靠性。

一、电路板焊接流程及其注意事项1、焊接微小器件（电阻、电容等）。

2、焊接电源部分，并进行电源的调试，确保各组电源的正确无误。

3、焊接IC。

4、焊接接插件。

5、电路焊接完毕，酒精浸泡10分钟左右，用刷子洗刷干净，晾干。

6、电路板的检查：A、元件有没有错焊、漏焊。

B、元件的方向、极性是否正确。

C、仔细检查是否有短路和虚焊。

注：电路板检查应重复两三次。

二、电路板焊接工艺要求：1、正确：保证每个元件的正确无误。

2、美观：元器件摆放端正，焊接点圆滑。

3、牢固：保证元器件焊接牢固可靠。

三、整机测试1、编码器的测试：准备工作：准备好调制器一台，节目源（如DVD等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，视频线三根，S端子连接线、音频线、码硫数据线（双Q9线）、射频线（L16转F 头）各一根。

测试步骤：A.连接好各种数据线和电源线，开机，查看显示屏，看显示是否正常。

B.操作键盘，首先将编码器调用一次默认设置。

C.在电视机上查看图像效果，看图像是否正常。

D.用电吹风给编码器慢慢加温，观察图像是否正常。

E.用手敲打编码器，观察图像是否正常。

F.重复多次开关机，看编码器是否很正常工作。

G.接口检查：更换不同的数据接口进行检查。

注：以上操作过程所涉及的具体操作方法请查看产品操作说明书，对应说明书所注明的功能做一次检查。

测试结束：在以上检查过程，图像和声音一直是流畅的设备为合格设备。

2、复用器测试：准备工作：准备好调制器一台，编码器一台，节目源（如DVD 等）一台，卫星接收机（用作接收调制器信号）一台，电视机一台，码流数据线两根，视频线、音频线、（双Q9线）、射频线（L16转F 头）各一根。

测试步骤：A.连接好各种数据线和电源线，开机，看显示屏查看显示是否正常。

B.操作键盘，首先将复用器调用一次默认设置。

C.在电视机上查看图像效果，看图像是否正常。

D.用电吹风给复用器慢慢加温，观察图像是否正常。

E.用手敲打复用器，观察图像是否正常。

电路板焊接注意事项一、前言电路板焊接是电子制造中最基本的工艺之一，也是最容易出错的环节之一。

在进行电路板焊接时，需要注意一些细节和技巧，以确保焊接质量和稳定性。

本文将介绍电路板焊接的注意事项。

二、材料准备1. 选择合适的焊锡丝：应根据电路板的尺寸和元器件的大小选择不同直径的焊锡丝。

2. 氟化剂：氟化剂可以帮助提高焊锡丝与元器件之间的粘附力，从而提高焊接质量。

3. 清洁剂：清洁剂可以用来去除元器件表面上可能存在的油脂或污垢。

三、设备准备1. 焊锡台：应选择具有可调节温度控制功能的焊锡台。

2. 烙铁头：应根据不同元器件大小选择不同形状和尺寸的烙铁头。

3. 夹具：夹具可以帮助固定元器件，防止其在焊接过程中移动或倾斜。

四、焊接技巧1. 元器件安装：在安装元器件时，应注意元器件的方向和位置，确保其正确安装。

2. 烙铁温度：烙铁温度应根据元器件的大小和焊锡丝的直径进行调整，以避免过高或过低的温度影响焊接质量。

3. 氟化剂使用：应在焊接之前将氟化剂涂抹在焊点上，以提高焊接质量。

4. 焊锡丝使用：在使用焊锡丝时，应注意不要过多或过少，以避免对电路板造成损害。

5. 焊点检查：在完成焊接后，应检查每个焊点是否牢固，并排除可能存在的短路或开路问题。

五、注意事项1. 保持清洁：在进行电路板焊接时，应保持工作环境和设备清洁，并定期清理烙铁头和夹具等设备。

2. 保持稳定：在进行电路板焊接时，应尽可能保持手部稳定，并避免用力过大或过小。

3. 防止静电：静电可能会对元器件造成损害，因此，在进行电路板焊接时，应注意防止静电干扰。

六、总结通过本文介绍的注意事项，可以帮助您更好地进行电路板焊接，并确保焊接质量和稳定性。

在实际操作中，还需要根据具体情况进行调整和改进，以适应不同的电子制造需求。

电路板焊接知识和操作规程一、电路板焊接知识1.焊接方法：常见的电路板焊接方法有手工焊接、波峰焊接、热风烙铁焊接等。

2.焊接材料：焊接材料包括焊锡丝、焊锡膏、焊锡球等。

选择合适的焊接材料可以提高焊接质量。

3.焊接温度：焊接温度对焊接质量起着至关重要的影响。

温度过高会损坏电子元器件，温度过低会影响焊接的牢固度。

4.焊接时间：焊接时间也是影响焊接质量的重要因素。

时间过长可能导致元器件损坏，时间过短则焊接不牢固。

5.焊接技术：电路板焊接要求焊点坚固、焊接表面光洁、焊接位置准确。

掌握正确的焊接技术可以提高焊接质量。

二、手工焊接操作规程1.准备工作：准备好所需的焊接材料，包括焊锡丝、焊锡膏、焊锡球等。

检查焊接工具是否正常。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.调整焊接温度：根据焊接材料的要求，调整焊接温度。

一般情况下，焊接温度为250-300℃。

4.涂抹焊锡膏：使用刷子或棉线涂抹适量的焊锡膏在焊点周围，以提高焊接质量。

5.切割焊锡丝：根据需要的长度，使用剪刀或刀片将焊锡丝切割成合适的长度。

6.焊接元器件：将焊锡丝缠绕在焊接位置的引脚周围，使用烙铁加热焊点，直到焊锡融化并覆盖整个焊点。

7.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

8.清洗电路板：将焊接后的电路板重新清洗，去除焊锡膏和其他残留物。

9.检测电路板：使用测试仪器检测焊接后的电路板的电气性能，确保焊接质量符合要求。

三、波峰焊接操作规程1.准备工作：准备好焊接所需的电路板和元器件，调整好焊接机的参数。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.插件：将元器件插入电路板相应的插孔或焊盘中。

4.进行焊接：将电路板放入焊接机的波峰焊接工作台上，调整好焊接机的波峰温度和速度。

按下开始按钮，波峰焊接机将自动完成焊接过程。

5.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

pcb电路板焊接注意事项
1. 嘿，可别小瞧了 pcb 电路板焊接这事儿啊！就像搭积木一样，一步错步步错！比如你要是没把焊点清理干净，那后面能不出问题吗？
2. 焊接的时候可得小心再小心啊！这可不是闹着玩的，你想想，要是不小心烫到自己了，那得多疼啊！就像被小虫子狠狠咬了一口似的。

3. 哎呀呀，焊接温度可太重要啦！太高了会烧坏电路板，那不就完蛋了嘛！就好比煮鸡蛋，火候太大鸡蛋就煮破啦！
4. 注意焊接时间啊朋友们！太短了焊不牢，太长了又会损坏，这和跑步一样，时间把握不好怎么能行呢！比如你跑太快一下就累垮了。

5. 千万千万别让电路板沾上水啊！这就跟手机不能进水一个道理，不然可就全完啦，难道你想看到自己的心血白费吗？
6. 焊接工具得选对呀！不然就像拿错了武器上战场，怎么能打胜仗呢！比如说拿个小勺子去挖地，能行吗？
7. 焊接的位置一定要准确啊！要是偏了一点，那整个电路可能都不通啦！就好像射箭没射中靶心一样让人懊恼啊！
8. 别小看那些小零件啊，焊接它们可得用心！这就像照顾小婴儿一样，得细心再细心，不然它们“哭闹”起来可不好哄啊！
9. 焊接的时候要保持专注啊！要是分心了，出了错可别后悔哟！就跟开车不专心会出事一样危险呢！
10. 记住这些注意事项啊大家！不然等出了问题再后悔可就来不及啦！这就像考试前不复习，到时候只能干着急啊！
我的观点结论：pcb 电路板焊接真的需要特别注意这些方面，只有这样才能保证焊接的质量和效果。

电路板焊接技巧个人总结
电路板焊接是电子制作过程中非常重要的一步，下面是一些电路板焊接的个人总结技巧：
1. 贴片元件焊接：注意正确的焊接方向，确保焊接的元件与电路板相匹配。

使用足够
的焊锡，但避免过量的焊锡造成短路。

同时，焊接时要保持稳定的手部姿势，确保焊
接点对齐。

2. 通过孔小元件焊接：在通过孔小元件焊接时，避免过多的热量和焊锡浸泡在孔上，
以免烧毁电路板。

在焊接之前，用针对性较小的锡吸取工具吸取焊料和废弃物。

3. 使用适当的焊锡和焊垫：根据电路板的要求，选择合适的焊锡线径。

焊接线径太细
可能导致焊接不牢固，而太粗的焊接线径可能会导致短路。

另外，电路板上的焊垫也
要注意保持干净，以确保焊接质量。

4. 适当的温度和时间：不同的焊接需要不同的温度和时间。

确保焊接铁的温度恰到好处，过高的温度可能会损坏电路板。

焊接时间也要适中，不要过长，否则会产生过热。

5. 使用焊接辅助工具：使用帮助焊接的辅助工具，如镊子、焊锡台等，以确保焊接的
准确性和稳定性。

此外，使用助焊剂和镀锡线等工具，可以更方便地焊接。

以上是电路板焊接技巧的个人总结，希望对你有所帮助！。

电路板的焊接技巧电路板焊接技巧是指在电路板上进行元件焊接时，为了保证焊接的质量和稳定性，需要掌握一些焊接技巧。

下面我将详细介绍电路板焊接的技巧和注意事项。

首先，选择合适的焊接工具和材料非常重要。

常用的焊接工具有焊接铁、焊锡剂、焊锡丝等。

焊接铁要选择锡头比较小的，以适应焊接小尺寸元件的需要。

焊锡剂可以提高焊锡的润湿性和导热性。

焊锡丝要选择合适的规格，通常为0.6mm左右。

其次，准备工作很重要。

在焊接之前，需要将焊脚、焊盘等待焊接的部位清洁干净，以确保焊接的可靠性。

可以使用无灰纸或者棉签蘸上酒精擦拭，去除焊接区域的油污和氧化物。

接下来，掌握正确的焊接方式。

焊接时，要将焊锡丝与焊脚和焊盘同时接触，并且快速均匀地加热。

当焊锡丝完全润湿焊脚和焊盘时，停止加热，并迅速移除焊锡丝，保持焊点的清晰度。

焊接时间一般控制在2-3秒内。

注意不要过度加热，避免焊接点烧坏。

同时，注意焊点的质量。

焊接完成后，焊点应该呈现出一个平整、均匀的圆锥形，焊锡丝不要留在焊点上。

焊点的形状和质量可以反映焊接的好坏。

如果焊点呈现孤立的球状，或者焊点上有焊锡丝残留，说明焊接不良。

这时需要重新焊接。

另外，对于焊接的元件选择也需要注意。

焊接电阻、电容等常见元件时，要用锡纸将焊脚捆绑在一起，以便于焊接。

焊接集成电路和芯片时，需要先将焊脚与焊盘对准，用焊锡剂增加润湿性，再进行焊接。

焊接SMD元件时，可以使用热风枪或烙铁和焊锡膏等辅助工具。

另外，注意焊接的顺序和步骤。

一般情况下，先焊接低矮的元件，再焊接较高的元件，这样可以避免焊接时元件的遮挡。

同时，注意焊接电路板两侧的均衡性，避免过度热胀冷缩导致元件出现变形或断裂。

最后，焊接完成后，还需要对焊接点进行检查和测试。

可以使用万用表或焊接喷剂进行检查，确保焊接点的连通性和稳定性。

综上所述，电路板的焊接技巧包括选择合适的焊接工具和材料、准备工作的规范、掌握正确的焊接方式和技巧、注意焊点质量、合理选择焊接元件、注意焊接顺序和步骤，以及焊接完成后的检查和测试。

电路板焊接注意事项电路板焊接是电子制造过程中的重要环节，正确的焊接操作可有效保证电路板的质量和性能稳定。

下面列举了一些焊接注意事项：1. 温度控制焊接时需控制好焊接温度，过高的温度可能会使电路板焊盘烧焦，而过低的温度则无法使焊锡充分熔化。

因此，需要调整焊接工具的温度以确保焊接质量。

2. 焊锡选择选择合适的焊锡材料对焊接质量同样重要。

通常采用具有良好润湿性和导热性能的无铅焊锡。

合适的焊锡材料能够提高焊接强度和稳定性。

3. 分区焊接对于复杂的电路板，可以将焊接工作分为多个区域。

这样可以避免焊接过程中过多热量的积累，降低焊接过程中元器件受到的热应力。

4. 焊锡焊盘与元器件间的间隙焊锡焊盘与元器件间应保持适当的间隙，以便焊锡能够充分润湿焊盘，在焊接过程中形成良好的焊点。

过大的间隙可能导致焊接不牢固，而过小的间隙则会增加焊盘与元器件的热应力。

5. 焊接时间控制焊接时间过长可能导致电路板受热时间过长，从而损坏元器件或焊盘。

焊接时间过短则会导致焊点质量不良，难以达到标准要求。

根据具体情况，控制焊接时间以保证焊接质量。

6. 静电防护电路板在焊接过程中容易受到静电的干扰，因此需要采取相应的静电防护措施。

如使用防静电工作台、穿戴防静电手套等，避免静电对电路板和元器件的损坏。

7. 焊接工具和设备的清洁焊接工具和设备必须保持干净，以避免杂质污染焊接过程，影响焊接质量。

定期清洁焊接工具和设备是保证焊接质量的关键。

8. 操作规范焊接过程应遵循操作规范，避免随意操作。

操作规范包括正确使用焊接工具、准确操作焊接设备等。

操作规范的遵守是保证焊接质量和安全的前提。

总之，电路板焊接是电子制造过程中十分重要的环节，正确的焊接操作能够提高焊接质量，确保电路板的性能稳定。

在进行焊接时，需要控制好焊接温度、选择合适的焊锡材料，进行分区焊接，保持适当的焊锡焊盘与元器件间的间隙，控制焊接时间，采取静电防护措施，保持焊接工具和设备的清洁，遵循操作规范。

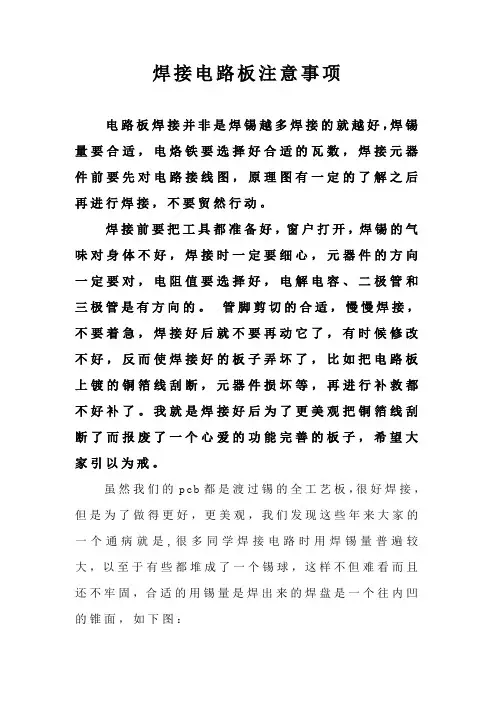

焊接电路板注意事项电路板焊接并非是焊锡越多焊接的就越好，焊锡量要合适，电烙铁要选择好合适的瓦数，焊接元器件前要先对电路接线图，原理图有一定的了解之后再进行焊接，不要贸然行动。

焊接前要把工具都准备好，窗户打开，焊锡的气味对身体不好，焊接时一定要细心，元器件的方向一定要对，电阻值要选择好，电解电容、二极管和三极管是有方向的。

管脚剪切的合适，慢慢焊接，不要着急，焊接好后就不要再动它了，有时候修改不好，反而使焊接好的板子弄坏了，比如把电路板上镀的铜箔线刮断，元器件损坏等，再进行补救都不好补了。

我就是焊接好后为了更美观把铜箔线刮断了而报废了一个心爱的功能完善的板子，希望大家引以为戒。

虽然我们的p cb都是渡过锡的全工艺板，很好焊接，但是为了做得更好，更美观，我们发现这些年来大家的一个通病就是,很多同学焊接电路时用焊锡量普遍较大，以至于有些都堆成了一个锡球，这样不但难看而且还不牢固，合适的用锡量是焊出来的焊盘是一个往内凹的锥面，如下图：不合格的焊接如下：1、先熟悉开发板原理图再和电路板上的丝印层相对照，以免出现错误。

2、焊接时要从低到高的顺序，先焊小元器件再焊大元器件，特别是先焊接USB接口和电阻这类器件。

3、为了保证焊接的质量，焊接元件时一定要先固定一个引脚，然后调整元件的位置及高低至合适后，再焊另外的引脚，以免焊歪，因为一旦固定两个以上引脚，元件的位置就不可动。

4、焊接USB接口时，应该先不要焊接其旁边的电容C4和复位按键，等焊上USB接口后再焊电容C4，另外，不要使USB引脚间相互短路。

5、在往电路板上安装发光二极管、电解电容和蜂鸣器时，注意看准它们的极性。

6、在安装集成块时，它们的缺口要与丝印层上的缺口保持一致。

7、焊接数码管时一定要注意，必须先焊接板子底层的三个芯片，（建议：这三个芯片焊接完后可以准备一个锋利的指甲剪或斜口钳，剪去芯片在正面的引脚过长的部分）。

8、在焊接三极管时，注意三极管的朝向。

焊接电路板注意事项
电路板焊接是制作电子产品时必不可少的步骤，焊接质量的好坏直接影响产品的性能和寿命。

以下是焊接电路板的注意事项：
1. 选择合适的焊接设备
在开始焊接电路板之前，要选择合适的焊接设备，包括焊接铁、焊接锡丝、焊接站等。

确保设备的质量可靠，操作简便，适合你的工作习惯。

2. 准备好工具和材料
将焊接铁预热5-10分钟，以便其能够更好地焊接电路板。

准备好焊接锡丝和助焊剂，以及其他必要的工具和材料。

3. 保持焊接环境的清洁和干燥
电路板焊接过程中，一定要保持焊接环境的清洁和干燥。

因为尘埃、湿气等会影响焊接质量。

4. 控制焊接温度和时间
焊接电路板时，要控制好焊接温度和时间，避免过度加热和过长时间的接触。

过度加热可能会导致电路板和焊接点烧损，而过长时间的接触则会使电路板发生变形。

5. 注意焊接点的位置和排列
焊接电路板时，要注意焊接点的位置和排列，确保焊点的质量均匀、牢固。

特别是在芯片和其他小尺寸元件方面，要特别注意。

6. 注意焊接点的检查
焊接完成之后，要进行焊接点的检查，确保焊接点质量良好，没有短路、开路等问题。

如果发现问题，应当及时予以处理。

总之，在焊接电路板的过程中，要保持耐心和细心，确保电路板的质量和性能得到更好的保障。

通过这些注意事项，可以有效地提高电路板的质量和工作效率。
