电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。
押出部分有关的设计与计算:押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术.1.押出料的选择:设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选择. 2.押出外径:D2=D+2*TD------押出前外径D2----押出后外径T------押出厚度押出厚度(T)主要根据线材有关标准,结合厂内设备生产能力尽量满足客户要求.3.胶料用量:采用不同的押出方式,押出胶料用量计算公式也有不同.挤管式挤压式W=(S成品截面-S缆芯内容物)*ρρ-----胶料密度.考虑到线材的公差, 现期线缆企业一般采用下面计算方法.W=3,14159*1.05*T*(2*D+T)* ρ芯线绞合有关设计与计算:芯线绞合国内称为成缆，是大多数多芯电缆生产的重要工序之一。
Science &Technology Vision科技视界0前言为减少设备、管道及其附件向周围散热,在其外表面采取的包裹措施称保温;为减少环境中的热量传入低温设备和管道内部,防止低温设备和管道外壁表面凝露,在其外的包裹措施称为保冷。
为了保证系统的正常和良好运作,核电站内管道和设备采取了保温措施。
本文将从以下几个方面对已建和第三代核电站保温材料进行比较分析。
1保温结构种类及其使用范围在国内已建核电站中,主要采用了4种不同的保温结构:即永久性保温,应用于不需作役前或定期在役检查的管道和设备上,其外壳采用不锈钢板或铝板,内填充玻璃纤维保温瓦,采用自攻螺钉将外壳固定在保温瓦上;单壁可拆卸,应用于不需要作在役检查、仅需定期检修的设备和管件上,其外壳采用不锈钢或铝板,内填充带金属丝网的玻璃棉纤维,用与外壳相同的刺钉固定;单壁半可拆,该结构仅适用于冷保温,因冷保温中防水密封层拆卸后不能重复使用,只有外壳可再用,因此称作“半可拆”保温,对于核岛厂房内保温材料采用带金属丝网的玻璃棉纤维,外壳用不锈钢,核岛厂房外的外壳采用铝板;双壁可拆,用于需作在役检查的设备和管道上,其内、外壁为不锈钢板,内外壁之间填充玻璃棉纤维。
而第三代核电站仅采用了两种保温结构:即永久性保温,用于不需作役前或定期在役检查的管道和设备上,其外壳为不锈钢板,里面填充相应的保温材料;另一种为双壁可拆卸,用于需作在役检查的设备和管道上内、外为不锈钢板,其内外壁之间没有填充物。
两类核电站保温设计的共同点是对于有在役检查要求的阀门、人孔等部件所采用的保温,两类电站均采用双壁可拆卸结构,没有在役检查要求的管道则采用了永久保温结构。
2保温外壳的应用保温外壳材质与管道和设备所处的位置有关,安全壳内管道和设备保温外壳均采用的是不锈钢板,而安全壳外的保温外壳则为铝板。
保温外壳的厚度取决于管道的公称直径,已建核电站中永久保温结构,位于安全壳内的保温,不论管径,外壳采用0.6mm 不锈钢板,位于安全壳外的保温外壳选用铝板,若DN≤200mm,厚度为0.6mm,若DN>200mm,厚度为0.8mm;对于可拆卸保温结构,无论保温位于安全壳内还是安全壳外,均采用外壁厚度为0.6mm,内壁厚度为0.4mm 的不锈钢板。

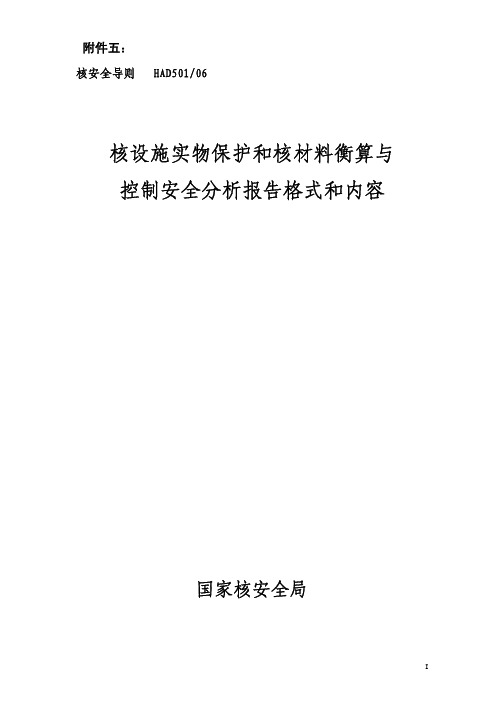

附件五：核安全导则 HAD501/06核设施实物保护和核材料衡算与控制安全分析报告格式和内容国家核安全局核设施实物保护和核材料衡算与控制安全分析报告格式和内容（2008年9月1日国家核安全局批准发布）本导则自发布之日起实施本导则由国家核安全局负责解释本导则是指导性文件。
在实际工作中可以采用不同于本导则的方法和方案，但必须证明所采用的方法和方案至少具有与本导则相同的安全水平。
目 录1引 言 (1)1.1概述 (1)1.2目的 (1)1.3范围 (1)1.4安全分析报告应满足的一般要求 (1)1.5安全分析报告编写要求 (2)2实物保护 (3)2.1组织机构 (3)2.2职责与分工 (3)2.3设计基准威胁 (3)2.4设计原则 (3)2.5区域划分和实体屏障 (3)2.6保卫控制中心（或保卫值班室） (4)2.7警卫与守护 (5)2.8出入口控制系统 (5)2.9入侵报警系统 (6)2.10视频监控系统 (7)2.11供电和照明系统 (7)2.12通信系统 (7)2.13检验和维修 (7)2.14突发事件处置 (7)2.15实物保护系统完整性、可靠性和有效性评价 (8)3核材料衡算与控制 (8)3.1组织机构 (8)3.2职责与分工 (8)3.3平衡区的划分 (8)3.4关键测量点（KMP）的设置 (9)3.5核材料测量 (9)3.6核材料转移控制 (9)3.7实物盘存 (10)3.8核材料平衡结算和MUF评价 (11)3.9账目记录和报告系统 (11)4信息保密 (11)名 词 解 释 (12)1引 言1.1 概述根据《中华人民共和国民用核设施安全监督管理条例》及其实施细则关于安全许可制度的规定，核设施许可证申请单位在核设施建造前，必须向国家核安全局提交初步安全分析报告；在核设施装（投）料运行前，必须向国家核安全局提交最终安全分析报告。
实物保护和核材料衡算与控制是核设施安全分析报告的组成部分。
本导则给出了核设施实物保护和核材料衡算与控制安全分析报告的编写格式及其应包含的内容范围和详细程度的要求。

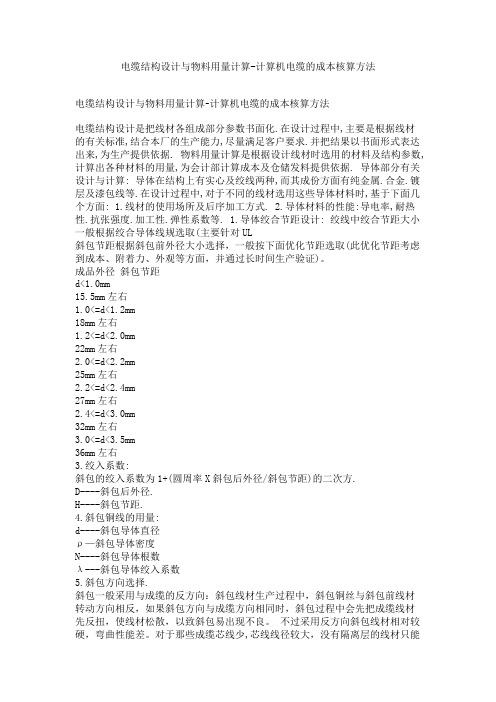

电缆结构设计与物料用量计算-计算机电缆的成本核算方法电缆结构设计与物料用量计算-计算机电缆的成本核算方法电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据. 导体部分有关设计与计算: 导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面: 1.线材的使用场所及后序加工方式. 2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等. 1.导体绞合节距设计: 绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL斜包节距根据斜包前外径大小选择，一般按下面优化节距选取(此优化节距考虑到成本、附着力、外观等方面，并通过长时间生产验证)。
成品外径斜包节距d<1.0mm15.5mm左右1.0<=d<1.2mm18mm左右1.2<=d<2.0mm22mm左右2.0<=d<2.2mm25mm左右2.2<=d<2.4mm27mm左右2.4<=d<3.0mm32mm左右3.0<=d<3.5mm36mm左右3.绞入系数:斜包的绞入系数为1+(圆周率X斜包后外径/斜包节距)的二次方.D----斜包后外径.H----斜包节距.4.斜包铜线的用量:d----斜包导体直径ρ—斜包导体密度N----斜包导体根数λ---斜包导体绞入系数5.斜包方向选择.斜包一般采用与成缆的反方向：斜包线材生产过程中，斜包铜丝与斜包前线材转动方向相反，如果斜包方向与成缆方向相同时，斜包过程中会先把成缆线材先反扭，使线材松散，以致斜包易出现不良。
不过采用反方向斜包线材相对较硬，弯曲性能差。

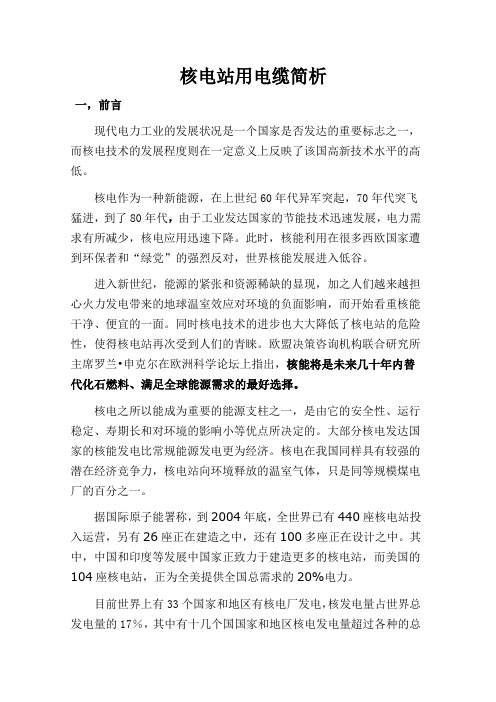

核电站用电缆简析一，前言现代电力工业的发展状况是一个国家是否发达的重要标志之一，而核电技术的发展程度则在一定意义上反映了该国高新技术水平的高低。
核电作为一种新能源，在上世纪60年代异军突起，70年代突飞猛进，到了80年代，由于工业发达国家的节能技术迅速发展，电力需求有所减少，核电应用迅速下降。
此时，核能利用在很多西欧国家遭到环保者和“绿党”的强烈反对，世界核能发展进入低谷。
进入新世纪，能源的紧张和资源稀缺的显现，加之人们越来越担心火力发电带来的地球温室效应对环境的负面影响，而开始看重核能干净、便宜的一面。
同时核电技术的进步也大大降低了核电站的危险性，使得核电站再次受到人们的青睐。
欧盟决策咨询机构联合研究所主席罗兰•申克尔在欧洲科学论坛上指出，核能将是未来几十年内替代化石燃料、满足全球能源需求的最好选择。
核电之所以能成为重要的能源支柱之一，是由它的安全性、运行稳定、寿期长和对环境的影响小等优点所决定的。
大部分核电发达国家的核能发电比常规能源发电更为经济。
核电在我国同样具有较强的潜在经济竞争力，核电站向环境释放的温室气体，只是同等规模煤电厂的百分之一。
据国际原子能署称，到2004年底，全世界已有440座核电站投入运营，另有26座正在建造之中，还有100多座正在设计之中。
其中，中国和印度等发展中国家正致力于建造更多的核电站，而美国的104座核电站，正为全美提供全国总需求的20%电力。
目前世界上有33个国家和地区有核电厂发电，核发电量占世界总发电量的17％，其中有十几个国国家和地区核电发电量超过各种的总发电量的四分之一，有的国家超过70％。
据资料估计，到2005年核电厂装机容量将达到兆瓦。
我国自1971年建成第一艘核潜艇以后，立即转入了对核电站的研究和设计。
经过几十年的努力，我国迄今已经建成核电机组8套，还有3套正在建设之中，到2005年全部建成，我国的核电装机容量达到870万千瓦。
从我国的第一套核电机组——秦山30万千瓦核电机组并网发电以来，到目前为止，我国核发电总量已超过1500亿千瓦时。

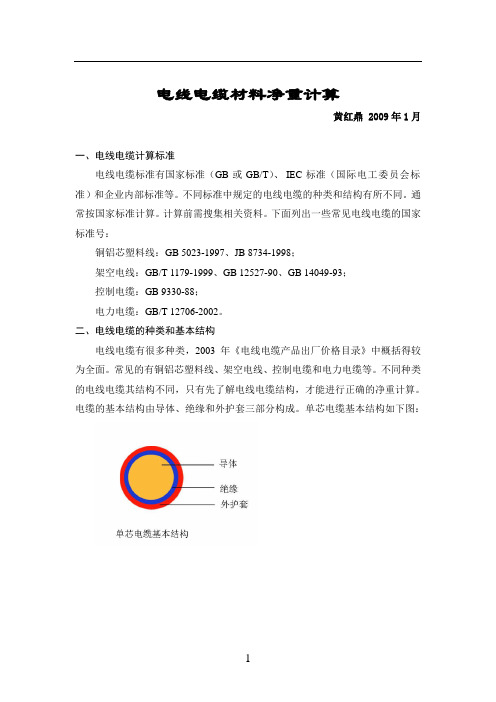

电线电缆材料净重计算黄红鼎 2009年1月一、电线电缆计算标准电线电缆标准有国家标准（GB或GB/T）、 IEC标准（国际电工委员会标准）和企业内部标准等。
