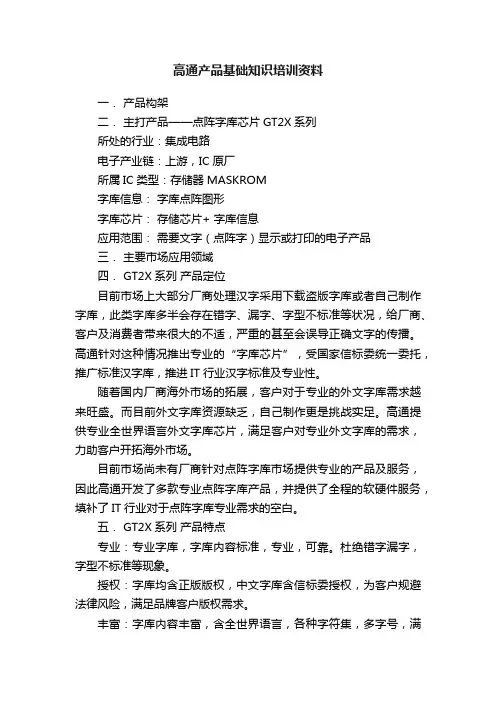

高通产品基础知识培训资料

高通产品基础知识培训资料一．产品构架二．主打产品——点阵字库芯片GT2X系列所处的行业：集成电路电子产业链：上游，IC原厂所属IC类型：存储器MASKROM字库信息：字库点阵图形字库芯片：存储芯片+ 字库信息应用范围：需要文字（点阵字）显示或打印的电子产品三．主要市场应用领域四． GT2X系列产品定位目前市场上大部分厂商处理汉字采用下载盗版字库或者自己制作字库，此类字库多半会存在错字、漏字、字型不标准等状况，给厂商、客户及消费者带来很大的不适，严重的甚至会误导正确文字的传播。

高通针对这种情况推出专业的“字库芯片”，受国家信标委统一委托，推广标准汉字库，推进IT行业汉字标准及专业性。

随着国内厂商海外市场的拓展，客户对于专业的外文字库需求越来旺盛。

而目前外文字库资源缺乏，自己制作更是挑战实足。

高通提供专业全世界语言外文字库芯片，满足客户对专业外文字库的需求，力助客户开拓海外市场。

目前市场尚未有厂商针对点阵字库市场提供专业的产品及服务，因此高通开发了多款专业点阵字库产品，并提供了全程的软硬件服务，填补了IT行业对于点阵字库专业需求的空白。

五． GT2X系列产品特点专业：专业字库，字库内容标准，专业，可靠。

杜绝错字漏字，字型不标准等现象。

授权：字库均含正版版权，中文字库含信标委授权，为客户规避法律风险，满足品牌客户版权需求。

丰富：字库内容丰富，含全世界语言，各种字符集，多字号，满足各行业字库需求。

稳定：以MASKROM作为字库载体，增强字库数据稳定性，适用于工控设备及车规设备。

服务：专业的售后服务，提供全程软硬件技术支持。

方便：免烧录，节省烧录带来的费用及人工等。

高性价比：商用级的价位，工业级的质量，包含软件授权费。

六． GT2X系列竞争对手目前字库芯片尚无直接的竞争对手，最大的竞争对手是业内使用FLASH烧录盗版字库的习惯和灵活性，常见存储芯器如下：七．非标准汉字举例八．字型样章九． GT2X系列型号总表十． GT2X系列型号命名规则十一．字库基本知识（一）国标字符集有哪些？国标字符集有GB2312、GB12345和大字符集GB18030、GB13000。

——高通平台OTP程式验证
0
报告内容： 1 • 基本设置 2 • 程式验证 3 • 数据验证 4 • 校正验证 5 • 程式整理
基本设置
1、测试环境：光源：LED (5100±200K，800±100 lux) 2、Shading设置：
1）参照烧录规范设置shading： 设置shading抓框大小 (1/8width * 1/8 height)，调整sensor 的gain值为1.0x，中心区域G值调到190到210之间，设定档内G值也按190-210设置。
程式验证
4、 界面显示、下拉框提示验证：验证PASS\NG情况下程式界面和下拉框显示信息是否正确显 示。
5、单独check验证： 设定档OTPCheck=1，验证单独check程式是否正常PASS，是否正常保存图 片。
数据验证
1、基本烧录数据验证：将readback数据基本信息部分参照烧录规范一一对应检查是否烧录正确 ，有checksum的检查checksum。
基本设置
3、设定档基本设置： 1）确认[NORMAL]下如下保存图片和高通LSC数据接口打开。验证程式时打开这两个接口， 正式程式关闭这两个接口。
2）水平烧录规格按实际卡控设置。
3）高通PDAF设置：设置PDAF 曝光范围195-205，选择正确的DriverIC。如下设置
4）基本规格设置：shading、colorshaing、RG/BG 规格验证程式时先预设一个初步或较宽的 规格，在测试烧录20pcs以上模组后再按实际数据制定合理规格。
基本设置
5）typical设置：验证程式时getAWB获取初步typical值填入设定档，设置distance。烧录20pcs 以上或挑选sample后按实际数据设置正确的typical值。

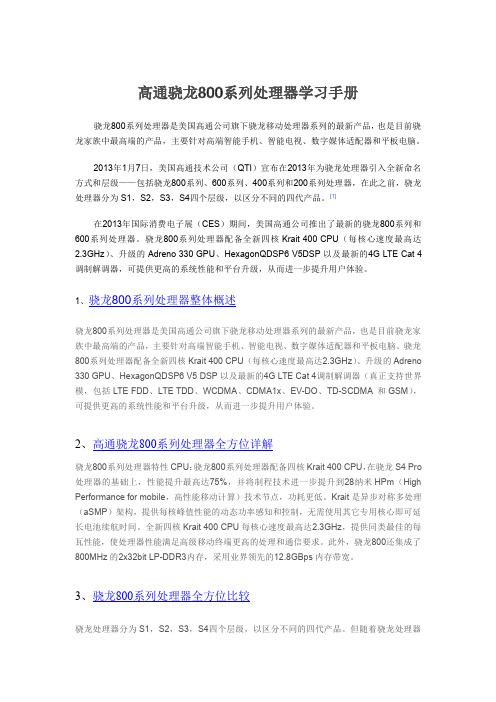

高通骁龙800系列处理器学习手册
骁龙800系列处理器是美国高通公司旗下骁龙移动处理器系列的最新产品，也是目前骁龙家族中最高端的产品，主要针对高端智能手机、智能电视、数字媒体适配器和平板电脑。

骁龙800系列处理器配备全新四核Krait400CPU（每核心速度最高达2.3GHz）、升级的Adreno 330GPU、HexagonQDSP6V5DSP以及最新的4G LTE Cat4调制解调器（真正支持世界模，包括LTE FDD、LTE TDD、WCDMA、CDMA1x、EV-DO、TD-SCDMA和GSM），可提供更高的系统性能和平台升级，从而进一步提升用户体验。

2、高通骁龙800系列处理器全方位详解
骁龙800系列处理器特性CPU：骁龙800系列处理器配备四核Krait400CPU，在骁龙S4Pro 处理器的基础上，性能提升最高达75%，并将制程技术进一步提升到28纳米HPm（High Performance for mobile，高性能移动计算）技术节点，功耗更低。

Krait是异步对称多处理（aSMP）架构，提供每核峰值性能的动态功率感知和控制，无需使用其它专用核心即可延长电池续航时间。

全新四核Krait400CPU每核心速度最高达2.3GHz，提供同类最佳的每瓦性能，使处理器性能满足高级移动终端更高的处理和通信要求。

此外，骁龙800还集成了800MHz的2x32bit LP-DDR3内存，采用业界领先的12.8GBps内存带宽。

3、骁龙800系列处理器全方位比较
骁龙处理器分为S1，S2，S3，S4四个层级，以区分不同的四代产品。

但随着骁龙处理器。

GTMobile手机RF专题培训教材
语音传输 过程
GTMobile手机RF专题培训教材
GSM系统的信道编码与调制解调
无线发射经过若干处理才能把原始数据变成最终的发射信号，反之， 接收端也要进行一系列这样的逆处理直至恢复原始数据
GTMobile手机RF专题培训教材
RF部分的工作
射频单元包括从调制器、发信到天线合路器及接收到解调输出部分电路， 其主要功能是将基带单元所形成的TDMA帧调制到射频及其相反过程。 射频单元发射频率为890~915MHz，收信频率为935~960MHz，频道间 隔为200kHz。
GT Mobile
GTMobile手机RF专题培训教材
前言
射频部分是通信设备的重要组成部分，是进行双 向沟通的桥梁。了解该部分的组成和工作原理对我们 开展工作有很重要的意义。为此进行此讨论，包括 GSM基础知识、几种形式的接收机、SI4210+RF3166 的电路结构、RF关键性能及测试等。编写这个资料的 目的是为了扩展大家的思维，起到抛砖引玉的作用。 由于时间仓促，加上水平有限，因此其中可能有所缺 漏，欢迎大家批评指正。
GTMobile手机RF专题培训教材
高频放大部分的作用：
高频放大部分由输入电路、高频放大器、混频器成。 以下是高频放大部分的作用和必要条件。
1）提高接收机的信噪比 在调幅接收机中，若对高频放大器和变频器的噪声
指数进行比较时，后者大。为此，通过使用第一级噪声指 数小、增益高的高频放大器，可以改善接收机的总噪声指 数。
Abis接口是基站系统中基站控制器BSC与基站收发信台BTS之间的无线接口，支持 所有向用户提供的服务，着重支持对BTS无线设备的控制和分配的无线资源管理。
GTMobile手机RF专题培训教材

专利产品和专利技术
• 高通要求任何基于CDMA做系统与终端的厂商向高通购买技术。且 对加盟CDMA的公司设计了延伸收费模式。 向前延伸，终端厂商先要交“入门费（百万级别），才有资格买芯 片做产品。 向后延伸，厂商销售高通芯片所做的终端产品，要按照销售额缴纳 3%-5%的提成费。如果某个产品的整体售价提高，即使这与芯片无关， 而是采用了更大的屏幕、提高了像素，也要向高通缴纳更高的授权 费。
• 在芯片销售方面，高通付 出了研发的成本，但是在 入门费和提成方面，除去 律师费，高通几乎没有成 本投入，利润极大。如在 高通2013年248.7亿美元的 收入中，其中75.5亿美元 来自于技术许可，占到利 润的七成。这种以专利技 术为主的商业模式很少见。
专利反向授权
• 厂商欲与高通合作，必须将自有专利免费同步 授予高通，高通则将所有相关专利整合并免费 反授于签署该协议的厂商使用。 • 通过这种模式，高通建造的专利共享池越做越 大，越来越多的厂商只有选择与高通合作，不 然会独自面对围城之外专利诉讼的风险。 • 表面上这种模式对所有厂商一视同仁，实则大 大削弱了专利数占优厂商的实力，成为高通控 制整个产业链的权谋手段。
14个月调查
• 2013年11月25日，发改委 根据企业举报，启动对高 通的反垄断调查，同时对 高通在北京和上海两地的 公司进行调查。 • 在反垄断调查过程中，高 通公司 20 多次派团队到国 家发改委接受调查询问、 进行陈述申辩和提交相关 材料，就调查的有关问题 进行沟通。 • 2014年8月，国家发改 委确定高通垄断事实。 • 2014年12月，发改委 表示调查进入处罚阶 段 • 2015年2月10日，发改 委发布对高通的行政 处发决定书。
行业影响：
• 国内手机厂商直接降低了成本，厂商可选择性地与高通签署专利 授权协议而非捆绑专利组合，也不用为整机付费。 • 反向专利协议构建的“高通围墙”在国内倒塌，对于华为、中兴 等专利数量颇丰的企业利好，对于专利数量稀少的国内厂商则失 去了共享池的保护伞。

的3G技术规范，是欧洲提出的宽带CDMA技术，它与日本提出的宽带CDMA技术基本相同，目前正 在进一步融合。其支持者主要是以GSM系统为主的欧洲厂商，日本公司也或多或少参与其中，包 括欧美的爱立信、阿尔卡特、诺基亚、朗讯、北电，以及日本的NTT、富士通、夏普等厂商。这 套系统能够架设在现有的GSM网络上，对于系统提供商而言可以较轻易地过渡，因此WCDMA具有 先天的市场优势。 (2) CDMA2000：CDMA2000是由窄带CDMA(CDMA IS95)技术发展而来的宽带CDMA技术，也称 为CDMA Multi-Carrier，由美国高通北美公司为主导提出，摩托罗拉、Lucent和后来加入的韩 国三星都有参与，韩国现在成为该标准的主导者。但目前使用CDMA的地区只有日、韩和北美， 所以CDMA2000的支持者不如W-CDMA多。 TD-SCDMA： (3) TD-SCDMA：全称为时分同步CDMA，该标准是由中国大陆独自制定的3G标准，1999年6 月29日，中国原邮电部电信科学技术研究院（大唐电信）向ITU提出。 (4) WiMAX：WiMAX 的全名是微波存取全球互通，是又一种为企业和家庭用户提供“最后一 英里”的宽带无线连接方案。2007年10月19日，在际电信联盟在日内瓦举行的无线通信全体会 议 上，经过多数国家投票通过，WiMAX正式被批准成为继WCDMA、CDMA2000和TD－SCDMA之后的第四 个全球3G标准。
50Mbps/100Mbps
成熟度
成熟商用
成熟商用
成熟商用
系统成熟，终端受限 系统成熟，
商用不成熟，预计 商用不成熟， 09Q3
商用不成熟，预计 商用不成熟， 2011年后 年后
2G GSM
2.5 G GPRS
2 . 75 G EDGE

掉线率低
基站是手机通话的保障，当用户移动到基站覆盖范围 的边缘时，基站就应该自动"切换"来保障你，否则就 会掉话。CDMA系统切换时的基站覆盖是"单独覆盖 －双覆盖－单独覆盖"，而且是自动切换到相邻较为 空闲的基站上，也就是说，在确认手机已移动到另一 基站单独覆盖地区时，才与原先的基站断开，这样就 保障了手机不会掉话。
三：CDMA技术的优点 技术的优点
1容量增加,是目前流行的GSM的3-4倍 2通话质量大幅度提高,接近有线电话的通话质量 3大大简化小区频率规划,因为所有小区使用相同的频点 4保密性能更强 5手机功耗更小,从而使手机待机时间更长,通话时间更长 6增强小区的覆盖能力,减少基站数目 7不会与现在的模拟和数字系统产生干扰 8 提供可靠的移动数据通信 9可靠的软切换方式大大降低了切换的失败次数
序 号
项目
CDMA手机 手机
GSM手机 手机 TDMA（时分 （ 多址）、 多址）、 FDMA（频分 （ 多址） 多址） 关机充电不会 开机
备注
1
调制方式
CDMA（码分多 （ 址） CDMA手机关机 手机关机 时充电， 时充电，手机会 自动开机 与GPS（全球定 （ 位系统） 位系统）时钟同 步，内部电路工 作时钟及实时时 钟均与此相同
一：手机制式
目前，手机制式主要包括GSM、CDMA、 3G三种，手机自问世至今，经历了第一代模 拟制式手机（1G）、第二代GSM、TDMA等 数 字 手 机 （ 2G ） 、 第 2.5 代 移 动 通 信 技 术 CDMA和第三代移动通信技术3G。
GSM全名为：Global System for Mobile Communications， 中文为全球移动通讯系统，俗称"全球通"，是一种起源于欧洲 的移动通信技术标准，是第二代移动通信技术，其开发目的是 让全球各地可以共同使用一个移动电话网络标准，让用户使用 一部手机就能行遍全球。我国于20世纪90年代初引进采用此项 技术标准，此前一直是采用蜂窝模拟移动技术，即第一代GSM 技术（2001年12月31日我国关闭了模拟移动网络）。目前，中 国移动、中国联通各拥有一个GSM网，为世界最大的移动通信 网络。GSM系统包括 GSM 900：900MHz、GSM1800：1800MHz 及 GSM-1900：1900MHz等几个频段 。

移动IP电话：资费：加拨17911＝本地通话费＋IP长途费
拨号方式：
拨号方式
拨打国内长途电话
17911+国内长途区号+被叫电话号码
拨打国际长途电话
17911+国家代码+地区代码+被叫电话号码
CDMA业务基础通信服务
国际漫游业务
CDMA国际漫游是指CDMA用户在离开本国归属网络时，仍可以在其他国家和地 区的其它网络继续使用CDMA移动电话进行通讯。CDMA 国际漫游只能在网络制 式兼容并且已经签署双边漫游协议的国家和地区之间进行。
国际短信、国际漫游：国家不同，资费不同
CDMA业务基础通信服务
UIM卡、PIN和PUK码
UIM(User Identity Module)卡的功能类似于GSM手机中使用的SIM卡，可在 CDMA手机中进行用户的身份识别及通信加密，还可以存储电话号码、短信息等用 户个人信息。 用户只需拥有一张属于个人的UIM卡，插入任何一部配有UIM卡插槽的CDMA手 机即可应用。UIM卡“一卡一号”。 PIN是UIM卡的识别密码：UIM卡的PIN码一般为四位
CDMA业务基础通信服务
计费方式不同
固话拨打市话采用3+1的计费方式，而手机拨打市话的计费方式按照分钟计 费，不足1分钟按1分钟计算。
拨打方式不同
打长途固定电话拨号：0+长途区号+电话号码 打长途移动电话拨号：1390 ..... √
01390….. ╳
打国际长途：00+国家代码+地区代码+电话号码
CDMA业务基础知识培训
一、CDMA业务发展 二、CDMA业务基础通信服务 三、CDMA业务主流套餐及促销活动 四、 CDMA终端简介

03
移动通信技术发展
2G技术
总结词
2G技术是移动通信技术的初级阶段 ，主要提供语音通话和低速数据传输 服务。
详细描述
2G技术采用数字信号传输，相对于1G 技术，它提供了更高的语音质量和更 稳定的通信效果。此外，2G技术还支 持短信和彩信等数据业务，为移动通 信带来了更多的便利性。
3G技术
总结词
02
规范无线电频率的分配、使用和管理，保障无线电业务的正常
运行。
《中华人民共和国网络安全法》
03
加强网络安全管理，保障网络基础设施安全和数据安全。
THANKS
感谢观看
3G技术提供了更高速的数据传输和多媒体服务，是移动通信技术的重要里程碑。
详细描述
3G技术采用了更宽的频谱和更高效的编码技术，实现了更高的数据传输速率。 这使得用户可以更快速地浏览网页、下载数据、观看视频等，推动了移动互联 网的快速发展。
4G技术
总结词
4G技术进一步提高了数据传输速度和网络覆盖范围，实现了移动互联网的高速发 展。
详细描述
4G技术采用了更加先进的信号处理技术和多天线技术，实现了更高的数据传输速 率和更稳定的通信效果。此外，4G技术还支持多种无线通信标准，使得全球范围 内的通信更加顺畅。
5G技术
总结词
5G技术是移动通信技术的最新阶段，提供了更高的数据传输 速度、更低的延迟和更大的网络容量。
详细描述
5G技术采用了毫米波频段和大规模MIMO等先进技术，实现 了超高速的数据传输和极低的延迟。此外，5G技术还支持物 联网和边缘计算等新兴应用，为未来的智能社会发展提供了 强有力的支撑。
VS
移动互联网业务创新案例
微信、支付宝等移动支付平台的出现，改 变了人们的支付方式；拼多多、淘宝等移 动电商平台的兴起，让购物更加方便快捷 ；抖音、快手等短视频平台的流行，丰富 了人们的娱乐生活。

CDMA的基本概念

直接序列扩频（DS-SS）发射机和接收机的构成如下图所示：
CDMA的优势



（1）系统容量的配置灵活。在CDMA系统中，用户数的增加相当于背景噪声的增加，造成话 音质量的下降。但对用户数并无限制，操作者可在容量和话音质量之间折衷考虑。另外，多 小区之间可根据话务量和干扰情况自动均衡。 这一特点与CDMA的机理有关。CDMA是一个自扰系统，所有移动用户都占用相同带宽 和频率，打个比方，将带宽想像成一个大房子，所有的人将进入唯一的大房子。如果他们使 用完全不同的语言，他们就可以清楚地听到同伴的声音而只受到一些来自别人谈话的干扰。 在这里，屋里的空气可以被想像成宽带的载波，而不同的语言即被当作编码，我们可以不断 地增加用户直到整个背景噪音限制住了我们。如果能控制住用户的信号强度，在保持高质量 通话的同时，我们就可以容纳更多的用户。 （2）通话质量佳。CDMA系统的声码器可以动态地调整数据传输速率，并根据适当的门限值 选择不同的电平级发射。同时门限值根据背景噪声的改变而变，这样即使在背景噪声较大的 情况下，也可以得到较好的通话质量。另外，CDMA系统'掉话'的现象明显减少，CDMA系统采 用软切换技术，'先连接再断开'，这样完全克服了硬切换容易掉话的缺点。 （3）频率规划简单。用户按不同的序列码区分，所以不相同CDMA载波可在相邻的小区内使 用，网络规划灵活，扩展简单。
3G的技术标准


国际电信联盟（ITU）在2000年5月确定W-CDMA、CDMA2000和 TDS-CDMA三大主流无线接口标准，写入3G技术指导性文件 《2000年国际移动通讯计划》（简称IMT—2000）。 在中国这三种不同的3G牌照分别发给以下运营商： W-CDMA —— 中国联通（沃） CDMA2000 —— 中国电信（天翼） TDS-CDMA —— 中国移动（G3）

高通平台的应用领域
01
02
03
04
移动设备
智能手机、平板电脑、智能手 表等。
嵌入式系统
智能家居、智能安防、智能交 通等。
游戏与娱乐
游戏机、虚拟现实、增强现实 等。
物联网
智能硬件、传感器网络等。
高通平台的优势与限制
优势
出色的计算性能、图形处理和多媒体 处理能力；低功耗、高集成度和可扩 展性；丰富的生态系统，包括操作系 统、开发工具和应用程序等。
05
高通平台校准的未来发展
校准技术的发展趋势
自动化校准
集成化校准
随着自动化技术的进步，高通平台校 准将越来越依赖自动化校准技术，提 高校准效率和准确性。
将多种校准方法和设备集成于一体， 实现高通平台校准的快速、便捷和高 效。
智能化校准
利用人工智能和机器学习技术，实现 高通平台校准的智能化，通过数据分 析和模式识别，提高校准精度和可靠 性。
的校准标准。
校准的具体操作步骤
信号源校准
接收机校准
对信号源进行校准，包括频率、功率、调 制方式等参数的校准，确保信号源输出信 号的质量。
对接收机进行校准，包括灵敏度、动态范 围、干扰抑制等参数的校准，提高接收机 的性能。
通道校准
系统校准
对高通平台的通道进行校准，包括通道带 宽、增益、相位等参数的校准，确保通道 的一致性和稳定性。
案例二：某医疗设备企业的平台校准
总结词：安全可靠
详细描述：某医疗设备企业使用高通平台进行校准，确保其医疗设备的准确性和可靠性。通过高通平台的校准，企业提高了 设备的安全性能，降低了医疗事故的风险，赢得了市场的信任。
案例三：某航空企业的平台校准

移动通信的发展
GSM向3G的演进 3代
2M 1M 速率bps 100 k 64 k EDGE
HSCSD
UMTS
2.5代
WCDMA
GPRS
10 k
14.4 9.6 SMS
98 99 00 01 02 时间
1k
话音
课程内容
移动通信的发展 3G标准发展进程
全球3G商用进展
3G标准发展进程
与3G有关的标准化组织格局
WR_BT11_C1_0 3G基础知识
中兴通讯学院 TD&W&PCS 无线团队
课程内容
移动通信的发展 3G标准发展进程
全球3G商用进展
移动通信的发展
移动通信的发展历程
第一代 80年代 模拟
第二代 90年代 数字
第三代 IMT-2000
AMPS
GSM
数 模 拟 需求驱动 字 技 技 术 术
TACS NMT 其它
IMS域
IMSMGW PSTN MGCF CSCF
SGW
No.7
CS域
GMGW
GMSC Server
PS域
GGSN
HSS
MSC
MGW
Server
SGSN
TDSCDMA 无线接入
3G标准发展进程
3G标准发展进程－WCDMA
WCDMA系统
UE UTRAN
CN
UMTS
3G标准发展进程
3G标准发展进程－WCDMA
2 1
移动通信的发展
移动通信的发展

代表：
北美的AMPS（高级移动电话业务）
英国TACS(全接入通信系统) 北欧NMT（北欧移动电话）

骁龙处理器的“大脑”是高通公 司自己设计的Scorpion CPU。 Scorpion CPU是首款频率达到 1GHz的移动CPU。 高通公司的新款*“Krait” CPU 微架构具备多核CPU，每核频率 范围为1.5 GHz至2.5 GHz。
GPU
GPU
RF
CPU
CPU
GPS
DSP 调制解调器
内存
TechCrunch 8.3.11
多媒体 软件 HLOS GPU
GPU
电源 管理
RF
全合一芯片，史无前例地 将卓越的处理性能和优化 的功耗完美组合在移动终 端中。
CPU
CPU
GPS
DSP
调制解调器
内存 连接
单击以上图标可了解更多信息
多媒体
软件 HLOS 电源 管理
无论您是想要捕捉高质量照片 和视频，还是观看高清电影， 高通公司的音频和视频技术均 可帮您实现。
Samsung Galaxy S II (Samsung Exynos)
981
937 857 694 673
0 200 400 600 800 1000 1200 1400
1267
HTC Sensation 4G (骁龙 S3 1.2 GHz)
LG Optimus 3D (TI OMAP)
Motorola Atrix 4G (NVIDIA Tegra 2)
难以置信的 图片和视频
游戏机品质 的游戏
随时随地 连接
骁龙可在最酷的终端上
提供最佳体验。
骁龙处理器重视您的 移动网络体验
再也无需等待。 基于骁龙的终端以最为重要 的方式提供了非凡的网络体验。 您将注意到， 您可使用的功能更多、浏览得更快且功耗更 低，骁龙各系列数字编号即是其自我说明。

（1)EBI1（2)EBI2•EBI2 provids support for slower peripheral devices.NAND flash memory LCDS Async devices FLO receiver OneNAND•The EBI2 controller includes three separate controllers:Serial flash controller LCD controllerExtemal memory controller• Supports 1.8 V or 2.6 V power supply voltages.•Supports any generic external peripheral whose timing is similar to async memories.（3)MDDI（Mobile display digital interface）（4)并行camera 接口最大支持12位数据线，兼容10位/8位。

高位对齐，多余的数据线CAM_DATA[3:0]可配置为GPIO 口。

CAMIF_PCLK： Up to 120 MHzCAM_MCLK： Generated by M/N counter，Can support several frequencies(5)Transport stream interface/UBM UBM 是高通的手机电视，不支持CMMB (6)LCD 接口 a. LCD 支持Output is programmable – RGB565, RGB666, or RGB888PCLK frequency is also programmable throughM/N dividers, with a maximum supported frequency of 75 MHzMaximum resolution supported is FWVGA (864 × 480 or 480 × 864) at a refresh rate of 85 Hzb. TV-out connectivity:需要第三方的TV encoder，外接，软件暂时还不支持(7)HKADC/触摸屏支持电阻式，4线/5线，采样数目可编程(1, 4, 8, or 16)，分辨率可编程(8-bit, 10-bit,or 12-bit)，采样周期可编程(3, 24, 36, and 48 clock cycles of a 2.4 MHz clock)(8)USB/ USB-UICC/ USIM/ UART /SDIO/ I2CUSB：支持三种速度：低速，全速，高速。

高通芯片目前情况:在终端方面，基于40纳米的TD-LTE单模、多模数据终端已经相对成熟，但基于28纳米的多模多频终端会给整个产业界带来很多挑战。

TD产业联盟王鹏认为，28纳米多模芯片的产品预计到明年第三、四季度有工程样片供货，而TD-LTE多模芯片的大规模商用要在2014年中期到来。

目前高通公司小批量的28纳米产品已经投放市场，其中的瓶颈主要在于28纳米芯片量产工艺需要完善，而且28纳米的产品架构搭建有一定难度。

E-UTRAN: Evolved UMTS Terrestrial Radio Access Network，LTE的接入网EPC：Evolved Package Core，LTE的核心网EPS：Evolved Packet System，演进的分组系统EPS = E-UTRAN + EPC；狭义来讲：LTE=E-UTRAN, SAE = EPC。

MME：LTE接入下的控制面网元，负责移动性管理功能S-GW：SAE网络用户面接入服务网关，相当于传统Gn SGSN的用户面功能P-GW：SAE网络的边界网关，提供承载控制、计费、地址分配和非3GPP接入等功能，相当于传统的GGSNLTE协议栈的两个面：用户面协议栈：负责用户数目传输；控制面协议栈：负责系统信令传输用户面的主要功能：1、头压缩；2、加密；3、调度；4、ARQ/HARQ控制面的主要功能：1、RLC和MAC层功能与用户面中的功能一致；2、PDCP层完成加密和完整性保护3、RRC层完成广播，寻呼，RRC连接管理，资源控制，移动性管理，UE测量报告控制；4、NAS层完成核心网承载管理，鉴权及安全控制TD-LTE物理层帧结构：一个长度为10ms的无线帧由2个长度为5ms的半帧构成，每个半帧由5个长度为1ms的子帧构成。

常规子帧：由两个长度为0.5ms的时隙构成特殊子帧：由DwPTS、GP以及UpPTS构成TDD帧结构－上下行配置：√常规循环前缀（Normal CP），则一个时隙里可以传7个OFDM。

工业自动化 关键应用 自动驾驶
大连接机器类通信 mMTC
超高可靠性低时延通信 uRLLC
1980s
连接即服务
2000s
eMBB + uRLLC + mMTC 网络切片即服务
2020s
3
5G为B2C连接向B2X演进搭建了桥梁
高速率
10X (10Gbps)
Massive MIMO
新空口
Polar & LDPC
F40版本
• 5G标准R15已完成主要聚焦eMBB，R16 eMBB/uRLLC，R17及以后mMTC • 3GPP R15 F40标准版本（18年年底），成为5G NSA & SA商用的基线版本
5
芯片产业链2019年逐渐成熟，支撑商用终端发布
18Q2
18Q3
18Q4
SDX50 NSA
19Q1
SDX50 SA Trials
▪ Video每个摄像头可以捕 捉6K 360度视频
合作伙伴
▪ 提供完全混合3D VR音频的多 相机实况立体VR体验
合作伙伴
▪ 5G 云无线接入 ▪ vCDN/MEC ▪ 云核心
运营商
▪ 用户通过移动VR设备体 ▪ 体育场/家庭…
运营商/合作伙伴
生态系统分析：
• 由于转播权昂贵，成为体育赛事直播的最大障碍。因此，一些运营商转向现场音乐会直播. • VR 直播 OTT 有能力集成生态玩家， 比如兰亭数字, 微鲸科技, Next VR 和其他的玩家可以集成模块 ② ③ ⑤， 并他们能直接与运营商合作运营VR直播 • 模块 ② ③目前有一些技术难题，有待解决，Cloud VR解决这些难题
NSA/SA双模基站
4G/5G 融合核心网

高通6285A GSM四频的LNA，都采用Gain-stepped架构，有五种Gain Mode，皆有其Gain Range，分别应用于不同强度范围的RX power。然而 在单一事件内，只会有一种Gain Mode 处于Enable状态，其余四个Gain Mode，便处于Disable状态。换句话说，不能能有两种以上Gain Mode， 同时处于Enable状态。
透过AGC，缩减输出讯号的动态范围
GSM RX Calibration
由于高通6285A RX采用零中频架构，会直接将接收的RF讯号，下变频到基 带；透过ADC（Analog Digital Converter）转换成数字讯号。因此希望透 过AGC机制，以及VGA，来缩减LNA输出讯号的动态范围，使ADC输入讯号 的强度大小能适中，使ADC的NF与线性度都优化。
参考资料：高通文档 RTR6285/RTR6280/RTR6237/RGR1100/MXU6219 RF NV Items （80-VD861-12）
GSM RX Calibration
Qualcomm GSM RX Calibration Process
校准目的：由于LNA本身既有的频率响应，使得每个 （Channel）的RSSI不尽相同，RX Calibration便是计算不 同Channel在各个Gain Mode，其RSSI与Cell Power的差异， 并补偿其差异，尽可能使Cell Power与RSSI能一致。 以GSM850频带，Gain Mode 0为例，其流程如下：
由于第二级电路之后的NF与Gain对整体电 路性能影响不大，起决定作用的是前两级，
GSM RX Calibration
由以上示意图可知，LNA的输入讯号不固定，若Gain为单一固定值，则输 出讯号也会不固定。这很有可能会导致，当讯号过大时，后端电路饱和，线 性度下降；或输入讯号过小时，后端电路SNR下降，NF上升。因此要有AGC （Automatic gain control）的机制，如此即便输入讯号的动态范围过大， 也尽可能缩减输出讯号的动态范围，使整体电路的NF与线性度优化。因此 GSM四个频带的LNA，都采用Gain-stepped架构，其Gain皆非单一固定值， 即VGA（Variable gain amplifier）架构。
