张拉力及伸长值计算一、T梁张拉力及伸长值计算1、张拉控制顺序张拉顺序：50％N2→100％N3→100％ N2→100％ N12、张拉力计算抗拉强度标准值fpk=1860MPa ，张拉控制应力为αcon=0.75fpk，单股张拉控制力P=193.9KN（设计图提供）。
（1）、25米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=8P=8×193.9=1551.2KN N2=N3=9P=9×193.9=1745.1KN边跨中梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×139.9=1551.2KN中跨边梁3束Φj15.2mmN1=7P=7×193.9=1357.3KNN2=N3=8P=8×193.9=1551.2KN中跨中梁3束Φj15.2mmN1=6P=6×193.9=1163.4KNN2=N3=7P=7×193.9=1357.3KN（2）、30米T梁各梁张拉控制应力为：边跨边梁3束Φj15.2mmN1=11P=11×193.9=2132.9KNN2=N3=10P=10×193.9=1939KN边跨中梁3束Φj15.2mmN1=N2=N3=9P=9×193.9=1745.1KN中跨边梁3束Φj15.2mmN1=10P=10×193.9=1939KNN2=N3=9P=9×193.9=1745.1KN中跨中梁3束Φj15.2mmN1=9P=9×193.9=1745.1KNN2=N3=8P=8×193.9=1551.2KN3、伸长值计算（1）、计算公式Pp=P*[1-e-(kL+μθ)]/(k*L+μθ)=P*M ΔL= P p*L/A y*E p式中：ΔL——预应力筋理论伸长值，m；Pp——预应力筋的平均张拉力，N；L——从张拉端至计算截面孔道长度， m；AY——预应力筋截面面积，取140，mm2；E p ——预应力筋的弹性模量，MPa，由实验数据取Ep=1.98*105 MPa；P——预应力筋张拉端的张拉力，KN；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和，rad；k——孔道每米局部偏差对摩擦的影响系数，取k=0.0015；μ——预应力筋与孔道壁的摩擦系数，μ取0.225；M——[1-e-(KL+μθ)]/(KL+μθ)。
16m空心板梁后张法预应力张拉施工方案及计算书一、张拉条件砼强度达到设计强度的85%，且浇注不少于7天后方可进行预应力钢绞线张拉施工。
二、张拉方法所有钢绞线均采用两端同时对称张拉。
张拉采用以张拉力控制为主，以伸长量做校验, 实际伸长量与理论伸长量的误差控制在6%以内。
如发现伸长量异常应停止张拉，查明原因。
三、张拉程序拉顺序为：左N1—右N2f右N1—左N2,钢束应对称交错逐步加载张拉。
四、锚具、钢绞线(T con (0.75fpk)—持荷5min—锚固。
本工程采用YM15系列锚具。
钢绞线采用© 15.2mm钢绞线。
锚具和钢绞线均由厂家出具产品检验书，并送有关检测单位进行检测。
五、钢绞线的穿束钢绞线采用人工编束后，由人工进行穿入，钢绞线采用切断机切断。
预应力钢束明细表如下：预应力钢束明细表六、千斤顶、油表千斤顶、油表均经有关检测单位标定，千斤顶的工作架由钢管焊接而成，升降采用倒链进行抬升。
七、张拉操作采用柳州雷姆预应力机械有限公司生产的预应力智能张拉系统进行张拉。
千斤顶张拉进油升压必须缓慢、均匀、平稳，回油降压时应缓慢松开油阀，并使油缸回程到底。
梁端张拉工每张拉到整数时举手示意保持两端千斤顶力争同步工作。
八、实际伸长量的计算和测量初应力数值到达后，应在预应力钢束的两端精确的标以记号，预应力钢束的伸长量从记号起量，张拉力和伸长量的读数应在张拉过程中分阶段读出。
△L=S1+A L2式中：△L――为预应力筋的实际伸长量△L――为100%长拉力时预应力筋的实测伸长量△L2――为初应力时预应力筋的推算伸长量（本工程取值6mm 上式中△ L2= （c o/Ep）XL式中：c 0——为0.1 c con = 1860 X 0.75 X 0.1= 139.5MPaL――预应力筋长度其余各符号的含义与上述相同九、伸长率误差的计算（实测伸长量-理论伸长值）/理论伸长值X 100%，张拉过程中该误差应小于6%。
钢绞线张拉计算书-CAL-FENGHAI.-(YICAI)-Company One1朝阳洞路35m预制梁钢绞线张拉计算交底书一、材料规格预应力钢绞线直径Φ,公称面积为140mm2,钢绞线标准强度为f PK =1860Mpa，弹性模量E=195GPa。
钢绞线由贵州钢绳股份有限公司提供、夹片式锚具由成都川锚路桥机械有限责任公司提供、塑料波纹管由柳州市路宇建筑材料有限责任公司提供，以上材料均在监理的见证下取样送检并已出具合格报告。
根据《贵阳市朝阳洞路道路改造工程跨铁路桥工程35m预制梁施工图中35m简支T梁预应力钢束布置图》中说明要求预应力钢绞线锚下控制力（不包括钢束与锚圈口之间的摩擦及钢束在锚下垫板喇叭口处因弯折产生摩擦而引起的预应力损失），35m预制简支T梁需张拉钢束为N1、N2、N3、N4（均为腹板束），采用钢绞线规格有以下两种情况：当预制梁为中梁时，N1、N2、N3、N4钢束规格均为；当预制梁为边梁时，N1、N2的钢束规格为，N3、N4的钢束规格为。
锚下控制应力均为σcon=*f PK=1395MPa。
二、张拉要求预制梁混凝土立方体强度达到混凝土强度设计等级的90%且龄期不少于7d，方可张拉预应力。
混凝土强度设计等级为C50，根据混凝土抗压强度检测报告可知已满足设计及规范要求。
三、张拉顺序张拉采用2台250t千斤顶两端对称、匀称张拉，采用张拉力和伸长量双控，根据贵州省建筑科学研究检测中心校准证书可知：千斤顶编号及油表编号分别为910#(压力表编号：HT#)、0122#(压力表编号：912940#)。
T梁的张拉顺序:钢束张拉顺序为N1（控制应力的100%） N2（控制应力的100%） N3 (控制应力的50%) N4 (控制应力的100%) N3 (控制应力的100%) 即：100%N1 100%N2 50%N3 100%N4 100%N3。
初始张拉力P1= 持荷3分钟测引申量δ1 继续加载张拉力至P2= 持荷3分钟测引申量δ2 张拉至总吨位P3=P 持荷3分钟测引申量δ3 回油。
济乐高速公路5标先张法空心板梁张拉参数计算根据空心板梁钢绞线理论伸长值及最大张拉力应以《桥规》为计算依据，原则上不采用超张拉。
当张拉到100%控制力时，持荷5分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新张拉到控制应力，直到稳定为止。
现将张拉控制程序说明如下：一、张拉理论伸长量计算根据2011年《桥规》要求，先张法采用一端张拉，另一端固定，其中预应力钢筋张拉控制应力为0.70 f=1302Mpa，即可达到纲绞线强度的70%；根据出pk厂材质报告可知弹性模量Ep=195Gpa；先张法张拉程序：0 σ。
（拟采用σ。
=0.25σcon 0.5σcon 1.0σcon）σcon （持荷5分钟锚固），张拉采用双控，以张拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计张拉力（N）L——张拉钢绞线长度（cm）Ap——钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）对于本预制梁场：P=1860*70%*Ap=1302Ap（1）10M、13M空心板梁：钢绞线下料长度L=103(台座)- 0.65（张拉端) –2（锚固端) =100.35mAp=140mm2Ep=195Gpa△L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm（2）16M、20M空心板梁：钢绞线下料长度L=89(台座) – 1.6（张拉端) - 1（锚固端) =86.4mAp=140mm2Ep=195Gpa△L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，10M、13M空心板梁预应力筋实测值合格范围：630～710mm；16M、20M空心板梁预应力筋实测值合格范围：543～611mm；二、先张法预应力空心板梁张拉油压表读数计算式张拉控制应力σcon =0.7fpk=1302MPa，单根钢绞线控制张拉力Ng=σcon ×Ap=182.28KN，整体控制张拉力为:10m板梁中梁: Ny=9根×Ng=1640.5KN；10m板梁边梁: Ny=11根×Ng=2005KN；13m板梁中梁: Ny=12根×Ng=2187.3KN；13m板梁边梁: Ny=13根×Ng=2369.6KN；16m板梁中梁: Ny=14根×Ng=2551.9KN；16m板梁边梁: Ny=16根×Ng=2916.5KN；20m板梁中梁: Ny=18根×Ng=3281KN；20m板梁边梁: Ny=20根×Ng=3645.6KN；千斤顶与油压表标定一元线性回归方程压力表编号：1911910千斤顶编号：12170#回归方程：P=0.2311F+1.26压力表编号：1911992千斤顶编号：12161#回归方程：P=0.01740F-0.32压力表编号：1911907千斤顶编号：2#回归方程：P=0.01715F+0.22先张法预应力空心板梁单根φs15.2钢绞线其设计张拉控制力为182.28KN.一、12170#液压式张拉机（1）压力表1911910P=0.2311F+1.260.10σcon =0.2311×182.28×0.10+1.26 =5.47MPa（2）压力表1811470P=0.2436F+0.050.10σcon =0.2436×182.28×0.10+0.05 =4.49MPa10m空心板梁中梁9φs15.2钢绞线其设计张拉控制力为1640.5KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×1640.5÷2×0.25-0.32=3.24MPa0.5σcon =0.01740×1640.5÷2×0.5-0.32=6.81MPa1.0σcon =0.01740×1640.5÷2×1.0-0.32=13.95MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×1640.5÷2×0.25+1.01=4.64MPa0.5σcon =0.01774×1640.5÷2×0.5+1.01=8.28MPa1.0σcon =0.01774×1640.5÷2×1.0+1.01=15.56MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×1640.5÷2×0.25+0.22=3.73MPa0.5σcon =0.01715×1640.5÷2×0.5+0.22=7.25MPa1.0σcon =0.01715×1640.5÷2×1.0+0.22=14.28MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×1640.5÷2×0.25+0.08=3.83MPa0.5σcon =0.01829×1640.5÷2×0.5+0.08=7.58MPa1.0σcon =0.01829×1640.5÷2×1.0+0.08=15.08MPa10m空心板梁边梁11φs15.2钢绞线其设计张拉控制力为2005KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2005÷2×0.25-0.32=4.04MPa0.5σcon =0.01740×2005÷2×0.5-0.32=8.4MPa1.0σcon =0.01740×2005÷2×1.0-0.32=17.12MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2005÷2×0.25+1.01=5.45MPa0.5σcon =0.01774×2005÷2×0.5+1.01=9.9MPa1.0σcon =0.01774×2005÷2×1.0+1.01=18.79MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2005÷2×0.25+0.22=4.51MPa0.5σcon =0.01715×2005÷2×0.5+0.22=8.81MPa1.0σcon =0.01715×2005÷2×1.0+0.22=17.41MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2005÷2×0.25+0.08=4.66MPa0.5σcon =0.01829×2005÷2×0.5+0.08=9.24MPa1.0σcon =0.01829×2005÷2×1.0+0.08=18.41MPa13m空心板梁中梁12φs15.2钢绞线其设计张拉控制力为2187.3KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2187.3÷2×0.25-0.32=4.43MPa0.5σcon =0.01740×2187.3÷2×0.5-0.32=9.19MPa1.0σcon =0.01740×2187.3÷2×1.0-0.32=18.71MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2187.3÷2×0.25+1.01=5.86MPa0.5σcon =0.01774×2187.3÷2×0.5+1.01=10.71MPa1.0σcon =0.01774×2187.3÷2×1.0+1.01=20.41MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2187.3÷2×0.25+0.22=4.90MPa0.5σcon =0.01715×2187.3÷2×0.5+0.22=9.59MPa1.0σcon =0.01715×2187.3÷2×1.0+0.22=18.97MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2187.3÷2×0.25+0.08=5.08MPa0.5σcon =0.01829×2187.3÷2×0.5+0.08=10.08MPa1.0σcon =0.01829×2187.3÷2×1.0+0.08=20.08MPa13m空心板梁边梁13φs15.2钢绞线其设计张拉控制力为2369.6KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2369.6÷2×0.25-0.32=4.83MPa0.5σcon =0.01740×2369.6÷2×0.5-0.32=9.98MPa1.0σcon =0.01740×2369.6÷2×1.0-0.32=20.29MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2369.6÷2×0.25+1.01=6.26MPa0.5σcon =0.01774×2369.6÷2×0.5+1.01=11.51MPa1.0σcon =0.01774×2369.6÷2×1.0+1.01=22.02MPa二、2#液压式张拉机P=0.01715F+0.220.25σcon =0.01715×2369.6÷2×0.25+0.22=5.30MPa0.5σcon =0.01715×2369.6÷2×0.5+0.22=10.37MPa1.0σcon =0.01715×2369.6÷2×1.0+0.22=20.53MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2369.6÷2×0.25+0.08=5.49MPa0.5σcon =0.01829×2369.6÷2×0.5+0.08=10.91MPa1.0σcon =0.01829×2369.6÷2×1.0+0.08=21.75 MPa16m空心板梁中梁14φs15.2钢绞线其设计张拉控制力为2551.9KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2551.9÷2×0.25-0.32=5.23MPa0.5σcon =0.01740×2551.9÷2×0.5-0.32=10.78MPa1.0σcon =0.01740×2551.9÷2×1.0-0.32=21.88MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2551.9÷2×0.25+1.01=6.66MPa0.5σcon =0.01774×2551.9÷2×0.5+1.01=12.32MPa1.0σcon =0.01774×2551.9÷2×1.0+1.01=23.64MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2551.9÷2×0.25+0.22=5.69MPa0.5σcon =0.01715×2551.9÷2×0.5+0.22=11.16MPa1.0σcon =0.01715×2551.9÷2×1.0+0.22=22.1MPaP=0.01829F+0.080.25σcon =0.01829×2551.9÷2×0.25+0.08=5.91MPa0.5σcon =0.01829×2551.9÷2×0.5+0.08=11.74MPa1.0σcon =0.01829×2551.9÷2×1.0+0.08=23.41MPa16m空心板梁边梁16φs15.2钢绞线其设计张拉控制力为2916.5KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×2916.5÷2×0.25-0.32=6.02MPa0.5σcon =0.01740×2916.5÷2×0.5-0.32=12.37MPa1.0σcon =0.01740×2916.5÷2×1.0-0.32=25.05MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×2916.5÷2×0.25+1.01=7.47MPa0.5σcon =0.01774×2916.5÷2×0.5+1.01=13.94MPa1.0σcon =0.01774×2916.5÷2×1.0+1.01=26.88MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×2916.5÷2×0.25+0.22=6.47MPa0.5σcon =0.01715×2916.5÷2×0.5+0.22=12.72MPa1.0σcon =0.01715×2916.5÷2×1.0+0.22=25.23MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×2916.5÷2×0.25+0.08=6.74MPa0.5σcon =0.01829×2916.5÷2×0.5+0.08=13.41MPa1.0σcon =0.01829×2916.5÷2×1.0+0.08=26.75MPa20m空心板梁中梁18φs15.2钢绞线其设计张拉控制力为3281KN. 一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3281÷2×0.25-0.32=6.81MPa0.5σcon =0.01740×3281÷2×0.5-0.32=13.95MPa1.0σcon =0.01740×3281÷2×1.0-0.32=28.22MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3281÷2×0.25+1.01=8.28MPa0.5σcon =0.01774×3281÷2×0.5+1.01=15.56MPa1.0σcon =0.01774×3281÷2×1.0+1.01=30.11MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3281÷2×0.25+0.22=7.25MPa0.5σcon =0.01715×3281÷2×0.5+0.22=14.28MPa1.0σcon =0.01715×3281÷2×1.0+0.22=28.35MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3281÷2×0.25+0.08=7.58MPa0.5σcon =0.01829×3281÷2×0.5+0.08=15.08MPa1.0σcon =0.01829×3281÷2×1.0+0.08=30.08MPa20m空心板梁边梁20φs15.2钢绞线其设计张拉控制力为3645.6KN.一、12161#液压式张拉机（1）压力表1911992P=0.01740F-0.320.25σcon =0.01740×3645.6÷2×0.25-0.32=7.60MPa0.5σcon =0.01740×3645.6÷2×0.5-0.32=15.54MPa1.0σcon =0.01740×3645.6÷2×1.0-0.32=31.39MPa（2）压力表1#P=0.01774F+1.010.25σcon =0.01774×3645.6÷2×0.25+1.01=9.09MPa0.5σcon =0.01774×3645.6÷2×0.5+1.01=17.17MPa1.0σcon =0.01774×3645.6÷2×1.0+1.01=33.34MPa二、2#液压式张拉机（1）压力表1911907P=0.01715F+0.220.25σcon =0.01715×3645.6÷2×0.25+0.22=8.03MPa0.5σcon =0.01715×3645.6÷2×0.5+0.22=15.85MPa1.0σcon =0.01715×3645.6÷2×1.0+0.22=31.48MPa（2）压力表1811417P=0.01829F+0.080.25σcon =0.01829×3645.6÷2×0.25+0.08=8.41MPa0.5σcon =0.01829×3645.6÷2×0.5+0.08=16.75MPa1.0σcon =0.01829×3645.6÷2×1.0+0.08=33.42MPa附件：液压式张拉机检定证书对同一验收批同一设计强度，工程现场分两种方法评定：（一）非统计方法——用于试块组数n≤9组时mfcu≥1.15fcu,kfcu,min≥0.95fcu,k（二）统计方法——用于试块组数n≥10组时mfcu－λ1 Sfcu ≥0.90fcu,kfcu,min≥λ2 fcu,k20组以上同10-20组，也是采用数理统计方法他的系数没有对齐，这是个表格，要对齐的看组数n= 10～14 15～24 ≥25λ1 = 1.7 1.65 1.6λ2 = 0.9 0.85 0.85 当组数在10-14间的时候，λ1取1.7，λ2取0.9，代入到二楼提供的式子里。
16米预制空心板张拉计算方案一、基础数据本标段16米预制空心板正弯矩预应力钢束共有N1、N2各2束，设计锚下张拉控制应力：σcon=1860×0.75=1395MP a。
按设计要求空心板混凝土强度达到设计强度的90%后，且混凝土龄期不小于7d，方可张拉预应力钢束，并采用两端对称张拉，张拉程序为：0 初应力σcon（持荷5min）锚固，张拉顺序为N2、N1。
二、预应力钢束张拉力计算1、经咨询设计单位，因设计图中张拉控制应力已经考虑了预应力损失，故张拉力按公式:F n=σcon×A×n进行计算，如下：中跨空心板N1钢束锚下张拉力：F1=σcon×A×n=1395 MP a×140㎜2×4 =781.20KN其中：A为每根预应力钢绞线的截面积；n为同时张拉的预应力钢绞线的根数；F为钢绞线锚下张拉力。
其余钢束张拉力计算同N1，各钢束张拉力如下表：16米空心板中板预应力钢束张拉力计算明细表（表一）16米空心板边板预应力钢束张拉力计算明细表（表二）三、压力表读数计算本桥采用150吨千斤顶进行张拉，经校验：编号为1#千斤顶对应的压力表编号为21021009，校准方程为Y=0.03309X-0.02762。
对应油压表编号130577484编号为2#千斤顶对应的压力表编号为21021006，校准方程为Y=0.03311X+0.10190。
对应油压表编号130577505Y-油压表读数（MPa），x--张拉力值（KN）故中跨空心板N1钢束采用1#千斤顶张拉时的压力表度数分别为：1）压力表编号为130577484P1=0.03309X-0.02762=781.2×0.03309-0.02762=25.57MP a2）压力表编号为130577505P2=0.03311X+0.10190=0.03311×781.2+0.10190=25.97MP a其余钢束压力表读书计算同N1，压力表度数详见下表：预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表三）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板中板)表四）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表五）预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表六）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表七）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表八）三、理论伸长量的复核计算1、预应力钢束的平均张拉力计算采用设计图纸中的标准梁长进行钢绞线平均张拉力的计算，首先要计算出钢束的锚下张拉力，然后采用如下公式计算钢束的平均的张拉力：预应力平均张拉力计算公式及参数：式中：Pp=P［1- e-(kx+uθ)］/( kx+uθ)P p-----预应力筋平均张拉力（N）；P-----预应力筋张拉端张拉力（N）；X-----从张拉端至计算截面的孔道长度（m）；θ-----从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）；K------孔道每米局部偏差对摩擦的影响系数，取0.0015；μ------预应力筋与孔道壁的摩擦系数，取0.15故16米中跨空心板的平均张拉力计算如下：由设计图纸可知：K=0.0015，μ=0.23，X取7.85m；N1钢束θ为9°，弧度为0.0244，N2钢束θ为4°，弧度为0.06978。

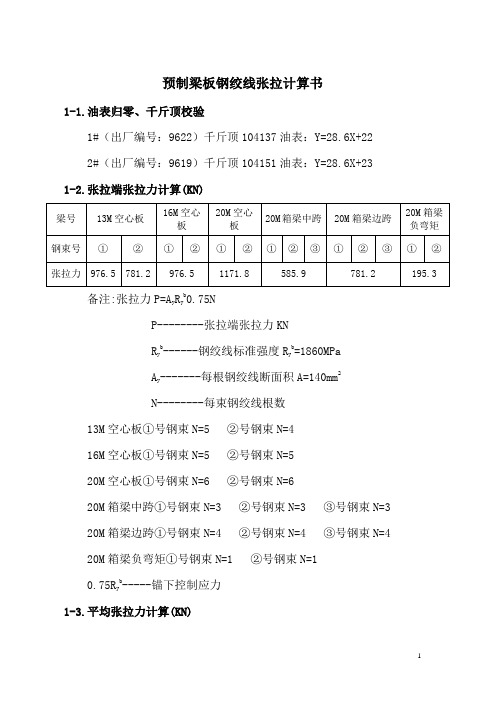

预制梁板钢绞线张拉计算书1-1.油表归零、千斤顶校验1#（出厂编号：9622）千斤顶104137油表：Y=28.6X+222#（出厂编号：9619）千斤顶104151油表：Y=28.6X+231-2.张拉端张拉力计算(KN)备注:张拉力P=A y R y b0.75NP--------张拉端张拉力KNR y b------钢绞线标准强度R y b=1860MPaA y-------每根钢绞线断面积A=140mm2N--------每束钢绞线根数13M空心板①号钢束N=5 ②号钢束N=416M空心板①号钢束N=5 ②号钢束N=520M空心板①号钢束N=6 ②号钢束N=620M箱梁中跨①号钢束N=3 ②号钢束N=3 ③号钢束N=3 20M箱梁边跨①号钢束N=4 ②号钢束N=4 ③号钢束N=4 20M箱梁负弯矩①号钢束N=1 ②号钢束N=10.75R y b-----锚下控制应力1-3.平均张拉力计算(KN)备注:P P=P(1-e-(kx+μθ) ) /(kx+μθ)P P-------平均张拉力（KN）P--------张拉端张拉力（KN）X--------从张拉端到计算断面的孔道长度（m）θ-----从张拉端到计算断面曲线孔道部分切线的夹角之和（rad） 13M空心板①号钢束 X=6.301 m θ=2.5°=0.043633rad②号钢束 X=6.324 m θ=9°=0.157080rad16M空心板①号钢束 X=7.801 m θ=2.5°=0.043633rad②号钢束 X=7.834 m θ=12°=0.209440rad20M空心板①号钢束 X=9.801 m θ=2.5°=0.043633rad②号钢束 X=9.857 m θ=14°=0.244346rad20M箱梁中跨①号钢束 X=9.684 m θ=6.5°=0.113446rad②号钢束 X=9.705 m θ=6.5°=0.113446rad③号钢束 X=9.574 m θ=1.4°=0.024435rad20M箱梁边跨①号钢束 X=9.796 m θ=6.5°=0.113446rad②号钢束 X=9.818 m θ=6.5°=0.113446rad③号钢束 X=9.686 m θ=1.4°=0.024435rad20M箱梁负弯矩①号钢束 X=6.505 m θ=3°=0.052360rad②号钢束 X=3.505 m θ=3°=0.052360radK------孔道偏差系数 K=0.0015μ-----摩擦系数μ=0.201-4.伸长量计算备注:ΔL=P p L/(A p E p)=0.75R y b(1-e-(kx+μθ) )/(KX+μθ) L/E PΔL----从张拉端到计算截面长度的钢绞线束伸长值(m) P p ----从张拉端到计算截面长度的钢绞线束平均张拉力(KN) L------从张拉端到计算截面的钢较线长度 (m)13M空心板①号钢束 L=6.951 m ②号钢束 L=6.974 m16M空心板①号钢束 L=8.451 m ②号钢束 L=8.484 m20M空心板①号钢束 L=10.451 m ②号钢束 L=10.507 m20M箱梁中跨①号钢束 L=10.334 m ②号钢束 L=10.355 m③号钢束 L=10.224 m20M箱梁边跨①号钢束 L=10.446 m ②号钢束 L=10.468 m③号钢束 L=10.336 m20M箱梁负弯矩①号钢束 L=7.155 m ②号钢束 L=4.155 mA p-----钢绞线束截面积A p=NA yE p-------钢绞线弹性模量，由试验结果确定，暂E p=195×103MPa 1-5.总伸长值计算备注:总伸长值=单端伸长值×21-6.油表油压计算(1#顶 104137油表)备注:(1)、由于伸长值较小,初应力不宜采用15%,以减小误差；(2)、由于锚圈口预应力损失,锚固时锚具变形、力筋回缩、接缝压缩损失,故采用减少张拉速度的方法,以减少施工时预应力损失；(3)、1#千斤顶104137油表：Y=28.6X+22油表油压计算(2#顶 104151油表)备注: (1)、由于伸长值较小,初应力不宜采用15%,以减小误差；(2)、由于锚圈口预应力损失,锚固时锚具变形、力筋回缩、接缝压缩损失,故采用减速小张拉速度的方法,以减少施工时预应力损失；(3)、2#千斤顶104151油表：Y=28.6X+231-7、张拉施工1、张拉设备选定（1）、千斤顶：采用150T双作用穿心式千斤顶，行程10cm，2台。
