含银海藻酸纤维的制备方法和性能

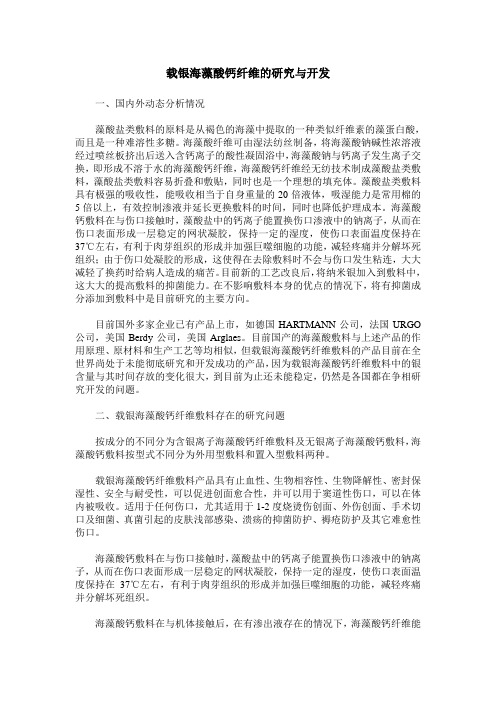

载银海藻酸钙纤维的研究与开发一、国内外动态分析情况藻酸盐类敷料的原料是从褐色的海藻中提取的一种类似纤维素的藻蛋白酸，而且是一种难溶性多糖。

海藻酸纤维可由湿法纺丝制备，将海藻酸钠碱性浓溶液经过喷丝板挤出后送入含钙离子的酸性凝固浴中，海藻酸钠与钙离子发生离子交换，即形成不溶于水的海藻酸钙纤维，海藻酸钙纤维经无纺技术制成藻酸盐类敷料，藻酸盐类敷料容易折叠和敷贴，同时也是一个理想的填充体。

藻酸盐类敷料具有极强的吸收性，能吸收相当于自身重量的20倍液体，吸湿能力是常用棉的5倍以上，有效控制渗液并延长更换敷料的时间，同时也降低护理成本。

海藻酸钙敷料在与伤口接触时，藻酸盐中的钙离子能置换伤口渗液中的钠离子，从而在伤口表面形成一层稳定的网状凝胶，保持一定的湿度，使伤口表面温度保持在37℃左右，有利于肉芽组织的形成并加强巨噬细胞的功能，减轻疼痛并分解坏死组织；由于伤口处凝胶的形成，这使得在去除敷料时不会与伤口发生粘连，大大减轻了换药时给病人造成的痛苦。

目前新的工艺改良后，将纳米银加入到敷料中，这大大的提高敷料的抑菌能力。

在不影响敷料本身的优点的情况下，将有抑菌成分添加到敷料中是目前研究的主要方向。

目前国外多家企业已有产品上市，如德国HARTMANN公司，法国URGO 公司，美国Berdy公司，美国Arglaes。

目前国产的海藻酸敷料与上述产品的作用原理、原材料和生产工艺等均相似，但载银海藻酸钙纤维敷料的产品目前在全世界尚处于未能彻底研究和开发成功的产品，因为载银海藻酸钙纤维敷料中的银含量与其时间存放的变化很大，到目前为止还未能稳定，仍然是各国都在争相研究开发的问题。

二、载银海藻酸钙纤维敷料存在的研究问题按成分的不同分为含银离子海藻酸钙纤维敷料及无银离子海藻酸钙敷料，海藻酸钙敷料按型式不同分为外用型敷料和置入型敷料两种。

载银海藻酸钙纤维敷料产品具有止血性、生物相容性、生物降解性、密封保湿性、安全与耐受性，可以促进创面愈合性，并可以用于窦道性伤口，可以在体内被吸收。

海藻纤维的制备引言海藻是一种广泛分布于海洋中的红藻植物，富含天然纤维素，被发现具有许多有益的特性，如抗菌、抗氧化、保湿等。

海藻纤维的制备是一项重要的研究课题，具有广阔的应用前景。

本文将详细介绍海藻纤维的制备过程及其相关应用。

海藻纤维的来源海藻种类繁多，常见的有巴西藻、紫菜、鱼须菜等。

这些海藻通常生长在浅海中，具有丰富的生长环境和高营养价值。

为了制备海藻纤维，需要从海藻中提取纤维素。

海藻纤维的制备步骤1. 采集海藻首先，需要去海洋中采集新鲜的海藻。

采集过程中需要注意保护海洋环境，选择没有受到污染的海域进行采集。

同时，应选择生长良好且生物量充足的海藻。

2. 洗涤海藻将采集到的海藻带回实验室后，需要先进行洗涤处理。

将海藻浸泡在清水中，反复清洗，去除附着在海藻表面的杂质和盐分。

3. 分离纤维素经过洗涤后的海藻，需要进一步分离出纤维素。

一种常用的方法是酶解法。

将海藻切碎，加入适量的酶解剂，进行酶解反应。

酶解剂可以分解海藻中的非纤维素物质，将纤维素溶解出来。

4. 过滤纤维素溶液酶解后的海藻溶液含有纤维素和其他杂质。

通过过滤的方法，将纤维素从溶液中分离出来。

可以使用滤纸、滤膜等材料进行过滤，将纤维素捕获下来。

5. 洗涤纤维素在过滤后得到的纤维素需要进行洗涤处理，以去除酶解剂和其他残留物。

将纤维素用水反复洗涤，直至洗涤液呈中性或无色。

6. 干燥纤维素洗涤后的纤维素需要进行干燥，以便后续的处理和应用。

可以通过自然晾干或低温烘干的方式，将纤维素干燥至一定的水分含量。

7. 制备纤维素产品干燥后的纤维素可以进一步加工制备成各种纤维素产品，如纤维素薄膜、纤维素纤维等。

具体制备方法根据不同的产品种类而异。

海藻纤维的应用海藻纤维具有许多特殊的性质和优势，因此在多个领域有广泛的应用。

1. 化妆品海藻纤维中的天然营养成分和保湿性能，使其成为制备化妆品的理想原料。

海藻纤维可以制成面膜、洗面奶、乳液等产品，具有保湿、抗皱、抗氧化等功效。

1.海藻酸的定义及特点海藻酸是由古罗糖醛酸（以下简称G）和甘露糖醛酸（以下简称M）组成的一种水溶性天然高分子材料。

海藻酸纤维是一种天然生物高分子材料, 属于可再生资源,是一种良好的环境友好材料。

产品具有良好的吸湿性、易去除性、高透氧性、凝胶阻塞性、可生物降解性、相容性和金属离子吸附性等一系列优良的性能。

2.海藻酸钠的制备海藻酸钠的工艺流程如下：干的或湿的海草(藻)经碾碎、水洗除杂、强碱水萃取、澄清得粗海藻酸盐溶液，经氯化钙沉淀得带色的海藻酸钙，经脱色、脱味后用酸处理，除去可溶性杂质得海藻酸沉淀，与碳酸钠作用得海藻酸钠，再经干燥、粉碎、过筛得海藻酸钠粉末。

3.海藻酸钙纤维的制备及其特点在生产海藻酸纤维的过程中，海藻酸钠的水溶液通过喷丝孔被挤入含氯化钙的水溶液中，在这个过程中发生的离子交换把水溶性的海藻酸钠转换成不溶于水的海藻酸钙。

由于海藻酸是一种高分子羧酸，二价的钙离子与相邻分子链上的羧酸结合后形成的海藻酸钙纤维是一种不溶于水的海藻酸盐。

一方面，这种纤维具有海藻酸的生物相容性，无毒、无害，可以作为膳食纤维食用，另一方面，海藻酸钙纤维具有离子交换性能，在与钠离子接触后可以使纤维转换成海藻酸钠而具有遇水后形成胶体的性能。

此外，由于纤维中含有大量的金属离子，海藻酸钙纤维具有良好的阻燃性，并且对电磁辐射具有屏蔽作用。

4.其它的海藻酸纤维的制备（1）海藻酸锌纤维把海藻酸钠水溶液通过喷丝孔挤入氯化锌水溶液后可以得到纯海藻酸锌纤维。

用氯化锌水溶液处理海藻酸钙纤维也可以得到含锌的海藻酸纤维。

海藻酸锌纤维比普通海藻酸钙纤维有更好的止血性能。

研究发现海藻酸纤维的止血性能来源于凝血效应和对血小板活性的增强作用。

当纤维中含有锌离子时, 其凝血效应和对血小板活性的增强作用比一般的海藻酸钙纤维更好。

（2）海藻酸铜纤维将海藻酸钠溶解在水中形成7% (质量分数)的纺丝溶液, 采用500孔、每孔直径为0.08 mm 的喷丝孔, 用3% (质量分数)的氯化铜为凝固液制备纤维, 牵伸后得到的纤维强度为21.5 cN / tex。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011534403.6(22)申请日 2020.12.23(71)申请人 山东汇高智慧纺织科技集团有限公司地址 264010 山东省烟台市莱山区飞龙路5号-4号(72)发明人 刘春梅　(74)专利代理机构 长沙智德知识产权代理事务所(普通合伙) 43207代理人 段芳萼(51)Int.Cl.D02G 3/04(2006.01)D02G 3/44(2006.01)D02G 3/12(2006.01)D01H 13/30(2006.01)(54)发明名称一种海藻酸纤维与银纤维混纺纱线及其制备方法(57)摘要本发明公开了一种海藻酸纤维和银纤维混纺纱线，其特征在于：所述海藻酸纤维银纤维混纺纱线还包括其他纤维，所述其他纤维为棉纤维、麻纤维、蚕丝纤维中的一种或多种，海藻酸纤维的含量为60‑95％；银纤维的含量为1‑5％，其他纤维含量为0‑35％，本发明制备得到的混合纱线的成本低，力学性能优异，毛羽少，同时具有优异的抗菌性能和抗病毒性能，在卫生健康纺织品上具有广泛的应用前景。

权利要求书1页 说明书6页CN 112680851 A 2021.04.20C N 112680851A1.一种海藻酸纤维和银纤维混纺纱线，其特征在于：所述的纱线包括海藻酸纤维、银纤维。

2.一种如权利要求1所述的海藻酸纤维和银纤维混纺纱线，其特征在于：所述海藻酸纤维银纤维混纺纱线还包括其他纤维，所述其他纤维为棉纤维、麻纤维、蚕丝纤维中的一种或多种。

3.一种如权利要求1‑2任一项所述的海藻酸纤维和银纤维混纺纱线，其特征在于：海藻酸纤维的含量为60‑95％；银纤维的含量为1‑5％，其他纤维含量为0‑35％，所述海藻酸纤维的细度为0.8‑1.1dtex，所述银纤维的细度为0.7‑0.9dtex，所述其他纤维的细度为0.9‑1.2dtex，纱线中纤维的长度为82‑85mm。
