GB8196-87机械设备防护罩安全要求

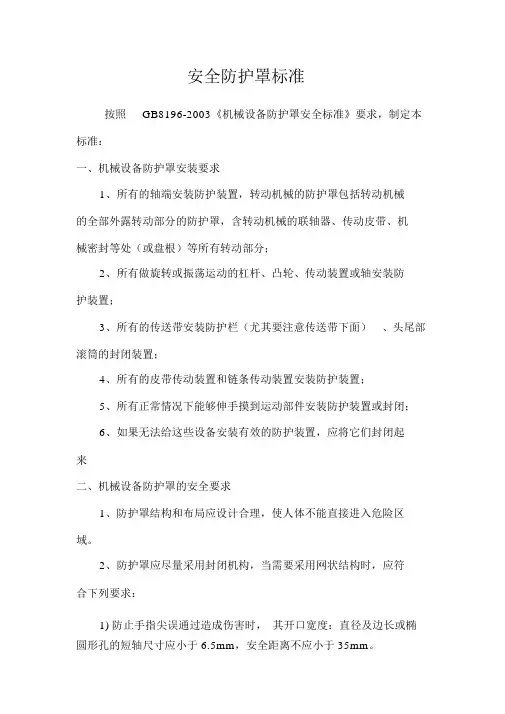

安全防护罩标准按照GB8196-2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处（或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置，应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1)防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于 6.5mm，安全距离不应小于 35mm。

2)防止手指误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于 12.5mm，安全距离不应小于 92mm。

3)防止上肢误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于 47mm，安全距离不应小于 460mm。

4)防止足尖误通过造成伤害时，防护罩底部与地面（或站立平台）的间隙应小于 76mm，安全距离不应小于 150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩的大小而定，箭头的长度小于 0.5 倍防护罩长度，箭头的宽度小于0.2 倍防护罩宽度。

4、械设备防护罩，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新的危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑。

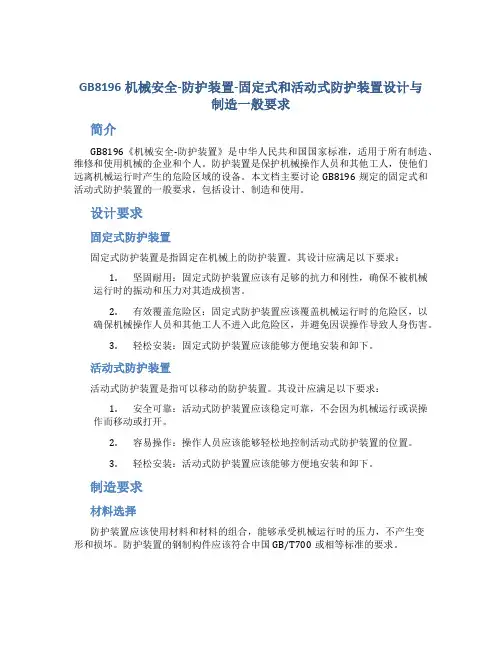

GB8196机械安全-防护装置-固定式和活动式防护装置设计与制造一般要求简介GB8196《机械安全-防护装置》是中华人民共和国国家标准，适用于所有制造、维修和使用机械的企业和个人。

防护装置是保护机械操作人员和其他工人，使他们远离机械运行时产生的危险区域的设备。

本文档主要讨论GB8196规定的固定式和活动式防护装置的一般要求，包括设计、制造和使用。

设计要求固定式防护装置固定式防护装置是指固定在机械上的防护装置。

其设计应满足以下要求：1.坚固耐用：固定式防护装置应该有足够的抗力和刚性，确保不被机械运行时的振动和压力对其造成损害。

2.有效覆盖危险区：固定式防护装置应该覆盖机械运行时的危险区，以确保机械操作人员和其他工人不进入此危险区，并避免因误操作导致人身伤害。

3.轻松安装：固定式防护装置应该能够方便地安装和卸下。

活动式防护装置活动式防护装置是指可以移动的防护装置。

其设计应满足以下要求：1.安全可靠：活动式防护装置应该稳定可靠，不会因为机械运行或误操作而移动或打开。

2.容易操作：操作人员应该能够轻松地控制活动式防护装置的位置。

3.轻松安装：活动式防护装置应该能够方便地安装和卸下。

制造要求材料选择防护装置应该使用材料和材料的组合，能够承受机械运行时的压力，不产生变形和损坏。

防护装置的钢制构件应该符合中国GB/T700或相等标准的要求。

安装和调整防护装置防护装置应该容易安装和卸下，以便于机械的日常维护。

在调整防护装置的位置和方向时，整个装置和所涉及到的机械部件都应该完好无损，没有松动，没有裂缝和缺陷。

清洁维护防护装置的清洁和维护应该是一个日常任务。

当迹象表明防护装置有需要更换、调整或拆卸时，必须立即完成。

若有任何不良迹象（例如松动，开裂或磨损）应施以适当的修复。

使用要求训练应对操作人员进行防护装置使用技术的训练，以确保他们能够正确使用和维护防护装置。

安全检查在机械操作前应该进行安全检查，以确保防护装置已正确安装并可以有效发挥作用。

安全防护罩标准按照 GB8196-2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处（或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置，应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1)防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离不应小于35mm。

2)防止手指误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离不应小于92mm。

3)防止上肢误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离不应小于460mm。

4)防止足尖误通过造成伤害时，防护罩底部与地面（或站立平台）的间隙应小于76mm，安全距离不应小于150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩的大小而定，箭头的长度小于0.5倍防护罩长度，箭头的宽度小于0.2倍防护罩宽度。

4、械设备防护罩，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新的危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑。

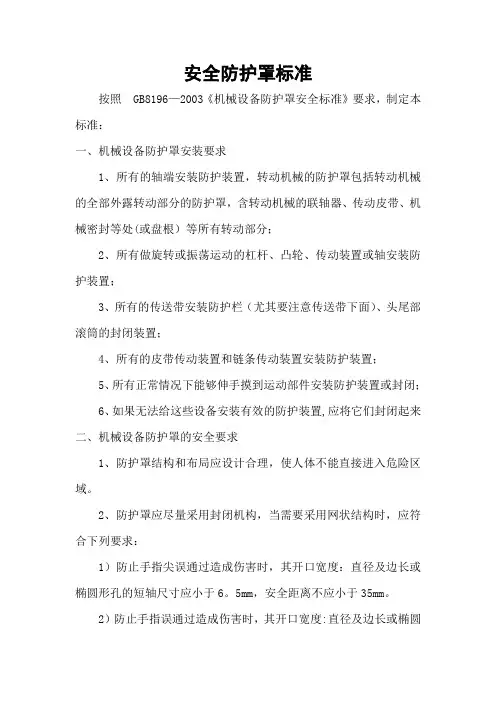

安全防护罩标准按照GB8196—2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处(或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置,应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1）防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6。

5mm，安全距离不应小于35mm。

2）防止手指误通过造成伤害时，其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于12。

5mm，安全距离不应小于92mm.3）防止上肢误通过造成伤害时,其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm,安全距离不应小于460mm。

4)防止足尖误通过造成伤害时,防护罩底部与地面（或站立平台）的间隙应小于76mm,安全距离不应小于150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向(白色）箭头,箭头大小视防护罩的大小而定,箭头的长度小于0.5倍防护罩长度，箭头的宽度小于0。

2倍防护罩宽度.4、械设备防护罩，应采用固定式防护罩,经常进行调节和维护的运动部件，应优先采用联锁式防护罩,条件不允许时,可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角,严禁产生新的危险源.组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑.6、防护罩设计不影响视线和正常操作，便于设备的检查和维修，便于运行人员的巡视检查。

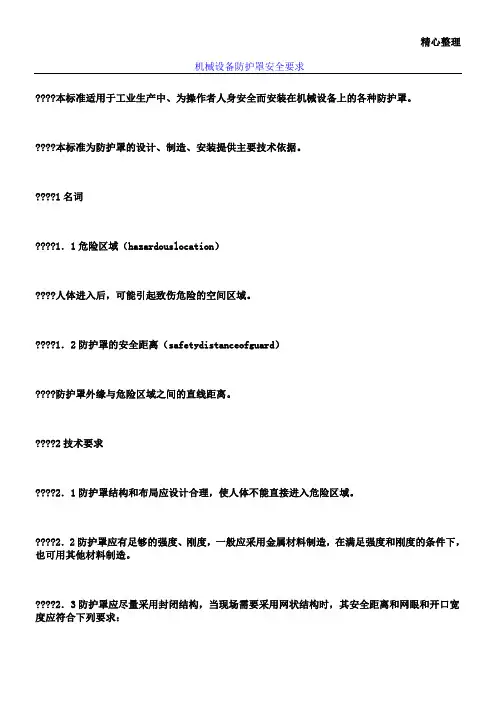

精心整理机械设备防护罩安全要求????本标准适用于工业生产中、为操作者人身安全而安装在机械设备上的各种防护罩。

????本标准为防护罩的设计、制造、安装提供主要技术依据。

????1????1．????????1．????????2????2．????2．2防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

????2．3防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼和开口宽度应符合下列要求：????2．3．1为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6．5mm，安全距离应不小于35mm。

????2．3．2为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12．5mm，安全距离应不小于92mm（见图1）。

????图????图????2．????????1988-05-01实施????2．3．4为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

????图3a网眼尺寸b安全距离????@Y7201????图4a网眼尺寸b安全距离????2．76mm????2．????2．????2．????2．????附加说明：????本标准由劳动人事部劳动保护局提出。

????本标准由吉林省劳动保护科学研究所负责起草。

????本标准主要起草：徐世荣、唐石河。

????GB8196-87????????????伤、????????《建设安全工程安全技术规程》第64条规定“电气设备和线路的绝缘必须良好，裸露的带电导体应安装于碰不着的场所，或者设置安全遮栏和明显的警告标志”。

第八十八条“安全、拆洗、试运和修理机器的时候，应该对各种转动部分采取临时性防护措施。

一切和工作无关的人员都不许接近”。

????由于缺乏统一标准和技术要求因而出厂时设备存在的隐患，由使用厂家去配备安全防护罩，带来的弊病主要表现在下述五个方面：????1．不带防护装置的机械与设备，出厂时就存在隐患，造成先天不良如使用单位不能及时采用措施，即成为事故根源。

【最新资料，WORD文档，可编辑修改】前言引言1 范围2 规范性引用文件3 术语和定义3.1 防护装置3.2 固定式防护装置3.3 活动式防护装置3.4 可调式防护装置3.5 联锁防护装置3.6 带防护锁定的联锁防护装置3.7 防护装置的关闭状态3.8 防护装置的打开3.9 工具3.10 工具的使用3.11 进入频次4 风险评价5 防护装置的设计与制造一般要求5.1 机器方面5.2 人员方面5.3 防护装置的设计方面5.4 防护装置的制造方面5.5 材料的选择5.6 密封性5.7 抗腐蚀5.8 抗微生物5.9 无毒5.10 机器的观察5.11 透明性5.12 频闪影响5.13 静电特性5.14 热稳定性5.15 可燃性5.16 降低噪声与振动5.17 防辐射6 防护装置类型的选择6.1 通则6.2 不同类型的防护装置的组合或防护装置与其他装置的组合6.3 根据危险的数量和位置选择防护装置6.4 根据要求进入的性质和频次选择防护装置7 其他设计与制造方面的考虑7.1 攀登7.2 保留紧固件7.3 抗振7.4 警告标志7.5 颜色7.6 美学8 防护装置安全要求的检验8.1 通则8.2 冲击强度8.3 安全距离8.4 密封性8.5 噪声8.6 防护装置的操作力8.7 可视性9 使用信息9.1 通则9.2防护装置的危险9.3 安装9.4 操作9.5 防护装置的拆卸9.6 检查与维修附录A（资料性附录）本标准与ISO14120：2002的技术性差异及其原因附录B（资料性附录）帮助选择针对移动部件产生的危险的防护装置的指南附录C（规范性附录）根据危险的数量和位置选择防护装置的指南参考文献前言本标准修改采用国际标准ISO14120：2002《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》（英文版）。

本标准根据ISO14120：2002重新起草，由于我国法律要求和工业的特殊需要，本标准在采用国际标准时进行了修改。

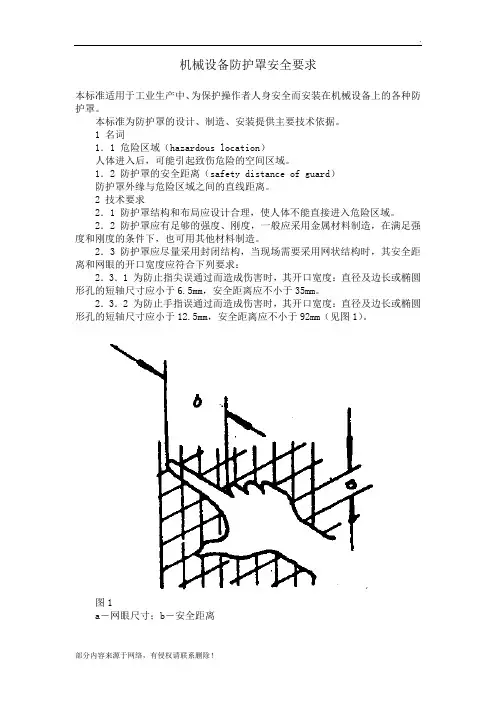

机械设备防护罩安全要求本标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。

本标准为防护罩的设计、制造、安装提供主要技术依据。

1 名词1．1 危险区域（hazardous location）人体进入后，可能引起致伤危险的空间区域。

1．2 防护罩的安全距离（safety distance of guard）防护罩外缘与危险区域之间的直线距离。

2 技术要求2．1 防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2．2 防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

2．3 防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼的开口宽度应符合下列要求：2．3．1 为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。

2．3．2 为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离应不小于92mm（见图1）。

图1a－网眼尺寸；b－安全距离2．3．3 为防止手掌（不含第一掌指关节）误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于20mm，安全距离应不小于135mm（见图2）。

图2a－网眼尺寸；b－安全距离2．3．4 为防止上肢误通过而造成伤害时，其开口宽度：直径及边张或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

图3a－网眼尺寸；b－安全距离2．3．5 为防止足尖误通过而造成伤害时，防护罩底部与地面（或站立台面）的间隙应小于76mm，安全距离应小于150mm（见图4）。

图4a－网眼尺寸；b－安全距离2．4 一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。

2．5 防护罩表面应光滑无毛刺和尖锐棱角，不应成为新的危险源。

G B/T8196-2003代替G B8196-1987，G B8197-1987机械安全防护装置固定式和活动式防护装置设计与制造一般要求自??2003-9-1??起执行前言引言1 范围2 规范性引用文件3 术语和定义3.1 防护装置3.2 固定式防护装置3.3 活动式防护装置3.4 可调式防护装置3.5 联锁防护装置3.6 带防护锁定的联锁防护装置3.7 防护装置的关闭状态3.8 防护装置的打开3.9 工具3.10 工具的使用3.11 进入频次4 风险评价5 防护装置的设计与制造一般要求5.1 机器方面5.2 人员方面5.3 防护装置的设计方面5.4 防护装置的制造方面5.5 材料的选择5.6 密封性5.7 抗腐蚀5.8 抗微生物5.9 无毒5.10 机器的观察5.11 透明性5.12 频闪影响5.13 静电特性5.14 热稳定性5.15 可燃性5.16 降低噪声与振动5.17 防辐射6 防护装置类型的选择6.1 通则6.2 不同类型的防护装置的组合或防护装置与其他装置的组合6.3 根据危险的数量和位置选择防护装置6.4 根据要求进入的性质和频次选择防护装置7 其他设计与制造方面的考虑7.1 攀登7.2 保留紧固件7.3 抗振7.4 警告标志7.5 颜色7.6 美学8 防护装置安全要求的检验8.1 通则8.2 冲击强度8.3 安全距离8.4 密封性8.5 噪声8.6 防护装置的操作力8.7 可视性9 使用信息9.1 通则9.2防护装置的危险9.3 安装9.4 操作9.5 防护装置的拆卸9.6 检查与维修附录A（资料性附录）本标准与ISO14120：2002的技术性差异及其原因附录B（资料性附录）帮助选择针对移动部件产生的危险的防护装置的指南附录C（规范性附录）根据危险的数量和位置选择防护装置的指南参考文献前言本标准修改采用国际标准ISO14120：2002《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》（英文版）。

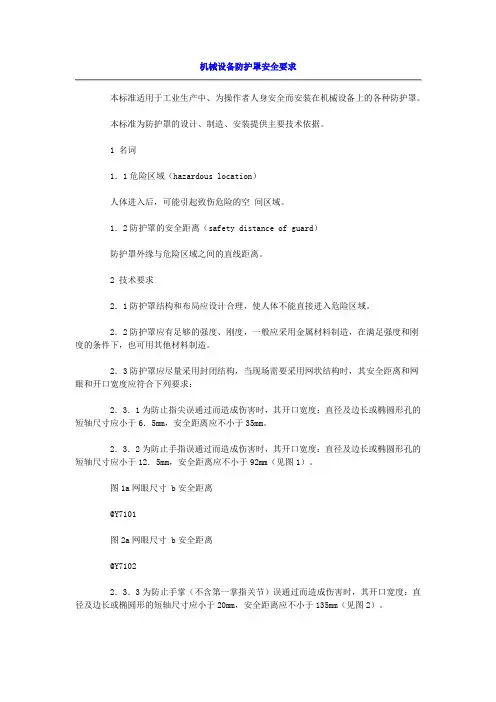

机械设备防护罩安全要求本标准适用于工业生产中、为操作者人身安全而安装在机械设备上的各种防护罩。

本标准为防护罩的设计、制造、安装提供主要技术依据。

1 名词1．1危险区域（hazardous location）人体进入后，可能引起致伤危险的空间区域。

1．2防护罩的安全距离（safety distance of guard）防护罩外缘与危险区域之间的直线距离。

2 技术要求2．1防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2．2防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

2．3防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼和开口宽度应符合下列要求：2．3．1为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6．5mm，安全距离应不小于35mm。

2．3．2为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12．5mm，安全距离应不小于92mm（见图1）。

图1a网眼尺寸 b安全距离@Y7101图2a网眼尺寸 b安全距离@Y71022．3．3为防止手掌（不含第一掌指关节）误通过而造成伤害时，其开口宽度：直径及边长或椭圆形的短轴尺寸应小于20mm，安全距离应不小于135mm（见图2）。

国家标准局1987-09-21批准1988-05-01实施2．3．4为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

图3 a网眼尺寸 b安全距离@Y7201图4 a网眼尺寸 b安全距离@Y72022．3．5为防止足尖误通过而造成伤害时，防护罩底部与地面（或站立台面）的间隙应小于76mm，安全距离应不小于150mm（见图4）。

2．4一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。

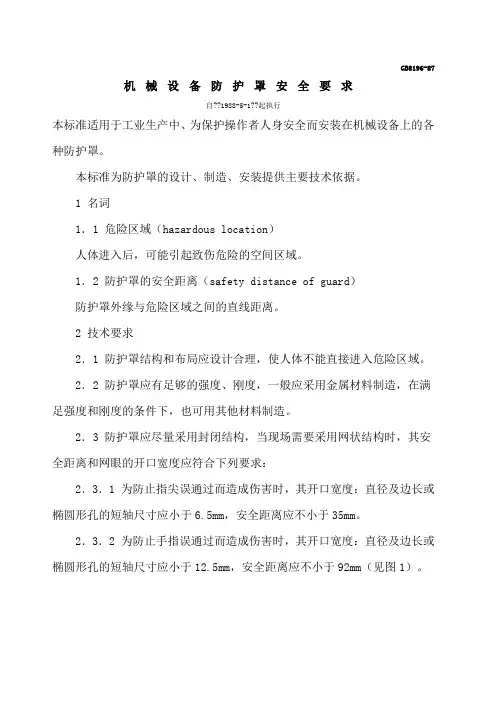

GB8196-87机械设备防护罩安全要求自??1988-5-1??起执行本标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。

本标准为防护罩的设计、制造、安装提供主要技术依据。

1 名词1．1 危险区域（hazardous location）人体进入后，可能引起致伤危险的空间区域。

1．2 防护罩的安全距离（safety distance of guard）防护罩外缘与危险区域之间的直线距离。

2 技术要求2．1 防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2．2 防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

2．3 防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼的开口宽度应符合下列要求：2．3．1 为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。

2．3．2 为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离应不小于92mm（见图1）。

图1a－网眼尺寸；b－安全距离2．3．3 为防止手掌（不含第一掌指关节）误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于20mm，安全距离应不小于135mm（见图2）。

图2a－网眼尺寸；b－安全距离2．3．4 为防止上肢误通过而造成伤害时，其开口宽度：直径及边张或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

图3a－网眼尺寸；b－安全距离2．3．5 为防止足尖误通过而造成伤害时，防护罩底部与地面（或站立台面）的间隙应小于76mm，安全距离应小于150mm（见图4）。

图4a－网眼尺寸；b－安全距离2．4 一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。

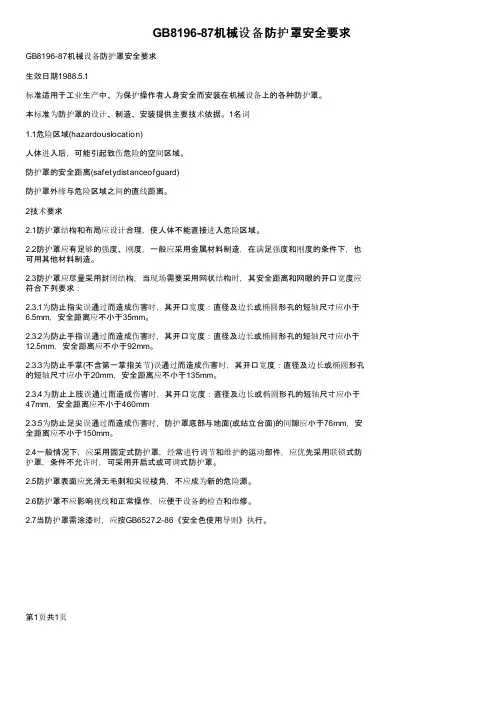

GB8196-87机械设备防护罩安全要求GB8196-87机械设备防护罩安全要求生效日期1988.5.1标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。

本标准为防护罩的设计、制造、安装提供主要技术依据。

1名词1.1危险区域(hazardouslocation)人体进入后，可能引起致伤危险的空间区域。

防护罩的安全距离(safetydistanceofguard)防护罩外缘与危险区域之间的直线距离。

2技术要求2.1防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2.2防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

2.3防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼的开口宽度应符合下列要求：2.3.1为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。

2.3.2为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离应不小于92mm。

2.3.3为防止手掌(不含第一掌指关节)误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于20mm，安全距离应不小于135mm。

2.3.4为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm2.3.5为防止足尖误通过而造成伤害时，防护罩底部与地面(或站立台面)的间隙应小于76mm，安全距离应不小于150mm。

2.4一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。

2.5防护罩表面应光滑无毛刺和尖锐棱角，不应成为新的危险源。

2.6防护罩不应影响视线和正常操作，应便于设备的检查和维修。

2.7当防护罩需涂漆时，应按GB6527.2-86《安全色使用导则》执行。

安全防护罩标准按照 GB8196-2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处（或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置，应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1)防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离不应小于35mm。

2)防止手指误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离不应小于92mm。

3)防止上肢误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离不应小于460mm。

4)防止足尖误通过造成伤害时，防护罩底部与地面（或站立平台）的间隙应小于76mm，安全距离不应小于150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩的大小而定，箭头的长度小于0.5倍防护罩长度，箭头的宽度小于0.2倍防护罩宽度。

4、械设备防护罩，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新的危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑。

安全防护罩标准根据GB8196- 《机械设备防护罩安全标准》要求，制订本标准：一、机械设备防护罩安装要求1、全部轴端安装防护装置，转动机械防护罩包含转动机械全部外露转动部分防护罩，含转动机械联轴器、传动皮带、机械密封等处（或盘根）等全部转动部分；2、全部做旋转或振荡运动杠杆、凸轮、传动装置或轴安装防护装置；3、全部传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒封闭装置；4、全部皮带传动装置和链条传动装置安装防护装置；5、全部正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、假如无法给这些设备安装有效防护装置，应将它们封闭起来二、机械设备防护罩安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽可能采取封闭机构，当需要采取网状结构时，应符合下列要求：1)预防手指尖误经过造成伤害时，其开口宽度：直径及边长或椭圆形孔短轴尺寸应小于6.5mm，安全距离不应小于35mm。

2)预防手指误经过造成伤害时，其开口宽度：直径及边长或椭圆形孔短轴尺寸应小于12.5mm，安全距离不应小于92mm。

3)预防上肢误经过造成伤害时，其开口宽度：直径及边长或椭圆形孔短轴尺寸应小于47mm，安全距离不应小于460mm。

4)预防足尖误经过造成伤害时，防护罩底部和地面（或站立平台）间隙应小于76mm，安全距离不应小于150mm。

3、制作后防护罩应双面刷涂黄色漆，于防护罩顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩大小而定，箭头长度小于0.5倍防护罩长度，箭头宽度小于0.2倍防护罩宽度。

4、械设备防护罩，应采取固定式防护罩，常常进行调整和维护运动部件，应优先采取联锁式防护罩，条件不许可时，可采取开启式或可调整式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除全部轧屑。

6、防护罩设计不影响视线和正常操作，便于设备检验和维修，便于运行人员巡视检验。

机械设备防护罩安全要求GB 8196-1987国家标准局1987-09-21批准1988-05-01实施标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。

本标准为防护罩的设计、制造、安装提供主要技术依据。

1 名词1.1 危险区域(hazardous location)人体进入后，可能引起致伤危险的空间区域。

1.2 防护罩的安全距离(safety distance of guard)防护罩外缘与危险区域之间的直线距离。

2 技术要求2.1 防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2.2 防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

2.3 防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼的开口宽度应符合下列要求：2.3.1 为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。

2.3.2 为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离应不小于92mm（见图１）。

图１a－网眼尺寸；b－安全距离2.3.3 为防止手掌(不含第一掌指关节)误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于20mm，安全距离应不小于135mm（见图2）。

图2a－网眼尺寸；b－安全距离2.3.4 为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

图3a－网眼尺寸；b－安全距离2.3.5 为防止足尖误通过而造成伤害时，防护罩底部与地面(或站立台面)的间隙应小于76mm，安全距离应不小于150mm（见图4）。

图4a－离地间隙；b－安全距离2.4 一般情况下，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调式防护罩。

前言引言1 范围2 规范性引用文件3 术语和定义3.1 防护装置3.2 固定式防护装置3.3 活动式防护装置3.4 可调式防护装置3.5 联锁防护装置3.6 带防护锁定的联锁防护装置3.7 防护装置的关闭状态3.8 防护装置的打开3.9 工具3.10 工具的使用3.11 进入频次4 风险评价5 防护装置的设计与制造一般要求5.1 机器方面5.2 人员方面5.3 防护装置的设计方面5.4 防护装置的制造方面5.5 材料的选择5.6 密封性5.7 抗腐蚀5.8 抗微生物5.9 无毒5.10 机器的观察5.11 透明性5.12 频闪影响5.13 静电特性5.14 热稳定性5.15 可燃性5.16 降低噪声与振动5.17 防辐射6 防护装置类型的选择6.1 通则6.2 不同类型的防护装置的组合或防护装置与其他装置的组合6.3 根据危险的数量和位置选择防护装置6.4 根据要求进入的性质和频次选择防护装置7 其他设计与制造方面的考虑7.1 攀登7.2 保留紧固件7.3 抗振7.4 警告标志7.5 颜色7.6 美学8 防护装置安全要求的检验8.1 通则8.2 冲击强度8.3 安全距离8.4 密封性8.5 噪声8.6 防护装置的操作力8.7 可视性9 使用信息9.1 通则9.2防护装置的危险9.3 安装9.4 操作9.5 防护装置的拆卸9.6 检查与维修附录A（资料性附录）本标准与ISO14120：2002的技术性差异及其原因附录B（资料性附录）帮助选择针对移动部件产生的危险的防护装置的指南附录C（规范性附录）根据危险的数量和位置选择防护装置的指南参考文献前言本标准修改采用国际标准ISO14120：2002《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》（英文版）。

本标准根据ISO14120：2002重新起草，由于我国法律要求和工业的特殊需要，本标准在采用国际标准时进行了修改。

这些技术性差异用垂直单线标识（本网采用蓝色字表示）在它们所涉及的条款的页边空白处。

前言引言1 范围2 规范性引用文件3 术语和定义3.1 防护装置3.2 固定式防护装置3.3 活动式防护装置3.4 可调式防护装置3.5 联锁防护装置3.6 带防护锁定的联锁防护装置3.7 防护装置的关闭状态3.8 防护装置的打开3.9 工具3.10 工具的使用3.11 进入频次4 风险评价5 防护装置的设计与制造一般要求5.1 机器方面5.2 人员方面5.3 防护装置的设计方面5.4 防护装置的制造方面5.5 材料的选择5.6 密封性5.7 抗腐蚀5.8 抗微生物5.9 无毒5.10 机器的观察5.11 透明性5.12 频闪影响5.13 静电特性5.14 热稳定性5.15 可燃性5.16 降低噪声与振动5.17 防辐射6 防护装置类型的选择6.1 通则6.2 不同类型的防护装置的组合或防护装置与其他装置的组合6.3 根据危险的数量和位置选择防护装置6.4 根据要求进入的性质和频次选择防护装置7 其他设计与制造方面的考虑7.1 攀登7.2 保留紧固件7.3 抗振7.4 警告标志7.5 颜色7.6 美学8 防护装置安全要求的检验8.1 通则8.2 冲击强度8.3 安全距离8.4 密封性8.5 噪声8.6 防护装置的操作力8.7 可视性9 使用信息9.1 通则9.2防护装置的危险9.3 安装9.4 操作9.5 防护装置的拆卸9.6 检查与维修附录A（资料性附录）本标准与ISO14120：2002的技术性差异及其原因附录B（资料性附录）帮助选择针对移动部件产生的危险的防护装置的指南附录C（规范性附录）根据危险的数量和位置选择防护装置的指南参考文献前言本标准修改采用国际标准ISO14120：2002《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》（英文版）。

本标准根据ISO14120：2002重新起草，由于我国法律要求和工业的特殊需要，本标准在采用国际标准时进行了修改。

这些技术性差异用垂直单线标识（本网采用蓝色字表示）在它们所涉及的条款的页边空白处。

精心整理机械设备防护罩安全要求????本标准适用于工业生产中、为操作者人身安全而安装在机械设备上的各种防护罩。

????本标准为防护罩的设计、制造、安装提供主要技术依据。

????1????1．????????1．????????2????2．????2．2防护罩应有足够的强度、刚度，一般应采用金属材料制造，在满足强度和刚度的条件下，也可用其他材料制造。

????2．3防护罩应尽量采用封闭结构，当现场需要采用网状结构时，其安全距离和网眼和开口宽度应符合下列要求：????2．3．1为防止指尖误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6．5mm，安全距离应不小于35mm。

????2．3．2为防止手指误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12．5mm，安全距离应不小于92mm（见图1）。

????图????图????2．????????1988-05-01实施????2．3．4为防止上肢误通过而造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离应不小于460mm（见图3）。

????图3a网眼尺寸b安全距离????@Y7201????图4a网眼尺寸b安全距离????2．76mm????2．????2．????2．????2．????附加说明：????本标准由劳动人事部劳动保护局提出。

????本标准由吉林省劳动保护科学研究所负责起草。

????本标准主要起草：徐世荣、唐石河。

????GB8196-87????????????伤、????????《建设安全工程安全技术规程》第64条规定“电气设备和线路的绝缘必须良好，裸露的带电导体应安装于碰不着的场所，或者设置安全遮栏和明显的警告标志”。

第八十八条“安全、拆洗、试运和修理机器的时候，应该对各种转动部分采取临时性防护措施。

一切和工作无关的人员都不许接近”。

????由于缺乏统一标准和技术要求因而出厂时设备存在的隐患，由使用厂家去配备安全防护罩，带来的弊病主要表现在下述五个方面：????1．不带防护装置的机械与设备，出厂时就存在隐患，造成先天不良如使用单位不能及时采用措施，即成为事故根源。

按照GB8196-2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处（或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置，应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1)防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于，安全距离不应小于35mm。

2)防止手指误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于，安全距离不应小于92mm。

3)防止上肢误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离不应小于460mm。

4)防止足尖误通过造成伤害时，防护罩底部与地面（或站立平台）的间隙应小于76mm，安全距离不应小于150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩的大小而定，箭头的长度小于倍防护罩长度，箭头的宽度小于倍防护罩宽度。

4、械设备防护罩，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新的危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑。

6、防护罩设计不影响视线和正常操作，便于设备的检查和维修，便于运行人员的巡视检查。

安全防护罩标准按照 GB8196-2003《机械设备防护罩安全标准》要求，制定本标准：一、机械设备防护罩安装要求1、所有的轴端安装防护装置，转动机械的防护罩包括转动机械的全部外露转动部分的防护罩，含转动机械的联轴器、传动皮带、机械密封等处（或盘根）等所有转动部分；2、所有做旋转或振荡运动的杠杆、凸轮、传动装置或轴安装防护装置；3、所有的传送带安装防护栏（尤其要注意传送带下面）、头尾部滚筒的封闭装置；4、所有的皮带传动装置和链条传动装置安装防护装置；5、所有正常情况下能够伸手摸到运动部件安装防护装置或封闭；6、如果无法给这些设备安装有效的防护装置，应将它们封闭起来二、机械设备防护罩的安全要求1、防护罩结构和布局应设计合理，使人体不能直接进入危险区域。

2、防护罩应尽量采用封闭机构，当需要采用网状结构时，应符合下列要求：1)防止手指尖误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离不应小于35mm。

2)防止手指误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于12.5mm，安全距离不应小于92mm。

3)防止上肢误通过造成伤害时，其开口宽度：直径及边长或椭圆形孔的短轴尺寸应小于47mm，安全距离不应小于460mm。

4)防止足尖误通过造成伤害时，防护罩底部与地面（或站立平台）的间隙应小于76mm，安全距离不应小于150mm。

3、制作后的防护罩应双面刷涂黄色漆，于防护罩的顶部中间部位刷涂旋转方向（白色）箭头，箭头大小视防护罩的大小而定，箭头的长度小于0.5倍防护罩长度，箭头的宽度小于0.2倍防护罩宽度。

4、械设备防护罩，应采用固定式防护罩，经常进行调节和维护的运动部件，应优先采用联锁式防护罩，条件不允许时，可采用开启式或可调节式防护罩。

5、防护罩表面光滑无毛刺和尖锐棱角，严禁产生新的危险源。

组装前从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑。
