微机原理第一次实验

微机原理实验报告班级：指导老师：学号：姓名：实验一两个多位十进制数相加的实验一、实验目的学习数据传送和算术运算指令的用法熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。

二、实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1、DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。

三、程序框图图 3-1四、参考程序清单DATA SEGMENTDATA1 DB 33H,39H,31H,37H,34H;被加数DATA1END EQU $-1DATA2 DB 34H,35H,30H,38H,32H;加数DATA2END EQU $-1SUM DB 5 DUP(?)DATA ENDSSTACK SEGMENTSTA DB 20 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXMOV SI,OFFSET DATA1ENDMOV DI,OFFSET DATA2ENDCALL ADDAMOV AX,4C00HINT 21HADDA PROC NEARMOV DX,SIMOV BP,DIMOV BX,05HAD1: SUB BYTE PTR [SI],30H SUB BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05HCLCAD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALDEC SIDEC DILOOP AD2MOV SI,DXMOV DI,BPMOV BX,05HAD3: ADD BYTE PTR [SI],30HADD BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD3RETADDA ENDPCODE ENDSEND START五、实验结果与分析这次实验依次将相加数与被加数存入AL，BL，依次从低位向高位相加，然后把结果放在内存中。

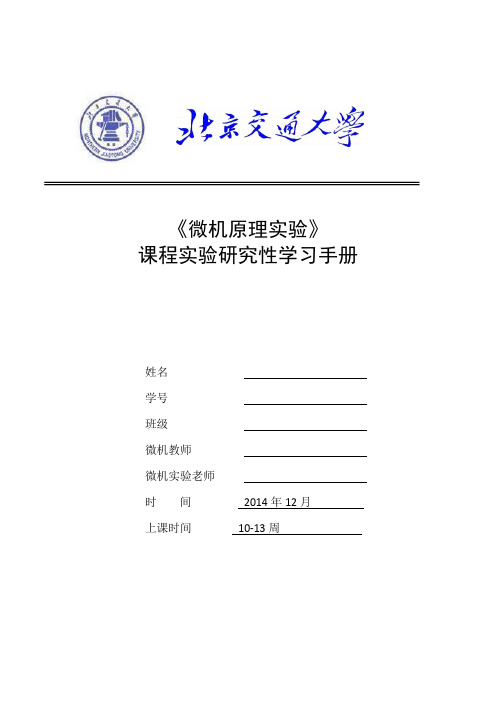

《微机原理实验》课程实验研究性学习手册姓名学号班级微机教师微机实验老师时间2014年12月上课时间10-13周实验一：I/O地址译码与交通灯控制实验一、实验目的1、掌握并行接口8255的基本原理2、掌握8255的编程方法3、掌握利用X86 汇编语言技巧二、实验内容如图，L7、L6、L5作为南北路口的交通灯与PC7、PC6、PC5相连，L2、L1、L0作为东西路口的交通灯与PC2、PC1、PC0相连。

编程使六个灯按交通灯变化规律燃灭。

三、编程提示1、8255 控制寄存器端口地址 28BHA 口的地址 288HC 口的地址 28AH2、十字路口交通灯的变化规律要求：（1）南北路口的绿灯、东西路口的红灯同时亮3秒左右。

（2）南北路口的黄灯闪烁若干次，同时东西路口的红灯继续亮。

（3）南北路口的红灯、东西路口的绿灯同时亮3秒左右。

（4）南北路口的红灯继续亮、同时东西路口的黄灯亮闪烁若干次。

（5）转（1）重复。

四、参考流程图五、实验源程序CODE SEGMENTASSUME CS:CODESTART: MOV DX, 0EC0BH ;8255初始化，写控制寄存器MOV AL,10010000B ;OUT DX,ALFIRST: MOV DX, 0EC0AH ;C口地址MOV AL,00100100BOUT DX,AL ;南北绿，东西红，写入C口 MOV CX,0 ;送入初值65536（FFFF+1）MOV AX,4000H ;软件长延时DELAY1: DEC AXJNZ DELAY1LOOP DELAY1 ;双重循环MOV BL,5 ;黄灯闪5次SECOND:MOV DX, 0EC0AHMOV AL,01000100BOUT DX,AL ;南北黄，东西红，写入C口 MOV CX,3000H ;写入初值MOV AX,0100H ;延时LI1:DEC AXJNZ LI1LOOP LI1 ;双循环MOV DX, 0EC0AHMOV AL,00000100B ;南北黄灭，写入C口OUT DX,ALMOV CX,3000H ;写入初值MOV AX,0100H ;延时WEN1: DEC AXJNZ WEN1 ;软件短延时LOOP WEN1DEC BLJNZ SECOND ;黄灯闪5次THIRD: MOV DX, 0EC0AH ;写入C口MOV AL,10000001BOUT DX,AL ;南北红，东西绿，写入C口 MOV CX,0 ；送初值65536MOV AX,4000H ;软件长延时DELAY2: DEC AXJNZ DELAY2LOOP DELAY2MOV BL,5 ;黄灯闪5次FORTH: MOV DX, 0EC0AH ;写入C口MOV AL,10000010BOUT DX,AL ;南北红，东西黄，写入C口MOV CX,3000H ;送初值MOV AX,0100H ;短延时LI2:DEC AXJNZ LI2 ;软件短延时LOOP LI2MOV DX, 0EC0AH ;C口MOV AL,10000000BOUT DX,AL ;东西黄灭，写入C口MOV CX,3000H ;送初值MOV AX,0100H ;短延时WEN2: DEC AXJNZ WEN2LOOP WEN2DEC BLJNZ FORTH ;黄灯闪5次MOV DL,0FFHMOV AH,06HINT 21H ;执行键盘输入操作JZ FIRST ;若没有输入，继续循环；若有输入，返回操作系统MOV AH,4CHINT 21H ;返回操作系统CODE ENDS六、实验遇到的问题和解决方法问题：绿灯灭后黄灯没有出现闪烁的效果，一直保持常亮解决方法：修改程序，通过利用异或和循环指令使绿灯灭、红灯亮后，黄灯口的状态从0到1循环变换，并通过调用延迟子程序，从而实现人眼可辨的黄灯闪的效果。

微型计算机原理与接口技术第一次实验报告实验者姓名：实验者学号：所在班级：报告完成日期：20年月日实验二分支程序的设计一、实验目的1.学习提示信息的显示及键盘输入字符的方法。

2.掌握分支程序的设计方法。

二、实验内容在提示信息下，从键盘输入原码表示的二位十六进制有符号数。

当此数大于0时，屏幕显示此数为正数；当此数小于0时，屏幕显示此数为负数；当此数等于0时，屏幕显示此数为零。

三、实验调试过程利用-u命令进行反汇编，结果如下。

三个CMP语句运行完的地址如图所示，第一个CMP运行完的是29H输出结果的地址如下图所示：首先对输入为负数时进行验证：输入FFH，设置一个断点在29H，利用-t命令观察跳转，结果如图：可以看到，程序最终正确的转入输出负的分支。

再输入正数11H，利用-t观察整个比较过程如下：可以看到，程序最终正确的转入输出正的分支。

最后输入00H，利用-t观察整个比较过程如下：可以看到，程序最终正确的转入输出0的分支。

四、实验框图及程序代码实验框图：程序代码：CRLF MACROMOV AH,02HMOV DL,0DHINT 21HMOV AH,02HMOV DL,0AHINT 21HENDMDA TA SEGMENT;定义结果信息MESS1 DB 'INPUT DATA:',0DH,0AH,'$'MESS2 DB 'THIS DATA IS+',0DH,0AH,'$'MESS3 DB 'THIS DATA IS-',0DH,0AH,'$'MESS4 DB 'THIS DATA IS ZERO',0DH,0AH,'$'DA TABUF DB 3 ;定义最大可输入字符长度ACTLEN DB ? ;实际输入字符长度STRING DB 3 DUP(?) ;输入字符缓冲区DA TA ENDSSSEG SEGMENT PARA STACK 'STACK'DB 50 DUP(0)SSEG ENDSCODE SEGMENTASSUME CS:CODE,SS:SSEG,DS:DA TASTART:MOV AX,DATAMOV DS,AXMOV AX,SSEGMOV SS,AXMOV DX,OFFSET MESS1MOV AH,09HINT 21HMOV AH,0AHMOV DX,OFFSET DATABUFINT 21HCRLFMOV AL,STRINGCMP AL,38HJAE ISNEGCMP AL,30HJNZ ISPOSMOV AL,[STRING+1]CMP AL,30HJNZ ISPOSJMP ISZEROISPOS:MOV DX,OFFSET MESS2MOV AH,09HINT 21HJMP DONEISNEG:MOV DX,OFFSET MESS3MOV AH,09HINT 21HJMP DONEISZERO:MOV DX,OFFSET MESS4MOV AH,09HINT 21HJMP DONEDONE:MOV AX,4C00HINT 21HCODE ENDSEND START五、实验结果及分析编写的汇编程序EX2.ASM经过汇编MASM与链接LINK生成可执行文件EX2.EXE，测试如下：可见，程序能够正确判断输入数据的正、负、零情况。

微机原理第一次实验报告一、实验目的1. 了解Keil uVision4.0集成开发环境的使用方法。

2. 掌握ARM7TDMI汇编指令的格式和用法，编写ARM汇编语言程序。

3. 完成调试教材第四章例子。

二、实验设备PC计算机，Windows XP操作系统和ARM开发环境。

三、实验步骤用Keil uVision4.0集成开发环境编译、调试汇编语言程序的大致步骤如下：（1）运行软件，打开示例工程；（2）编写或修改程序代码，一定要注意每个工程内只能包含一个源文件；（3）点击“Build”编译工程，修改至无错误；（4）单步调试程序，观察每一步的变量变化情况和最终结果，并思考每一步的结果与预期结果是否相同。

四、实验内容1.例4-2程序代码：课本112-113页，其中有两处改动，一是存储结果的语句“ADD R0，0X4”改为“LDR R0，=Result”，因为程序运行时存储器的地址不确定，按书上的代码可能会取不到正确的地址；二是数据部分“Value DCB #0x59”改为“Value1 DCB 0x59”，应该属于书中印刷错误。

调试结果：2.例4-5程序代码：课本116页，其中有一处改动，把数据段开始的语句“AREA Data1,DATA”向后移动两行或直接去掉，否则输出结果不正确。

调试结果：几个关键步骤执行后的变量值表示如下：3.例4-11程序代码：课本124-125页，其中有几处类似于“LDR R0,[R7+#4]!”改为“LDRR0,[R7,#4]!”，同样把数据段开始的语句“AREA Data1,DATA”向后移动两行或直接去掉。

调试结果：4.习题11程序代码：AREA Reset,CODE,READONLYENTRYMainLDR R1,=ValueLDR R2,=NumberLDR R3,[R2] ;use R3 to countLDR R7,=OneLDR R4,[R7]LDR R7,=TwoLDR R5,[R7]LDR R7,=ThreeLDR R6,[R7]CMP1LDR R0,[R1],#4 ;load number in R0CMP R0,#0BGT ONEBEQ TWOBLT THREEB CMP2ONEADD R4,R4,#1B CMP2TWOADD R5,R5,#1B CMP2THREEADD R6,R6,#1CMP2SUBS R3,R3,#1BNE CMP1LDR R0,=OneSTR R4,[R0]LDR R0,=TwoSTR R5,[R0]LDR R0,=ThreeSTR R6,[R0] ;store resultsHere B HereValue DCD 0x00Number DCD 100One DCD 0Two DCD 0Three DCD 0END调试结果：由于100个数据较多，为了验证程序的正确性，调试时进行了前几个数据的测试。

微机原理与应用实验一、实验二实验报告电92 雷云泽2009010941 实验一简单计算机系统基本模块设计1一、实验目的1.掌握简单计算机系统的指令系统2.掌握简单计算机基本模块的设计方法3.巩固EDA电路仿真和调试的方法二、实验任务包括练习指令编码设计寄存器组模块、设计RAM模块、设计I/O端口及其映射模块、设计和检测ROM模块1.练习指令编码阅读项目任务书的简单计算机指令系统，理解其中的7条R型指令AND、OR、ADD、SUB、ADDC、SUBC、SLT，和2条I型指令的LW、SW。

写出表1-1指令的编码和功能说明。

表1-1 指令编码练习2.设计寄存器组模块（1）任务要求在R类型指令中有3个操作数，其中2个操作数来自寄存器组，作为算术逻辑模块ALU的输入，另1个操作数是ALU 的输出，需写回寄存器组中。

所以，寄存器组模块需要1个写通道、2个读通道。

在寄存器组读操作时，需给出要读寄存器的寄存器号，寄存器组将该寄存器号对应的内容从输出端口输出；在寄存器组写操作中，需给出要写入寄存器的寄存器号和要写入的数据，寄存器组模块将在控制信号的作用下把数据写到指定的寄存器中。

寄存器组模块的封装图见1-1，包含2个异步读通道、1个同步写通道，内部包含4个8位寄存器（分别称为R0、R1、R2、R3，对应的二进制编号分别为00、01、10、11），1个2-4译码器和2个8位4选1多路选择器，其中每个寄存器都是带时钟使能和异步复位端口的8位D 触发器。

可利用QuartusII的MegaWizard下LMP_FF、LMP_DECODE、LPM_MUX进行设计。

寄存器组模块信号说明：输入信号：N1[1..0]：读通道1的寄存器号N2[1..0]：读通道2的寄存器号ND[1..0]：写通道的寄存器号DI[7..0]：写通道的输入数据CLK：时钟脉冲信号，上升沿有效REG_WE：写允许，为1时，在CLK上升沿，将数据DI写入ND指定的寄存器；为“0”时，禁止对寄存器阵列进行写操作。

微机原理第1、2次实验
3.1 IO口读写实验（245、373）
1、实验内容
利用板上集成电路上的资源，扩展一片74HC245，用来读入开关状态；扩展一片74HC373，用来作来输出口，控制8 个LED 灯。

2、实验目的
（1）了解CPU 常用的端口连接总线的方法。

（2）掌握74HC245、74HC373 进行数据读入与输出。

3、实验电路
4、实验流程图
5、实验说明
一般情况下，CPU 的总线会挂有很多器件，如何使这些器件不造成冲突，这就要使用一些总线隔离器件，例如74HC245、74HC373。

74HC245 是三态总线收发器，本实验用它做输入，片选地址为0D0000H-0DFFFFH。

就是用于读入开关值。

74HC373 是数据锁存芯片，通过它作数据的锁住输出。

6、发现的问题
（1）实验指导书中译码器上的连线与代码中的地址不对应，在CPU的输出状态时译码器的Y0为低电平，其他位为高电平，应将原先连接在Y9的线改接到Y0上。

如图：
如果不想改电路，把代码中的OUT373 EQU 8000H改为OUT373 EQU 0E000H，也能使CPU在输出状态时Y9呈现低电平。

如图：
（2）元件与元件直接必须用导线相连，两个元件挨在一起是不算作导通的
否则会出现比如下面这种即使两端有电势差LED灯也不亮的情况
如图，只需将右边改为下图这样即可
添加三极管的目的是为了在8个开关都闭合（向74HC245输入低电平）的情况下，使七段数码管的第一根管脚断路，七段数码管不发光，避免了在8个开关都
闭合时显示数字8。

《微机实验及课程设计》实验报告实验一汇编语言与程序调试基础姓名：学号：专业：仪器科学与工程学院实验室：计算机硬件技术实验时间： 2014年04月17日报告时间： 2014年04月23日评定成绩：审阅教师：一、实验目的1、了解命令行操作基本方式和基本命令，掌握PC环境下命令行方式的特点2、掌握汇编语言程序指令编辑、宏汇编、连接和运行的基本概念3、熟练掌握动态调试程序TD的常用命令和窗口功能，学会用TD调试程序，修改环境4、学会利用DEBUG或TD检查认识指令功能的正确方法二、实验内容1、必做内容（1）要求计算两个多字节十六进制数之差：3B74AC60F8-20D59E36C1=?式中被减数和减数为5个字节，存放在DATA1和DATA2的内存区，低位在前，高位在后。

试编写减法的程序段，要求相减的结果存放在首址为DATA3的内存区。

（2）以BUFFER为首地址的内存区存放了10个十六位带符号数，编写程序比较它们的大小，找出其中最小的带符号数，存入MIN和MIN+1单元。

2、选做内容（1）两个字符串的长度均为10，首地址分别为STRING1和STRING2，比较两个字符串是否完全相同，如果相同，将BL寄存器置为00H；如果不完全相同，将BL寄存器置为FFH，并将第一个字符串中的第一个不相同字符的地址放在SI寄存器中。

三、实验原理1、实验基本步骤（1）用任意一种文本编辑器（EDIT、NOTEPAD、UltraEDIT等）建立编辑汇编源程序，并将其保存为文件名.asm文件，将其放入带汇编工具的文件夹中（d:\tasm）。

注：文件名不要起的过长，在连接时可能会出现can’t find file的问题。

（2）开始菜单，点运行条目，打入cmd命令进入DOS调试环境。

（3）进入该文件夹(cd d:\tasm) ，键入如下命令开始编辑程序：d:\zxj>edit 文件名.asm（4）将程序保存后返回DOS进行汇编，键入如下命令：d:\zxj>tasm 文件名.asm如果汇编通过，进行下一步，如果出现error，返回3步骤，根据错误的行数进行修改，然后重新汇编，直到不产生error为止。

微型计算机原理与接口技术软件实验报告（一）班级:学号:姓名:2012.11一、实验题目1、学习并掌握IDE86集成开发环境的使用；2、参考书例4-8,以单步形式观察程序的执行过程；3、修改该程序，求出10个数中的最大值和最小值。

以单步形式观察如何求出最大值、最小值。

二、实验目的1、熟悉IDE86集成开发环境的使用。

2、通过编程、上机调试，进一步理解汇编语言的设计思路与执行过程。

3、锻炼动手编程，独立思考的能力。

三、实验内容3.1题目2设计思路及流程图3.1.1设计思路为实现求和的功能，首先将十个数存入内存中，设定AX为计算结果存储单元，CX为计数器，随后建立循环，将每个数依次加到AX上，直至CX=O,最后将AX中存储的结果移动到SUM存储单元中，结束程序。

3.1.2程序流程图题目2的程序流程图如图1所示:图1题目2的程序流程图3.2题目3设计思路及流程图3.2.1设计思路为实现求取最大值最小值的功能，首先将十个数存入内存中，设定CX为计数器，将第一个数分别存入到MAX与M1N储存单元中，随后建立循环，将每个数依次与MAX(MIN)相比较，如果有大于(小于)MAX(MIN)中的，移入相应存储单元，直至CX=0。

最后将MAX和MIN中存储的数据打印在屏幕上，返回DoS系统，结束程序。

3.2.2程序流程图题目3的程序流程图如图2所示:图2题目3的程序流程图4.1题目2源程序DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h ;10个加数DB67H,78H z89H z9AH z0FDHSUM DW?DATA ENDSCODE SEGMENT ;定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,AX ；初始化DSMOVES,AX ；初始化ES1EASUAB1E ；SI指向TAB1EMOVCX,10 ；循环计数器XORAX z AX ；AX为中间结果NEXT: ADDA1z[SI] ；把一个数加到A1中ADCAH z O ；若有进位，则加到AH中INCSI ；指向下一个数1OOPNEXT ；若未加完，继续循环MOVSUM Z AX ;若结束，存结果于SUMH1T ；结束CODE ENDS ；代码段结束END START ；汇编结束DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h；十个待比较数DB67H,78H,89H,9AH,0FDHMAX DB?MIN DB?A DB,MaxOS ；屏幕提示字符串B DBoDH,0AH「Min:，SDATA ENDSCODE SEGMENT；定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,A× ；初始化DSMOVES,AX ；初始化ES1EASIJAB1E ；SI指向TAB1EMOVCX z IO ；循环计数器XORAX z AX ；清空AXC1D ；清方向标志DF1ODSB ；A1存入一个8位数MOVMAX z A1 ；将该数送MAXMOVMIN Z A1 ；将该数送MINDECCX ；计数器减一NEXT: 1ODSB ；取下一个数CMPA1Z MAX ；与MAX比较JA1ARGERCMPA1Z MIN JBSMA11ERJMPGOON1ARGER:M0VMAX,A1JMPGOONSM A11ER:MOVMIN z A1GO ON:1OOPNEXT1EADX,AMOVAH z09HINT21HMOVA1z MAXCA11DISP1AY1EADX,BMOVAH z09HINT21HMOVA1z MINCA11DISP1AYMOVAH z4CHINT21H DISP1AYPROCPUSHBXPUSHCX ；若大于转1ARGER;否则与MIN比较；若小于转SMA11ER ;否则转GOON;A1的值存入MAX;转到GOON;A1的值存入MIN;CX-1,若CXWO转NEXT ；获取A的首地址；调用字符串显示功能;MAX值存入A1;调用显示子程序；获取B的首地址；调用字符串显示功能;MIN值存入A1;调用显示子程序；调用返回DoS功能；十六进制显示子程序；保持BX内容；保持CX内容MOVBH z A1MOV CH,2 ；设置循环计数器ROT: MOV C1,4 ；移位次数RO1 BX z C1MOV A1B1AND A1z OFH ；清空A1高四位ADD A1,30H ;0-9转换ASCII码CMP A1z3AHJ1 PRITADD A1,7H ；A-F转换ASCII码PRIT: MOV D1,A1MOV AH,2 ；调用字符显不功能INT 21HDEC CH ;计数器-1JNZ ROT ;CHW0,继续循环POPCX 丁恢复CX内容POPBX 丁恢复BX内容RET ；返回D ISP1AYENDPCODEENDS ;代码段结束END START ；结束五、实验运行结果5.1题目2运行结果前五个数运算结束后寄存器状态:图3 其中ax 值为图4前五个数计算后AX 的值故此时前五个数之和为0104Ho 前八个数运算结束后寄存器状态:×0000图6前八个数计算后AX 的值故此时前八个数之和为026CH o 全部运算结束后，ax 的值为：图7计算结束后AX 的值故十个数的和为0403H 。

本科实验报告实验名称：基于并行接口的键盘控制实验一基于并行接口的键盘控制一、实验目的1、掌握简单并行接口（8255）的工作原理及使用方法。

2、了解小键盘的工作原理，学会设计小键盘的接口技术。

3、利用8255并行接口芯片作为小键盘的接口电路，掌握它们之间的线路连接。

4、程序实现实验系统上的4×4键盘输入。

二、实验内容与步骤1、接线：PA0-PA3 /8255 接行0-行3 /4×4键盘PB0-PB3 /8255 接列0-列3 /4×4键盘CS /8255 接YI/IO地址2、编程：实现在按下小键盘上的任意键后，在微机屏幕上显示相应的字符。

输入输出关系如下：小键盘显示小键盘显示0 -- 0 8 -- 81 -- 1 9 -- 92 -- 2 A -- A3 -- 3 B -- B4 -- 4 C -- C5 -- 5 D -- D6 -- 6 E -- E7 -- 7 F -- F三、实验原理1、熟悉8255A-5芯片工作方式的设置（1）基本控制字基本控制字的格式如下：各位含义如下：D7：设定工作方式标识，1有效。

D6、D5：A组方式选择:00--方式0 01--方式1 1X—方式2D4：端口A功能（1=输入，0=输出）D3：端口C高四位功能（1=输入，0=输出）（2）端口C置位/复位控制字端口C置位/复位控制字如下：各位含义如下：D7：位置0位置1标识，0有效。

D6、D5、D4：不用，可人任意值。

D3、D2、D1：端口C的每位选择，由111—000分别表示第7位—第0位。

D0：位置1/置0,1=置1，0=置0.2、键盘阵列由8255芯片控制，并将行列连接到8255芯片的A口、B口，还需要连接8255芯片的片选到YI/IO地址（288H~28FH），以使键盘阵列由8255芯片控制。

其线路连接图如下：3、编程方法对于片选信号根据设置的YI/IO地址来具体连接相应的输出端口。

微机原理实验一
实验目的：
通过本实验，学生将掌握微机原理的基本知识，了解微机的组成结构和工作原理，掌握微机的基本操作方法。

实验内容：
1. 掌握微机的基本组成结构。

2. 了解微机的工作原理。

3. 学习微机的基本操作方法。

实验仪器和设备：
1. 微机主机。

2. 显示器。

3. 键盘。

4. 鼠标。

实验步骤：
1. 打开微机主机电源，启动计算机。

2. 通过鼠标和键盘操作，进入操作系统界面。

3. 了解微机的基本组成结构和工作原理。

4. 学习并掌握微机的基本操作方法。

实验注意事项：
1. 在操作微机时，要注意避免静电干扰，避免损坏微机设备。

2. 操作过程中要注意操作方法，避免误操作导致系统崩溃。

3. 学习微机原理时，要认真听讲，理解每个步骤的操作原理。

4. 实验结束后，要及时关闭微机电源，做好设备的保养工作。

实验总结：
通过本次实验，我对微机的基本组成结构和工作原理有了更深入的了解，掌握了微机的基本操作方法。

这对我今后的学习和工作都有很大的帮助。

同时，我也意识到了学习微机原理的重要性，希望在今后的学习中能够更加努力，不断提高自己的专业技能。

结语：
微机原理实验一是我们学习过程中的重要一环，通过实际操作，我们更深入地了解了微机的组成结构和工作原理，也掌握了微机的基本操作方法。

希望大家能够认真对待实验，加强对微机原理的学习，为以后的学习和工作打下坚实的基础。
