点焊

点焊工艺的使用条件点焊工艺是一种广泛应用于各种金属材料连接的加工工艺，它的使用条件包括以下几个方面：1.金属材料点焊工艺适用于各种金属材料，如钢铁、不锈钢、铜等。

对于不同金属材料，点焊工艺的可行性、焊接质量和连接强度会有所不同。

例如，不锈钢由于其电阻较高，需要较大的焊接电流才能实现良好的焊接效果。

2.板材厚度点焊工艺适用于不同厚度的板材。

对于较薄的板材，如0.5mm以下的薄板，可以采用较低的焊接电流和较短的焊接时间，以防止板材变形和烧穿。

对于较厚的板材，如1.0mm以上的厚板，需要采用较大的焊接电流和较长的焊接时间，以保证焊接质量和连接强度。

3.焊接电流焊接电流对点焊工艺的影响至关重要。

焊接电流过小会导致焊接不牢固或虚焊，而焊接电流过大则可能导致金属材料熔化、电极烧损或板材变形。

因此，需要根据金属材料和板材厚度选择合适的焊接电流。

4.电极压力电极压力也是点焊工艺的重要参数。

适当的电极压力可以保证焊接过程中金属材料的良好接触，并减少金属材料的变形和烧损。

然而，过大的电极压力可能会导致板材变形或压溃。

因此，需要根据实际情况选择合适的电极压力。

5.焊接时间焊接时间是点焊工艺中的另一个重要因素。

焊接时间过短可能导致焊接不牢固或虚焊，而焊接时间过长则可能导致金属材料熔化、电极烧损或板材变形。

因此，需要根据实际情况选择合适的焊接时间。

6.焊点间距焊点间距是指相邻两个焊点之间的距离。

对于不同的金属材料和板材厚度，焊点间距应适当调整以保证焊接质量和连接强度。

一般来说，焊点间距应根据实际情况控制在合适的范围内。

7.焊点大小焊点大小也是点焊工艺的重要因素。

适当的焊点大小可以保证焊接质量和连接强度，同时减少金属材料的浪费。

然而，过大的焊点可能会导致板材变形或烧穿。

因此，需要根据实际情况选择合适的焊点大小。

8.环境温度环境温度对点焊工艺也有一定影响。

在较低的环境温度下，金属材料的电阻值可能会增加，从而影响焊接电流的传导和分布。

点焊方法和工艺一、点焊方法：点焊通常分为双面点焊和单面点焊两大类。

双面点焊时，电极由工件的两侧向焊接处馈电。

典型的双面点焊方式如图11-5所示。

图中a是最常用的方式，这时工件的两侧均有电极压痕。

图中b表示用大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。

常用于装饰性面板的点焊。

图中c 为同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致。

图中d为采用多个变压器的双面多点点焊，这样可以避免c的不足。

单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式如图11-6所示，图中a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。

图中b为无分流的单面双点点焊，此时焊接电流全部流经焊接区。

图中C有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。

为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。

图中d为当两焊点的间距l很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A，与电极同时压紧在工件上。

在大量生产中，单面多点点焊获得广泛应用。

这时可采用由一个变压器供电，各对电极轮流压住工件的型式（图11-7a),也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式（图11-7b).后一型式具有较多优点，应用也较广泛。

其优点有：各变压器可以安置得离所联电极最近，因而。

其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。

二、点焊工艺参数选择通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸。

其次初步选定电极压力和焊接时间，然后调节焊接电流，以不同的电流焊接试样，经检查熔核直径符合要求后，再在适当的范围内调节电极压力，焊接时间和电流，进行试样的焊接和检验，直到焊点质量完全符合技术条件所规定的要求为止。

电阻点焊操作流程与注意事项1、电阻点焊机焊接方法——点焊点焊是将焊件装配成搭接接头，并压紧在两柱状电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。

点焊主要用于薄板焊接。

点焊的工艺过程：(1)预压，保证工件接触良好。

(2)通电，使焊接处形成熔核及塑性环。

(3)断电锻压，使熔核在压力继续作用下冷却结晶，形成组织致密、无缩孔、裂纹的焊点。

2、电阻点焊机焊接方法——缝焊(1)缝焊的过程与点焊相似，只是以旋转的圆盘状滚轮电极代替柱状电极，将焊件装配成搭接或对接接头，并置于两滚轮电极之间，滚轮加压焊件并转动，连续或断续送电，形成一条连续焊缝的电阻焊方法。

(2)缝焊主要用于焊接焊缝较为规则、要求密封的结构，板厚一般在3mm以下3、电阻点焊机焊接方法——对焊对焊是使焊件沿整个接触面焊合的电阻焊方法。

4、电阻点焊机焊接方法——凸焊凸焊(projection welding )，是在一工件的贴合面上预先加工出一个或多个突起点，使其与另一工件表面接触并通电加热，然后压塌，使这些接触点形成焊点的电阻焊方法。

凸焊是点焊的一种变形，主要用于焊接低碳钢和低合金钢的冲压件。

板件凸焊最适宜的厚度为0.5~4mm，小于0.25mm时宜采用点焊。

随着汽车工业发展，高生产率的凸焊在汽车零部件制造中获得大量应用。

凸焊在线材、管材等连接上也获得普遍应用。

)在使用点焊机作业过程中的注意事项：1、在作业时，应检查气路及水流量检测开关，确保气路、水冷系统畅通。

气体应保持干燥。

排水温度不得超过40℃，排水量可根据气温调节。

2、严禁在引燃电路中加大熔断器。

3、当控制箱长期停用时，每月应通电加热30min.更换闸流管时应邓热30min。

正常工作的控制箱的预热时间不得小于5min。

4、中频点焊机焊接操作及配合人员必须按规定穿戴劳动防护用品。

5、现场使用的中频点焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。

6、当清除焊件焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。

点焊的基本原理
点焊是一种常见的金属材料连接方法，在工业生产中被广泛应用。

点焊的基本原理是利用电流在材料接触点处产生高温，使金属材料瞬间熔化并形成焊点。

下面将介绍点焊的基本原理及其过程。

点焊的过程通常包含两个关键步骤：电流通过和电流断开。

在点焊开始时，两个待连接的金属材料将会被紧密放置在一起，形成接触点。

然后，通过电焊机或者焊接设备，导通一定电流通过待焊接的金属接触点。

电流的大小和时间通常由焊接工艺规定。

当电流通过接触点时，由于电阻产生，接触点处的温度会迅速升高。

当温度达到金属材料的熔点时，金属开始熔化。

由于点焊持续时间通常很短，金属材料只有局部熔化，并形成一小段焊点。

在金属材料熔化成焊点后，电流会立即被切断。

焊接过程中产生的热量会通过传导、对流和辐射等方式迅速散失，使焊点迅速冷却和凝固。

焊点的形成与材料的熔点、焊接时间和电流大小等因素密切相关。

点焊的主要原理是利用电流通过产生的热量来熔化金属材料，形成焊点。

点焊的优点包括焊接速度快、焊接强度高和自动化程度高等，因此被广泛应用于汽车工业、电子制造业和金属制造业等领域。

点焊常见缺陷点焊是一种常用的金属焊接技术，通过将两个金属部件放在一起，然后使用高温和高压力形成焊点来将它们连接在一起。

点焊具有简单、快速和高效的特点，因此被广泛应用于汽车制造、电子设备、家电等行业。

然而，点焊过程中可能会出现一些常见的缺陷，这些缺陷可能会降低焊接质量，甚至影响到焊接件的使用寿命。

本文将介绍几种点焊常见缺陷及其产生原因，并提供相应的解决方法。

1. 焊点太小或过大焊点的大小是决定焊接强度的关键因素之一。

如果焊点过小，则焊接强度可能不足以承受工作负载，导致焊接件易于断裂；而如果焊点过大，则可能会导致过度热输入和热变形，从而降低焊接件的连接性能。

原因•焊接电流设置不当；•焊接时间过短或过长；•焊接机械设备调整不当；•电极磨损或不合适；•焊接面板表面杂质或涂层。

解决方法•调整焊接电流和时间，使其适应焊接件的要求；•对焊接机械设备进行调整和维护，确保焊接过程稳定；•定期检查和更换电极，保证其形状和尺寸符合要求；•在焊接过程之前，确保焊接面板表面干净和无杂质。

2. 焊接点不牢固焊接点不牢固是指焊接件之间的连接强度不足，容易出现松动、脱落等问题。

这种缺陷可能是由焊接螺栓松动、焊接过程中的振动或焊接点不均匀等原因造成的。

原因•焊接螺栓未紧固或松动；•焊接过程中的振动或冲击；•焊接点上的压力不均匀；•焊接件的表面处理不当。

解决方法•确保焊接螺栓紧固良好，防止松动；•在焊接过程中减少振动和冲击；•增加焊接点上的均匀压力，确保焊接点的牢固性；•对焊接件的表面进行预处理，如除锈、喷涂防腐等。

3. 焊接接头气孔气孔是指焊接接头中的空气或其他气体被困在焊缝内部形成的孔洞。

气孔的存在会降低焊接件的密封性能和强度，并且容易导致气体渗透或液体渗漏。

原因•材料含水或含其他气体；•非理想的焊接环境，空气中的湿度或污染物过多；•焊接电流过高或材料温度过低。

解决方法•提前将焊接件保持在干燥环境中，避免含水或含气；•在焊接环境中控制湿度和污染物的含量；•调整焊接电流和材料温度，确保焊接过程稳定。

点焊重要基础知识点点焊是一种常见的焊接方法，其基础知识点对于学习和理解这一技术非常重要。

下面将介绍一些关键的基础知识点。

1. 点焊的原理和特点：点焊是通过在焊接区域施加高电流和短暂的时间来形成焊接接头。

它具有快速、高效、自动化程度高等特点，适用于薄板材料和小型工件的焊接。

2. 点焊机的构成：点焊机主要由焊接电源、焊接钳、控制系统以及电缆组成。

焊接电源提供所需的电流和电压，焊接钳用于夹持工件并施加电流，控制系统用于控制焊接参数和时间，电缆连接各个部件。

3. 焊接接头的准备：在进行点焊之前，需要对要焊接的接头进行准备。

这包括清洁接头表面，去除油脂、氧化物和其他污染物，以确保焊接电流能够通过接触面。

4. 点焊参数的选择：点焊中的关键参数包括焊接电流、时间和压力。

这些参数的选择取决于所使用的材料和接头的厚度。

一般来说，焊接电流和时间的大小应根据材料的导电性、热导率和厚度来决定。

5. 焊接过程的控制：在点焊过程中，需要确保电流的正确传输和持续施加，温度的适当升高以及接触面的紧密结合。

控制系统可以通过传感器和反馈机制来监测和调整焊接过程中的参数，以确保焊接质量。

6. 焊接后的处理：焊接完成后，需要对焊接接头进行后处理。

这包括修整焊接点的凸起部分，清除焊渣和氧化物，以及进行必要的表面处理，例如研磨、抛光或涂层。

以上所述只是点焊的一些重要基础知识点，实际上，点焊还有很多进阶技术和应用领域，例如电阻焊、脉冲点焊等。

通过深入学习和实践，我们可以进一步了解和掌握这一重要的焊接技术，为应用于工业生产中的焊接操作提供支持。

点焊的原理
点焊是一种常见的金属连接工艺，通过在金属表面施加电流和压力，使金属在
瞬间产生高温，从而实现金属的连接。

点焊的原理主要包括电流作用、热量作用和压力作用三个方面。

首先，电流作用是点焊的基础。

在点焊过程中，通过电极对工件施加一定的电流，使工件在瞬间产生高温。

电流的大小和施加时间会直接影响到焊接的质量。

合适的电流能够使工件迅速升温到熔点，从而实现焊接。

因此，控制好电流的大小和施加时间是保证点焊质量的关键。

其次，热量作用是点焊的关键。

通过电流的作用，工件表面产生高温，使金属
迅速熔化并形成焊缝。

热量的传递和分布会直接影响到焊接的均匀性和质量。

因此，在点焊过程中，需要合理控制电流的大小和施加时间，以确保工件表面能够获得足够的热量，从而实现良好的焊接效果。

最后，压力作用是点焊的重要环节。

在点焊过程中，通过电极对工件施加一定
的压力，使工件在高温状态下产生塑性变形，从而实现金属的连接。

合适的压力能够使焊接接头均匀、牢固，确保焊接质量。

因此，控制好压力的大小和施加方式是保证点焊质量的关键。

综上所述，点焊的原理主要包括电流作用、热量作用和压力作用三个方面。

合
理控制这三个方面的参数，能够确保点焊的质量和效果。

在实际应用中，需要根据具体的工件材料和要求，合理选择点焊参数，以实现理想的焊接效果。

同时，对点焊设备和工艺的不断改进和优化，也能够提高点焊的效率和质量，满足不同领域的焊接需求。

点焊作业指导书一、任务背景点焊是一种常见的金属连接方法，广泛应用于汽车制造、家电制造、航空航天等行业。

为了确保点焊作业的质量和安全，制定本作业指导书，以提供详细的操作步骤和注意事项。

二、作业准备1. 设备准备：- 点焊机：型号XXX，功率XXX，电压XXX。

- 电极：选用合适的电极材料和规格，确保与工件接触良好。

- 冷却水：保证点焊机正常运行和散热。

- 其他辅助设备：如焊接夹具、焊接辅助工具等。

2. 材料准备：- 工件：准备待焊接的金属工件，确保表面清洁无油污和氧化物。

- 焊接材料：根据工件材料和要求，选择合适的焊接材料。

三、作业步骤1. 安全操作：- 穿戴个人防护装备，如安全帽、防护眼镜、防护手套等。

- 确保工作区域通风良好，避免有害气体积聚。

- 遵守点焊机的操作规程，严禁擅自操作和调整设备参数。

2. 设备调试：- 将点焊机连接电源，并确保电源稳定。

- 调整电极间距和焊接时间，根据工件材料和厚度进行合适的设置。

- 检查电极表面是否干净，如有污垢需及时清理。

3. 工件准备：- 清洁工件表面，去除油污和氧化物。

- 根据焊接位置和要求，使用焊接夹具固定工件。

- 确保工件与电极接触良好，无松动和间隙。

4. 焊接操作：- 将工件放置在焊接台上，调整焊接位置和姿态。

- 按下点焊机的启动按钮，电极将与工件接触并施加焊接电流。

- 焊接时间达到设定值后，松开按钮，电极与工件分离。

5. 检查和整理：- 检查焊接点的质量和外观，确保焊点充分熔化和连接紧密。

- 如有需要，进行修整和打磨，使焊接点平整光滑。

- 清理焊接区域的残渣和碎屑，保持工作区域整洁。

四、注意事项1. 安全第一：遵守操作规程，穿戴个人防护装备，确保工作安全。

2. 设备维护：定期检查点焊机和电极的状态，确保设备正常运行。

3. 材料选择：根据工件材料和要求，选择合适的焊接材料。

4. 电极维护：保持电极表面清洁，如有损坏或磨损应及时更换。

5. 焊接参数：根据工件材料和厚度，合理调整电极间距和焊接时间。

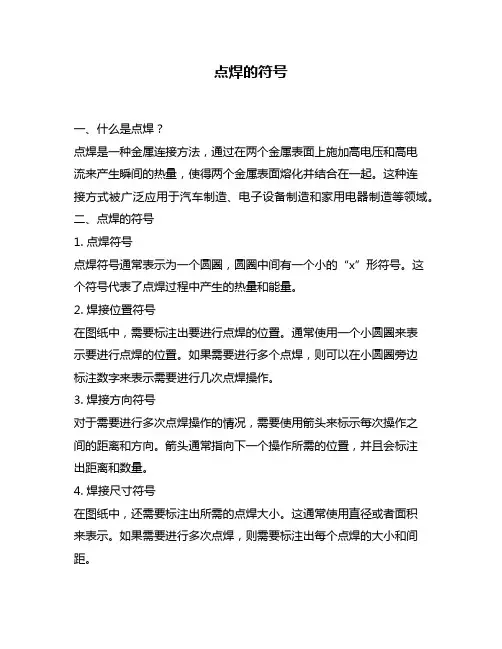

点焊的符号一、什么是点焊？点焊是一种金属连接方法，通过在两个金属表面上施加高电压和高电流来产生瞬间的热量，使得两个金属表面熔化并结合在一起。

这种连接方式被广泛应用于汽车制造、电子设备制造和家用电器制造等领域。

二、点焊的符号1. 点焊符号点焊符号通常表示为一个圆圈，圆圈中间有一个小的“x”形符号。

这个符号代表了点焊过程中产生的热量和能量。

2. 焊接位置符号在图纸中，需要标注出要进行点焊的位置。

通常使用一个小圆圈来表示要进行点焊的位置。

如果需要进行多个点焊，则可以在小圆圈旁边标注数字来表示需要进行几次点焊操作。

3. 焊接方向符号对于需要进行多次点焊操作的情况，需要使用箭头来标示每次操作之间的距离和方向。

箭头通常指向下一个操作所需的位置，并且会标注出距离和数量。

4. 焊接尺寸符号在图纸中，还需要标注出所需的点焊大小。

这通常使用直径或者面积来表示。

如果需要进行多次点焊，则需要标注出每个点焊的大小和间距。

5. 焊接深度符号在一些情况下，需要对点焊的深度进行控制。

这通常使用一个箭头来表示所需的深度，并且会标注出具体的数值。

三、点焊符号在实际应用中的作用1. 确定焊接位置在图纸中使用点焊符号可以帮助工程师确定需要进行点焊操作的具体位置，从而确保整个工程的准确性和精度。

2. 控制焊接质量通过使用点焊符号，可以明确要求每个点焊的大小、间距和深度等参数，从而控制整个焊接过程中产生的热量和能量，达到良好的质量控制效果。

3. 提高生产效率通过使用点焊符号，可以明确每个操作之间的距离和方向，并且标注出所需进行操作的数量和大小等信息。

这样可以提高生产效率，并且减少错误发生的可能性。

四、总结点焊符号是一种非常重要的工程设计工具，在汽车制造、电子设备制造和家用电器制造等领域都有广泛应用。

通过使用这种符号，可以明确焊接位置、控制焊接质量和提高生产效率。

在进行工程设计时，需要充分考虑点焊符号的使用和应用。

点焊名词解释
点焊是一种金属加工工艺，常用于连接金属零件或焊接金属表面。

它是通过在特定位置集中高温电流进行的焊接，将金属表面瞬间加热到足够高的温度使其熔化，然后冷却形成焊接接头的过程。

以下是与点焊相关的几个重要名词解释：
1.点焊机（Spot Welding Machine）：专门用于执行点焊的设备。

它通常由两个电极组成，通过施加压力和电流使两个金属表面接触并产生高温，从而实现焊接。

2.电极（Electrode）：点焊机的两个部件之一，用于传递电流和压力到要焊接的金属表面。

通常一个电极连接电流的正极，另一个连接负极。

3.焊接时间（Welding Time）：在点焊中，金属表面受到电流加热的时间长度。

焊接时间的长短会影响焊点的质量和强度。

4.电流密度（Current Density）：指单位面积上通过的电流量。

电流密度越大，焊点瞬间加热到的温度可能越高，从而影响焊接质量。

5.焊接环境（Welding Environment）：点焊需要一个合适的工作环境，通常需要保持干燥，避免有害气体的产生，并确保焊接部位的安全性和稳定性。

6.电阻焊接（Resistance Spot Welding）：这是点焊的一种常见形式，利用金属材料的电阻产生热量。

金属之间的电阻会产生热量，将焊接部位加热至熔点，形成焊接。

7.焊接参数（Welding Parameters）：包括焊接时间、电流强度、电流密度、压力等因素，这些参数会影响焊接的质量和效果。

点焊是一种快速、高效且广泛应用于工业生产中的焊接方法，尤其适用于需要大量连接或快速焊接的场景，例如汽车制造、金属制品生产等领域。
