保温浆料同条件养护试件制作方法

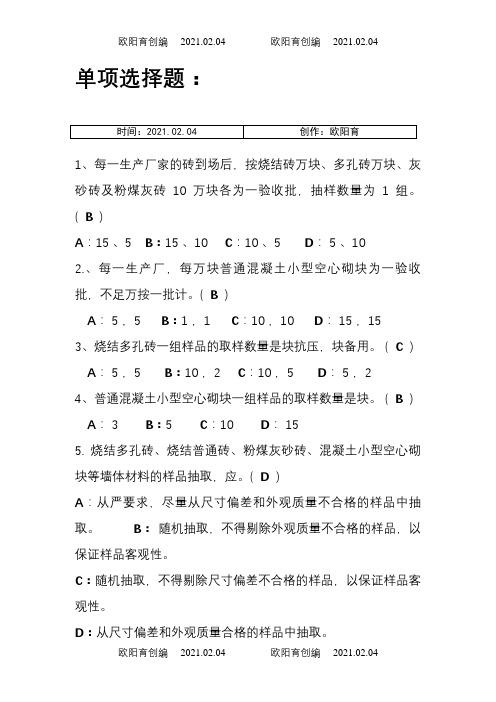

单项选择题：1、每一生产厂家的砖到场后，按烧结砖万块、多孔砖万块、灰砂砖及粉煤灰砖10万块各为一验收批，抽样数量为1组。

( B )A：15 、5 B：15 、10 C：10 、5 D： 5 、102.、每一生产厂，每万块普通混凝土小型空心砌块为一验收批，不足万按一批计。

( B )A： 5 ，5 B：1 ，1 C：10 ，10 D： 15 ，153、烧结多孔砖一组样品的取样数量是块抗压，块备用。

( C ) A： 5 ，5 B：10 ，2 C：10 ，5 D： 5 ，24、普通混凝土小型空心砌块一组样品的取样数量是块。

( B ) A： 3 B：5 C：10 D： 155. 烧结多孔砖、烧结普通砖、粉煤灰砂砖、混凝土小型空心砌块等墙体材料的样品抽取，应。

( D )A：从严要求，尽量从尺寸偏差和外观质量不合格的样品中抽取。

B：随机抽取，不得剔除外观质量不合格的样品，以保证样品客观性。

C：随机抽取，不得剔除尺寸偏差不合格的样品，以保证样品客观性。

D：从尺寸偏差和外观质量合格的样品中抽取。

6、水泥试验送检的检验项目（C）A 凝结时间、安定性流动度；B 强度、细度、初凝时间C 凝结时间、安定性强度7、下列哪几项指标不合格即为不合格水泥（ B ）A 细度、终凝时间、氧化镁；B 细度、终凝时间、强度C 细度、强度、混合物掺加量、初凝时间8、水泥进场复验合格后，当对水泥——————时应进行复验，并按复验结果使用（ C ）A 有怀疑B 超过三个月C A或B任何一种情况9、水泥进场批号的确定除数量外，还有（ B ）A.同一厂家、等级、品种、批号B.A+连续进场C.A+断续进场10、水泥出厂后个月应复检（ B ）A 1个月B 3个月C 12个月D 24个月11、不宜用于制作有抗渗性要求的混凝土构件的水泥。

（ B ）A、普通硅酸盐水泥B、复合硅酸盐水泥C、矿渣硅酸盐水泥D、硅酸盐水泥12、水泥取样数量（ C ）A 不少于8 kg B不少于15 kg C 不少于12kg13、袋装水泥的重量（A）A 净含量50 kg B净含量60 kg C 净含量45 kg14、砼外加剂每一批号取样不少于( B )水泥所需用的外加剂量。

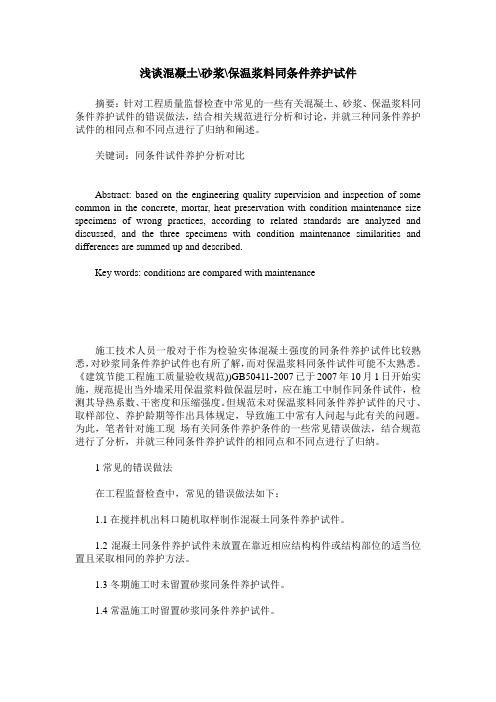

浅谈混凝土\砂浆\保温浆料同条件养护试件摘要：针对工程质量监督检查中常见的一些有关混凝土、砂浆、保温浆料同条件养护试件的错误做法，结合相关规范进行分析和讨论，并就三种同条件养护试件的相同点和不同点进行了归纳和阐述。

关键词：同条件试件养护分析对比Abstract: based on the engineering quality supervision and inspection of some common in the concrete, mortar, heat preservation with condition maintenance size specimens of wrong practices, according to related standards are analyzed and discussed, and the three specimens with condition maintenance similarities and differences are summed up and described.Key words: conditions are compared with maintenance施工技术人员一般对于作为检验实体混凝土强度的同条件养护试件比较熟悉，对砂浆同条件养护试件也有所了解，而对保温浆料同条件试件可能不太熟悉。

《建筑节能工程施工质量验收规范))GB50411-2007已于2007年10月1日开始实施，规范提出当外墙采用保温浆料做保温层时，应在施工中制作同条件试件，检测其导热系数、干密度和压缩强度。

但规范未对保温浆料同条件养护试件的尺寸、取样部位、养护龄期等作出具体规定，导致施工中常有人问起与此有关的问题。

为此，笔者针对施工现场有关同条件养护条件的一些常见错误做法，结合规范进行了分析，并就三种同条件养护试件的相同点和不同点进行了归纳。

一、施工工艺（一）工艺原理本工法采用现场抹灰成型保温层的做法，墙体基层用水泥砂浆找平，使吸水率不同的材料附着力均匀一致；现场成型无板缝，保温层形成一个整体，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；柔性抗裂砂浆复合耐碱玻纤网格布增强了面层柔性变形能力、提高了抗裂性能；弹性底涂可有效阻止液态水进入，并有利于气态水排出；柔性耐水腻子位于保温层的面层，具有更强的柔韧性；外饰面宜选用丙烯酸类水溶性涂料，以予保温层变形相适应。

系统各构造材料柔韧性逐层渐变，充分释放热应力。

基本构造见下表：（二）施工依据:1、《建筑产品优选集》（2001YJ114）2、《胶粉聚苯颗粒保温材料外墙内保温施工法》（YJGF41-2000）3、《建筑装饰修工程质量验收规范》（GB50210-2001）4、《外墙保温施工技术规程》DBJ/T01-50-20025、《胶粉聚苯颗粒外墙外保温系统》（JG158-2004）6、建设设计院的建筑实际施工图。

（三）施工要求1、施工前准备基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面使用砂浆抹面后即可进行外墙保温施工，对建筑墙体进行保温工作前，需对外墙表面进行检查，空鼓处要彻底清除，开裂处应认真修补，墙面平整度超差部分应剔凿修补。

如果基层墙体的附着力不能满足要求，应对基层墙体外表面彻底清理，或增加粘结面积率，或考虑加设机械锚固件。

门窗洞口尺寸位置达到设计和质量要求，门窗框或铺框应已立完。

2、施工条件（1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204—2002）和《砌体工程施工质量验收规范》（GB50203—2002）及相应基层墙体质量验收规范的要求。

完成雨水管卡、设备洞口管道的安装，安装时要考虑保温层的厚度，并将洞口四周水泥砂浆抹平，所有的墙面需干燥。

（2）外窗的辅框安装完毕，门窗边框与墙体缝隙应分层填塞严密，做好门窗表面保护。

（3）外墙面的阳台栏杆，雨漏管托架，外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。

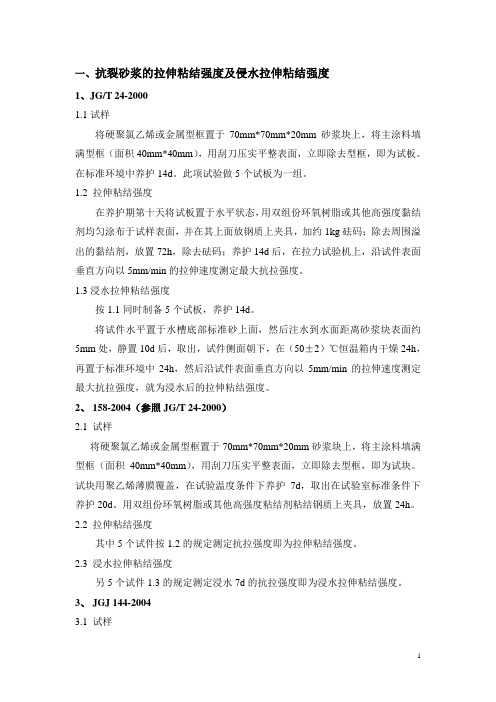

一、抗裂砂浆的拉伸粘结强度及侵水拉伸粘结强度1、JG/T 24-20001.1试样将硬聚氯乙烯或金属型框置于70mm*70mm*20mm砂浆块上，将主涂料填满型框（面积40mm*40mm），用刮刀压实平整表面，立即除去型框，即为试板。

在标准环境中养护14d。

此项试验做5个试板为一组。

1.2 拉伸粘结强度在养护期第十天将试板置于水平状态，用双组份环氧树脂或其他高强度黏结剂均匀涂布于试样表面，并在其上面放钢质上夹具，加约1kg砝码；除去周围溢出的黏结剂，放置72h，除去砝码；养护14d后，在拉力试验机上，沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉强度。

1.3浸水拉伸粘结强度按1.1同时制备5个试板，养护14d。

将试件水平置于水槽底部标准砂上面，然后注水到水面距离砂浆块表面约5mm处，静置10d后，取出，试件侧面朝下，在（50±2）℃恒温箱内干燥24h，再置于标准环境中24h，然后沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉强度，就为浸水后的拉伸粘结强度。

2、158-2004（参照JG/T 24-2000）2.1 试样将硬聚氯乙烯或金属型框置于70mm*70mm*20mm砂浆块上，将主涂料填满型框（面积40mm*40mm），用刮刀压实平整表面，立即除去型框，即为试块。

试块用聚乙烯薄膜覆盖，在试验温度条件下养护7d，取出在试验室标准条件下养护20d。

用双组份环氧树脂或其他高强度粘结剂粘结钢质上夹具，放置24h。

2.2 拉伸粘结强度其中5个试件按1.2的规定测定抗拉强度即为拉伸粘结强度。

2.3 浸水拉伸粘结强度另5个试件1.3的规定测定浸水7d的抗拉强度即为浸水拉伸粘结强度。

3、JGJ 144-20043.1 试样3.1.1 保温材料为EPS保温板制5个100mm*100mm*50mm的保温板试样，将抗裂抹面材料抹在EPS板一个表面上，厚度为（3±1）mm。

经养护后，两面用适当的胶黏剂（如环氧树脂）粘结尺寸为100mm*100mm的钢底板。

保温砂浆同条件试块检测关于保温浆料同条件养护试块检测的说明根据《建筑节能工程施工质量验收规范》GB50411—2007第4.2.9条规定，“当外墙采用保温浆料作保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。

保温浆料的同条件养护试件应见证取样送检。

检查数量：每个检验批应抽样制作同条件养护试块不少于3组。

”针对该条文的要求结合江苏地区地方标准及本市实际情况，对具体实施特做以下说明：检测保温浆料导热系数、干密度和压缩强度的同条件试块应制作2种，即：（1）检测干密度、导热系数的试块；（2）检测强度的试块。

一、检测干密度和导热系数的试块、试件成型参照标准：《胶粉聚苯颗粒外墙外保温系统》JG158—2004和《绝热材料稳态热阻及有关特性的测定》GB/T10294—1988；试块尺寸：300mm*300mm*30mm；试块数量：每个检验批的干密度和导热系数各抽样制作1组试块（也可合为1组），每组3块；试块制作养护要求：试块应在施工现场制作，同条件养护7d后送试验室标养条件下（温度（23±2）℃，相对湿度（50±10）%）继续养护21d，合计养护时间为28d；试验过程：由试验室在（65±2）℃的烘箱中烘至恒重后进行试验。

先测试干密度，然后再按照《绝热材料稳态热阻及有关特性的测定》（GB/T10294）的规定再测试导热系数（该过程可用一组试块先后进行检测）。

二、检测强度的试块试件成型参照标准：《胶粉聚苯颗粒外墙外保温系统》JG158—2004；试块尺寸：100mm*100mm*100mm；试块数量：每个检验批应抽样制作1组，每组5块；试块制作养护要求：试块应在施工现场制作，现场同条件养护7d后送至试验室，在试验室标准条件下（温度（23±2）℃，相对湿度（50±10）%）继续养护21d（胶粉聚苯颗粒保温浆料宜继续养护49d），在烘箱中烘干24h后进行试验。

建筑节能工程复习题一、单项选择题1.山东省工程建设标准《建筑节能施工验收规范》GB50411-2007自（C ）起执行A、2008年1月1日B、2009年1月1日C、2007年10月1日2.EPS板出厂前应陈化（ B ）天才能使用。

A、在自然条件下陈化28天或在60℃蒸汽中陈化5天B、在自然条件下陈化42天或在60℃蒸汽中陈化5天C、在自然条件下陈化42天或在60℃蒸汽中陈化1天3.墙体节能分项工程主要验收内容为 ( B ）A、主体结构框架；保温材料；饰面层等B、主体结构基层；保温材料；饰面层等C、主体结构基层；保温材料；粘结层等4. 保温砌块砌筑的墙体，应采用具有保温性能的砂浆砌筑( C )A、其水平灰逢饱满度不应低于100%，垂直灰逢饱满度不应低于90%B、其水平灰逢饱满度不应低于85%，垂直灰逢饱满度不应低于80%C、其水平灰逢饱满度不应低于90%，垂直灰逢饱满度不应低于80%5.墙体节能工程采用的保温材料和粘结材料进场时应进行复检，检查数量为同一厂家同一品种的产品（ A ）A、当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次B、当单位工程建筑面积在10000m2以下时各抽查不少于3次；当单位工程建筑面积在10000m2以上时各抽查不少于6次C、当单位工程建筑面积在20000m2以下时各抽查不少于1次；当单位工程建筑面积在20000m2以上时各抽查不少于2次6.墙体节能分项工程验收时检验批如何划分？（ A ）A、 500～1000m2为一个检验批,不足500 m2也划分为一个检验批B、 500～1000m2为一个检验批,C、 1000～2000m2为一个检验批,不足1000 m2也划分为一个检验批7.建筑节能验收 ( B )A、是单位工程验收的条件之一B、是单位工程验收的先决条件，具有“一票否决权”C、不具有“一票否决权”D、可以与其它部分一起同步进行验收8.墙体节能工程验收的检验划分,采用相同材料,工艺和施工做法的墙面,每( )㎡面积划分一个检验批；不足( A )㎡也为一个检验批。

附录E 保温砂浆导热系数、干密度、抗压强度同条件养护检测方法E.1 仪器设备E.1.1 抗压强度试模：70.7 mm×70.7 mm×70.7 mm钢质有底试模，应具有足够的刚度并拆装方便。

E.1.2 导热系数试模：钢质有底试模，几何尺寸按导热系数测试仪器要求确定。

E.2 试件的制备E.2.1 检测保温浆料干密度、抗压强度、导热系数的试样应在现场搅拌的同一拌合物中提取。

E.2.2 试模内壁涂刷薄层脱模剂。

E.2.3抗压强度试件数量为6个，导热系数试件数量为2个。

E.2.4将在现场搅拌的拌合物一次注满试模，并略高于其上表面，用捣棒均匀由外向里按螺旋方向轻轻插捣25次，插捣时用力不应过大，不破坏其保温骨料。

试件表面应平整，可用油灰刀沿模壁插捣数次或用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失，最后将高出部分的拌合物沿试模顶面削去抹平。

E.2.5 试件制作后用木箱或钢筋笼放置于保温墙体处，其养护条件与保温墙体相同。

龄期按日平均温度逐日累计达到600℃d时所对应的天数（0℃以下的龄期、温度不能计入），同时要求，等效养护龄期不应小于14天，也不宜大于60天。

E.3 检测方法E.3.1干密度检测使用抗压强度试件按国家标准《无机硬质绝热制品试验方法》GB/T 5486的规定进行，检测结果取6个试件的算术平均值。

E.3.2 抗压强度检测使用干密度试验后的试件按国家标准《无机硬质绝热制品试验方法》GB/T 5486的规定进行，检测结果取中间4个测试数据的算术平均值。

E.3.3 导热系数检测按国家标准《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T 10294的规定进行，允许按国家标准《绝热材料稳态热阻及有关特性的测定热流计法》GB/T 10295的规定进行，如有异议，以国家标准《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T 10294作为仲裁检测方法。

墙体保温材料复检项目及见证取样项目（GB50411-2007）一、节能保温材料的见证取样复检项目（围护结构）二、对于墙体节能工程，保温板材和基层的粘结强度应做现场拉拔试验；后置锚固件应进行锚固力现场拉拔试验。

试验方法及数量：委托有资质的检测机构检测，数量为每个检测批不少于3处（即每500~1000平米外保温施工面积做3组以上）。

三、对于墙体节能工程采用保温浆料做法时，应制作同条件试块。

批量：500~1000平米为一批，不足500平米也作一个批。

检查数量：每个检验批应抽样制同条件养护试块不少于3组。

试验项目：导热系数（规格尺寸300×300×30mm3块）（其中包含干密度试验）压缩强度（规格尺寸100×100×100mm5块）样品制作：1、导热系数、干密度试验样品的制作：将3个空腔尺寸为300×300×30mm的金属试模分别放在玻璃板上，用脱模剂涂刷模内壁及玻璃板，用油灰刀将标准浆料逐层加满并略高出试模，为防止浆料留下空隙，用油灰刀沿模壁插数次，然后用抹子抹平，制成3个试件。

标准养护方法：试件成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7天拆模，拆模后在试验室标准条件下养护21天。

（同条件养护没有规定）2、压缩强度试验样品制作：成型方式：将金属模具内壁涂刷脱模剂，向试模内注满标准浆料并略高于试模的上表面，用捣棒均匀由外向里按螺旋方向插捣25次，为防止浆料留下空隙，用油灰刀沿模壁插数次，然后将高出的浆料沿试模顶面削去用抹子抹平。

须按相同的方法同时成型5块试块。

标准养护方法：试件成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7天拆模，拆模后在试验室标准条件下养护48天。

（同条件养护没有规定）混凝土试块送检规定：抗渗混凝土每500立方米一组（试块6块）一般混凝土每100立方米一组（试块3块），总量超1000立方米，每200立方米一组。

砌筑砂浆试块送检规定：不超过250立方米砌体的同一类型、同一强度等级的砌筑砂浆，每台搅拌机应至少抽检一次，（一组为6块××立方体试件）。

灌浆料试块养护条件灌浆料试块养护是指在灌注灌浆料后，对试块进行一定时间的保养和养护，以保证试块达到设计要求的强度和性能。

养护过程中，需要注意一些条件和措施，以确保试块养护效果的最大化。

灌浆料试块养护的时间是至关重要的。

一般来说，试块养护时间应根据灌浆料的类型和环境条件来确定。

常见的灌浆料有水泥浆和聚合物浆料两种，其养护时间差异较大。

一般情况下，水泥浆料的试块养护时间为28天，而聚合物浆料的试块养护时间则通常为14天。

养护时间的确定应根据具体情况进行，以确保试块在养护期间能够充分发展强度。

灌浆料试块养护的温度是需要重视的。

试块在养护期间的温度应控制在一定范围内，以确保灌浆料的正常养护和强度发展。

一般来说，试块养护温度应保持在20℃-30℃之间。

过高或过低的温度都会对灌浆料试块的强度发展产生不利影响。

在养护过程中，可以通过加温或降温的方式来控制试块的温度，以确保温度在合适的范围内。

灌浆料试块养护的湿度也是需要关注的。

试块在养护期间的湿度应保持在一定的水平上，以促进灌浆料的正常养护和强度发展。

一般来说，试块养护时的湿度应保持在60%-80%之间。

过高或过低的湿度都会对试块的强度发展产生不利影响。

在养护过程中，可以通过保湿措施来维持试块的湿度，如喷水、盖湿布等方式。

灌浆料试块养护期间的环境条件也需要注意。

试块养护过程中，应避免受到外界环境的干扰，如强风、强光等。

特别是在养护初期，试块的强度发展较为脆弱，容易受到外界环境的影响。

因此，在养护过程中，应尽量保持试块的稳定和安全。

灌浆料试块养护期间的养护措施也需要合理安排。

试块养护期间，应进行适当的保养和维护，以确保试块的正常发展和强度提升。

常见的养护措施包括保温、保湿、防冻等。

同时，还应定期进行试块的观察和检测，以及及时处理可能出现的问题。

灌浆料试块养护条件是确保试块达到设计要求的重要环节。

养护时间、温度、湿度、环境条件和养护措施等都是需要细致考虑和合理安排的。

墙体保温材料复检项目及见证取样项目（GB50411-2007）一、节能保温材料的见证取样复检项目（围护结构）二、对于墙体节能工程，保温板材和基层的粘结强度应做现场拉拔试验；后置锚固件应进行锚固力现场拉拔试验。

试验方法及数量：委托有资质的检测机构检测，数量为每个检测批不少于3处（即每500~1000平米外保温施工面积做3组以上）。

三、对于墙体节能工程采用保温浆料做法时，应制作同条件试块。

批量：500~1000平米为一批，不足500平米也作一个批。

检查数量：每个检验批应抽样制同条件养护试块不少于3组。

试验项目：导热系数（规格尺寸300×300×30mm3块）（其中包含干密度试验）压缩强度（规格尺寸100×100×100mm5块）样品制作：1、导热系数、干密度试验样品的制作：将3个空腔尺寸为300×300×30mm的金属试模分别放在玻璃板上，用脱模剂涂刷模内壁及玻璃板，用油灰刀将标准浆料逐层加满并略高出试模，为防止浆料留下空隙，用油灰刀沿模壁插数次，然后用抹子抹平，制成3个试件。

标准养护方法：试件成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7天拆模，拆模后在试验室标准条件下养护21天。

（同条件养护没有规定）2、压缩强度试验样品制作：成型方式：将金属模具内壁涂刷脱模剂，向试模内注满标准浆料并略高于试模的上表面，用捣棒均匀由外向里按螺旋方向插捣25次，为防止浆料留下空隙，用油灰刀沿模壁插数次，然后将高出的浆料沿试模顶面削去用抹子抹平。

须按相同的方法同时成型5块试块。

标准养护方法：试件成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7天拆模，拆模后在试验室标准条件下养护48天。

（同条件养护没有规定）混凝土试块送检规定：抗渗混凝土每500立方米一组（试块6块）一般混凝土每100立方米一组（试块3块），总量超1000立方米，每200立方米一组。

砌筑砂浆试块送检规定：不超过250立方米砌体的同一类型、同一强度等级的砌筑砂浆，每台搅拌机应至少抽检一次，（一组为6块××立方体试件）。
