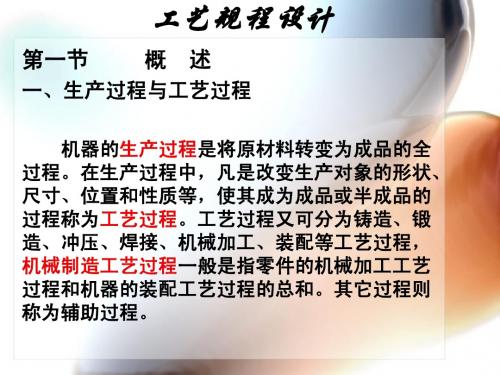

第3章工艺规程设计3.1概述3.1.1机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的。
每一个工序又可分为若干个安装、工位、工步和走刀。
1.工序工序是指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。
划分工序的依据是“三不变，一连续”。
工人（操作者）、工作地（机床）和工件（加工对象）三个要素中任一要素的变更即构成新的工序；连续是指工序内对一个工件的加工内容必须连续完成，否则即构成另一工序。
例如图3.1所示的阶梯轴，当单件小批生产时，其加工工艺及工序划分如表3.1所示。
当中批生产时，其工序划分如表3.2所示。
工序是工艺过程的基本单元，又是生产计划和成本核算的基本单元。
图3.1 阶梯轴简图表3.1 阶梯轴加工工艺过程（单件小批生产）表3.2 阶梯轴加工工艺（中批生产）2.安装工件在加工之前，在机床或夹具上先占据一正确的位置（定位），然后再予以夹紧的过程称为装夹。
工件（或装配单元）经一次装夹后所完成的那部分工序内容称为安装。
在一道工序中，工件可能只装夹一次，也可能装夹几次，例如表3.2中，工序30中一次安装即可加工出键槽，而工序20中，为了车出全部外圆至少需要两次安装。
安装次数多，既增加安装误差又增加装夹辅助时间。
故加工中应尽可能减少安装次数。
3.工位为减少工序中的装夹次数，常常采用各种移动或转动工作台、回转夹具或移位夹具，使工件在一次安装中可先后在机床上占有不同的位置进行连续加工。
为了完成一定的工序内容，一次装夹工件后，工件（或装配单元）与夹具或设备的可动部分相对刀具或设备的固定部分所占据的每一个位置称为工位。
如图3.2所示，在三轴钻床上利用回转工作台在一次安装中可连续完成每个工件的装卸、钻孔、扩孔和铰孔四个工位的加工。
采用多工位加工，可以提高生产率和保证加工表面间的相互位置精度。
图3.2 多工位加工工位Ⅰ—装卸工件工位Ⅱ—钻孔工位Ⅲ—扩孔工位Ⅳ—铰孔4.工步与走刀在一个工序内，往往需要采用不同的工具对不同的表面进行加工。
《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2 试简述工艺规程的设计原则、设计内容及设计步骤。
5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。
5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
工艺规程的设计原则
工艺规程是生产制造中的重要参考文件，设计好的工艺规程能有
效地提高产品的生产效率和质量稳定性。
为了确保工艺规程的有效性
和实用性，我们需要遵循以下的设计原则。
首先，工艺规程的设计要求明确。
在设计工艺规程时，应该明确
产品制造的目的，了解产品的关键特性和生产要求，以此来确定制造
过程的各个环节和流程。
同时，还需要明确各个工艺环节的操作步骤、工具设备、质量检测和控制要求，确保操作具有重复性和稳定性。
其次，工艺规程的设计要贴近实际生产。
在设计工艺规程时，必
须要考虑实际生产环境中的问题和情况。
要结合生产实际，充分考虑
生产环境、设备状况、人员素质等因素，确定最优的生产流程和设备
配置。
只有贴近实际生产的设计才能够更好地指导实际生产操作，并
且能够更好地保证产品质量和生产效率。
第三，工艺规程的设计要简洁明了。
工艺规程的设计要遵循简洁
明了的原则，尽可能地去除冗余内容，突出重点，使得操作规程清晰、易懂、易行。
设计好的工艺规程应该能够让操作人员快速准确地掌握
操作步骤和要求，从而有效地提高产品质量和生产效率。
最后，工艺规程的设计要随时更新。
在实际生产中，随着生产技术、设备和工艺的不断发展和进步，工艺规程也需要时刻更新和优化。
设计好的工艺规程应该有更新的机制和流程，以保持其有效性和实用性。
总之，设计好的工艺规程能够有效地指导生产操作，提高生产效率和产品质量，因此设计工艺规程应该遵循以上的原则，这样才能够更好地制定出适合企业实际情况的工艺规程。
工艺规程设计1. 引言工艺规程是在产品设计和工艺设计的基础上，对生产过程进行详细的规定和说明的文件。
它是生产管理和质量管理的重要依据，对于提高生产效率和产品质量具有重要意义。
本文将介绍工艺规程的设计过程，并提供一些实用的设计步骤和注意事项。
2. 设计步骤2.1 确定工艺目标在设计工艺规程前，首先需要明确工艺目标。
工艺目标应包括生产周期、产品质量要求、成本控制等方面的指标。
只有明确了工艺目标，才能在设计过程中有针对性地进行规划和优化。
2.2 分析工艺流程分析工艺流程是设计工艺规程的关键一步。
通过对产品的生产过程进行详细的分析，确定每个工序的操作内容、所需设备和材料、操作顺序等信息。
同时，还需要分析并解决可能出现的问题和难点，确保工艺规程的合理性和可行性。
2.3 制定操作规范根据工艺流程的分析结果，制定详细的操作规范。
操作规范应包括工序名称、操作要点、操作顺序、设备要求、材料要求、安全注意事项等内容。
操作规范的制定要与实际操作密切结合，确保操作规范的可操作性和有效性。
2.4 编写工艺参数工艺参数是指工艺过程中的关键参数，如温度、时间、速度等。
根据工艺流程和操作规范，确定每个工序的工艺参数，并编写在工艺规程中。
工艺参数的选择和调整要考虑到产品的质量要求和设备的性能，使得工艺过程能够稳定可靠地进行。
2.5 验证和修改设计完成后，需要进行验证和修改。
通过实际操作和试验，检验工艺规程的合理性和可行性。
根据实际情况和反馈意见，对工艺规程进行修改和完善，确保工艺规程的准确性和实用性。
3. 注意事项3.1 标准化与文档化工艺规程的设计要遵循相关的标准和规范，确保工艺规程的标准化和规范化。
同时，设计的工艺规程应以文档的形式保存，以便日后查询和参考。
3.2 清晰简明工艺规程的设计应尽量清晰简明，避免难懂和冗长的描述。
使用简洁明了的语言，将工艺规程的内容表达清楚，以减少操作人员的理解和执行误差。
3.3 灵活性和可调整性设计工艺规程时，应考虑到生产环境的变化和工艺参数的调整。
工艺规程的作用及设计步骤2009-11-2 15:46:00 来源：机械制造技术基础阅读： 258次我要收藏一、机械加工工艺规程1、定义：规定产品或零部件制造工艺过程和操作方法等的工艺文件称为工艺规程。
其中，规定零件机械加工工艺过程和操作方法等的工艺文件称为机械加工工艺规程。
它是在具体的生产条件下，最合理或较合理的工艺过程和操作方法，并按规定的形式书写成工艺文件，经审批后用来指导生产的。
工艺规程中包括各个工序的排列顺序，加工尺寸、公差及技术要求，工艺设备及工艺措施，切削用量及工时定额等内容。
2、工艺规程的作用：（1）指导生产的主要技术文件：起生产的指导作用；（2）是生产组织和生产管理的依据：即生产计划、调度、工人操作和质量检验等的依据；（3）是新建或扩建工厂或车间主要技术资料。
总之，零件的机械加工工艺规程是每个机械制造厂或加工车间必不可少的技术文件。
生产前用它做生产的准备，生产中用它做生产的指挥，生产后用它做生产的检验。
3、工艺规程的格式：为了适应工业发展的需要，加强科学管理和便于交流，原机械电子工业部还制订了指导性技术文件JB/Z187.3—88《工艺规程格式》，要求各机械制造厂按统一规定的格式填写。
按照规定，属于机械加工工艺规程的有：1)机械加工工艺过程卡片。
2)机械加工工序卡片。
3)标准零件或典型零件工艺过程卡片。
4)单轴自动车床调整卡片。
5)多轴自动车床调整卡片。
6)机械加工工序操作指导卡片。
7)检验卡片等。
最常用的是：机械加工工艺过程卡片和机械加工工序卡片。
（1）机械加工工艺过程卡片：其格式见下表。
机械加工过程卡片此卡片的特点：是以工序为单位，简要说明产品或零、部件的加工过程的一种工艺文件。
它是生产管理的主要技术文件。
适用范围：广泛用于成批生产和单件小批生产中比较重要的零件。
（2）机械加工工序卡片：其格式见机械加工工序卡片（点击查看具体说明）。
此卡片的特点：在工艺过程卡片的基础上按每道工序所编的一种工艺文件，一般具有工序简图，并详细说明该工序的每一个工步的加工内容、工艺参数、操作要求以及所用设备和工艺装备等。
工艺规程的设计原则与作用
1. 设计原则
（1）符合工艺特点。
尊重产品工艺特点，遵循工艺规律，尽可能地发挥工艺的优势，为生产提供优质的技术支持。
（2）规范工艺操作。
工艺规程是产品生产的指导手册，要求规范、简洁、明确、易懂，使操作人员能够正确理解和执行规程。
（3）保证质量。
工艺规程应该遵循“质量第一”的原则，确保产品质量达到要求，并规定必要的检验、检测、测试和试验工作。
（4）提高生产效率。
工艺规程应该使生产操作工序简化，操作步骤合理，减少不必要的人力、物力和时间浪费，提高生产效率和产量。
（5）注重安全性。
工艺规程设计时必须考虑工艺操作的安全性，制定出符合生产实际的安全措施，避免生产过程中产生事故。
2. 作用
（1）提高生产效率。
工艺规程规定了工艺工序和操作步骤，使操作人员能够准确、快速地完成工作，提高生产效率。
（2）保证产品质量。
工艺规程详细规定了生产过程中每个环节的要求和规范，从而保证产品质量。
（3）促进设备更新。
工艺规程设计时需要考虑先进的技术和新型设备的应用，使企业能够及时更新设备、提高生产效率。
（4）提高生产者素质。
员工通过工艺规程的学习，能够了解产品生产的每个环节及其要求，掌握产品生产的技能和方法，从而提高员工素质。
（5）方便组织管理。
工艺规程规范了生产操作和管理方法，使组织管理更加方便、高效。
工艺规程的设计
制定工艺规程的主要目的是确保产品质量的稳定和生产效率的提高。
下面是工艺规程的设计步骤：
1.确定产品生产需求：明确产品的物理、化学、机械特性及工作环境、技术标准和质量标准。
了解产品生产的基本情况，以便制定出能够满足需求的工艺。
2.分析生产过程：通过对现有的工艺流程、生产装置和技术工艺的分析，了解产品生产所需的过程流程、原材料、设备和人力资源，确定产量、质量特性和生产效率。
3.选择生产工艺：根据产品特性和生产需求，找出适合产品生产的工艺方案或生产工艺流程，考虑到加工精度、材料成本等因素。
4.评估工艺性能：评价工艺方案的可行性和工艺性能，根据科学的实验原理和经验经过测试，确保在实际的生产环境中能正常使用。
5.制定工艺规程：综合以上步骤所得到的生产过程信息，制定适合产品生产的工艺规程。
包括工艺流程线路、关键工序参数、工艺所需配件、设备维护维修方案、检验方法、质量检测记录表等。
6.评审工艺规程：利用质量管理体系中的审核程序，对制定的工艺规程进行审核。
审核后经过纠正和改进，确保工艺规程的严谨性、完整性和合理性。
7.实施工艺规程：对制定好的工艺规程进行宣传、培训和贯彻执行，确保每位员工能够掌握干活的技能和全程生产参数的控制。
目录序言 (2)1、零件的分析 (2)1.1零件的作用 (2)1.2零件的分析 (2)2工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2基面的选择 (3)2.3制定工艺路线 (4)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (5)3夹具设计 (19)3.1问题的提出 (19)3.2夹具设计 (19)3.3铣削力的计算 (19)3.4铣削夹紧力的计算 (20)4总结 (21)5参考文献 (21)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请老师给予指教。
一、零件的分析1.1零件的用途CA1340自动车床上的杠杆，它位于自动车床的自动机构中，与灵活器（离合器）配合使用，起制动的作用。
零件图如下：1.2零件的工艺分析1.2.1、以Φ6H7mm孔为中心的加工表面这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为Ra1.6；尺寸为20mm且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为Ra6.3。
其中，主要加工表面为两个Φ6H7mm的孔。
1.2.2、以Φ20H7mm孔为中心的加工表面这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为Ra1.6；两个与Φ20H7mm孔垂直的平面，粗糙度为Ra3.2；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm孔垂直的油孔Φ4mm，并锪沉头孔。
其中，Φ20H7mm孔及两端面为主要加工面。
二、工艺规程的确定2.1确定毛坯的制造形式2.1.1.毛坯选择工作时要承受反复的、很大的转矩及变形的弯曲硬力，容易产生扭转、震动、折断及轴颈磨损，要求材料应有较高的强度、冲击韧度、疲劳强度和耐磨性，所以选用QT45-5 ，其力学性能抗拉强度σb (MPa)≥450，条件屈服强度σs(MPa)≥310 ，冲击韧性值αkv (J/cm2)：≥18 ，布氏硬度：160～210HBS，伸长率≥10%热处理：将毛坯进行退火以改善切削性能，消除铸造应力，正火以细化基体组织，提高强度和耐磨性。
工艺sop和工艺规程全文共四篇示例，供读者参考第一篇示例：工艺SOP（Standard Operating Procedure），即标准操作规程，指的是在生产过程中制定的标准化操作步骤，旨在保证产品质量、提高生产效率和遵守相关法规。
而工艺规程则是对工艺流程、工艺参数等方面的具体规定和要求，是实现工艺SOP的基础。
工艺SOP和工艺规程在制造业中起着至关重要的作用。
通过制定和执行工艺SOP，企业可以确保每一道工序的质量稳定性和一致性，减少人为因素的影响，提高生产效率和产品质量。
工艺规程作为对工艺流程、工艺参数等方面的具体要求，可以帮助企业制定出科学合理的生产方案，保证产品达到设计要求，并防止因工艺问题而导致的产品质量问题。
要制定一份优质的工艺SOP和工艺规程，首先需要对生产工艺进行全面的了解和分析。
了解生产工艺的特点、工艺流程、关键控制点等，可以帮助企业明确制定SOP和规程的重点和难点，确保制定出实用性强、操作性强的规程。
需要与相关部门合作，包括生产、质量、研发等部门的专业人士共同制定和完善SOP和规程，确保其符合实际生产需求和操作规范。
需进行实地考察和验证，通过对现场生产情况的观察和实测数据的收集，验证规程的可行性和有效性，及时修订和完善规程。
对规程进行定期审查和更新，根据生产实际情况和技术发展进展，及时更新规程，确保其始终符合最新的生产要求。
工艺SOP和工艺规程的制定离不开企业对生产质量的高度重视和对生产管理的严谨态度。
只有通过不懈的努力和持之以恒的管理，才能确保制定的工艺SOP和工艺规程能够有效地指导生产操作，确保产品质量的稳定和提高。
企业还需要加强对员工的培训和监督，确保员工共同遵守SOP和规程，减少因人为因素导致的生产问题。
工艺SOP和工艺规程在企业生产中的作用不可忽视。
通过制定和执行优质的SOP和规程，可以帮助企业提高生产效率、确保产品质量和符合相关法规要求。
企业需要高度重视工艺SOP和工艺规程的制定和执行，不断完善和提升管理水平，确保企业的可持续发展。
