中考物理串并联电路考点分析+试题练习串联电路把用电器各元件逐个顺次连接起来，接入电路就组成了串联电路。

我们常见的装饰用的“满天星”小彩灯，经常就是串联的。

串联电路有以下一些特点：⑴电路连接特点：串联的整个电路是一个回路，各用电器依次相连，没有“分支点”。

⑵用电器工作特点：各用电器相互影响，电路中一个用电器不工作，其余的用电器就无法工作。

⑶开关掌握特点：串联电路中的开关掌握整个电路，开关位置变了，对电路的掌握作用没有影响。

即串联电路中开关的掌握作用与其在电路中的位置无关。

并联电路把用电器各元件并列连接在电路的两点间，就组成了并联电路。

家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。

并联电路有以下特点：⑴电路连接特点：并联电路由干路和若干条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

⑵用电器工作特点：并联电路中，一条支路中的用电器若不工作，其他支路的用电器仍能工作。

⑶开关掌握特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，掌握整个电路。

而支路开关只掌握它所在的那条支路。

习题练习例1：如图，电源电压为6V，电压表的示数为3.8V，则（）A．L1两端的电压为2.2 VB．L2两端的电压为3.8 VC．电源与L2两端电压之和为2.2 VD．L2两端的电压为2.2 V解：选：D由电路图可知，两灯泡串联，电压表测L1两端的电压，即：U1=3.8V；所以L2两端的电压：U2=U-U2=6V-3.8V=2.2V。

例2：如下图，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3VB．2.5VC．3.8VD．6.3V解：选：D由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，由于串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3=U1+U2=2.5V+3.8V=6.3V。

一、电荷electric charge1、带电物体具有了吸引轻小物体的性质，我们就说物体带了电或说物体带了电荷。

2、使物体带电的方法A、摩擦起电：用摩擦的方法使物体带电；其实质是指两种不同的物体相互摩擦后，各自带上等量异种电荷的现象。

通常情况下，原子是中性的，物体也是呈中性的。

由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。

摩擦起电的过程是电荷的转移过程，而非创造了电荷。

例如：丝绸和玻璃棒相摩擦，由于丝绸这种物质的原子核对核外电子的束缚能力较玻璃棒的原子核对核外电子的束缚能力强一些，在相互摩擦中，丝绸这种物质能够从玻璃棒上得到一些电子，从而有多余电子而带负电荷，玻璃棒由于失去电子，从而缺少电子而带等量的正电荷。

B、接触带电：用接触的方法使物体带电；即：一个不带电的物体与另一个带电的物体接触时，不带电的物体也带了同种电荷。

接触带电实际上是电荷的转移。

☆C、感应起电：利用静电感应的方法使物体带电；感应起电是由于电子在导体内部转移形成的。

3、检验物体是否带电的方法A、看是否可以吸引轻小物体；B、利用电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；C、通过验电器。

（验电器是根据同种电荷相互排斥的原理制成的）（二）、两种电荷1、自然界中存在两种电荷：正电荷和负电荷正电荷：与丝绸摩擦过的玻璃棒所带的电荷，称为正电荷，负电荷：与毛皮摩擦过的橡胶棒所带的电荷，称为负电荷。

2、同种电荷相互排斥，异种电荷相互吸引。

3、电荷量：电荷的多少叫电荷量。

单位：库仑简称“库”，符号“C”。

（三）原子结构元电荷1、元电荷：精确的实验表明，任何带电体所带的电荷量总是等于某一个最小电荷量的整数倍，即电子所带电荷量的整数倍。

因此人们把一个电子所带电荷量的绝对值叫“基本电荷”，也叫“元电荷”（带电量最小的电荷），用符号“e”表示，则e=1.6×10-19C。

第十章串联电路和并联电路综合检测（含答案）2023-2024学年北京课改版初中物理九年级2023-2024学年北京课改版初中物理九年级第十章串联电路和并联电路综合检测(满分100分，限时45分钟)一、单项选择题(每小题4分，共28分)1.(2022山东泰安中考)如图所示，灯泡L1、L2串联的电路是()2.(2023北京大兴期中)如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法正确的是()A.通过灯L1的电流小于通过灯L2的电流B.通过灯L2的电流小于通过电源的电流C.通过灯L1和灯L2的电流相等D.灯L1两端的电压与灯L2两端的电压一定相等3.(2023北京四中月考)有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。

密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机工作，开锁成功。

下列电路的设计符合要求的是()4.(2023北京五中分校月考)由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是()A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联5.(2023北京八中期中)如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1和L2的电流分别是()A.1.5 A0.8 AB.0.7 A0.8 AC.0.8 A 1.5 AD.0.8 A0.7 A6.(2022安徽中考)如图所示的电路中，电源电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中()A.电流表的示数变大，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小7.(2023北京东直门中学期中)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端。

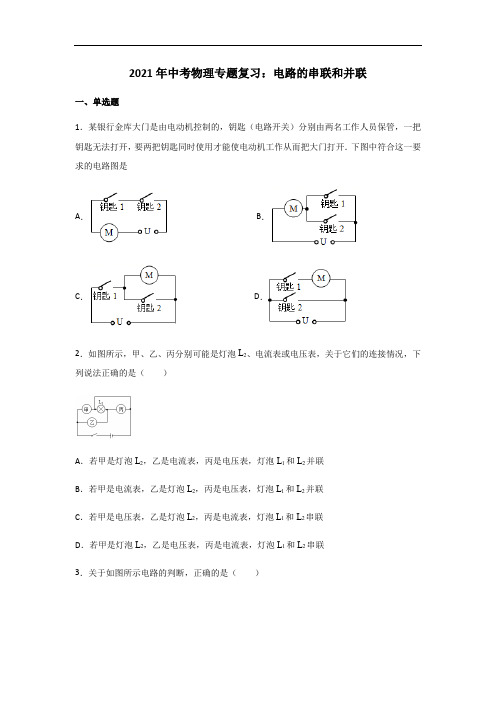

2021年中考物理专题复习：电路的串联和并联一、单选题1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．2．如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是（）A．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联B．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联C．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联D．若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联3．关于如图所示电路的判断，正确的是（）A．只闭合开关1S时，灯泡1L、3L并联B．只闭合开关2S时，灯泡2L、3L并联C．只闭合开关2S、3S时，灯泡2L、3L串联D．闭合所有开关时灯泡1L、2L并联，3L 短路4．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。

高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。

如下图所示的电路图中符合这一情况的是（）A．B．C．D．5．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（）A．B．C．D．6．卡车驾驶室内的灯泡，由左右两道门上的开关1S、2S和车内上方的开关1S共同控制．1S和2S 分别由左右两道门的开、关来控制，门打开后，1S 和2S 闭合，门关上后，1S 和2S 断开．3S 是一个单刀三掷开关，根据需要可将其置于三个不同位置．在一个电路中，要求在三个开关的共同控制下，分别具有三个功能：（1）无论门开还是关，灯都不亮；（2）打开两道门中的任意一道或两道都打开时，等就亮．两道门都关上时，灯不亮．（3）无论门开还是关，灯都亮．如图所示的四幅图中，符合上述要求的电路是（ ）A ．B ．C ．D ． 7．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）A ．B ．C ．D ． 8．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中 “S 甲”闭合），乙方指示灯L 乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S 乙”闭合），甲方指示灯L 甲亮．在如图所示的四个电路中，可能实现上述功能的是（ ）A ．B ．C ．D ．二、填空题9．如图所示，若闭合开关S ，电路将___________路（选填“断”、“短”或“通”））若要使电路中的两灯L 1和L 2串联，则应拆除一根导线___________）选填“a”）“b ”或“c”））若要使电路中的两灯L 1和L 2并联，则改变一根导线_____________）选填“a”）“b ”或“c”）的接法即可。

初三物理串联和并联试题答案及解析1.街道上的路灯总是同时亮，同时灭，它们的连接方式是联的；路灯正常工作时的盏数越多，所在电路中的总电阻（选填“越大”、“不变”或“越小”）．【答案】并联，越小【解析】（1）马路上的路灯当其中一只损坏，其他仍然发光，因此它们的连接方式是并联，它们一起亮，一起灭的原因是使用了一个干路总开关。

（2）路灯正常工作时的盏数越多，横截面积越大，所以电阻就越小。

【考点】并联电路、电阻的并联2.豆浆机制作豆浆的过程是先加热，再电动机带动打浆器搅碎豆子，又再加热煮熟，即加热和打浆是交替进行的。

由此可知，豆浆机中的电动机和电热器的连接方式是_______的，电动机是利用_________的原理而工作的。

【答案】并联通电导体在磁场中受到力的作用【解析】串联电路的特点是个部分电路互相影响，并联电路的特点是各支路互不影响，有题意知，加热器与电动机互不影响，属于并联，电动机是利用通电导体在磁场中受到力的作用的原理来工作的。

【考点】电路的连接方式电动机的原理3.如图是恩涛家里电热锅的工作原理图，电热锅有高、中、低三档加热功率。

现需选择低温档加热，以下开关选择正确的是（）A．只合上S2B．S2合上，S1合到bC．S2合上，S1合到a D．S2断开，S1合到b【答案】 D【解析】根据电功率的计算可知在电源电压不变时，电路的总电阻越大，电功率越小，抵温档加热，即电阻最大，根据电阻的串联、并联规律可知，串联电路的总电阻最大，即要求两电阻串联，选择D。

【考点】电阻的串联、并联电功率4.街道上的路灯同时发光同时熄灭，据此（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）．【答案】不能；并；串【解析】根据灯同时亮同时灭不能辨别串并联，因为串联电路和并联电路都可以使用电器同时工作；但在并联电路中，用电器可以独立工作，串联却不可以，所以根据某盏灯断路而其他灯还发光可以断定路灯是并联的；灯和控制它的开关应是串联的。

初三物理串联和并联试题答案及解析1.用来做装饰的小彩灯，往往一个灯坏了，一串灯全都不亮，这串灯之间是联，马路边的路灯，灯与灯之间是联．（均选填“串”或“并”）【答案】串；并【解析】根据现象用来做装饰的小彩灯，往往一个灯坏了，一串灯全都不亮，即小灯泡在电路中相互影响，而用电器相互影响的电路为串联电路；马路路灯同时亮，同时熄灭，但它们都可以单独工作，并且互不影响，因此它们是并联在一起的．【考点】串联电路和并联电路的辨别2.有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（）A．B．C．D．【答案】C【解析】开关串联接入电路，其控制作用相互影响，并联接入电路，控制作用互不影响。

根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮；这说明两开关串联共同控制电路，故本题正确选项是C。

【考点】串、并联电路的设计3.如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．【答案】【解析】由题意可知，“赞成”时，绿灯亮；“反对”时，红灯亮，“弃权”时，两灯均不亮，因此两灯分别与一开关串联，然后组成并联电路即可满足要求，如图所示：【考点】串、并联电路的设计4.如图所示的两个电路中，电源电压相等，闭合开关S，当两图中滑动变阻器的滑片都向右滑动时，灯泡L1和L2的亮度的变化是：A．L1、L2都变暗B．L1、L2都变亮C．L1变暗，L2变亮D．L1变暗，L2的亮度不变【答案】D【解析】图甲电路为串联电路，当图中滑动变阻器的滑片都向右滑动时，滑动变阻器接入电路的电阻变大，电路的电流变小，灯泡将变暗；即L1变暗，图乙为并联电路，并联电路用电器互不影响，当图中滑动变阻器的滑片都向右滑动时，灯泡L2的亮度不变，综合可得答案选D。

中考物理2021-2023真题分项精编—串并联电路中电流的规律（含答案解析）一、单选题1．（2023·湖北恩施·统考中考真题）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。

自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（）A．1.44A B．1.62A C．1.8A D．2.16A【答案】A【详解】10盏规格相同的日光灯连接方式为并联，正常工作时，通过门边总控开关的电流是1.8A，则通过每一盏的电流为0.18A，关掉讲台的2盏灯，还剩8盏，通过总控开关的电流变为0.18A×8=1.44A2．（2023·湖北鄂州·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（）A．L1与L2串联B．开关S只控制L1C．L1、L2的电流分别是0.3A、0.2AD．L1、L2的电流分别是0.5A、0.3A【答案】C【详解】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A1、小灯泡L1、电流表A、开关S回到电源负极，一条经过小灯泡L2、电流表A、开关S回到电源负极，故可知L1与L2并联，开关S控制干路，电流表A1测流过L1的电流，电流表A测干路电流，故AB错误；CD．由题意可知，干路电流为I=0.5A，流过L1的电流为I1=0.3A，故由并联电路的电流规律可得，流过L2的电流为I2=I-I1=0.5A-0.3A=0.2A故C正确，D错误。

故选C。

3．（2022·天津·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（）A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A【答案】A【详解】由图中可知，小灯泡L1与L2并联，电流表A测干路电流，电流表A1测流过灯泡L1的电流，由题意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A1的示数为I1=0.3A，即流过灯泡L1的电流为0.3A，由并联电路的电流规律可知，流过灯泡L2的支路电流为I2=I-I1=0.5A-0.3A=0.2A故A符合题意，BCD不符合题意。

中考物理《电磁学综合》专题训练（附带答案）一、单选题1．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小2．将标有“2.5V0.3A”字样的灯泡甲和“3.8V0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（）A．串联时，两灯都能正常发光B．串联时，甲灯比乙灯更亮C．并联时，通过两灯的电流相等D．并联时，甲灯的实际功率比乙灯的实际功率大3．创新小组的同学们在综合实践活动中，模拟设计了一种“波浪能量采集船”,如图所示,在船的两侧装有可触及水面的“工作臂”,“工作臂”的底端装有紧贴水面的浮标。

当波浪使浮标上下浮动时,工作臂就随之移动,产生了电能,并把它们储存到船上的大容量电池中。

关于能量采集的过程，下列说法正确的是()A．能量采集的过程将电能转化为机械能B．能量采集的过程将化学能转化为电能C．能量采集船的工作原理与发电机的原理相同D．能量采集船的工作原理与电动机的原理相同4．如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是A．气球得到了一些电子B．气球失去了一些原子核C．气球和与毛皮摩擦过的橡胶棒会相互吸引D．摩擦过程中创造了电荷5．关于生活用电，下列做法中符合安全用电要求的是（）A．家用电器失火时，先灭火，后切断电源B．不使用连接导线绝缘皮老化、破损的移动插座C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用6．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等7．关于家庭电路和安全用电，下列说法正确的是（）A．家庭生活中，可以在未断开开关的情况下更换灯泡B．家庭电路中，必须安装空气开关或保险丝等保险装置C．教室中的一个开关可以控制一排日光灯，说明这些日光灯是串联的D．家庭电路中的空气开关跳闸，一定是电路中某处发生了短路8．如图所示的电路，闭合开关S、S1后，以下说法正确的是（）A．灯L1、L2串联B．电流表A1和A2示数相等C．断开S1后，电流表A1示数变小D．断开S1后，电流表A2示数变小9．下列选项中符合安全用电要求的是( )A．用湿的手去接触电源或开关B ．三孔插座出现松动，不及时更换，还继续使用C ．及时更换家庭电路中绝缘皮老化、破损的导线D ．空调、电饭煲、微波炉等大功率电器同时使用一个插座10．下列有关声现象的说法中正确的是（ ）A ．有的银行交易需要识别声纹，它主要是根据声音的音色来判断的B ．在街头设置噪声监测仪，可有效阻断噪声的传播C ．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高D ．真空罩中的手机能接收信号，说明声音可以在真空中传播二、多选题11．如图所示，电源电压为4V 且不变，定值电阻16ΩR =，滑动变阻器R2的最大阻值为10Ω，灯泡上标有“4V 2W”字样（不考虑灯丝电阻变化），电压表量程为0~3V ，电流表量程均为0~0.6A ，下列正确的是（ ）A ．S 、S1闭合，S2断开，滑片P 右移，A1示数变小B ．S 、S1、S2均闭合，滑片P 右移，A1示数变小，L 变亮C ．S 闭合、S1、S2断开，滑片P 右移过程中，电压表示数由U 变为U1，电流表A1示数由I 变为I 1，定值电阻R 1的功率变化量为()()11U U I I -⨯-D ．S 闭合、S1、S2断开，在保证电路安全的情况下，R2功率变化范围为0.5W ~0.667W12．如图所示，A 是悬挂在弹簧测力计下的条形磁铁，B 是螺线管．闭合开关S ，待弹簧测力计示数稳定后，将变阻器R 的滑片缓慢向右滑动，在此过程中下列说法正确的是（ ）A ．V 表示数变小，A 表示数变大B．V表示数变大，A表示数变小C．弹簧测力计示数变小D．弹簧测力计示数变大13．如图所示，是新兴起的一种时尚生活小家电——煮蛋器．它倡导营养早餐的新对策，时尚、方便，是小家庭大厨房的精品小家电、快捷好帮手．下列说法正确的是A．煮蛋时，看到冒出的“白汽”是水汽化时形成的水蒸气B．煮蛋时，鸡蛋的内能增加，是通过热传递方式实现的C．煮蛋时，利用了电流的热效应，实现电能转化为内能D．煮蛋器上的漂亮把手所采用的是导热能力较强的材料14．某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。

2024年九年级中考物理专题训练——串，并联电路中的问题一、选择题（本大题共10道小题）1. (2023•贺州)如图所示,所有开关都闭合时,下列电路属于串联电路的是()A. B. C. D.2. (2023九上·岑溪期末)某同学用电压表测得某个电路两个小灯泡两端的电压相等,这两个灯泡的连接方式是( )A.一定是串联B.一定是并联C.串联或并联都有可能D.不可能是串联3. (2023•攀枝花)如图所示四个电路图中,能正确测量通过L电流的电路是()1A. B. C. D.4. (2023九上·海珠期末)两个小灯泡连接在电路中,无法观察到它们是串联还是并联.闭合开关时,两灯都正常发光.以下判断正确的是( )A.若灯两端电压都相等,则两灯肯定是并联B.若流过灯的电流相等,则两灯肯定是串联C.若取下一根导线两灯都不亮,则原来两灯肯定是串联D.若取下一灯,另一灯不亮,则原来两灯肯定是串联5. (2023九上·三水期末)为学校安全,校门安装了车辆识别系统.内部车辆可以被自动识别,栏杆抬起：外部车辆不能被识别,需要工作人员按动按钮才能将栏杆抬起.若将车辆识别系统看作一个自动开关S,按钮视为手动开关S1.该车辆识别系统工作原理图可以表示为( )A. B. C. D.6. (2023·四川江阳)小聪家里有一台电冰箱,她欲探知其工作原理,从网上查得电冰箱的简化电路如图。

图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯。

下列判断正确的是( )A.只闭合S1时,照明灯L与电动机M串联B.打开冰箱门时,S1自动断开,使得照明灯L熄灭C.同时闭合S1、S2时,照明灯L与压缩机M并联D.冰箱内温度高于设定温度时,S2自动断开,电动机M停止工作7. (2023九上·潮州期末)“快递100米”智能快递柜是针对电子商务和快递行业开发的一套速运自助服务系统,它通过手机扫码使开关S1闭合,也可通过输入密码使开关S2闭合,启动柜门(电动机)完成取件.如图是某同学根据快递柜功能自行设计的电路,符合上述情况的是( )A. B. C. D.8. (2023·毕节模拟)新冠病毒疫情防控期间,为了严格控制区分外来车辆出入学校,我校装备了如图所示的门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,下列最接近内部电路的( ) A. B. C. D.9. (2023•衡阳)常用智能手机是通过指纹开关1S 或密码开关2S 来解锁的,若其中任一方式解锁失败后,锁定开关3S 均会断开而暂停手机解锁功能,3S 将在一段时间后自动闭合而恢复解锁功能.若用灯泡L 发光模拟手机解锁成功,则图中符合要求的模拟电路是( ) A. B. C. D.10. (2023•武昌区一模)学校有前、后两个门,在前、后门各装一个按钮开关,学校传达室有电池组和甲、乙两盏灯.要求:前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮.下列符合要求的是( ) A. B. C. D.二、填空题（本大题共8道小题）11. (2023自贡)如图所示,A 、B 、C 、D 是四个接线柱,要使L 1、L 2并联,应用导线分别连接________两接线柱和连接________两接线柱.12. (2023九上·蜀山期末)如图所示的电路中,探究电路的串联和并联情况的特点,要让灯泡L 1、L 2串联,应闭合的开关是 (选填“S 1”、“S 2”或“S 3”).13. (2023·云南德宏)如图所示,要使L1、L2串联,应闭合开关______；要使L1、L2并联,应闭合开关______。

2021人教版物理中考专题训练——串、并联电路中电压的规律一．选择题1．如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻R2两端的电压为（）A．2V B．8V C．10V D．12V2．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则（）A．灯L1两端电压为2.5VB．灯L2两端电压为2.5VC．灯L1两端电压为3.5VD．灯L2和电源两端电压之和为3.5V3．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（）A．7.5V1.5V B．6.0V1.5V C．1.5V7.5V D．1.5V6.0V4．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（）A．8.8V 2.2V B．2.2V 8.8VC．11V 8.8V D．11V 2.2V5．小明用如图所示电路研究电流与电压的关系。
