网络分析仪校准流程1.按LINE键打开网络分析仪，到屏幕显示出画面。
2.在STIMULUS栏里找到Start跟Stop,来调整频率范围。
一般我们调整为Start 5MHz stop为1GHz.调整完后屏幕下方会显示.3.在RESPONSE栏里找到Cal，按下开始校准.4.在屏幕后侧会出现选项，选择CALIBRATE MENU进入下一菜单，选择FULL 2-PORT来校准2个口.5.先选择REFLECTION，进去后会出现FORWARD跟REVERSE 2个口的校准选项.6.先校准FORWARD的选项。
7.在PORT1口上拧上校准件1，(OPEN面，口里没用铜芯）单机屏幕右面的OPEN选择键。
出现响声后，屏幕右边OPEN下出现下划线。
8.在PORT1口上拧上校准件1，（SHORT面,口里有铜芯）单机屏幕右面的SHORT选择键。
出现响声后，屏幕右边SHORT下出现下划线.9.在PORT1口上拧上校准件2，单机屏幕右面的LOAD选择键。
出现响声后，屏幕右边L下出现下划线.10.再校准REVERSE的选项。
11.在PORT2口上拧上校准件1,（OPEN面，口里没用铜芯）单机屏幕右面的OPEN选择键。
出现响声后，屏幕右边OPEN下出现下划线.12.在PORT2口上拧上校准件1，（SHORT面，口里有铜芯）单机屏幕右面的SHORT选择键。
出现响声后，屏幕右边SHORT下出现下划线。
13.在PORT2口上拧上校准件2，单机屏幕右面的LOAD选择键。
出现响声后，屏幕右边L下出现下划线.14.按STANDARDS DONE结束。
15.选择TRANS MISSSION选项.进入下一菜单16.用校准件3链接PORT1口和PORT2口,选择DO BOTH FWD + REV,系统会自动校准并返回上一菜单，TRANS MISSSION有下划线,提示校准成功.17.选择ISOLATION进入下一菜单。
18.分开2个PORT口个，选择DO BOTH FWD + REV,系统会自动校准并返回上一菜单，ISOLATION有下划线,提示校准成功.19.选择DONE 2—PORT CAL 结束校准。

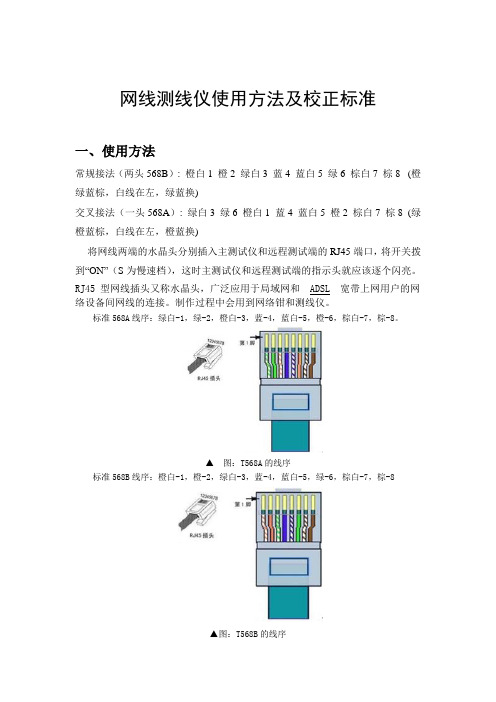

网线测线仪使用方法及校正标准一、使用方法常规接法（两头568B）: 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8 (橙绿蓝棕，白线在左，绿蓝换)交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕，白线在左，橙蓝换)将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。
RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线的连接。
制作过程中会用到网络钳和测线仪。
标准568A线序：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。
▲图：T568A的线序标准568B线序：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8▲图：T568B的线序一般大家习惯把两头都按T568B线序制作的双绞线称为直通线，把一头T568A，另一头T568B线序连接的双绞线称为交叉线。
直通线：用于连接不同设备，如：PC---交换机(集线器)交叉线：用于连接同种设备。
如：PC---PC、交换机---交换机但现在也没必要完全按照这种标准来，千兆网卡都是自适应的，就是同种设备在连接的时候也可以使用直通线，这要看相应接口上的标识。
二、校正标准1.连线测试⑴直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。
如果是这种现象，说明直通线的连通性没问题，否则就得重做。
⑵交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。
如果是这样，说明交错连线连通性没问题，否则就得重做。
⑶若网线两端的线序不正确时，主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。
网络测试器自校规定
GC01-A/0-2014
1.目的：
为确保公司内部使用的网络测试器的测量精度，以满足产品检验测量的要求。
2.范围：
适用于本公司在用和新购进的网络测试器的内部校准。
3.工作程序
3.1将本公司正在正常使用的网线作为检测标准。
网络测试器和其它监视、测量装置一起列入“计量器具台账”。
3.2校准操作：用该网线分别插在测试器的两边的插槽里，打开开关。
开始测试8芯网线是否通。
3.3校准判定：两边显示仪8个闪灯同时依次对应闪烁，说明该网络测试器合格。
3.4校准环境，一般在室温下进行。
3.5校准周期，一般为一月校准一次。
3.6记录：校准时，查看跳灯是否同时依次对应闪烁，如依次对应闪亮，记录合格。
3.7上述校准后合格的可继续使用或登记发放使用；不合格的作报废或退货处理。
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
网络系统设备校准及检验方案1. 引言本文档主要描述了网络系统设备的校准和检验方案，以确保网络设备的正常运行和性能。
本方案适用于各种网络设备，包括交换机、路由器、防火墙等。
2. 校准方案2.1 设备校准目的设备校准的目的是确保网络设备的性能和精度，以提供稳定可靠的网络服务。
校准过程包括调整设备的各项参数，以满足设备制造商的标准和要求。
2.2 设备校准流程1. 设备准备：确保设备已断电，并从运行环境中移除。
2. 设备检查：检查设备的外观和硬件，确保没有损坏或磨损。
3. 设备配置：根据制造商的指导，恢复设备的默认配置。
4. 性能测试：使用专业的测试工具，对设备的性能进行测试，包括传输速度、延迟等。
5. 参数调整：根据测试结果，调整设备的参数，以优化性能。
6. 校准验证：重新进行性能测试，确保设备达到制造商的标准和要求。
3. 检验方案3.1 设备检验目的设备检验的目的是确保网络设备的正常运行和性能，及时发现和解决问题。
检验过程包括对设备的外观、硬件、软件和性能进行全面检查。
3.2 设备检验流程1. 设备准备：确保设备已正常运行，并处于工作环境中。
2. 外观检查：检查设备的外观，确保没有损坏或磨损。
3. 硬件检查：检查设备的硬件，包括端口、芯片等，确保正常工作。
4. 软件检查：检查设备的软件版本，确保是最新的。
5. 性能测试：使用专业的测试工具，对设备的性能进行测试，包括传输速度、延迟等。
6. 问题解决：对于发现的问题，及时进行解决或记录，并报告给相关部门。
4. 设备维护和保养为了确保网络设备的正常运行和延长设备寿命，应定期进行设备维护和保养。
维护和保养工作包括：- 定期检查设备外观和硬件。
- 定期更新设备的软件版本。
- 定期进行性能测试，确保设备性能稳定。
- 及时解决设备发现的问题。
5. 培训和要求为确保网络设备校准和检验的顺利进行，应对相关人员进行培训，包括设备操作、校准流程、检验流程等。
同时，要求相关人员具备一定的网络知识和技术能力。
CDMA无线网络DT/CQT测试仪表技术规范目录1概述 (1)1.1应用范围 (1)1.2引用文件 (1)1.3术语和定义 (1)2总体要求 (2)2.1设备兼容性 (2)2.2环境要求 (2)2.3其他要求 (3)3技术要求 (3)3.1人工路测系统 (3)3.1.1.前台路测软件 (4)3.1.2.测试手机 (7)3.1.3.语音质量模块 (7)3.1.4.后台分析系统 (8)3.2自动路测系统（选配） (8)3.3导频测试仪（选配） (11)4建议设备配置 (11)4.1人工路测系统 (12)4.2自动路测系统 (12)1 概述1.1 应用范围本文主要针对CDMA网络现场评估测试及多网对比测试工作所需测试仪表、软件的选型提出相应的规范。
在现阶段不太可能在LT网内设置数据测试服务器，这种情况下进行数据测试无法集中体现无线网络本身的质量问题，因此目前对DT测试暂时不做数据业务吞吐量等项目的要求，仅在CQT测试中进行少量数据业务的测试，从用户感知的角度进行网络质量评估。
相应的在本文中只对测试仪表数据测试的基本功能提出要求。
由于多网对比测试对测试仪表的要求较高，各省在评估中应首先保证LT CDMA网和YD GSM网两网对比测试，有条件的省份可以增加对LT GSM网络的测试进行三网对比。
本文中以两网对比为例，列出人工路测系统应包含的设备配置，如果是进行三网对比，需相应增加测试手机及相关配件数量，可以采用多台电脑进行测试。
本文涉及的DT/CQT测试工具如表1所示。
表1 主要测试仪表书中未说明但国际、国家和行业标准已有建议的仪表功能与性能的条款，所选仪表应符合相应的最新标准与建议。
1.2 引用文件本指导书引用的规范有：《CDMA网络DT/CQT测试指导书》1.3 术语和定义本文采用以下术语和定义：1）DTDT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，通过专门的DT测试分析工具软件的统计分析，统计网络测试指标。
4. 将开路校准器连接到port1口测试线另一端，见图5.3图5.35. 选中“Port1 Open”项——>按[Enter]确认，进行开路校准，Port1 Open校准器(一)视图：左侧打“√”表示开路校准完成，见图5.4；6. 同样的方法进行短路校准（Port1 Short）和负载校准（Port1校准器(二)视图：Load），见图5.5；五、校准步骤（校准器(一)为例）1. 准备标准校准器一套，包括开路校准器、短路校准器、负载校准器直通校准器，见左图；2. 选择校准模式：按键[Cal]——> Calibre ——>2-Port Cal——>Reflection；3. 将两根测试线分别接到网分仪的两个测试口PORT1、PORT2，测试线的另一端不接任何转接头，见图5.1、图5.2；第 1 页网络分析仪校准（E5062A） 作业指导工艺文件号拟制：2015-4-28签名**************有限公司直通 负载 开路 短路直通 短路 开路 负载注：该组校准器使用时需要通过直通转接。
”项——>按[Enter]退到上一层，选中“Transmission”项——>按[Enter]进入；9. 将直通校准器连接到port1口和port2口，见图5.7、图5.8；2. Port1口接上负载校准器，要求反射＜-40dB，校准器(一)视图：同理，Port2口接上负载校准器，要求反射＜-40dB，见图6.2；图5.8校准器(二)视图： 3. 校准结果确认后网分仪可正常使用，如有问题请重新校准。
10. 选中“port1-2 Thru”项——>按[Enter]确认， 进行校准，port1-2 Thru左侧打“√”表示校准完成，见图5.9；图5.911. 两通道校准完成，选中“Return”项——>按[Enter]退到上一层选中“Done” ——>按[Enter]确认；拟制：2015-4-28签名直通 负载 开路 短路直通 短路 开路 负载注：该组校准器使用时需要通过直通转接。
网络分析仪的校准方法网络分析仪（Network Analyzer）是一种用于测量和分析电路、设备或系统中信号传输和传输特性的仪器。
为了确保测量结果的准确性，网络分析仪需要定期进行校准。
以下是网络分析仪的校准方法及其主要步骤。
1. 校准需求分析在进行校准之前，需要明确校准的目的和要求。
根据测量对象和应用要求，确定准确度、频率范围、阻抗范围等校准参数。
2. 校准器件准备校准前需要准备标准校准器件，如标准电阻、标准电容、标准电感等。
这些标准器件需要具有高精度和稳定性。
3. 平面校准网络分析仪的平面校准是指对测试仪器的各个通道进行校准，包括接收通道和发射通道。
平面校准分为开路校准、短路校准和负载校准三个步骤。
- 开路校准：将校准器件中的信号引线断开，将通道连接到开路校准器件上，并进行校准，以消除通道中的开路时的反射。
校准过程中会通过测量仪器记录反射系数和相位信息。
- 短路校准：将校准器件中的信号引线短接在一起，将通道连接到短路校准器件上，并进行校准，以消除通道中的短路时的反射。
- 负载校准：将校准器件中的信号引线连接到标准负载上，将通道连接到负载校准器件上，并进行校准，以消除通道中的负载时的反射。
完成平面校准后，网络分析仪的通道会自动消除对应的开路、短路和负载时的反射影响，从而提高测量结果的准确性。
4. 扩展校准平面校准只能消除通道内的反射影响，而不考虑传输线路的传输特性。
为了更准确地反映被测设备或系统的性能，需要进行扩展校准。
扩展校准包括传输校准和参考平面校准。
- 传输校准：通过直接连接参考平面并扫描自由空间校准进行传输校准，以校准仪器的传输损耗和延迟。
在传输校准中，参考平面位于校准设备与被测设备之间。
- 参考平面校准：将校准器件的参考平面与校准设备的参考平面连接，并进行校准，从而消除校准设备参考平面的反射影响。
5. 频率响应校准频率响应校准是指校准仪器的输入和输出之间的功率响应，可以通过将信号引线连接到标准电阻、标准电容和标准电感等设备上进行校准。
网络性能参数测试仪校准规范1范围本规范规定了大数据专用网络性能参数测试仪（以下简称网络性能参数测试仪）的计量特性、校准条件、校准项目、校准方法、校准结果的处理和复校时间间隔。
本规范适用于新制造（或新购置）、使用中、修理后的网络性能参数测试仪的校准。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
RFC 768 用户数据报协议(User Datagram Protocol)RFC 791 互联网协议(Internet Protocol)RFC 792 网络控制消息协议(Internet Control Message Protocol)RFC 793 传输控制协议(Transmission Control Protocol)RFC 826 以太网地址解析协议(Ethernet Address Resolution Protocol)RFC 1661 点对点协议(The Point-to-Point Protocol (PPP))RFC 2544 网络互连设备的基准测试方法(Benchmarking Methodology for Network Interconnection Devices)RFC 2889局域网（LAN）交换设备基准（测试）方法(Benchmarking Methodology for LAN Switching Devices)3术语和定义下列术语和定义适用于本规范。
3.1吞吐量 throughput被测设备在不丢帧（包）的情况下，最大转发速率。
用帧（包）／秒(fps)、比特／秒(bit/s)以及与线速率的百分比(%)来表示。
3.2丢帧（包）率packetloss被测设备在固定负载下，由于资源不足而导致的没有被转发的帧（包）数占应转发的帧（包）数的百分比。
3.3背对背 backtoBack当被测设备收到一组具有固定长度和速率的帧（包）时，由空闲状态到开始转发的时间周期内，按此速率所能转发的帧（包）数，该参数反映了被测设备数据缓存能力。
以突发某一帧（包）长的帧（包）数来表示。
3.4时延latency分为存储转发时延(store forwarding latency)和按位转发时延(bit forwarding latency)。
存储转发时延是指输入帧（包）的最后一比特位到达输入口开始至该帧（包）第一比特位在输出口出现的时间间隔。
按位转发时延是指输入帧（包）的第一比特位到达输入口开始至该帧（包）第一比特位在输出口出现的时间间隔。
3.5数据包发送速率 packet send rate以太网端口以某一固定帧（包）长，在某一固定帧（包）间隔下，每秒发送数据帧（包）的个数。
用帧（包）／秒来表示。
4概述网络性能参数测试仪是用于对数据网络及其相关设备的性能参数进行测试的仪表，可以模拟网络终端产生流量，进行网络性能测试，对网络状态进行实时监测，分析和统计结果。
5计量特性5.1外观及功能性检查设备的标志应清晰可辨，箱体应无影响正常工作的机械损伤，接头安装牢固，上电后各指示灯显示正常。
5.2协议编码见表1。
表1 协议编码／解码要求5.3协议解码见表1。
5.4性能参数吞吐量：自环测试状态，测试结果应达到100%。
丢包率：自环测试状态，测试结果应为0%。
背对背：自环测试状态，测试结果应为：吞吐量×测试时长。
时延：最大允许误差：±(1×10-4×T+1)μs（T：时延标称值）。
数据包发送速率：最大允许误差：±(1×10-4×P+1)包／秒（P:端口每秒发送包数标称值）。
注：以上指标不是用于合格性判别，仅供参考。
6校准条件6.1环境条件环境温度：（20±5）℃；相对湿度：不大于80%；电源：（220±22）V、（50±1）Hz；实验室应无影响测量结果的振动和电磁干扰。
6.2校准用仪器及其他设备校准所用仪器设备应经过计量技术机构的检定（或校准），满足校准使用要求，并在有效期内。
校准用主要设备见下，相同或更高准确度的同类设备也适用。
6.2.1频率计频率测量范围：100Hz～1GHz；频率准确度：1×10-8；时间间隔测量范围：500ns～ls；时间间隔测量最大允许误差：<5 ns。
6.2.2时延发生器具有10/100/1OOOBASE-T、1OOBASE-FX、1OOOBASE-SX/LX、10GBASE-SR/LR/ER速率接口，数据转发能力应达端口线速率；时延设置不确定度：<0.1±10-61μs;各类型接口时延设置要求见表3。
表2 各类型接口时延要求6.2.3帧头触发器具有10/100/1OOOBASE-T、1OOBASE-FX、1OOOBASE-SX/LX、1OGBASE-SR/LR/ER速率接口。
速率接口、SDH/PDH系列接口。
具有协议编、解码功能，支持TCP/IP、ATM、POS等协议，发送数据流量(0～100)%可调、数据包长可变。
6.2.4参考协议分析仪具有10/IOO/1000BASE-T、100BASE-FX、IOOOBASE-SX/LX、IOGBASE-SR/LR/ER。
6.2.5参考网络性能测试仪具有10/100/1OOOBASE-T、1OOBASE-FX、1OOOBASE-SX/LX、1OGBASE-SR/LR/ER速率接口。
支持吞吐量、时延、丢包率、背对背的自动测试。
7校准项目和校准方法网络性能参数测试仪校准项目见表3。
表3 网络性能参数测试仪校准项目一览表7.1外观及功能检查校准开始前，应对被校数据网络性能测试仪（以下简称被校仪表）做工作正常性检查，确保被校仪表不存在影响校准结果的任何缺陷。
参照说明书技术要求，做功能正常性检查。
7.2协议编码7.2.1按图1建立协议编码验证连接。
设置接口参数，使二者之间正常通信。
将参考协议分析仪设置为抓包解码模式，将被校仪表设置为发送模式。
图1 协议编码验证连接图7.2.2设置被校仪表，根据仪表具体支持的协议，按表4协议编码验证项选择相应的包类型，对该数据包内每个字段内容按相应标准进行编辑，生成正确的数据包，存盘，调整发送流量，开始发送。
表4 协议编码/解码验证内容一览表7.2.3启动参考协议分析仪的抓包功能，接收到被校仪表发送的数据包后，停止抓包。
7.2.4启动参考协议分析仪的解码功能，比较参考协议分析仪所抓数据包解码值和被校仪表发送值是否一致，将结果记录到附录A相应表格中。
7.2.5根据表4继续下一协议编码验证项，重复7.2.2、7.2.3、7.2.4，直至完成所有编码内容的验证。
7.3协议解码7.3.1按图2建立协议解码验证连接。
设置接口参数，使二者之间正常通信。
将参考协议分析仪设置为编码发送模式，将被校准仪表设置为抓包解码模式。
图2 协议解码验证连接图7.3.2设置参考协议分析仪，根据被校仪表具体支持的协议，按表4协议解码验证项选择相应的发送包的类型，对该数据包内每个字段内容按相应标准进行编辑，生成正确的数据包，存盘，调整发送流量，开始发送。
7.3.3启动被校仪表抓包功能，接收到参考协议分析仪发送的数据包后，停止抓包。
7.3.4启动被校仪表的解码功能，比较被校仪表所抓数据包解码值和参考协议分析仪发送值是否一致，将结果记录到附录A相应表格中。
7.3.5根据表4继续下一协议解码验证项，重复7.3.2、7.3.3、7.3.4，直至完成所有解码项目的验证。
7.4性能参数7.4.1吞吐量、丢包率、背对背被校仪表进行自环测试，以验证其吞吐量、丢包率、背对背测试功能。
测试的以太网端口数量依据被校仪表来确定，采用被校仪表最大端口数。
7.4.1.1记录吞吐量、丢包率、背对背测试实现方式：手动／自动。
7.4.1.2被校仪表各端口与参考网络性能测试仪按图3建立一对一测试连接。
图3 吞吐量、丢包率。
背对背测试连接图7.4.1.3设置仪表速率(10/100/1000 Mbit/s或10 Gbit/s)，工作模式（全双工／半双工），保证每对端口之间正常通信，分别启动吞吐量、丢包率、背对背测试。
测试时需针对不同以太网包长64、128、256、512、1024、1280、1518字节分别进行。
7.4.1.4将结果记录到附录A表中。
7.4.2时延7.4.2.1根据被校仪表以太网接口类型，选择两个同类型接口，设置被校仪表接口速率（10/100/1000 Mbit/s或10 Gbit/s），工作模式（全双工／半双工）。
时延发生器采用同连接，保证二者之间正常通信。
电接口测试用线缆长度不超过2m。
样配置的接口，按图47.4.2.2启动被校仪表的时延测试模块，按表4设置测试参数，测试包长分别设为64、128、256、512、1 024、1 280、1 518字节，测试速率设为线速率。
7.4.2.3按表5设置时延发生器的时延值。
开始测试，记录测试结果，结果记录到附录A 中。
7.4.2.4重复7.4.2.3，直至完成所有时延点的测试。
表5 数据包转发时延校准参数数据包发送速率7.4.3.1被校仪表选择一个以太网端口，按图5连接。
图5 数据包发送速率校准连接图7.4.3.2频率计设置在频率计数模式。
7.4.3.3 将被校仪表设置为数据发送模式，按表6设置端口速率、测试包长、发送速率。
表6 数据包发送速率校准参数7.4.3.4被校仪表发送包，从频率计上读取显示值，将结果记录到附录A。
7.4.3.5停止被校仪表的数据发送，按表6重新设置测试包长和发送速率。
7.4.3.6重复7.4.3.4、7.4.3.5，直至完成所有测试点的测试。
8校准结果表达与处理8.1校准记录推荐的校准记录的格式见附录A。
8.2校准结果的处理经校准的网络性能参数测试仪相关设备应出具校准证书。
校准证书内页格式参见附录B，校准证书应至少包括以下内容：a)标题，如“校准证书”；b)实验室名称和地址；c)进行校准的地点（如果与实验室的地址不同）；d)证书或报告的唯一性标识（如证书编号），每页及总页数的标识；e)客户的名称和地址；f)被校对象的描述和明确标识（如型号、产品编号等）；g)进行校准的日期或校准证书的生效日期；h)校准所依据的技术规范的标识，包括名称和代号；i)校准所用测量标准的溯源性及有效性说明；j)校准环境的描述；k)校准结果及测量不确定度的说明；l)校准员及核验员的签名；m)校准证书批准人的签名；n)校准结果仅对被校对象有效的声明；o)未经实验室书面批准，不得部分复制证书或报告的声明。
9 复校时间间隔建议复校时间间隔不超过12个月。
